YAMAHA GRIZZLY 450 2012 Manuale de Empleo (in Spanish)

1-1
1
SBU29680

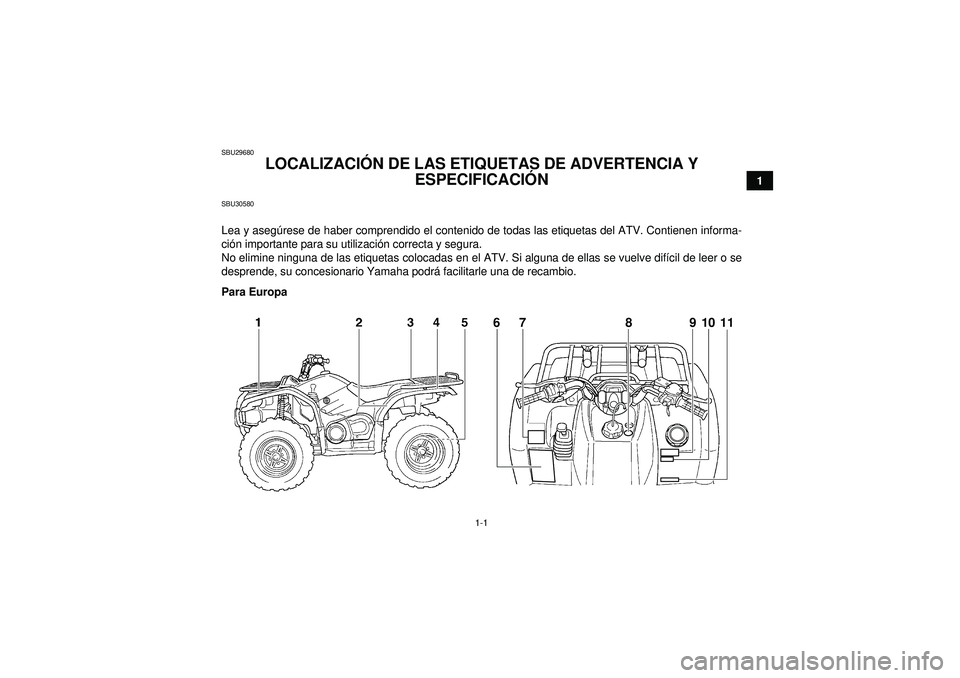

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACI ÓN
SBU30580Lea y aseg úrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ci ón importante para su utilizaci ón correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve dif ícil de leer o se
desprende, su concesionario Yamaha podr á facilitarle una de recambio.
Para Europa
67 811
9
10
U1CT61S0.book Page 1 Wednesday, April 20, 2011 5:53 PM

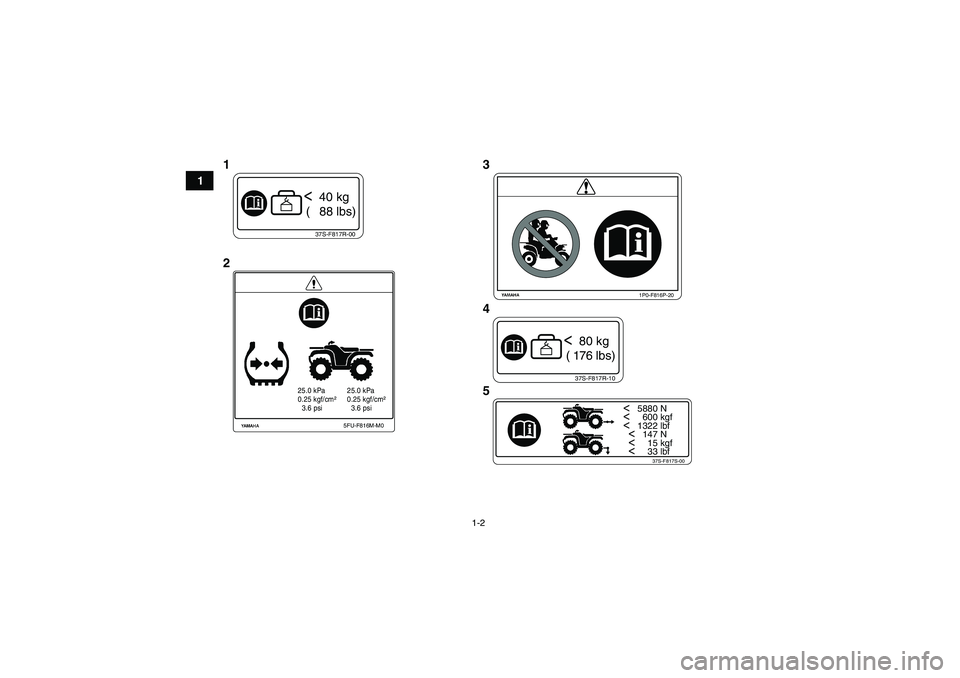

1-2
1
37S-F817R-00< 40 kg
( 88 lbs)
25.0 kPa
0.25 kgf/cm²
3.6 psi 25.0 kPa
0.25 kgf/cm²
3.6 psi
5FU-F816M-M0
1P0-F816P-20
37S-F817R-10< 80 kg
( 176 lbs)
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
13
2
4
5U1CT61S0.book Page 2 Wednesday, April 20, 2011 5:53 PM

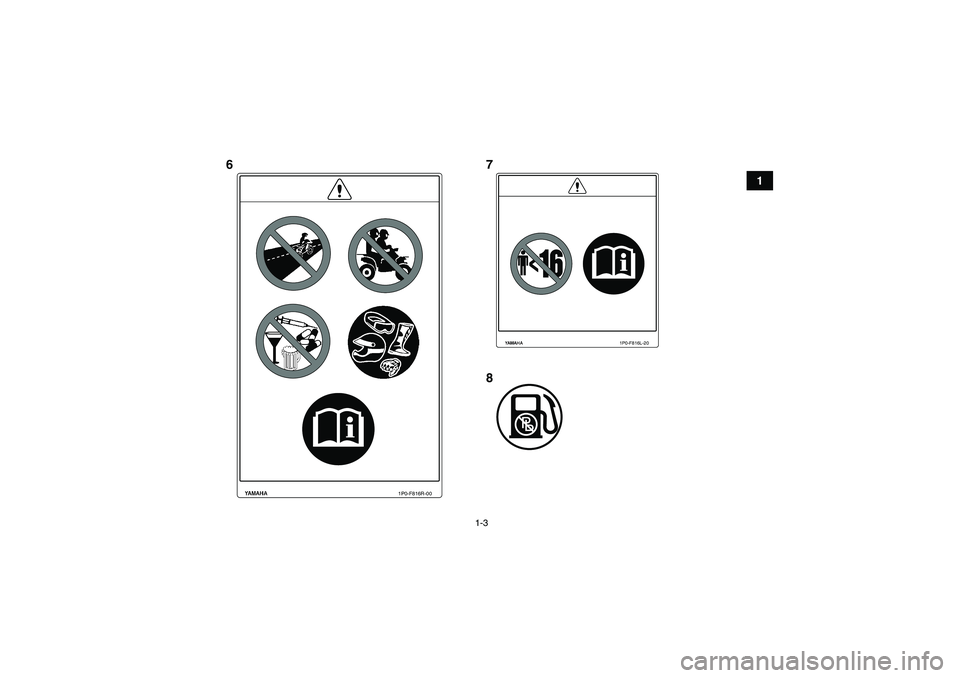

1-3
1
1P0-F816R-00
1P0-F816L-20
678
U1CT61S0.book Page 3 Wednesday, April 20, 2011 5:53 PM

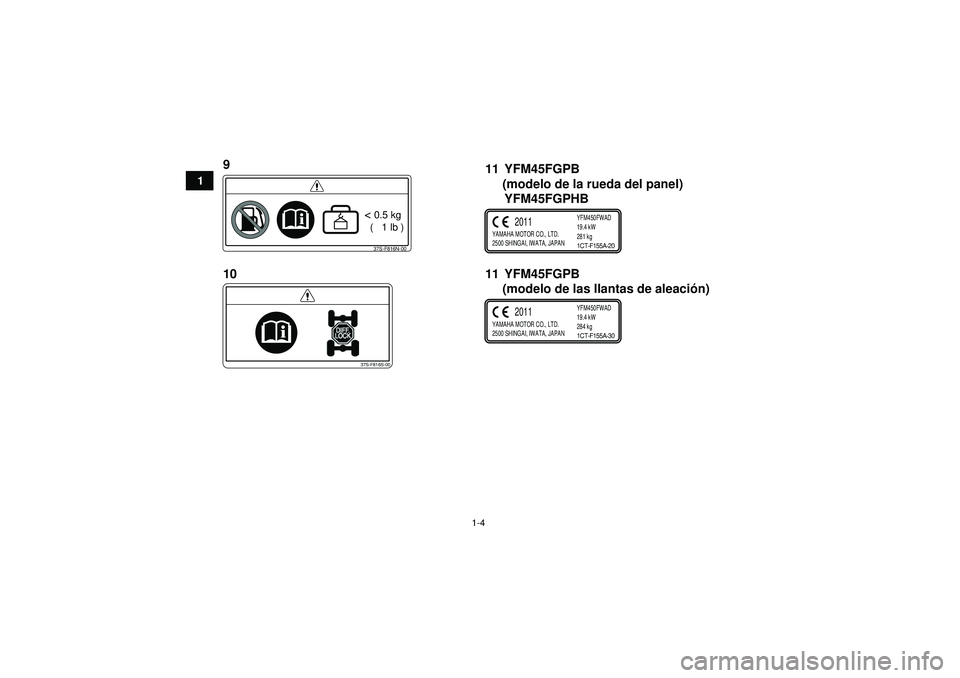

1-4
1
37S-F816N-00< 0.5 kg
( 1 lb )
37S-F816S-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM450FWAD
19.4 kW
281 kg
2011
1CT-F155A-20
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWAD
19.4 kW
284 kg
2011
1CT-F155A-30
9
10 11 YFM45FGPB
(modelo de la rueda del panel)
YFM45FGPHB
11 YFM45FGPB
(modelo de las llantas de aleaci
ón)U1CT61S0.book Page 4 Wednesday, April 20, 2011 5:53 PM

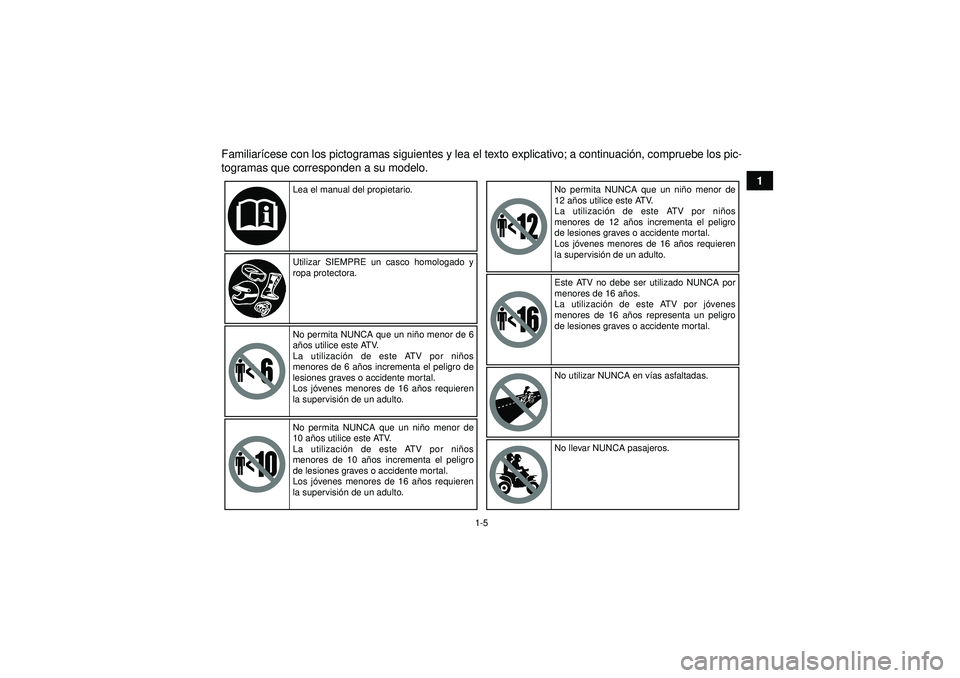

1-5
1
Familiar
ícese con los pictogramas siguientes y lea el texto explicativo; a continuaci ón, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
No permita NUNCA que un ni ño menor de 6
años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 6 años incrementa el peligro de
lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto.
No permita NUNCA que un ni ño menor de
10 años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 10 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto. No permita NUNCA que un ni
ño menor de
12 años utilice este ATV.
La utilizació n de este ATV por niñ os
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jó venes menores de 16 años requieren
la supervisión de un adulto.
Este ATV no debe ser utilizado NUNCA por
menores de 16 años.
La utilizació n de este ATV por jó venes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
No utilizar NUNCA en v ías asfaltadas.
No llevar NUNCA pasajeros.
U1CT61S0.book Page 5 Wednesday, April 20, 2011 5:53 PM

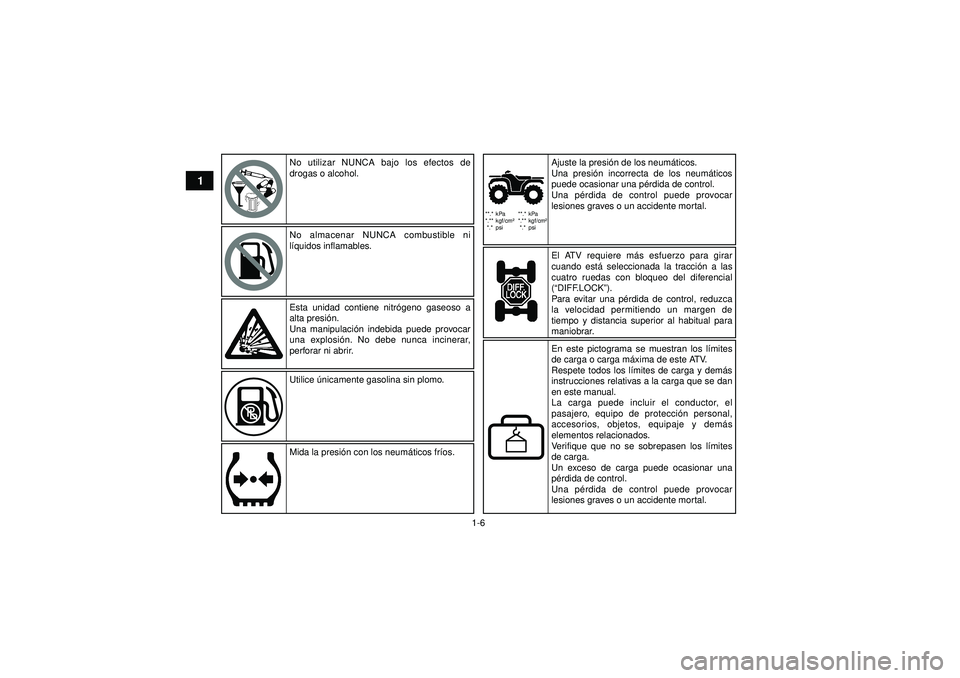

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitr ógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosió n. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presi ón con los neum áticos fr íos. Ajuste la presión de los neumáticos.
Una presió n incorrecta de los neum áticos
puede ocasionar una p érdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere m ás esfuerzo para girar
cuando está seleccionada la tracci ón a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los l ímites
de carga o carga m áxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protecció n personal,
accesorios, objetos, equipaje y demá s
elementos relacionados.
Verifique que no se sobrepasen los l ímites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
U1CT61S0.book Page 6 Wednesday, April 20, 2011 5:53 PM

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34

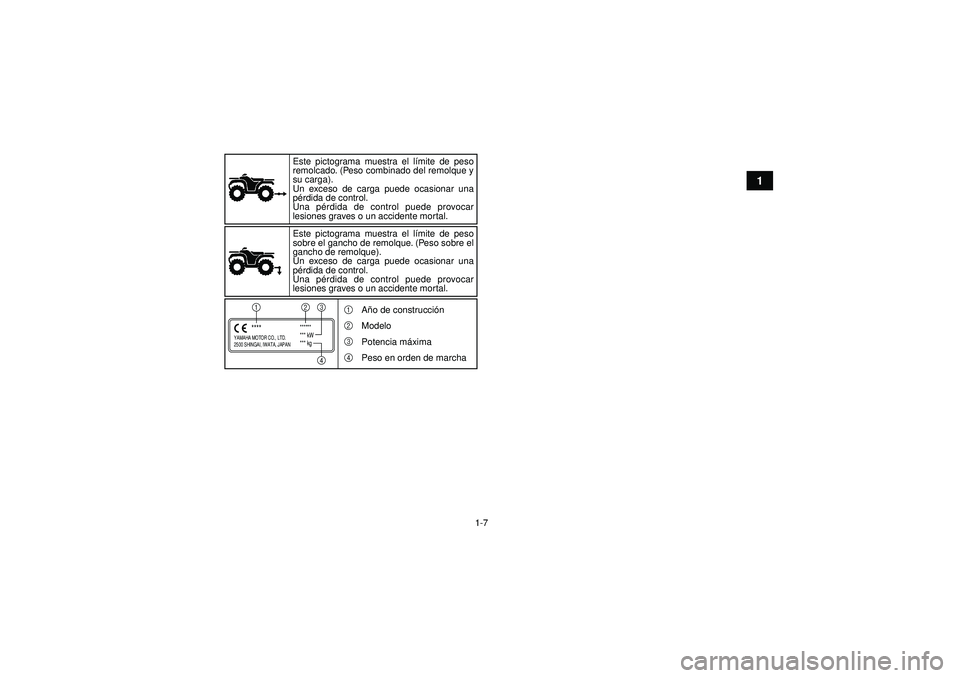

Este pictograma muestra el l
ímite de peso
remolcado. (Peso combinado del remolque y
su carga).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
Este pictograma muestra el l ímite de peso
sobre el gancho de remolque. (Peso sobre el
gancho de remolque).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pé rdida de control puede provocar
lesiones graves o un accidente mortal.
1
2
3
4Año de construcción
Modelo
Potencia m áxima
Peso en orden de marcha
U1CT61S0.book Page 7 Wednesday, April 20, 2011 5:53 PM

1-8

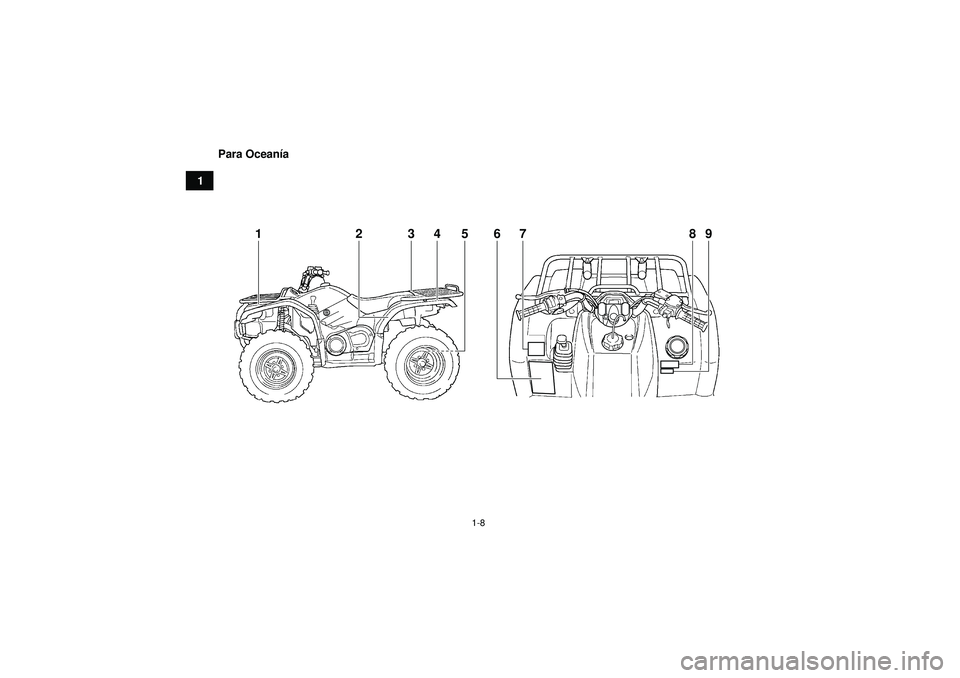

1Para Ocean
ía
6
1
2
3
4
57
8
9
U1CT61S0.book Page 8 Wednesday, April 20, 2011 5:53 PM

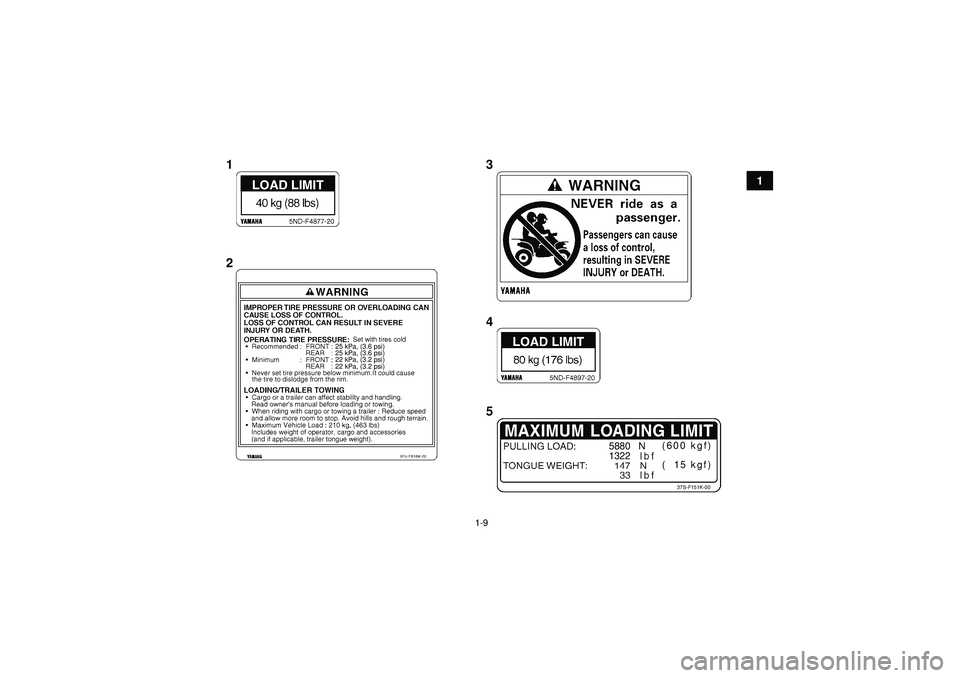

1-9
1
5880 N
1322(600 kgf)
( 15 kgf)
37S-F151K-00
5FU-F816M-20
25 kPa, (3.6 psi)
25 kPa, (3.6 psi)
22 kPa, (3.2 psi)
22 kPa, (3.2 psi)
13
4
5
2
U1CT61S0.book Page 9 Wednesday, April 20, 2011 5:53 PM

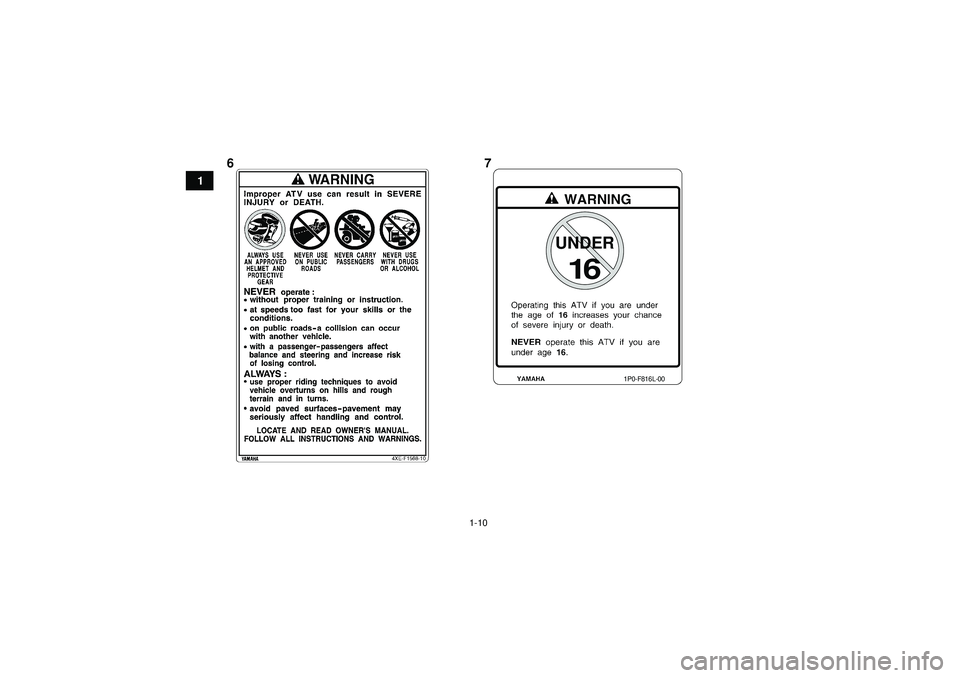

1-10
1
16
UNDER
1P0-F816L-00
7
6
