9-1
9
FBU25860
NETTOYAGE ET REMISAGE
FBU25881Nettoyage Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.1. Avant le nettoyage du VTT : a. Protéger la sortie du tube d’échappementafin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou- chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais- seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas mettre de dégraissant
sur les essieux.
3. Éliminer la saleté et le dégraissant au tuyau d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freins
mouillés peuvent réduire les performan- ces de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les
freins en roulant lentement, afin de sécher
les garnitures.
[FWB02311]

ATTENTION : Une
pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00711]
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
U1CT62F0.book Page 1 Thursday, May 10, 2012 3:29 PM

9-2
95. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Nettoyer la housse de la selle avec un produit de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
7. Afin de parfaire le travail, appliquer une cire pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU25933Remisage Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION : Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-
couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille, éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00721]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section “Nettoyage” de ce chapitre.
2. Tourner le robinet de carburant sur “OFF”.
3. Vidanger la cuve du carburateur en dévissant la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible, ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de proté- ger le cylindre, les segments, etc., de la corro-
sion.a. Retirer le capuchon de bougie et déposer la bougie.
Quantité spécifiée :
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)
U1CT62F0.book Page 2 Thursday, May 10, 2012 3:29 PM

9-3
9
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter cette dernière et monter ensuite le capu-
chon.
6. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et pé-
dales.
7. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus. 8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète- ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-55.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1CT62F0.book Page 3 Thursday, May 10, 2012 3:29 PM

10-1
10
FBU25961
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1993 mm (78.5 in)
Largeur hors-tout: 1093 mm (43.0 in)
Hauteur hors-tout:
1120 mm (44.1 in)
Hauteur de la selle: 840 mm (33.1 in)
Empattement: 1233 mm (48.5 in)
Garde au sol:
245 mm (9.6 in)
Rayon de braquage minimal: 3000 mm (118 in)Poids:Avec huile et carburant:
YFM450FAD 275.0 kg (606 lb)
YFM450FAPD 281.0 kg (619 lb)
YFM45FGD 275.0 kg (606 lb)
YFM45FGPAD 284.0 kg (626 lb)
YFM45FGPD 281.0 kg (619 lb)
YFM45FGPHD 281.0 kg (619 lb)
Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):YFM45FGD 78.3 dB(A)
YFM45FGPAD 78.3 dB(A)
YFM45FGPD 78.3 dB(A)
YFM45FGPHD 78.3 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008): YFM45FGD 0.6 m/s²
YFM45FGPAD 0.6 m/s²
YFM45FGPD 0.6 m/s²
YFM45FGPHD 0.6 m/s²
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM45FGD 2.5 m/s² maximum
YFM45FGPAD 2.5 m/s² maximum
YFM45FGPD 2.5 m/s² maximum
YFM45FGPHD 2.5 m/s² maximumMoteur:Type de moteur:Refroidissement liquide, 4 temps, SACT
Disposition des cylindres:
Monocylindre
Cylindrée: 421 cm³
Alésage × course:
84.5 × 75.0 mm (3.33 × 2.95 in)
Taux de compression:
10.00 : 1
Système de démarrage: Démarreur électrique
U1CT62F0.book Page 1 Thursday, May 10, 2012 3:29 PM

10-2
10
Système de graissage:Carter humideHuile de moteur:Marque recommandée:
YAMALUBE
Type: SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur: Sans remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche du filtre à huile: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Huile de couple conique arrière:Type:Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié
Quantité: 0.38 L (0.40 US qt, 0.33 Imp.qt)Huile de différentiel:Type:Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié ou huile hypoïde SAE
80 API GL-4
Quantité:
0.23 L (0.24 US qt, 0.20 Imp.qt)Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris): 1.32 L (1.40 US qt, 1.16 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humide
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1CT62F0.book Page 2 Thursday, May 10, 2012 3:29 PM

10-3
10
Carburant:Carburant recommandé:YFM450FAD Essence sans plomb exclusivement
YFM450FAPD Essence sans plomb exclusivement
YFM45FGD Essence ordinaire sans plomb
exclusivement
YFM45FGPAD Essence ordinaire sans plomb
exclusivement
YFM45FGPD Essence ordinaire sans plomb
exclusivement
YFM45FGPHD Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve: 4.5 L (1.19 US gal, 0.99 Imp.gal)Carburateur:Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle: NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, centrifuge automatiqueTransmission:Système de réduction primaire:Courroie trapézoïdale Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire: 39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande: À la main gauche
Marche arrière: 29/17 (1.706)
Gamme basse:
45/16 (2.813)
Gamme haute: 38/23 (1.652)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse: 2.5 °
Chasse: 8.5 mm (0.33 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille: AT25 x 8-12
U1CT62F0.book Page 3 Thursday, May 10, 2012 3:29 PM

10-4
10
Fabricant/modèle:YFM450FAD CHENG SHIN/C-828
YFM450FAPD CHENG SHIN/C-828
YFM45FGD MAXXIS/MU13
YFM45FGPAD MAXXIS/MU13
YFM45FGPD MAXXIS/MU13
YFM45FGPHD MAXXIS/MU13Pneu arrière:Type:Sans chambre (Tubeless)
Taille: AT25 x 10-12
Fabricant/modèle:
YFM450FAD CHENG SHIN/C-828
YFM450FAPD CHENG SHIN/C-828
YFM45FGD MAXXIS/MU14
YFM45FGPAD MAXXIS/MU14
YFM45FGPD MAXXIS/MU14
YFM45FGPHD MAXXIS/MU14Charge:Charge maximale:210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi) Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière: 22.0 kPa (0.220 kgf/cm², 3.2 psi)
Roue avant:Type de roue:
YFM450FAD Roue emboutie
YFM450FAPD Roue emboutie
YFM45FGD Roue emboutie
YFM45FGPAD Roue coulée
YFM45FGPD Roue emboutie
YFM45FGPHD Roue emboutie
Taille de jante: 12 x 6.0ATRoue arrière:Type de roue:YFM450FAD Roue emboutie
YFM450FAPD Roue emboutie
YFM45FGD Roue emboutie
YFM45FGPAD Roue coulée
YFM45FGPD Roue emboutie
YFM45FGPHD Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4
U1CT62F0.book Page 4 Thursday, May 10, 2012 3:29 PM

10-5
10
Frein arrière:Type:Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 180 mm (7.1 in)Partie électrique:Système d’allumage:DC CDI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTX20L-BS
Voltage, capacité: 12 V, 18.0 Ah
Phare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute: LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel:
LED
U1CT62F0.book Page 5 Thursday, May 10, 2012 3:29 PM

10-6
10
Témoin d’alerte de direction assistée EPS:YFM450FAPD 12 V, 1.7 W
YFM45FGPAD 12 V, 1.7 W
YFM45FGPD 12 V, 1.7 W
YFM45FGPHD 12 V, 1.7 WFusibles:Fusible principal:
30.0 A
Fusible du système EPS: YFM450FAPD 40.0 A
YFM45FGPAD 40.0 A
YFM45FGPD 40.0 A
YFM45FGPHD 40.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible de sauvegarde:
YFM450FAD 10.0 A
YFM450FAPD 5.0 A
YFM45FGD 10.0 A
YFM45FGPAD 5.0 A
YFM45FGPD 5.0 A
YFM45FGPHD 5.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
FBU30401Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des ni-
veaux d’utilisation sûrs. Même s’il existe une corré-
lation entre les niveaux d’émission et d’exposition,
ces chiffres ne peuvent pas être utilisés pour déter-
miner si d’autres précautions sont nécessaires.
Les facteurs influençant le niveau réel d’exposition
de la main-d’œuvre incluent les caractéristiques
du lieu de travail, les autres sources sonores,
c’est-à-dire le nombre de machines, les autres pro-
cessus adjacents et la durée d’exposition aux
bruits d’un technicien. Le niveau d’exposition auto-
risé peut également varier d’un pays à l’autre. Ces
informations permettent toutefois à l’utilisateur de
la machine de mieux évaluer les risques et dan-
gers.
U1CT62F0.book Page 6 Thursday, May 10, 2012 3:29 PM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES

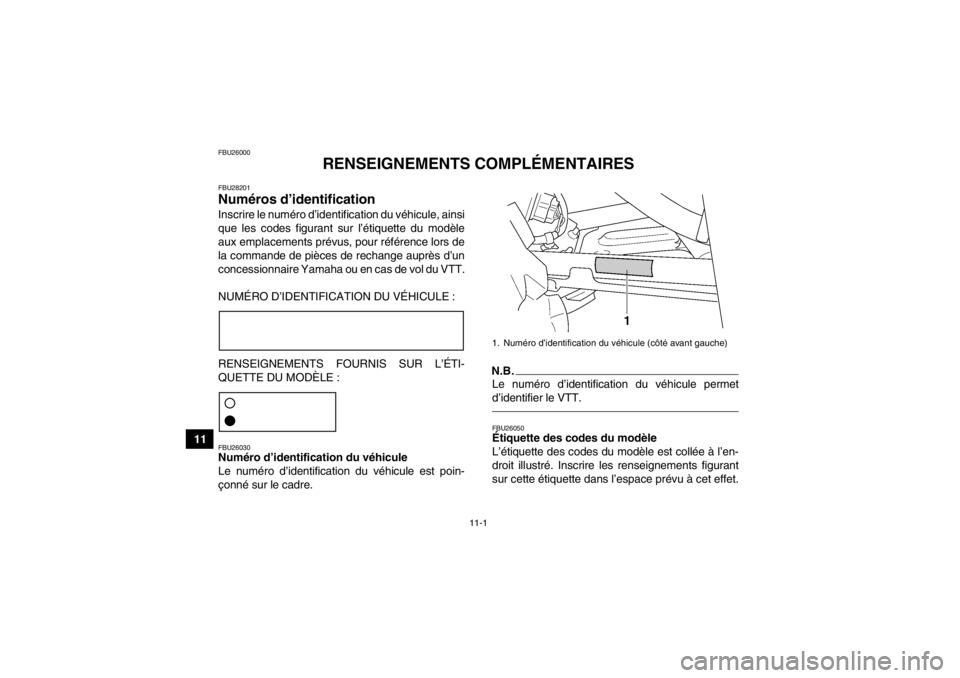

FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
U1CT62F0.book Page 1 Thursday, May 10, 2012 3:29 PM
