YAMAHA GRIZZLY 450 2016 Notices Demploi (in French)

8-19
8
N.B.Sauter les étapes 6–10 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. 6. Déposer les caches C et D. (Voir page 8-10.)
7. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. 8. Enduire le joint torique de la cartouche dufiltre à huile neuve d’une fine couche d’huile
moteur.

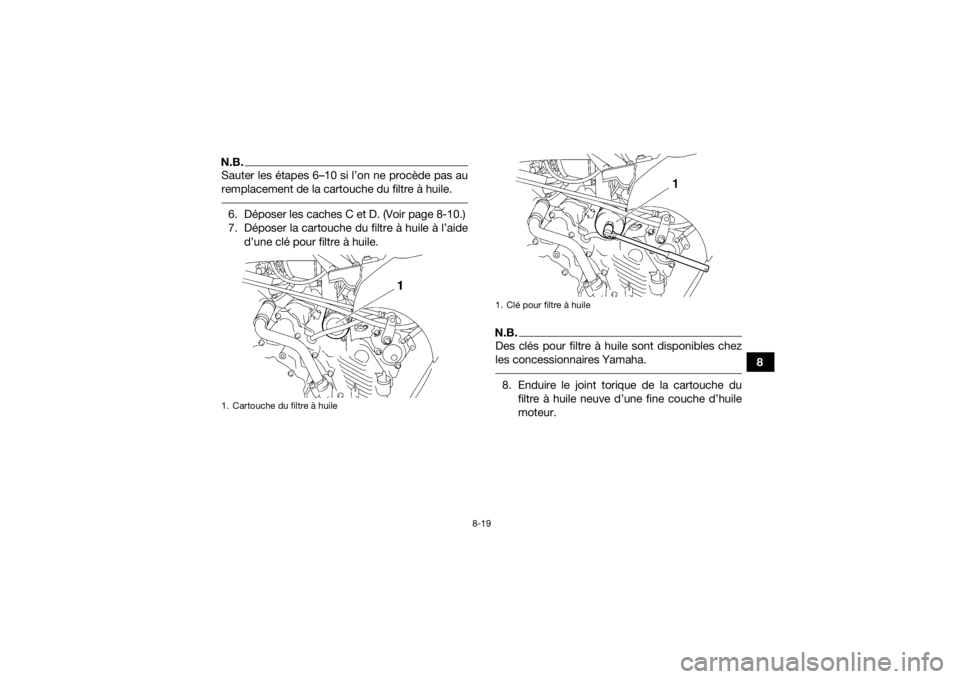

1. Cartouche du filtre à huile
1. Clé pour filtre à huile
U2LC62F0.book Page 19 Monday, May 11, 2015 8:38 AM

8-20
8
N.B.S’assurer que le joint torique est bien logé dans
son siège. 9. Mettre la cartouche du filtre à huile neuve enplace à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique. 10. Reposer les caches D et C.
11. Monter la vis de vidange de l’huile moteur et
son joint neuf, puis serrer la vis au couple de
serrage spécifié.1. Joint torique
1. Clé dynamométriqueCouple de serrage :Cartouche du filtre à huile :17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage : Vis de vidange de l’huile moteur :23 Nm (2.3 m·kgf, 17 ft·lbf)
U2LC62F0.book Page 20 Monday, May 11, 2015 8:38 AM

8-21
8
12. Remplir de la quantité spécifiée d’huile mo-
teur du type recommandé, puis remettre le
bouchon de remplissage d’huile moteur en
place et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi. ATTENTIONFCB00301Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.
13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
14. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
15. Reposer le cache E.FBU30271Huile de couple conique arrièreIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique arrière. Si une fuite est détectée, faire vé-
rifier le VTT par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau et au
Huile recommandée :
Vo i r p ag e 1 0 - 1 .
Quantité d’huile : Sans remplacement de la cartouche du
filtre à huile :2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile : 2.40 L (2.54 US qt, 2.11 Imp.qt)
U2LC62F0.book Page 21 Monday, May 11, 2015 8:38 AM

8-22
8changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple co-
nique arrière
1. Placer le VTT sur une surface de niveau.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son joint, puis
vérifier le niveau d’huile dans le carter de
couple conique. L’huile doit arriver jusqu’au
bord de l’orifice de remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice deremplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.

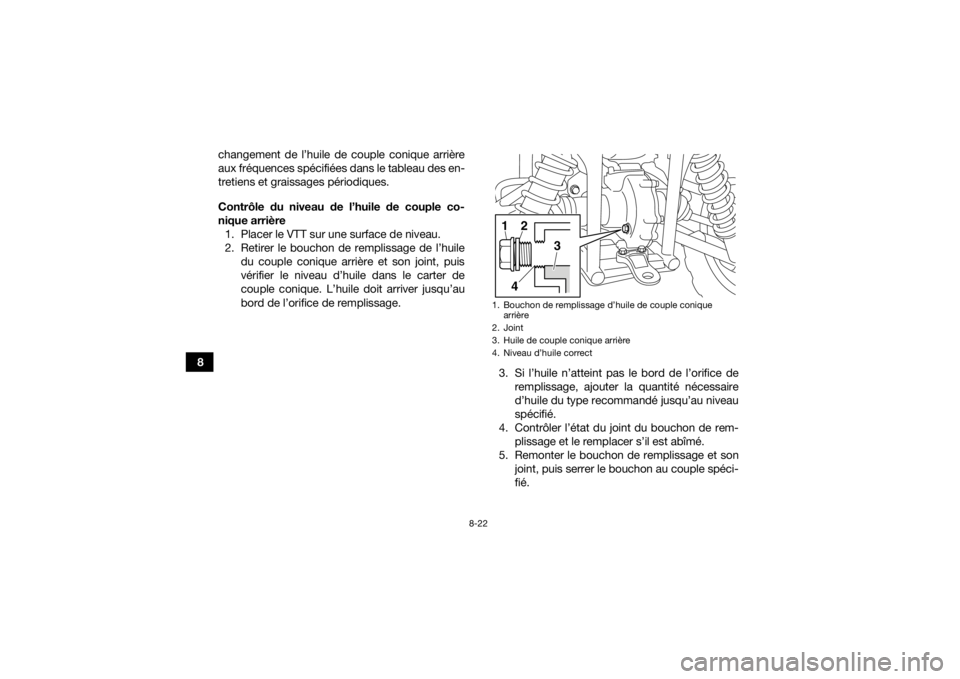

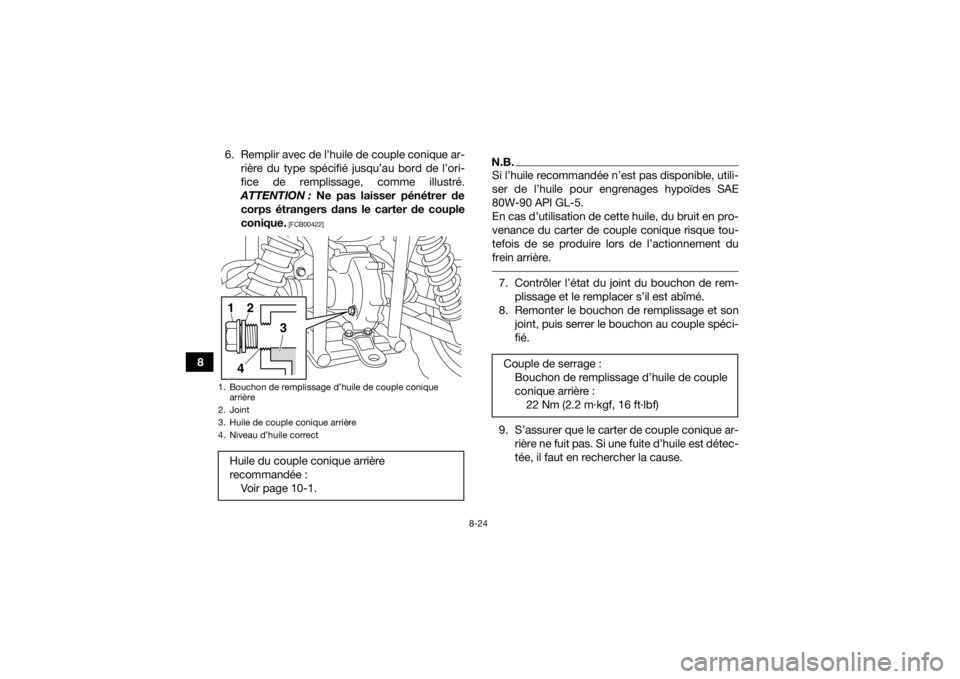

1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correct1
2
3
4
U2LC62F0.book Page 22 Monday, May 11, 2015 8:38 AM

8-23
8
Changement de l’huile de couple conique ar-
rière
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter et le protège-carter de couple conique après avoir retiré les vis. 3. Placer un bac à vidange sous le carter de
couple conique arrière afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage, la vis de vidange, ainsi que leur joint afin de vidanger
l’huile du carter de couple conique.
5. Monter la vis de vidange et un joint neuf, puis serrer la vis au couple de serrage spécifié.
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)

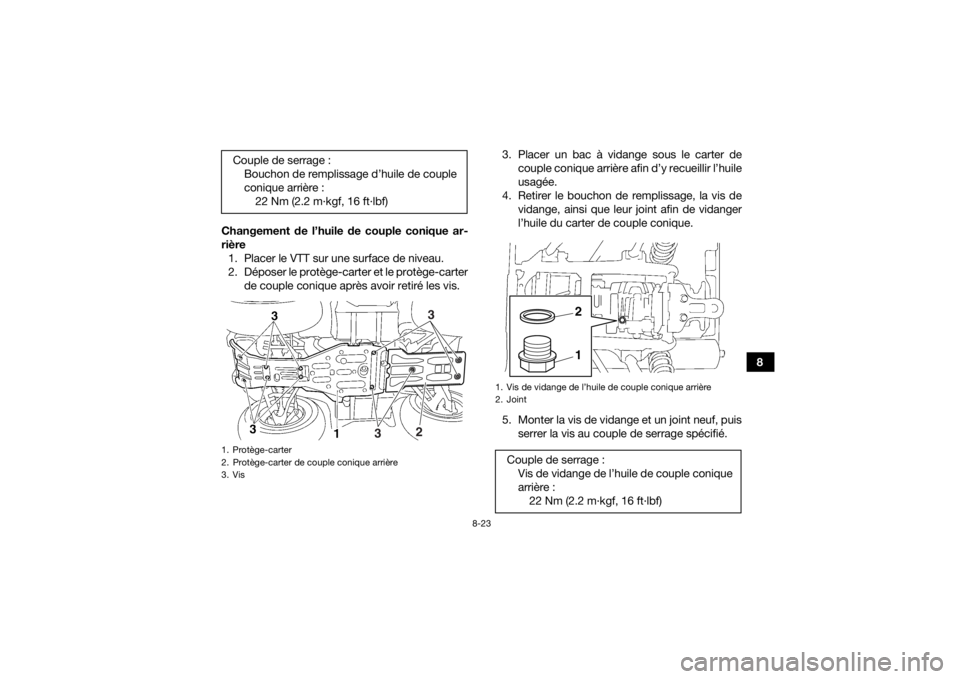

1. Protège-carter
2. Protège-carter de couple conique arrière
3. Vis
2
3 3
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
12
U2LC62F0.book Page 23 Monday, May 11, 2015 8:38 AM

8-24
86. Remplir avec de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de l’ori-
fice de remplissage, comme illustré.
ATTENTION : Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00422]
N.B.Si l’huile recommandée n’est pas disponible, utili-
ser de l’huile pour engrenages hypoïdes SAE
80W-90 API GL-5.
En cas d’utilisation de cette huile, du bruit en pro-
venance du carter de couple conique risque tou-
tefois de se produire lors de l’actionnement du
frein arrière. 7. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
9. S’assurer que le carter de couple conique ar- rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée : Vo i r p a g e 1 0 - 1 .1
2
3
4
Couple de serrage : Bouchon de remplissage d’huile de couple
conique arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
U2LC62F0.book Page 24 Monday, May 11, 2015 8:38 AM

8-25
8
10. Remettre le protège-carter et le protège-car-
ter de couple conique en place et les fixer à
l’aide des vis, puis serrer ces dernières à leur
couple spécifique.
FBU23427Huile de différentielIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du boîtier de diffé-
rentiel. Si une fuite est détectée, faire vérifier le
VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de différentiel aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Contrôle du niveau de l’huile de différentiel1. Placer le VTT sur une surface de niveau. 2. Retirer le bouchon de remplissage de l’huile
de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
Couples de serrage :
Vis de protège-carter :7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de protège-carter de couple conique
arrière : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)

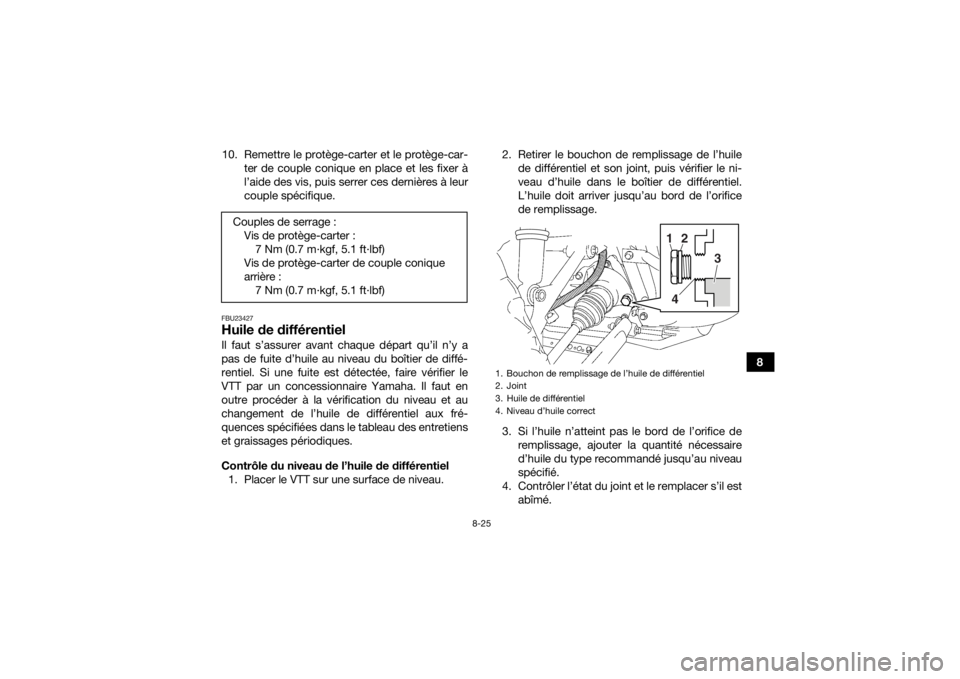

1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
U2LC62F0.book Page 25 Monday, May 11, 2015 8:38 AM

8-26
85. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel 1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que
leur joint, afin de vidanger l’huile du boîtier de
différentiel. 4. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans
le boîtier de différentiel.
[FCB00412]
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Vis de vidange de l’huile de différentiel
2. JointCouple de serrage :Vis de vidange de l’huile de différentiel :9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
U2LC62F0.book Page 26 Monday, May 11, 2015 8:38 AM

8-27
8
6. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
7. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié. 8. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23471Liquide de refroidissementIl faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27129Contrôle du niveau du liquide de refroidisse-
ment1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correctHuile de différentiel recommandée : Vo i r p ag e 1 0 - 1 .
1
2
3
4
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
U2LC62F0.book Page 27 Monday, May 11, 2015 8:38 AM

8-28
82. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum. 3. Si le niveau du liquide de refroidissement estinférieur ou égal au repère de niveau mini-
mum, retirer le cache C pour accéder au vase
d’expansion. (Voir page 8-10.) 4. Retirer le bouchon du vase d’expansion, ver-
ser du liquide de refroidissement ou de l’eau
distillée jusqu’au repère de niveau maximum,
puis remettre le bouchon du vase d’expan-
sion en place, et ensuite le cache.
ATTENTION : Si l’on ne peut se procurer
du liquide de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet douce.
Ne pas utiliser d’eau dure ou salée, car
cela est préjudiciable au moteur. Si l’on a
utilisé de l’eau au lieu de liquide de refroi-
dissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidisse-
ment du gel et de la corrosion. Si on a
ajouté de l’eau au liquide de refroidisse-
ment, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par
un concessionnaire Yamaha, afin de
rendre toutes ses propriétés au liquide de
refroidissement.
[FCB01012]

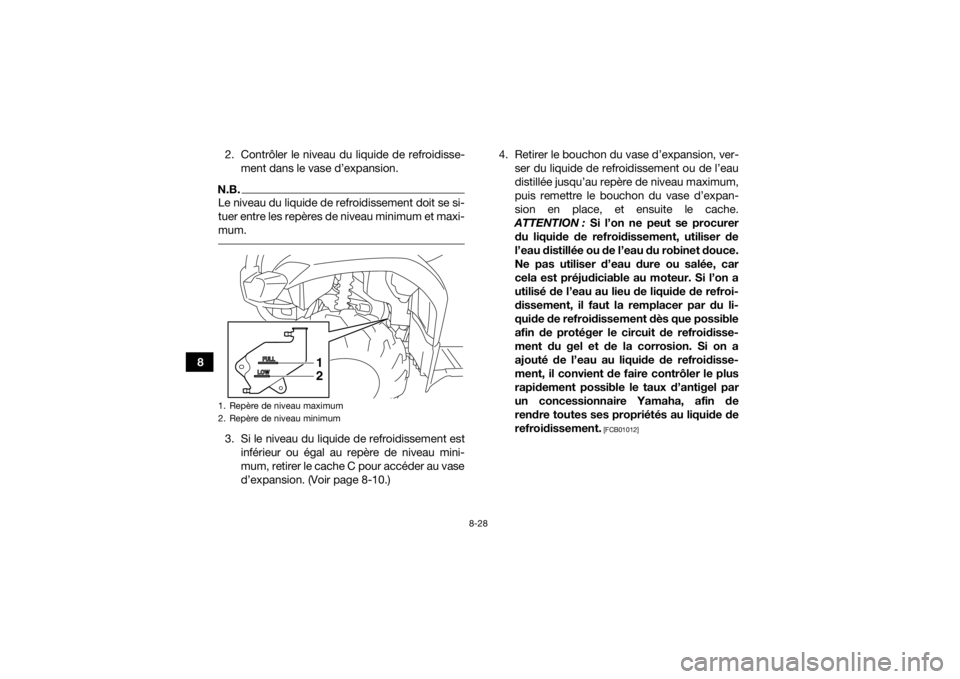

1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
U2LC62F0.book Page 28 Monday, May 11, 2015 8:38 AM
