8-29
8
N.B.Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
 En cas de surchauffe du moteur, suivre les ins-
tructions à la page 8-69.
FBU23608Changement du liquide de refroidissement
AVERTISSEMENT
FWB01891Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon. 1. Placer le VTT sur une surface de niveau.
2. Déposer le porte-bagages avant et le cache
B. (Voir page 8-10.)
3. Retirer le bouchon du radiateur.
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jusqu’au
repère de niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LC62F0.book Page 29 Monday, May 11, 2015 8:38 AM

8-30
84. Déposer les caches D et E. (Voir page 8-10.)
5. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment et son joint. (Afin d’éviter toute coulure
de liquide de refroidissement sur le repose-
pied, il convient d’utiliser une feuille de papier
pliée comme illustré ou tout objet de forme si-
milaire.)

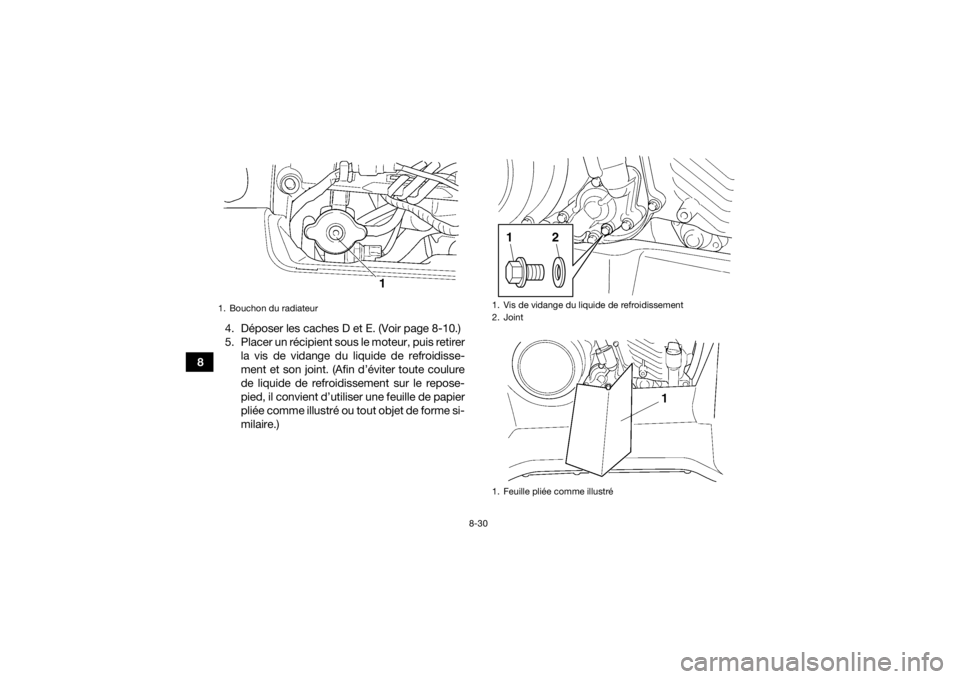

1. Bouchon du radiateur
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Feuille pliée comme illustré
2
1
U2LC62F0.book Page 30 Monday, May 11, 2015 8:38 AM

8-31
8
6. Déposer le cache C. (Voir page 8-10.)
7. Retirer le bouchon du vase d’expansion.
8. Débrancher la durite du côté du vase d’ex-
pansion et vidanger le liquide de refroidisse-
ment du vase d’expansion.
9. Après avoir vidangé le liquide de refroidisse- ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
10. Monter la vis de vidange et son joint neuf, puis serrer la vis au couple de serrage spéci-
fié. 11. Brancher la durite du vase d’expansion.
12. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau
maximum du vase d’expansion, puis remettre
le bouchon en place. ATTENTION : Mélan-
ger l’antigel exclusivement avec de l’eau
distillée. Pour se dépanner, il est toutefois
possible de recourir à de l’eau douce. Ne
pas utiliser d’eau dure ou salée, car cela
est préjudiciable au moteur.
[FCB00992]
13. Remplir entièrement le radiateur de liquide de refroidissement du type recommandé.
1. Durite du vase d’expansion
1
Couple de serrage :Vis de vidange du liquide de
refroidissement :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2LC62F0.book Page 31 Monday, May 11, 2015 8:38 AM

8-32
814. Mettre le bouchon du radiateur en place,
mettre ensuite le moteur en marche et le lais-
ser tourner quelques minutes au ralenti, puis
le couper.
15. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroidissement dans
le radiateur. Si le niveau est bas, ajouter du li-
quide de sorte à remplir le radiateur, puis re-
mettre le bouchon du radiateur en place.
16. Mettre le moteur en marche, puis s’assurer qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha. 17. Remettre les caches et le porte-bagagesavant en place.FBU23647Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer
l’élément ainsi que le boîtier du filtre à air.
Proportion d’antigel et d’eau :1:1
Antigel recommandé : Antigel de haute qualité composé d’éthy-
lène glycol et contenant des inhibiteurs de
corrosion pour les moteurs en aluminium
Quantité de liquide de refroidissement : Radiateur (intégralité du circuit) :1.32 L (1.40 US qt, 1.16 Imp.qt)
Vase d’expansion (jusqu’au repère de
niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LC62F0.book Page 32 Monday, May 11, 2015 8:38 AM

8-33
8
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-20.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant ses attaches. 4. Extraire l’élément du boîtier de filtre à air.

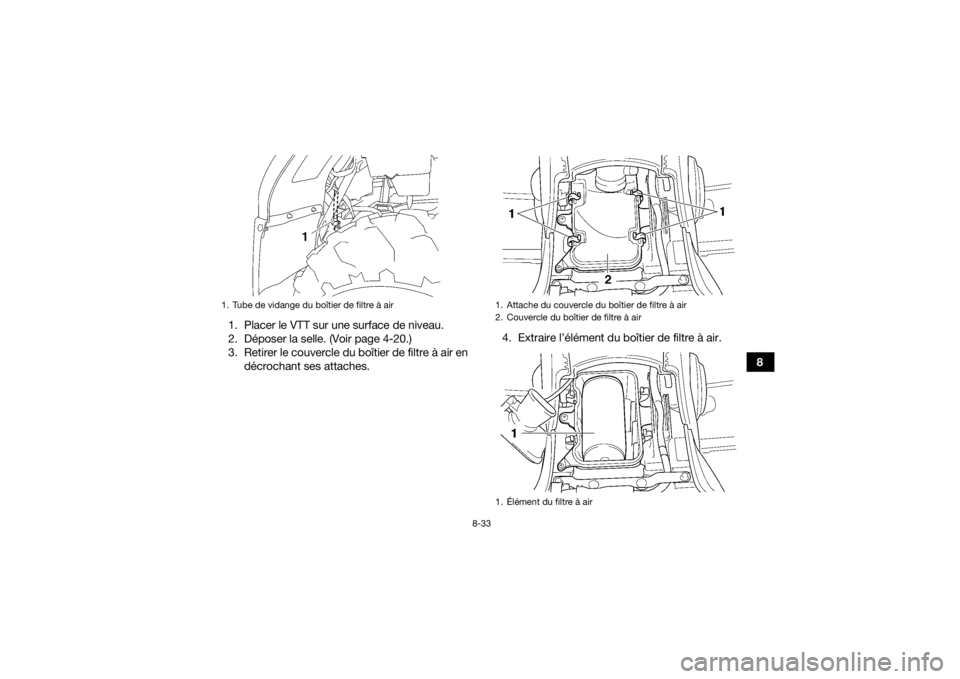

1. Tube de vidange du boîtier de filtre à air
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1. Élément du filtre à air
U2LC62F0.book Page 33 Monday, May 11, 2015 8:38 AM

8-34
85. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air.
6. Nettoyer la mousse à fond dans du dissolvant tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais net-
toyer la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01942]
7. Comprimer la mousse afin d’éliminer le dis-solvant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]
8. Examiner la mousse et la remplacer si elle est endommagée.
9. Enduire la mousse d’huile Yamaha pour élé- ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La mousse doit être humide, mais ne peut goutter. 10. Remonter la mousse sur son armature en la tendant sur cette dernière, puis remettre la
plaquette de fixation en place.

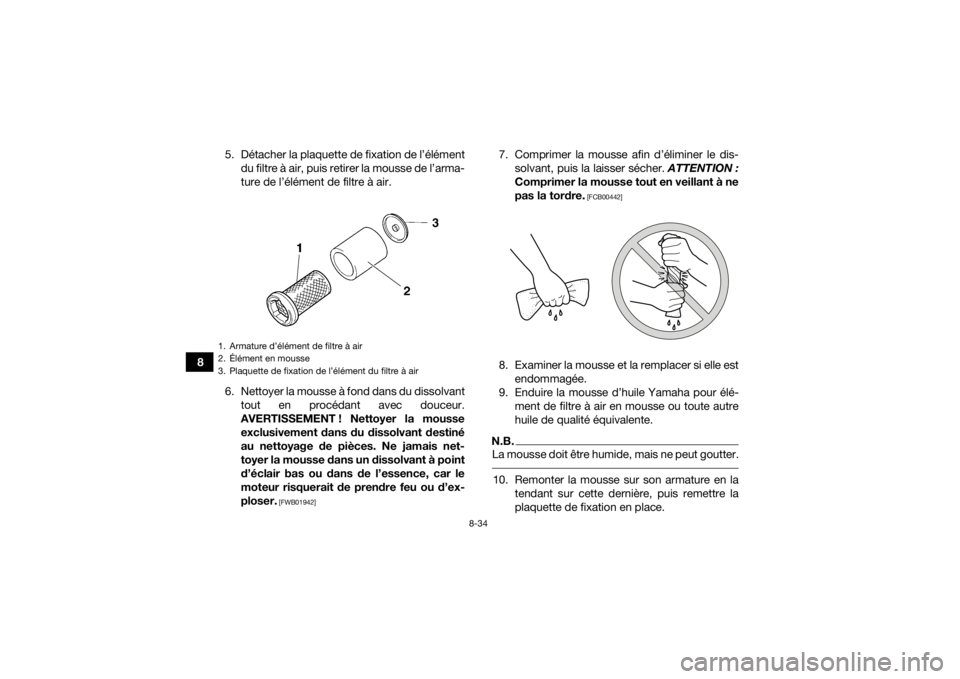

1. Armature d’élément de filtre à air
2. Élément en mousse
3. Plaquette de fixation de l’élément du filtre à airU2LC62F0.book Page 34 Monday, May 11, 2015 8:38 AM

8-35
8
11. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’en
trouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00462]
12. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.
FBU27083Nettoyage du pare-étincellesS’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis du tube d’échappement arrière.

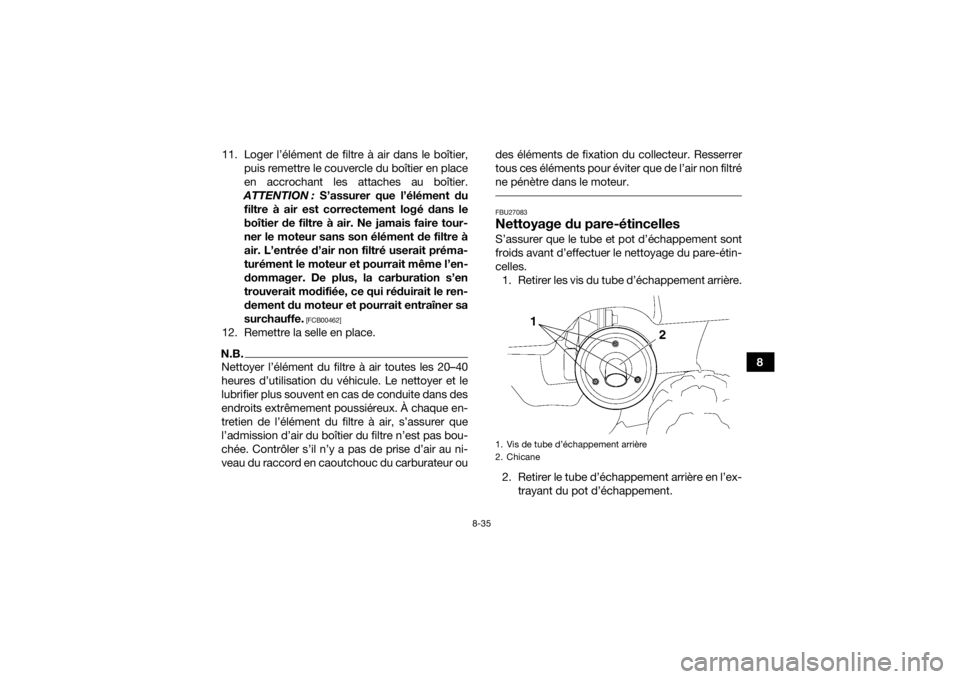

2. Retirer le tube d’échappement arrière en l’ex- trayant du pot d’échappement.1. Vis de tube d’échappement arrière
2. Chicane
U2LC62F0.book Page 35 Monday, May 11, 2015 8:38 AM

8-36
83. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métal-
lique.
4. Insérer le tube d’échappement arrière dans le pot d’échappement et aligner les orifices de
vis.
5. Remettre en place les vis du tube d’échappe- ment et les serrer au couple spécifié.
AVERTISSEMENT
FWB02341N e p a s m e t t r e l e m o t e u r e n m a r c h e l o r s d u n e t -
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi. FBU23921Tube de vidange du conduit de refroi-
dissement de la courroie trapézoïdaleRetirer et nettoyer le tube de vidange s’il contient
de la poussière ou de l’eau.

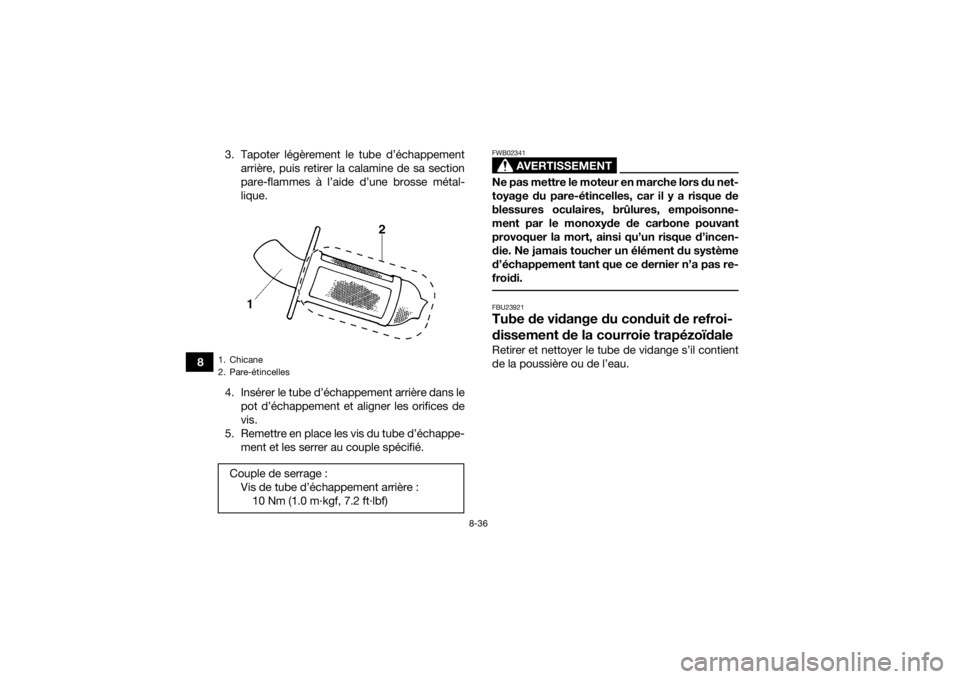

1. Chicane
2. Pare-étincellesCouple de serrage :Vis de tube d’échappement arrière :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2LC62F0.book Page 36 Monday, May 11, 2015 8:38 AM

8-37
8

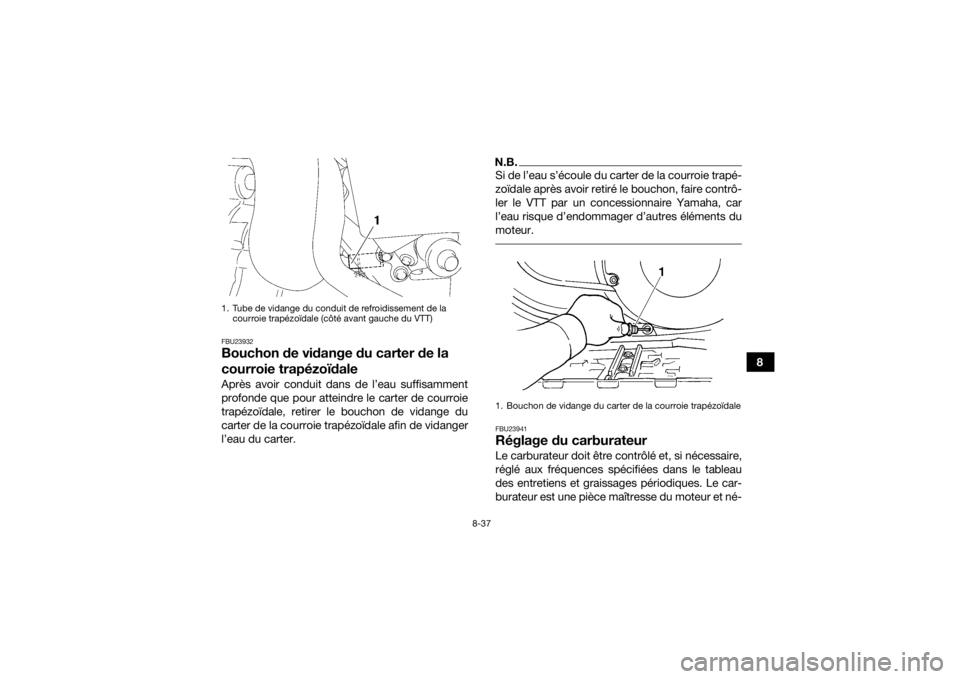

FBU23932Bouchon de vidange du carter de la
courroie trapézoïdaleAprès avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, retirer le bouchon de vidange du
carter de la courroie trapézoïdale afin de vidanger
l’eau du carter.
N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur. FBU23941Réglage du carburateurLe carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
1. Tube de vidange du conduit de refroidissement de la courroie trapézoïdale (côté avant gauche du VTT)
1. Bouchon de vidange du carter de la courroie trapézoïdale
U2LC62F0.book Page 37 Monday, May 11, 2015 8:38 AM

8-38
8cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur re-
quièrent les compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut toute- fois être effectué sans problème par le proprié-
taire.
ATTENTIONFCB00481Le carburateur a été parfaitement testé et ré-
glé à l’usine Yamaha. Toute modification des
réglages effectuée par une personne ne pos-
sédant pas les connaissances techniques re-
quises pourrait provoquer une baisse du ren-
dement du moteur, voire son
endommagement. FBU24011Réglage du régime de ralenti du mo-
teurLe régime de ralenti du moteur doit être contrôlé
et, si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
N.B.Ce travail requiert l’utilisation d’un compte-tours
de diagnostic. 1. Mettre le moteur en marche et le laisser chauffer.N.B.Le moteur est chaud quand il répond rapidement
aux mouvements du levier des gaz. 2. Déposer le cache C. (Voir page 8-10.)
3. Fixer le compte-tours au fil de la bougie.
4. Contrôler le régime de ralenti du moteur et, sinécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de
papillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
U2LC62F0.book Page 38 Monday, May 11, 2015 8:38 AM
