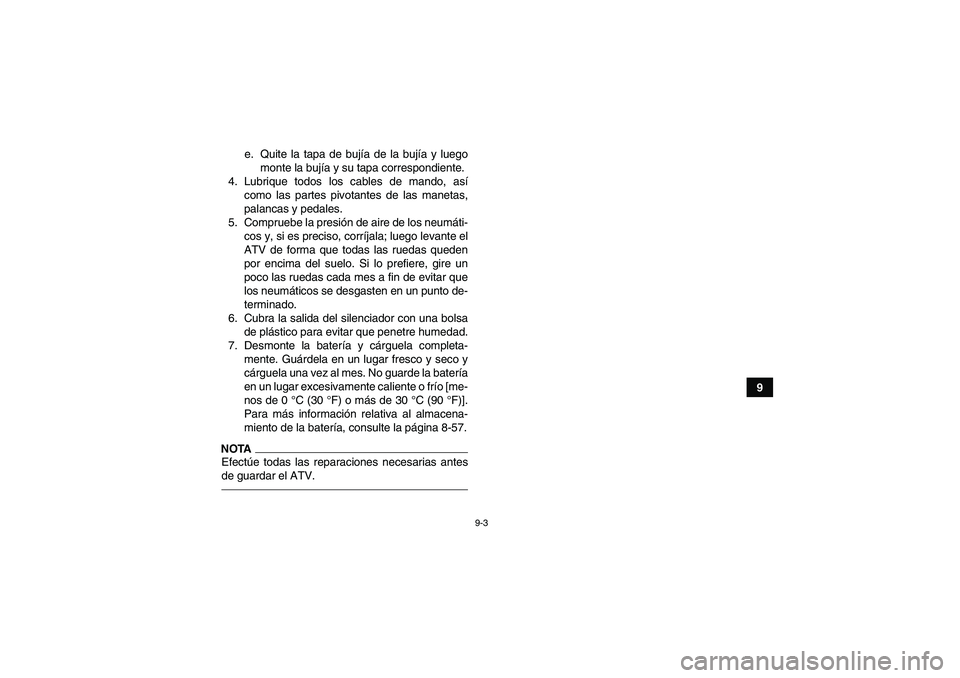

9-3
9 e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
4. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
6. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
7. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-57.
NOTA
Efectúe todas las reparaciones necesarias antes
de guardar el ATV.U28P61S0.book Page 3 Wednesday, March 18, 2009 9:46 AM

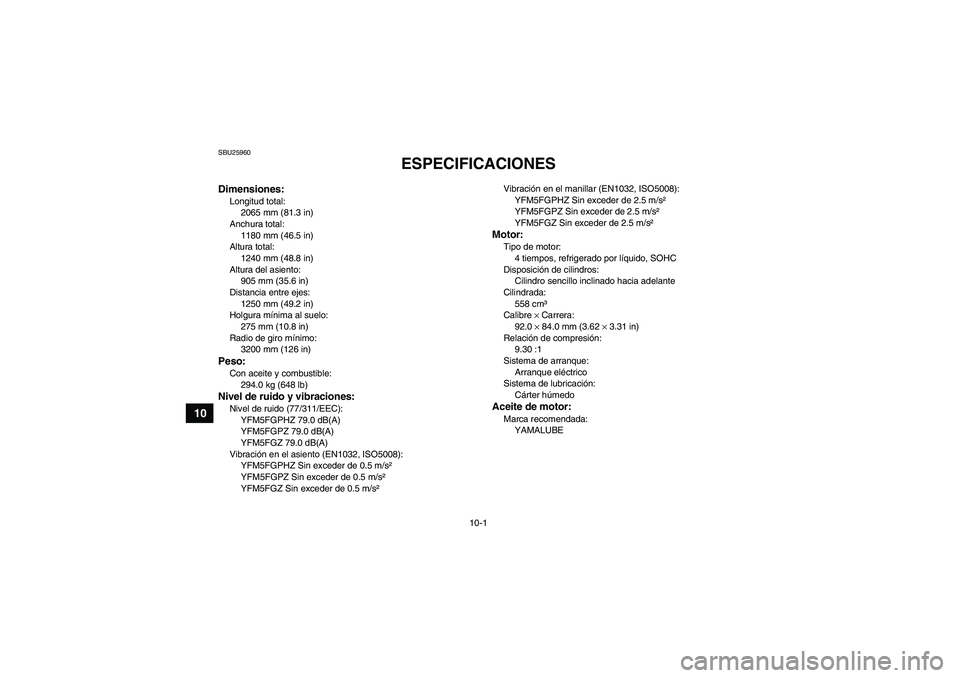

10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
2065 mm (81.3 in)
Anchura total:
1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento:
905 mm (35.6 in)
Distancia entre ejes:
1250 mm (49.2 in)
Holgura mínima al suelo:
275 mm (10.8 in)
Radio de giro mínimo:
3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
YFM5FGPHZ 79.0 dB(A)
YFM5FGPZ 79.0 dB(A)
YFM5FGZ 79.0 dB(A)
Vibración en el asiento (EN1032, ISO5008):
YFM5FGPHZ Sin exceder de 0.5 m/s²
YFM5FGPZ Sin exceder de 0.5 m/s²
YFM5FGZ Sin exceder de 0.5 m/s²Vibración en el manillar (EN1032, ISO5008):
YFM5FGPHZ Sin exceder de 2.5 m/s²
YFM5FGPZ Sin exceder de 2.5 m/s²
YFM5FGZ Sin exceder de 2.5 m/s²
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
558 cm³
Calibre × Carrera:
92.0 × 84.0 mm (3.62 × 3.31 in)
Relación de compresión:
9.30 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U28P61S0.book Page 1 Wednesday, March 18, 2009 9:46 AM

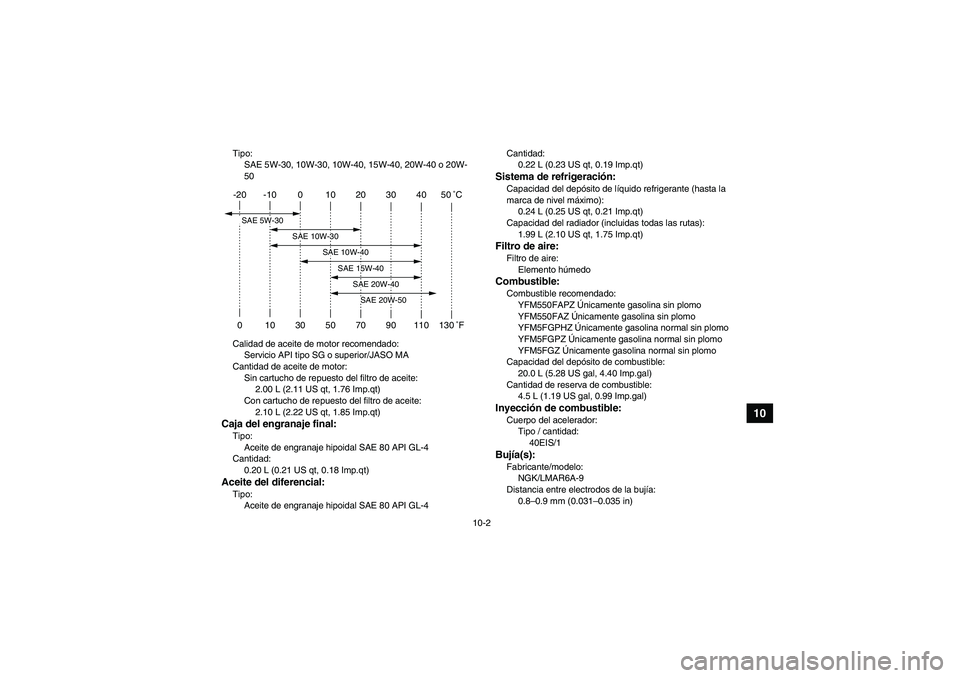

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
YFM550FAPZ Únicamente gasolina sin plomo
YFM550FAZ Únicamente gasolina sin plomo
YFM5FGPHZ Únicamente gasolina normal sin plomo
YFM5FGPZ Únicamente gasolina normal sin plomo
YFM5FGZ Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Tipo / cantidad:
40EIS/1Bujía(s):Fabricante/modelo:
NGK/LMAR6A-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
0 10 30 50 70 90 110 130 ˚F -20 -10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U28P61S0.book Page 2 Wednesday, March 18, 2009 9:46 AM

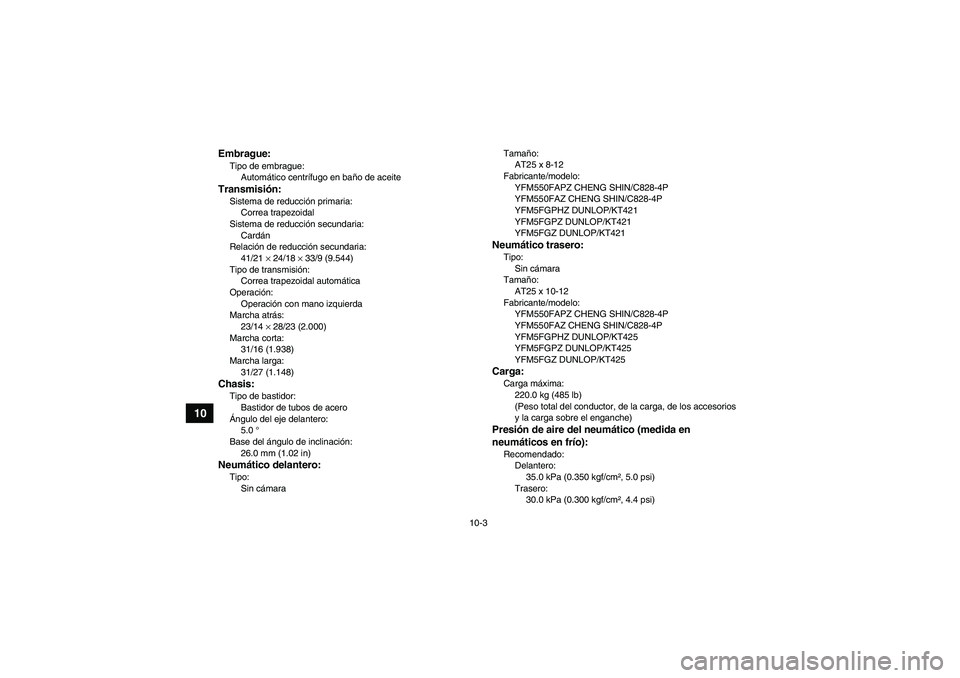

10-3
10
Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
23/14 × 28/23 (2.000)
Marcha corta:
31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámaraTamaño:
AT25 x 8-12
Fabricante/modelo:
YFM550FAPZ CHENG SHIN/C828-4P
YFM550FAZ CHENG SHIN/C828-4P
YFM5FGPHZ DUNLOP/KT421
YFM5FGPZ DUNLOP/KT421
YFM5FGZ DUNLOP/KT421
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM550FAPZ CHENG SHIN/C828-4P
YFM550FAZ CHENG SHIN/C828-4P
YFM5FGPHZ DUNLOP/KT425
YFM5FGPZ DUNLOP/KT425
YFM5FGZ DUNLOP/KT425Carga:Carga máxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
U28P61S0.book Page 3 Wednesday, March 18, 2009 9:46 AM

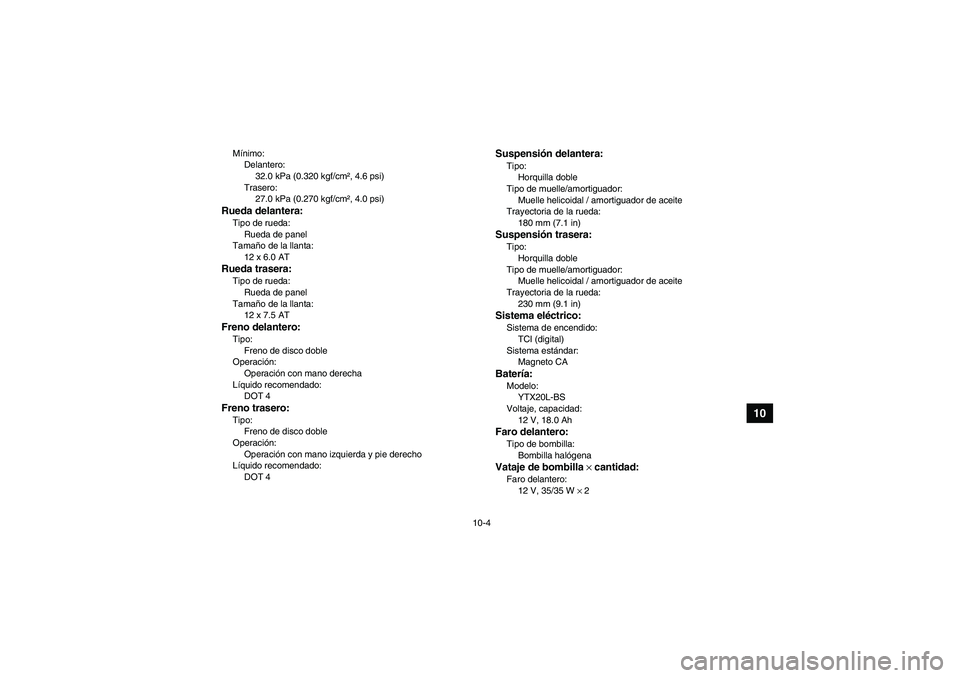

10-4
10
Mínimo:
Delantero:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0 ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5 ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco doble
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35/35 W × 2
U28P61S0.book Page 4 Wednesday, March 18, 2009 9:46 AM

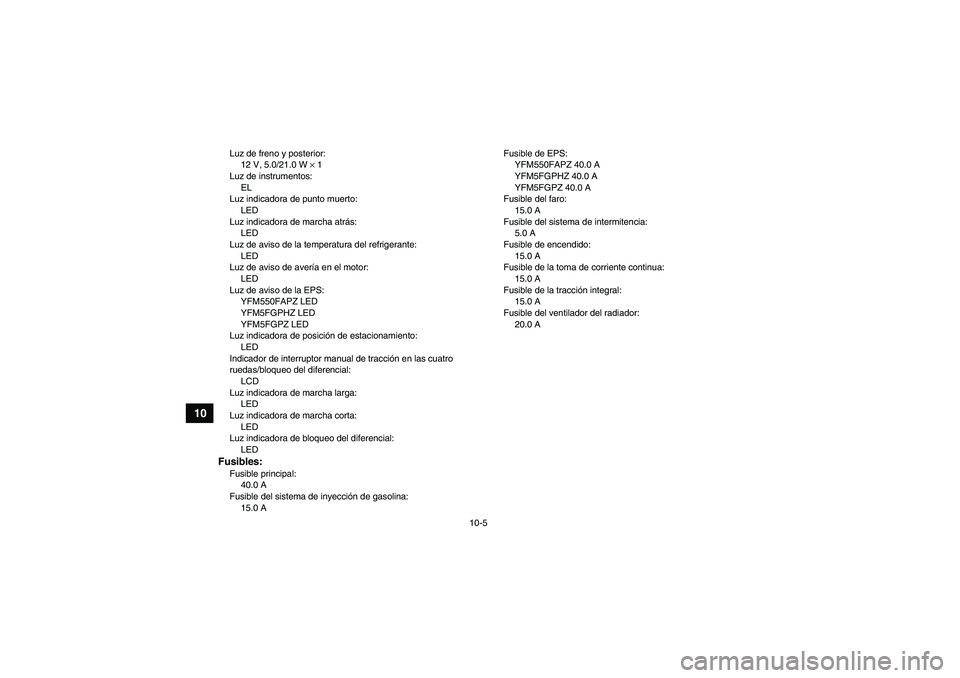

10-5
10
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso de la EPS:
YFM550FAPZ LED
YFM5FGPHZ LED
YFM5FGPZ LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina:
15.0 AFusible de EPS:
YFM550FAPZ 40.0 A
YFM5FGPHZ 40.0 A
YFM5FGPZ 40.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de encendido:
15.0 A
Fusible de la toma de corriente continua:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del ventilador del radiador:
20.0 A
U28P61S0.book Page 5 Wednesday, March 18, 2009 9:46 AM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U28P61S0.book Page 1 Wednesday, March 18, 2009 9:46 AM

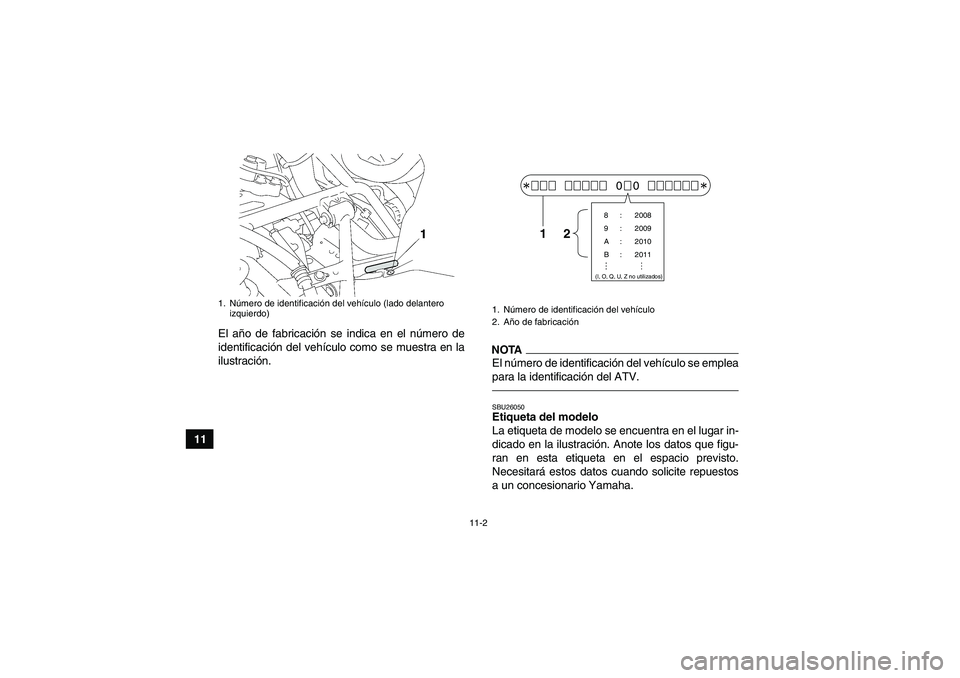

11-2
11El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U28P61S0.book Page 2 Wednesday, March 18, 2009 9:46 AM

11-3
11

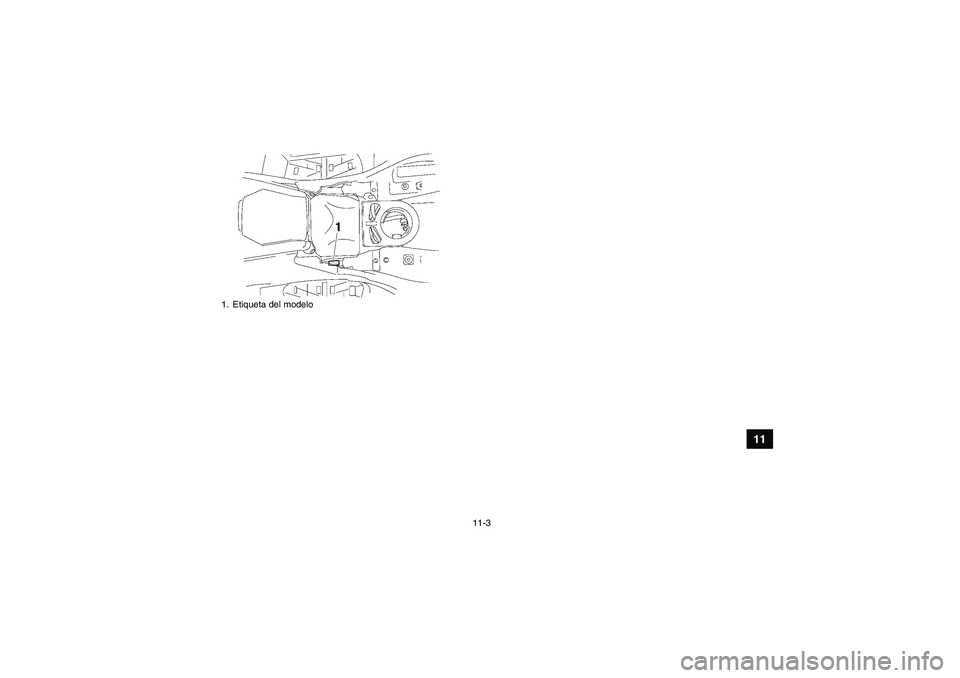

1. Etiqueta del modeloU28P61S0.book Page 3 Wednesday, March 18, 2009 9:46 AM

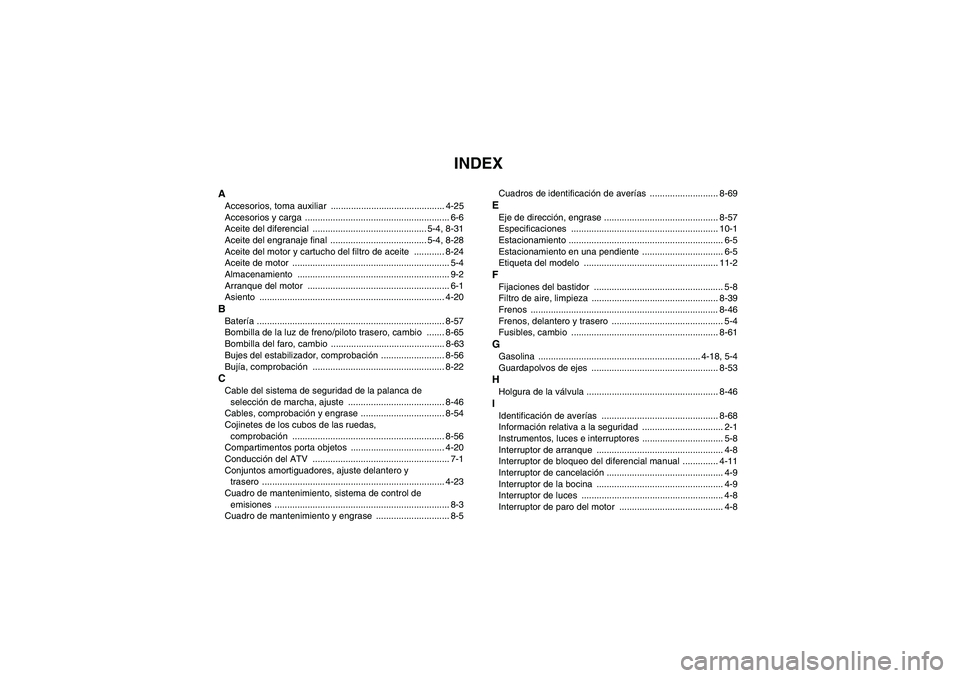

INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-31
Aceite del engranaje final ...................................... 5-4, 8-28
Aceite del motor y cartucho del filtro de aceite ............ 8-24
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-57
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-65
Bombilla del faro, cambio ............................................. 8-63
Bujes del estabilizador, comprobación ......................... 8-56
Bujía, comprobación .................................................... 8-22CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-46
Cables, comprobación y engrase ................................. 8-54
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-56
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5Cuadros de identificación de averías ........................... 8-69
EEje de dirección, engrase ............................................. 8-57
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-39
Frenos .......................................................................... 8-46
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-61GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-53HHolgura de la válvula .................................................... 8-46IIdentificación de averías .............................................. 8-68
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual .............. 4-11
Interruptor de cancelación .............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
U28P61S0.book Page 1 Wednesday, March 18, 2009 9:46 AM
