YAMAHA GRIZZLY 550 2010 Manuale de Empleo (in Spanish)

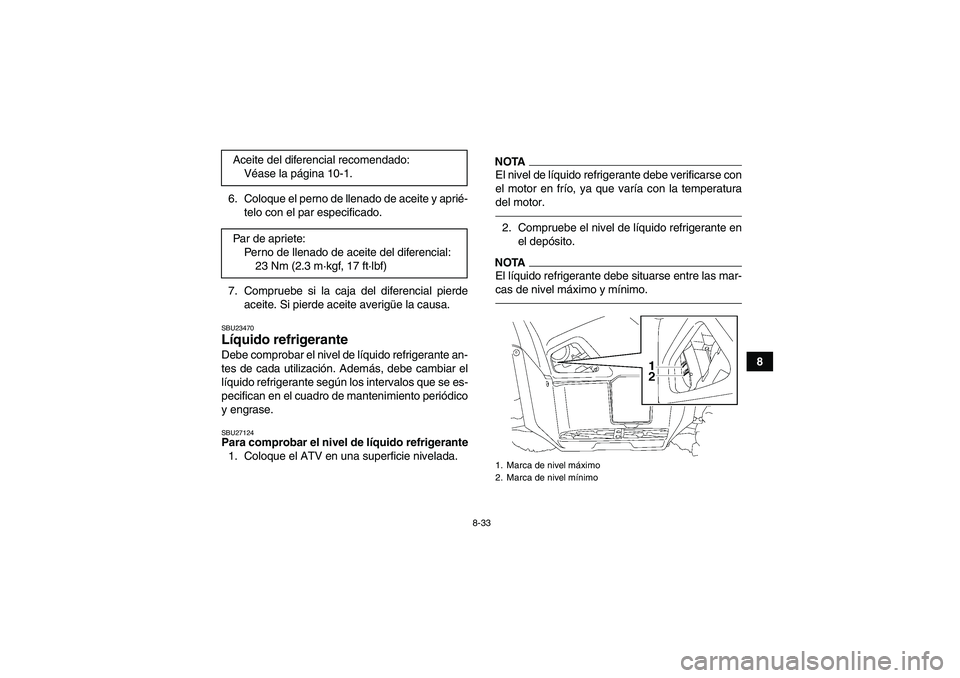

8-33
8 6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
7. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27124Para comprobar el nivel de líquido refrigerante
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.2. Compruebe el nivel de líquido refrigerante en
el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
Aceite del diferencial recomendado:
Véase la página 10-1.
Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Marca de nivel máximo
2. Marca de nivel mínimo
U28P61S0.book Page 33 Wednesday, March 18, 2009 9:46 AM

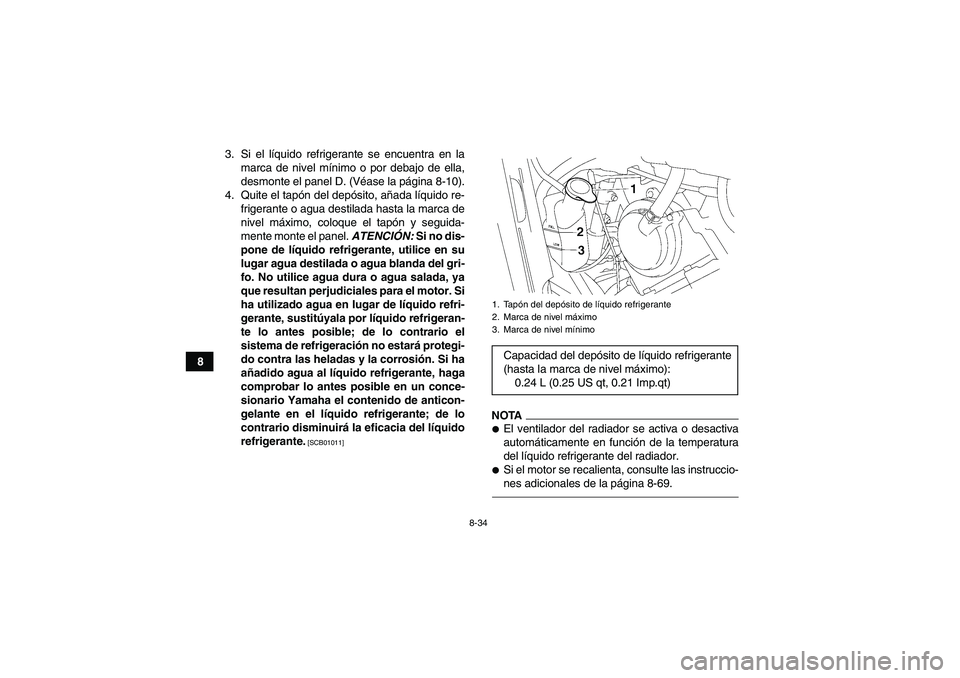

8-34
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel D. (Véase la página 8-10).
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: Si no dis-
pone de líquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará protegi-
do contra las heladas y la corrosión. Si ha
añadido agua al líquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
[SCB01011]
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-69.1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimoCapacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U28P61S0.book Page 34 Wednesday, March 18, 2009 9:46 AM

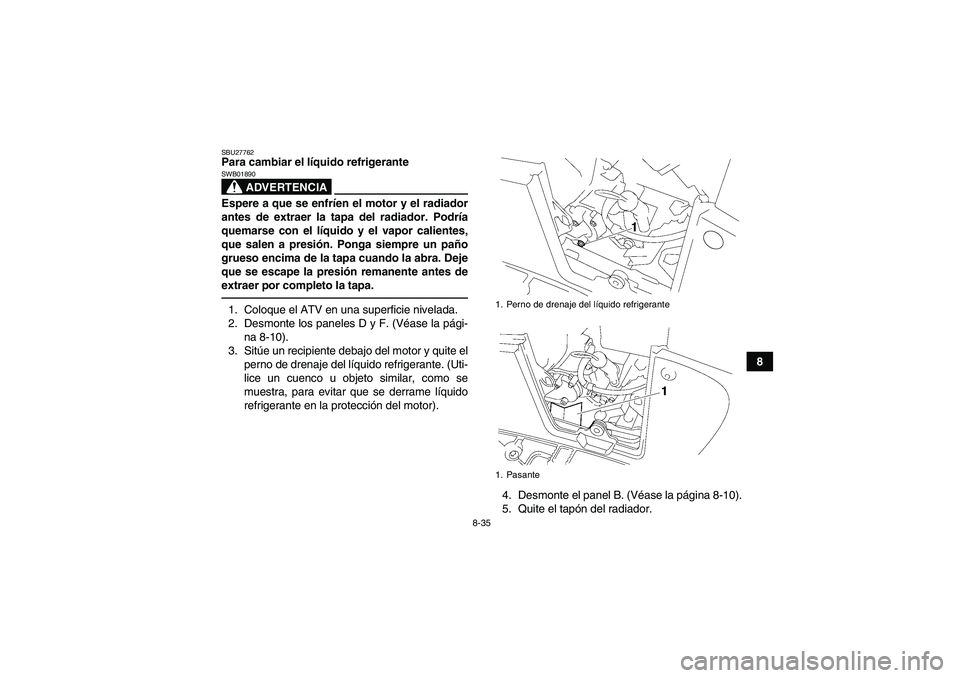

8-35
8
SBU27762Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte los paneles D y F. (Véase la pági-
na 8-10).
3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, como se
muestra, para evitar que se derrame líquido
refrigerante en la protección del motor).
4. Desmonte el panel B. (Véase la página 8-10).
5. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
1. Pasante
U28P61S0.book Page 35 Wednesday, March 18, 2009 9:46 AM

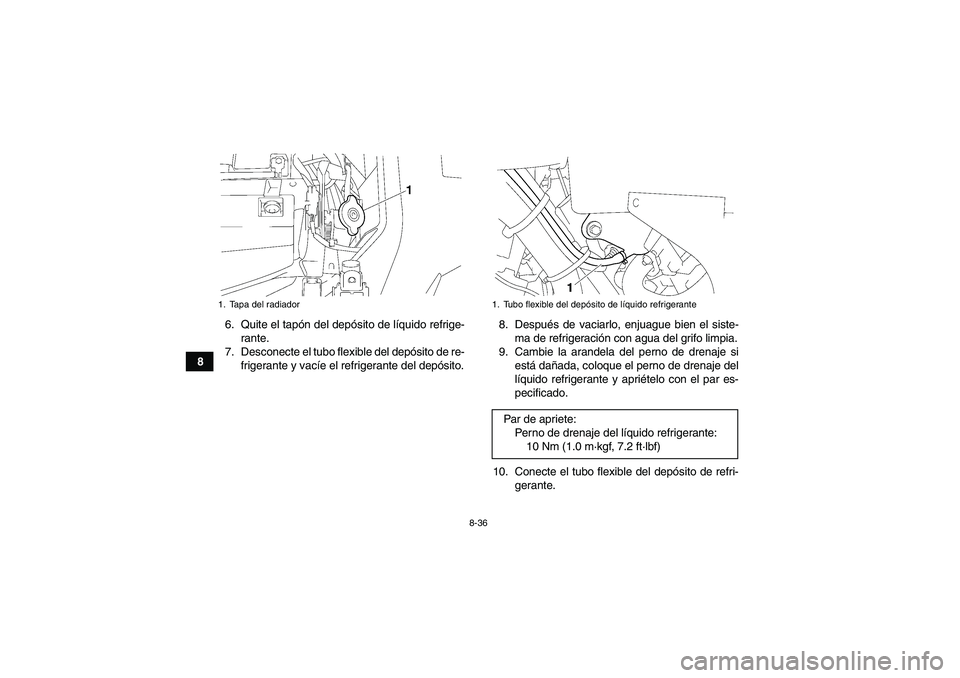

8-36
86. Quite el tapón del depósito de líquido refrige-
rante.
7. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.8. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
9. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
10. Conecte el tubo flexible del depósito de refri-
gerante.
1. Tapa del radiador
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P61S0.book Page 36 Wednesday, March 18, 2009 9:46 AM

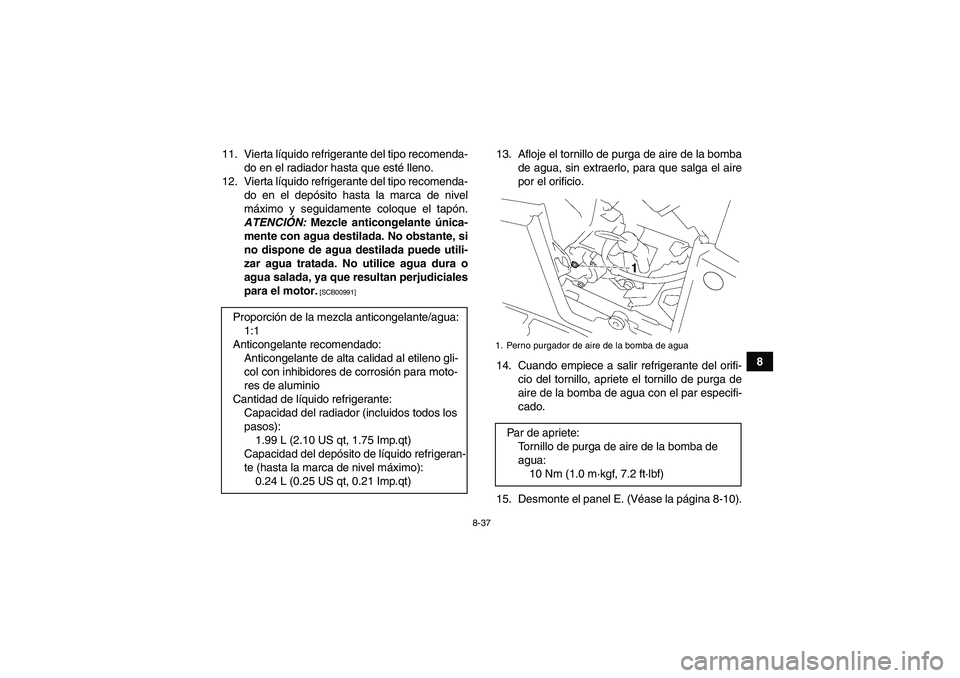

8-37
8 11. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
12. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
13. Afloje el tornillo de purga de aire de la bomba
de agua, sin extraerlo, para que salga el aire
por el orificio.
14. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
15. Desmonte el panel E. (Véase la página 8-10). Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.99 L (2.10 US qt, 1.75 Imp.qt)
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)1. Perno purgador de aire de la bomba de aguaPar de apriete:
Tornillo de purga de aire de la bomba de
agua:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P61S0.book Page 37 Wednesday, March 18, 2009 9:46 AM

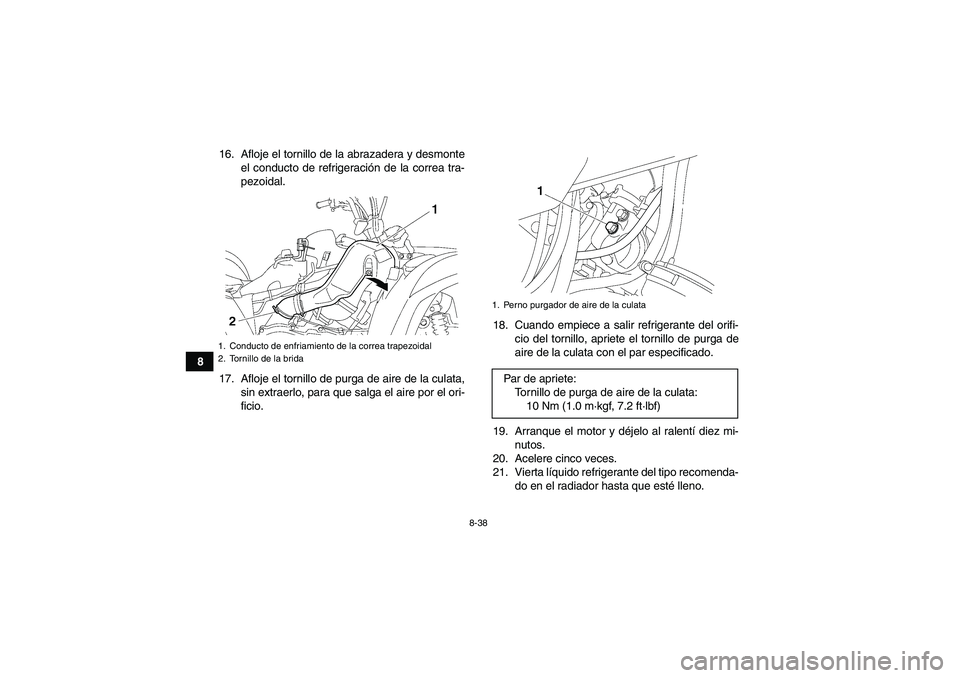

8-38
816. Afloje el tornillo de la abrazadera y desmonte
el conducto de refrigeración de la correa tra-
pezoidal.
17. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.18. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
19. Arranque el motor y déjelo al ralentí diez mi-
nutos.
20. Acelere cinco veces.
21. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
1. Perno purgador de aire de la culataPar de apriete:
Tornillo de purga de aire de la culata:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P61S0.book Page 38 Wednesday, March 18, 2009 9:46 AM

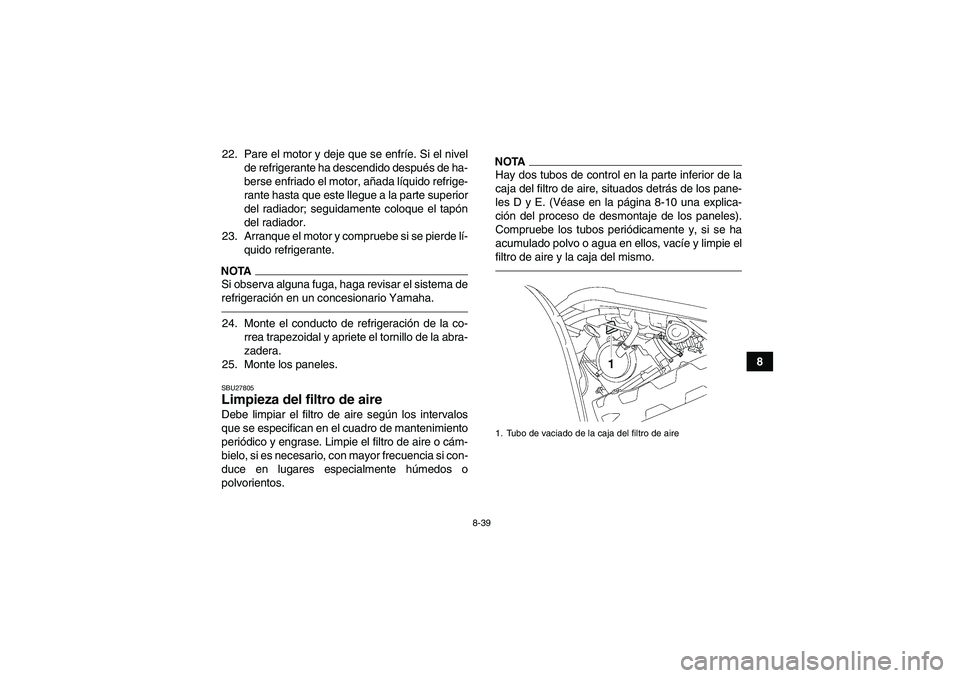

8-39
8 22. Pare el motor y deje que se enfríe. Si el nivel
de refrigerante ha descendido después de ha-
berse enfriado el motor, añada líquido refrige-
rante hasta que este llegue a la parte superior
del radiador; seguidamente coloque el tapón
del radiador.
23. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha.24. Monte el conducto de refrigeración de la co-
rrea trapezoidal y apriete el tornillo de la abra-
zadera.
25. Monte los paneles.SBU27805Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
NOTAHay dos tubos de control en la parte inferior de la
caja del filtro de aire, situados detrás de los pane-
les D y E. (Véase en la página 8-10 una explica-
ción del proceso de desmontaje de los paneles).
Compruebe los tubos periódicamente y, si se ha
acumulado polvo o agua en ellos, vacíe y limpie el
filtro de aire y la caja del mismo.1. Tubo de vaciado de la caja del filtro de aire
U28P61S0.book Page 39 Wednesday, March 18, 2009 9:46 AM

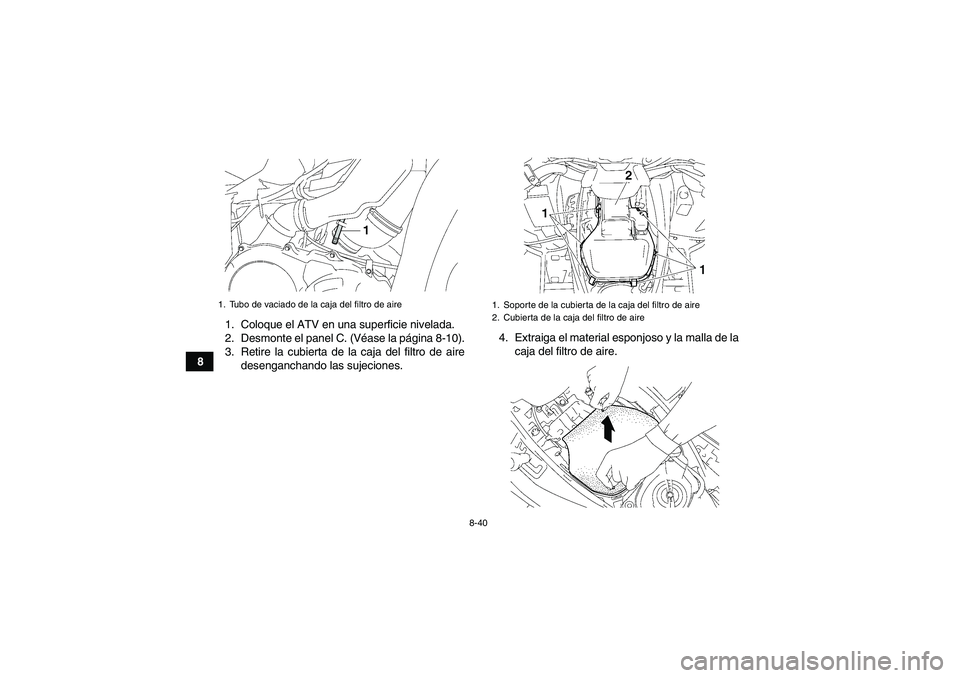

8-40
81. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel C. (Véase la página 8-10).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.4. Extraiga el material esponjoso y la malla de la
caja del filtro de aire.
1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
U28P61S0.book Page 40 Wednesday, March 18, 2009 9:46 AM

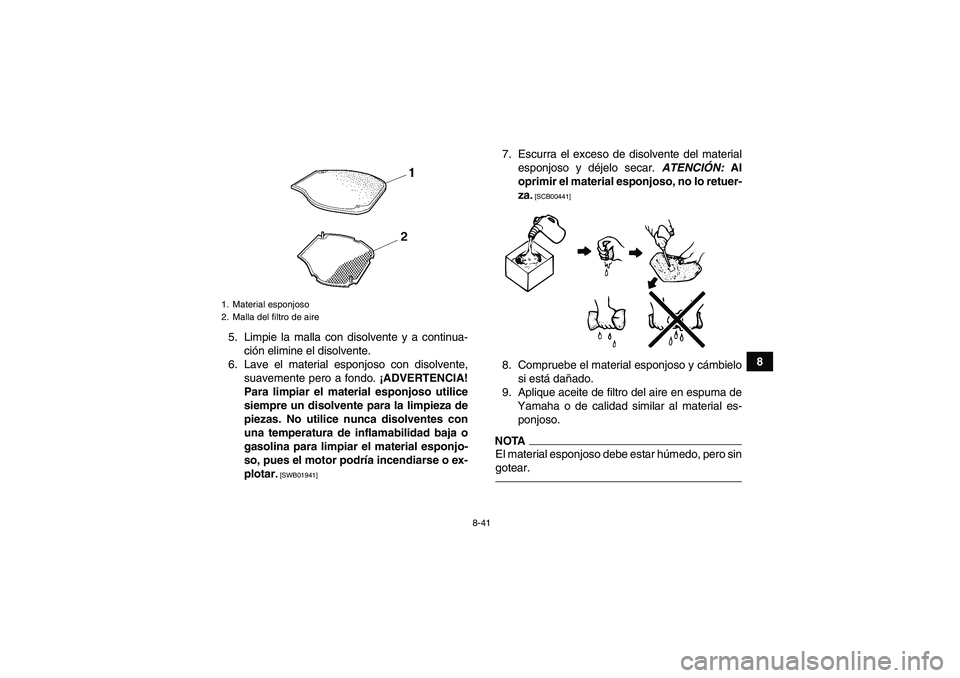

8-41
8 5. Limpie la malla con disolvente y a continua-
ción elimine el disolvente.
6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.
1. Material esponjoso
2. Malla del filtro de aireU28P61S0.book Page 41 Wednesday, March 18, 2009 9:46 AM

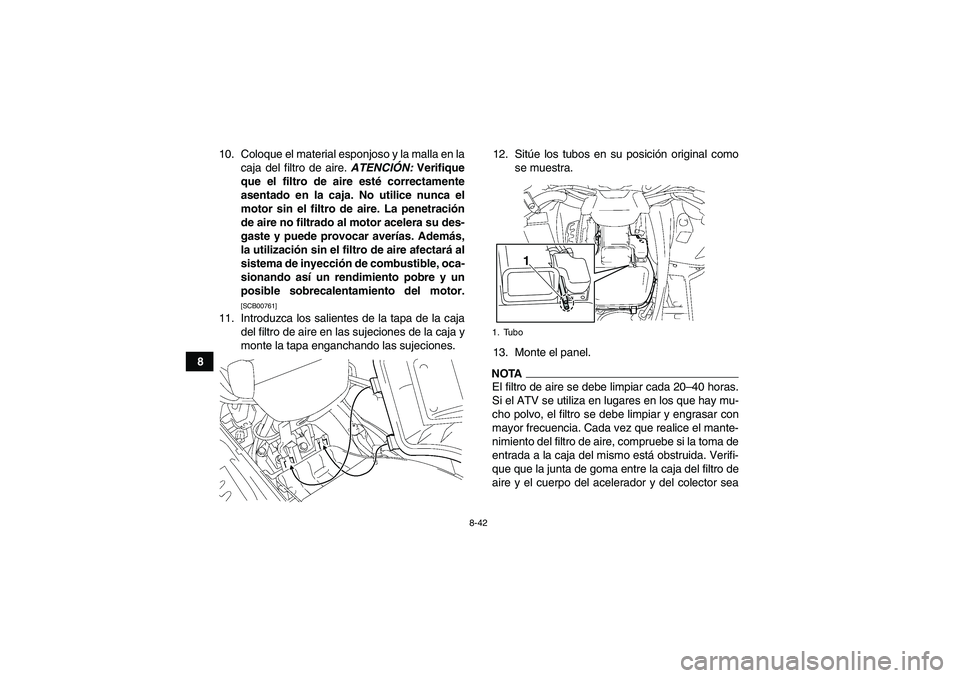

8-42
810. Coloque el material esponjoso y la malla en la
caja del filtro de aire. ATENCIÓN: Verifique
que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. La penetración
de aire no filtrado al motor acelera su des-
gaste y puede provocar averías. Además,
la utilización sin el filtro de aire afectará al
sistema de inyección de combustible, oca-
sionando así un rendimiento pobre y un
posible sobrecalentamiento del motor.
[SCB00761]
11. Introduzca los salientes de la tapa de la caja
del filtro de aire en las sujeciones de la caja y
monte la tapa enganchando las sujeciones.12. Sitúe los tubos en su posición original como
se muestra.
13. Monte el panel.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y el cuerpo del acelerador y del colector sea1. Tubo
1
U28P61S0.book Page 42 Wednesday, March 18, 2009 9:46 AM
