YAMAHA GRIZZLY 550 2015 Manuale de Empleo (in Spanish)

4-10
4
NOTASi los dígitos del velocímetro aparecieran como se
muestra cuando NO se está presionando el inte-
rruptor, podría deberse a un mal funcionamiento
del sistema eléctrico. En tal caso, lleve el ATV a un
concesionario Yamaha tan pronto como sea posi-
ble.
ADVERTENCIA
SWB00151Circule siempre a baja velocidad cuando el
ATV esté en el modo de tracción en las cuatro
ruedas con bloqueo del diferencial, y realice
las maniobras con un margen de tiempo y dis-
tancia superior al habitual.Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando.
SBU26607Interruptor manual de tracción en las cuatro
ruedas “2WD”/“4WD”
ADVERTENCIA
SWB00164Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente.
U2LB61S0.book Page 10 Monday, February 17, 2014 3:04 PM

4-11
4Este ATV está provisto de un interruptor que per-
mite cambiar de tracción en dos ruedas a tracción
en las cuatro ruedas y viceversa. Seleccione la
tracción adecuada según el terreno y las condi-
ciones de manejo.

“2WD” (tracción a dos ruedas): La potencia se
suministra sólo a las ruedas traseras.
 “4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
Para cambiar de tracción a dos ruedas a tracción
a las cuatro ruedas, pare el ATV y sitúe el conmu-
tador en la posición “4WD”. A continuación, el in-
dicador de tracción “ ” se ilumina en la pantalla
multifunción.
Para cambiar de tracción a las cuatro ruedas a
tracción a dos ruedas, pare el ATV y sitúe el con-
mutador en la posición “2WD”.
SBU30462Interruptor de bloqueo del diferencial manual
“4WD”/“LOCK”
ADVERTENCIA
SWB00132Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo del
diferencial. El ATV podría ponerse en movi-1. Interruptor manual de tracción en las cuatro ruedas “2WD”/“4WD”
2WD
4WD
1
U2LB61S0.book Page 11 Monday, February 17, 2014 3:04 PM

4-12
4
miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.

ADVERTENCIA
SWB00141Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando. Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la
tracción en las cuatro ruedas. Seleccione la posi-
ción adecuada del interruptor según el terreno y
las condiciones de manejo. 
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
 “LOCK” (tracción a las cuatro ruedas con el di-
ferencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, to-
das las ruedas giran a la misma velocidad.
1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial “4WD”/“LOCK”
2WD
4WD
1
2
U2LB61S0.book Page 12 Monday, February 17, 2014 3:04 PM

4-13
4Para bloquear el diferencial con la tracción a las
cuatro ruedas, compruebe que el interruptor ma-
nual de tracción a las cuatro ruedas se encuentre
en la posición “4WD”.
Detenga el ATV, mueva la palanca de bloqueo del
diferencial a la posición (a) y, a continuación, pulse
el interruptor de bloqueo del diferencial a la posi-
ción “LOCK”. Cuando se bloquea el diferencial, la
luz indicadora “DIFF. LOCK” se enciende y se ilu-
mina el indicador “ ” en el visor multifunción. Para desbloquear el diferencial, pare el ATV y si-
túe el interruptor en la posición “4WD”.
NOTA
Cuando el interruptor se sitúa en la posición
“LOCK” o en la posición “4WD”, el indicador y
el testigo de bloqueo del diferencial parpadean
hasta que este queda completamente bloquea-
do o desbloqueado.
 Cuando el indicador y la luz indicadora estén
parpadeando, gire el manillar hacia atrás y ade-
lante: ayudará a que se acople o desacople el
bloqueo del diferencial.
1. Palanca del bloqueo del diferencial
2. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2WD
4WD
2
1
(a)
1. Interruptor manual de bloqueo del diferencial “4WD”/“LOCK”
LOCK4WD
1
U2LB61S0.book Page 13 Monday, February 17, 2014 3:04 PM

4-14
4

Mientras el diferencial no esté debidamente
acoplado o desacoplado (es decir, cuando el in-
dicador y el testigo estén parpadeando), la ve-
locidad del vehículo quedará limitada hasta que
el diferencial esté completamente acoplado o
desacoplado.
 Cuando el ATV está en el modo de bloqueo del
diferencial con tracción en las cuatro ruedas, la
velocidad máxima de marcha se limita a 35
km/h (22 mi/h). Sin embargo, si las condiciones
requieren que se disponga de más potencia,
presione y mantenga presionado el interruptor
de cancelación, para cancelar la función del li-
mitador de velocidad con el diferencial blo-
queado. (Consulte la página 4-9 para conocer
una explicación más detallada de este interrup-
tor).
SBU18283Maneta de aceleraciónUna vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro. Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
1. Maneta de aceleración
2WD
4WD
1
U2LB61S0.book Page 14 Monday, February 17, 2014 3:04 PM

4-15
4
SBU18324Limitador de velocidadEl ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponi- ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-47). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
3. Apriete la contratuerca.SBU18392Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
2
1
3
(b)
(a)
U2LB61S0.book Page 15 Monday, February 17, 2014 3:04 PM

4-16
4
SBU18443Pedal del freno y maneta del freno tra-
seroEl pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-

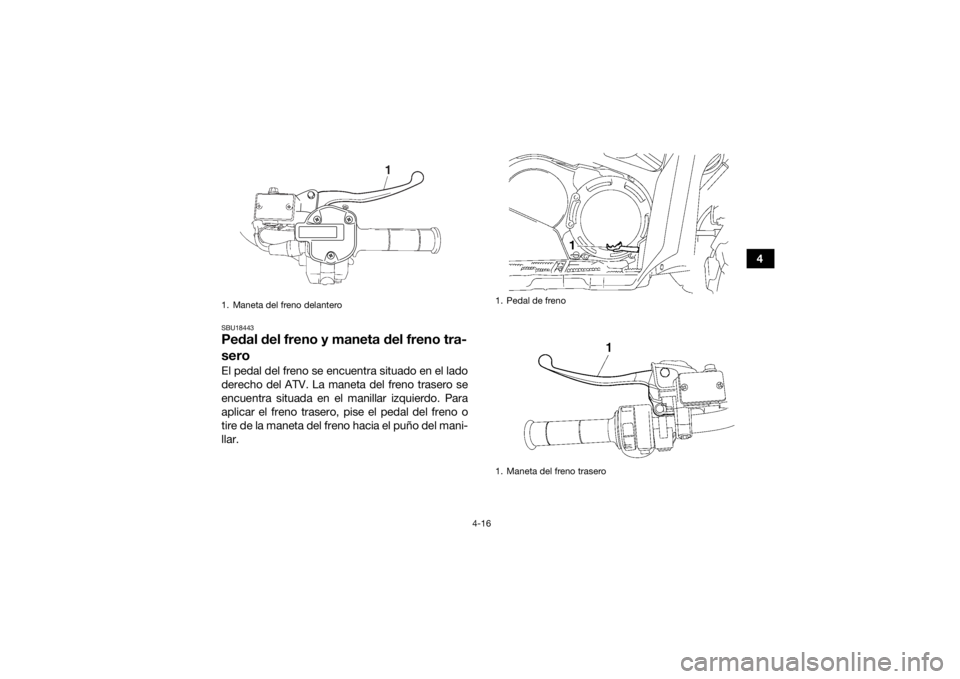

llar.1. Maneta del freno delantero
1. Pedal de freno
1. Maneta del freno trasero
U2LB61S0.book Page 16 Monday, February 17, 2014 3:04 PM

4-17
4
SBU18612Palanca de selección de marchaLa palanca de selección de marcha se emplea
para poner el ATV en punto muerto o estaciona-
miento, o hacer que circule en marchas largas,
cortas o marcha atrás. Consulte la sección “Fun-
cionamiento de la palanca de selección de mar-
cha y conducción hacia atrás” en la página 6-2
para obtener más información sobre el funciona-
miento de la palanca de selección de marcha.
SBU27351Tapón del depósito de gasolinaPara extraer el tapón del depósito de gasolina
Abra la cubierta del tapón del depósito de gasoli-
na y extraiga el tapón girándolo en sentido contra-
rio a las agujas del reloj.

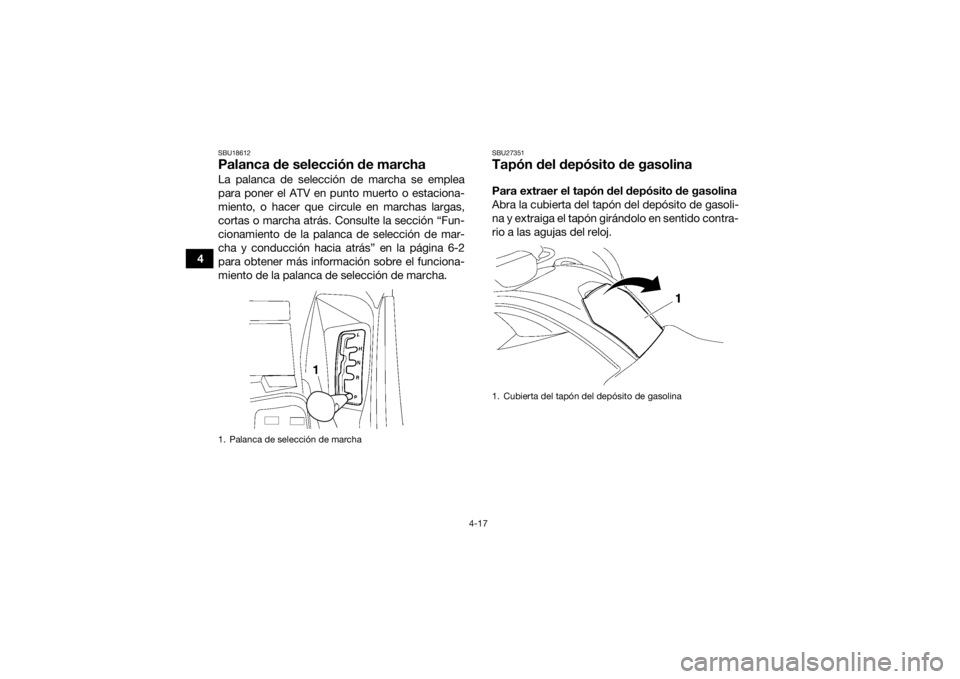

1. Palanca de selección de marcha
1. Cubierta del tapón del depósito de gasolina
U2LB61S0.book Page 17 Monday, February 17, 2014 3:04 PM

4-18
4
Para colocar el tapón del depósito de gasolina
Coloque el tapón del depósito de gasolina girán-
dolo en el sentido de las agujas del reloj hasta que
escuche un chasquido y, a continuación, cierre la
cubierta del tapón.
SBU18757GasolinaCompruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debe quedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras
fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósi-
to. Interrumpa el suministro cuando la gasoli-
na llegue a la parte inferior del tubo de
llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde.
1. Tapón del depósito de gasolinaU2LB61S0.book Page 18 Monday, February 17, 2014 3:04 PM

4-19
43. Absorba inmediatamente con un trapo la ga-solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito al máximo en el
sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra-
mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese. ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape.
1. Nivel de combustible máximo
2. Tubo de llenado del depósito de gasolinaGasolina recomendada:Únicamente gasolina normal sin plomo
Para Europa: Únicamente gasolina normal
sin plomo de 95 octanos o superior
Capacidad del depósito de gasolina: 20.0 L (5.28 US gal, 4.40 Imp.gal)
Reserva: 4.5 L (1.19 US gal, 0.99 Imp.gal)
U2LB61S0.book Page 19 Monday, February 17, 2014 3:04 PM
