YAMAHA GRIZZLY 660 2007 Manuale de Empleo (in Spanish)

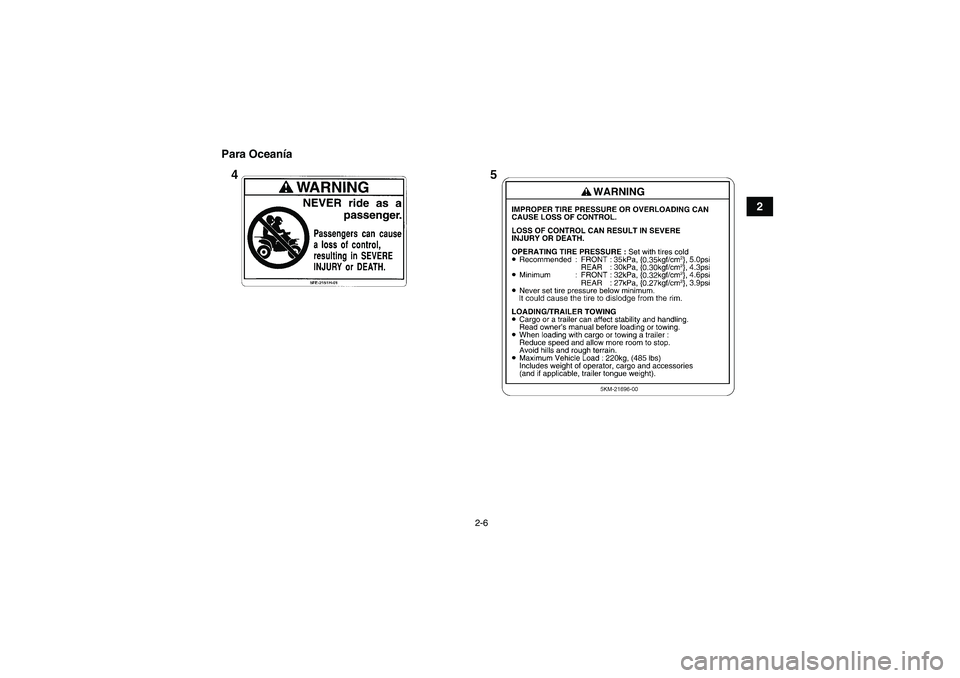

2-6
2 Para Oceanía
U2C661S0.book Page 6 Thursday, March 16, 2006 1:15 PM

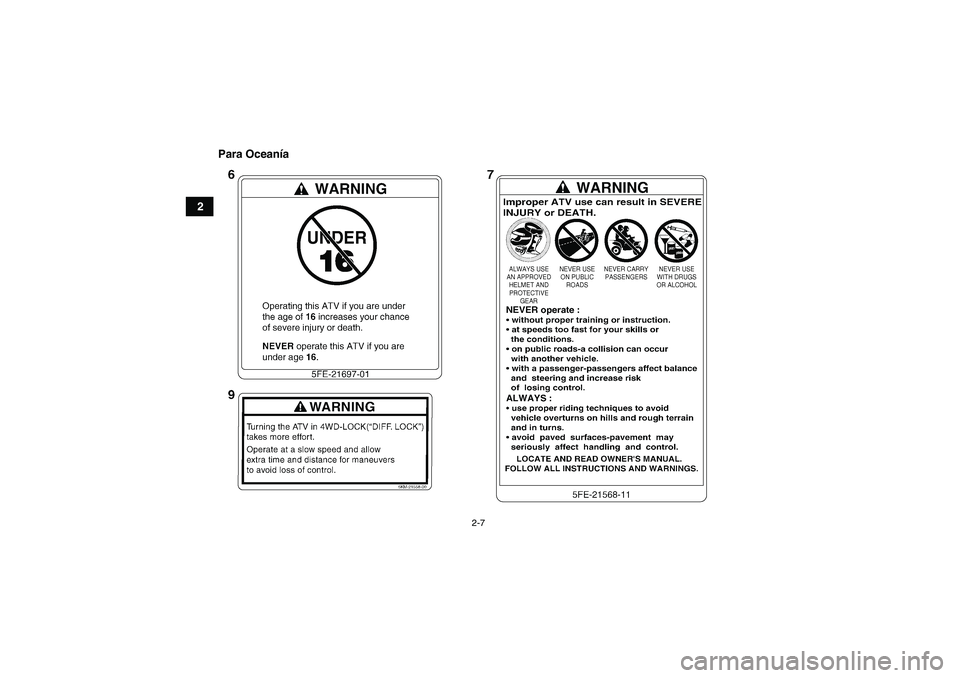

2-7
2Para Oceanía
U2C661S0.book Page 7 Thursday, March 16, 2006 1:15 PM

3-1
3
SBU17680

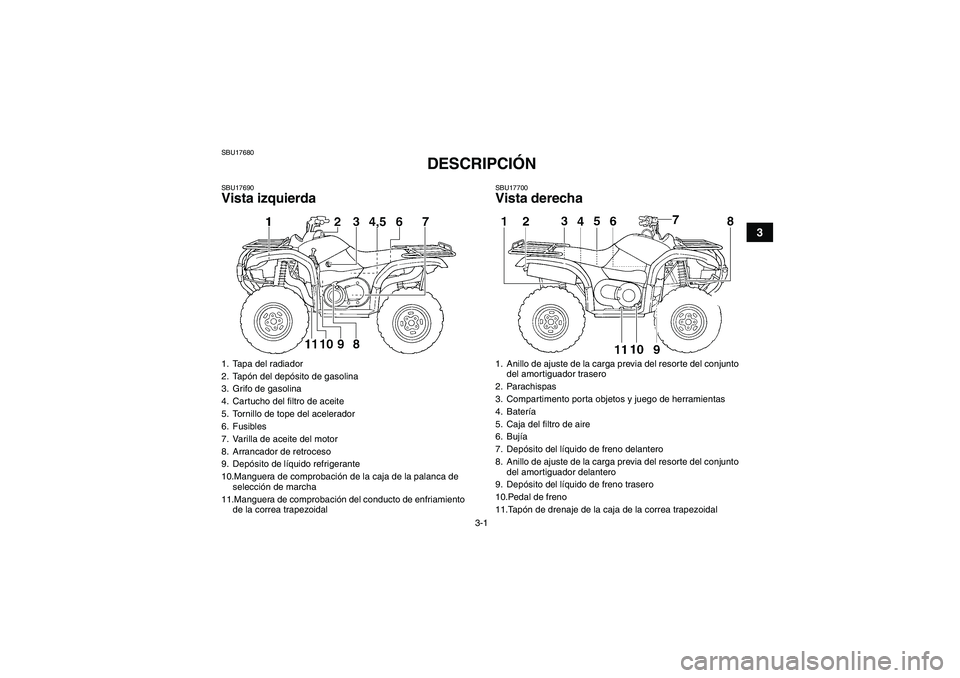

DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Tapa del radiador
2. Tapón del depósito de gasolina
3. Grifo de gasolina
4. Cartucho del filtro de aceite
5. Tornillo de tope del acelerador
6. Fusibles
7. Varilla de aceite del motor
8. Arrancador de retroceso
9. Depósito de líquido refrigerante
10.Manguera de comprobación de la caja de la palanca de
selección de marcha
11.Manguera de comprobación del conducto de enfriamiento
de la correa trapezoidal
1. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador trasero
2. Parachispas
3. Compartimento porta objetos y juego de herramientas
4. Batería
5. Caja del filtro de aire
6. Bujía
7. Depósito del líquido de freno delantero
8. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador delantero
9. Depósito del líquido de freno trasero
10.Pedal de freno
11.Tapón de drenaje de la caja de la correa trapezoidal
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

3-2
3

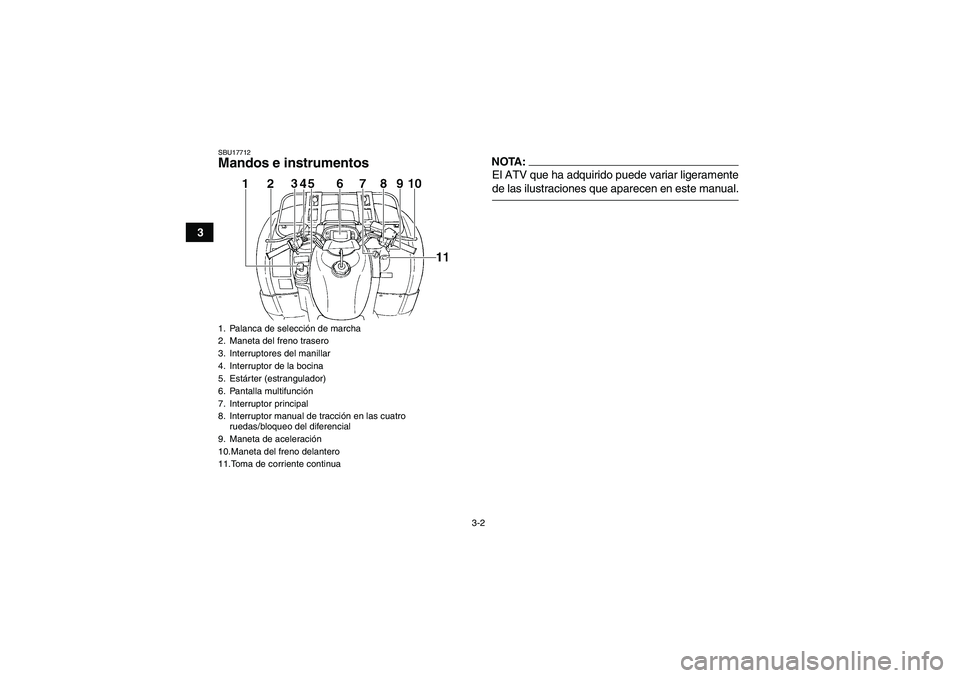

SBU17712Mandos e instrumentos
NOTA:El ATV que ha adquirido puede variar ligeramentede las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Interruptor de la bocina
5. Estárter (estrangulador)
6. Pantalla multifunción
7. Interruptor principal
8. Interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial
9. Maneta de aceleración
10.Maneta del freno delantero
11.Toma de corriente continuaU2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

4-1
4
SBU17730

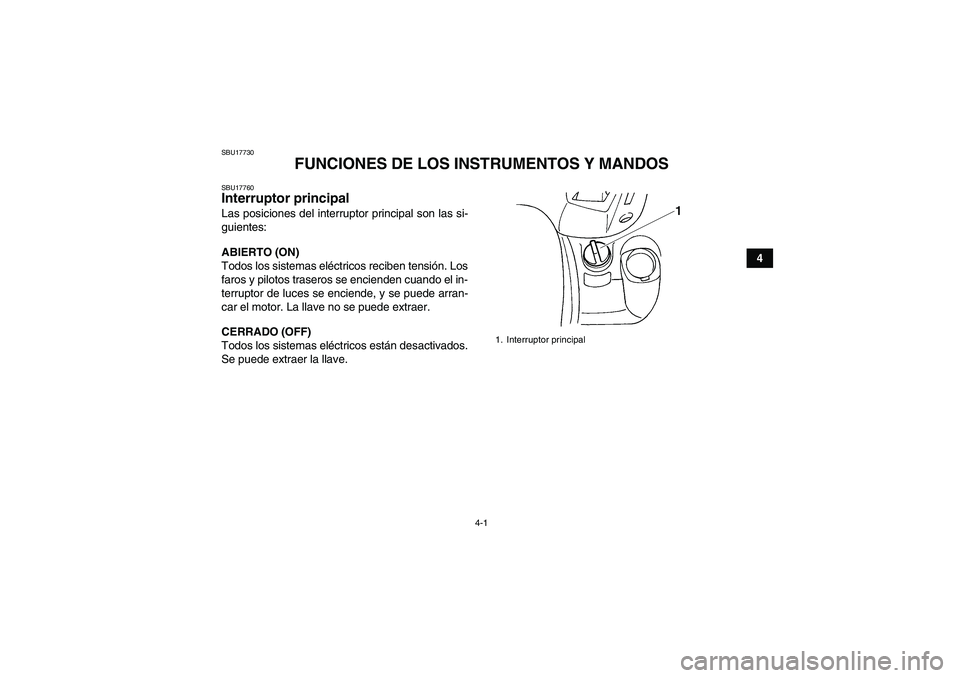

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

4-2
4

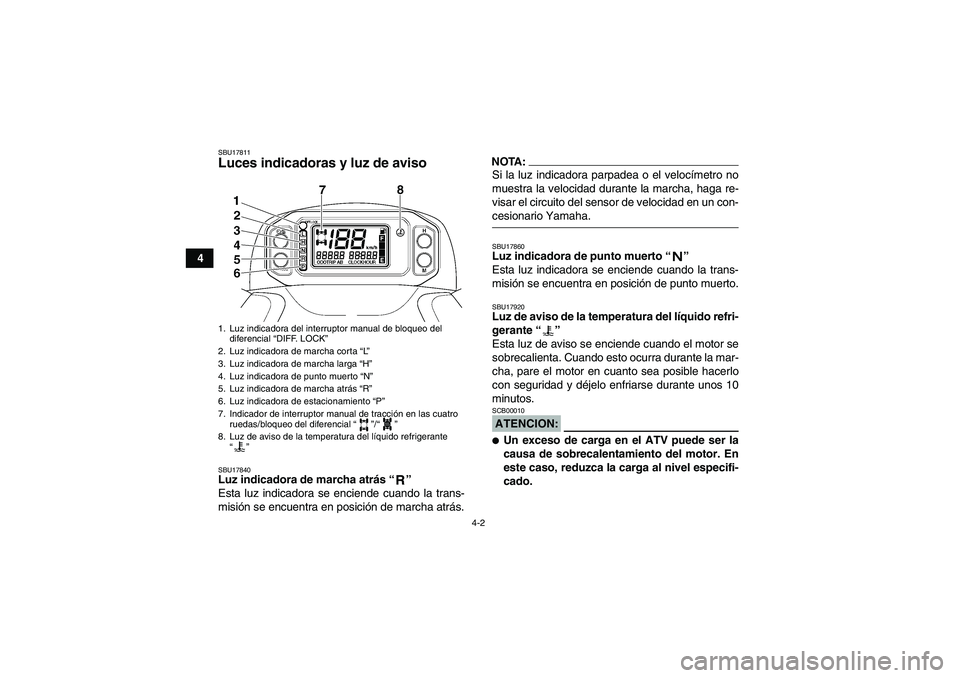

SBU17811Luces indicadoras y luz de aviso SBU17840Luz indicadora de marcha atrás “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.
NOTA:Si la luz indicadora parpadea o el velocímetro no
muestra la velocidad durante la marcha, haga re-
visar el circuito del sensor de velocidad en un con-cesionario Yamaha.SBU17860Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17920Luz de aviso de la temperatura del líquido refri-
gerante “”
Esta luz de aviso se enciende cuando el motor se
sobrecalienta. Cuando esto ocurra durante la mar-
cha, pare el motor en cuanto sea posible hacerlo
con seguridad y déjelo enfriarse durante unos 10
minutos.ATENCION:SCB00010
Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.
1. Luz indicadora del interruptor manual de bloqueo del
diferencial “DIFF. LOCK”
2. Luz indicadora de marcha corta “L”
3. Luz indicadora de marcha larga “H”
4. Luz indicadora de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial “”/“”
8. Luz de aviso de la temperatura del líquido refrigerante
“”
DIFF.
LOCK
U2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

4-3
4

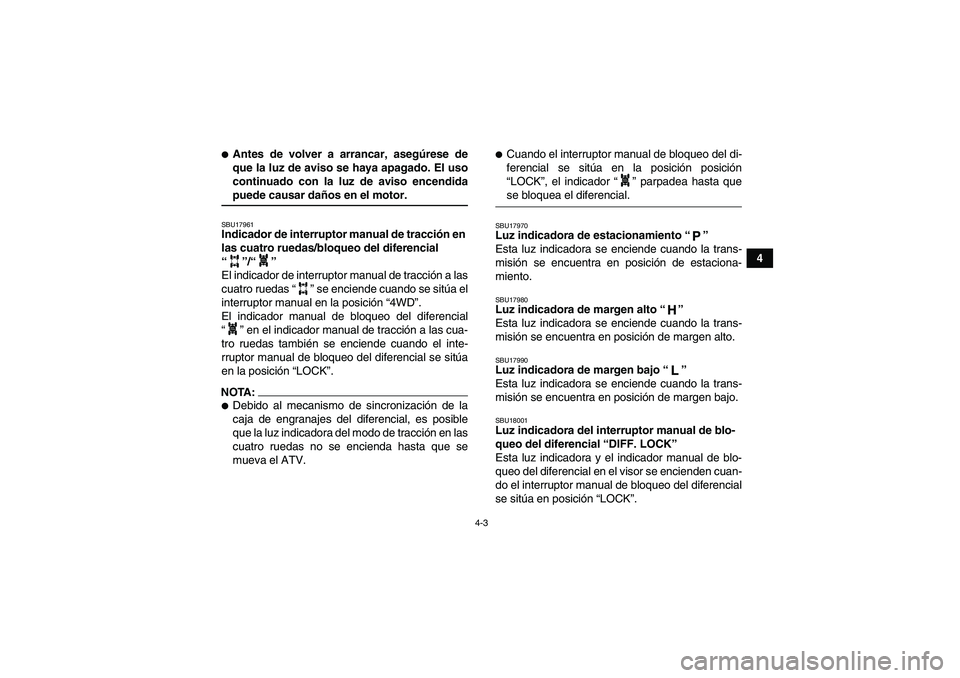

Antes de volver a arrancar, asegúrese de
que la luz de aviso se haya apagado. El uso
continuado con la luz de aviso encendidapuede causar daños en el motor.SBU17961Indicador de interruptor manual de tracción en
las cuatro ruedas/bloqueo del diferencial
“”/“”
El indicador de interruptor manual de tracción a las
cuatro ruedas “” se enciende cuando se sitúa el
interruptor manual en la posición “4WD”.
El indicador manual de bloqueo del diferencial
“” en el indicador manual de tracción a las cua-
tro ruedas también se enciende cuando el inte-
rruptor manual de bloqueo del diferencial se sitúa
en la posición “LOCK”.NOTA:
Debido al mecanismo de sincronización de la
caja de engranajes del diferencial, es posible
que la luz indicadora del modo de tracción en las
cuatro ruedas no se encienda hasta que se
mueva el ATV.

Cuando el interruptor manual de bloqueo del di-
ferencial se sitúa en la posición posición
“LOCK”, el indicador “” parpadea hasta quese bloquea el diferencial.SBU17970Luz indicadora de estacionamiento “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de estaciona-
miento.SBU17980Luz indicadora de margen alto “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen alto.SBU17990Luz indicadora de margen bajo “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen bajo.SBU18001Luz indicadora del interruptor manual de blo-
queo del diferencial “DIFF. LOCK”
Esta luz indicadora y el indicador manual de blo-
queo del diferencial en el visor se encienden cuan-
do el interruptor manual de bloqueo del diferencial
se sitúa en posición “LOCK”.
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

4-4
4
NOTA:Cuando el interruptor se sitúa en posición “LOCK”,
la luz indicadora del interruptor manual de bloqueo
del diferencial parpadea hasta que se bloquea eldiferencial.

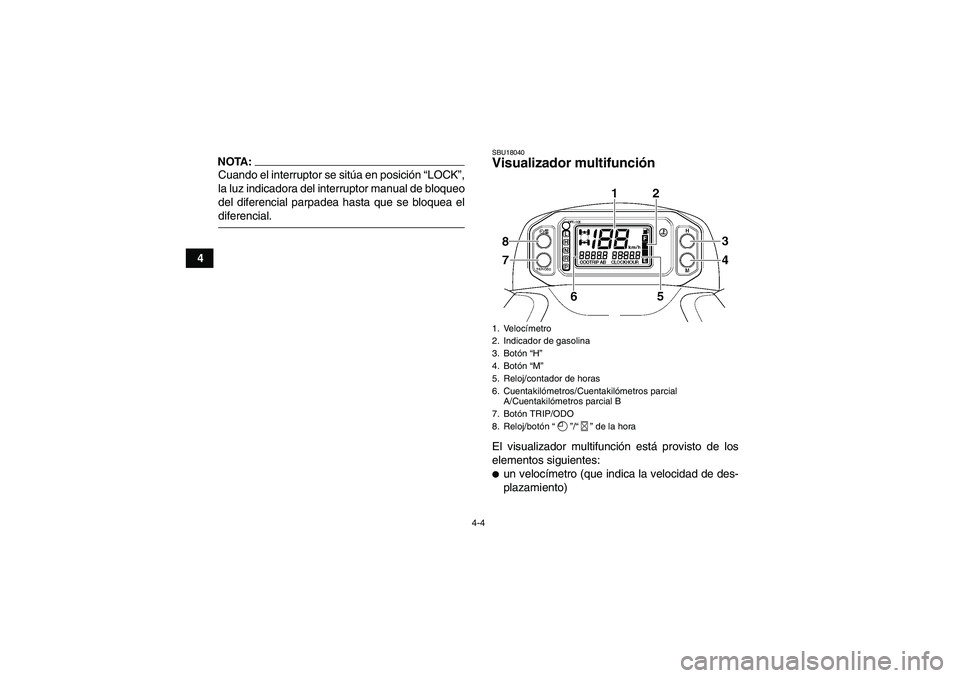

SBU18040Visualizador multifunción El visualizador multifunción está provisto de los
elementos siguientes:
un velocímetro (que indica la velocidad de des-
plazamiento)1. Velocímetro
2. Indicador de gasolina
3. Botón “H”
4. Botón “M”
5. Reloj/contador de horas
6. Cuentakilómetros/Cuentakilómetros parcial
A/Cuentakilómetros parcial B
7. Botón TRIP/ODO
8. Reloj/botón “”/“” de la hora
U2C661S0.book Page 4 Thursday, March 16, 2006 1:15 PM

4-5
4

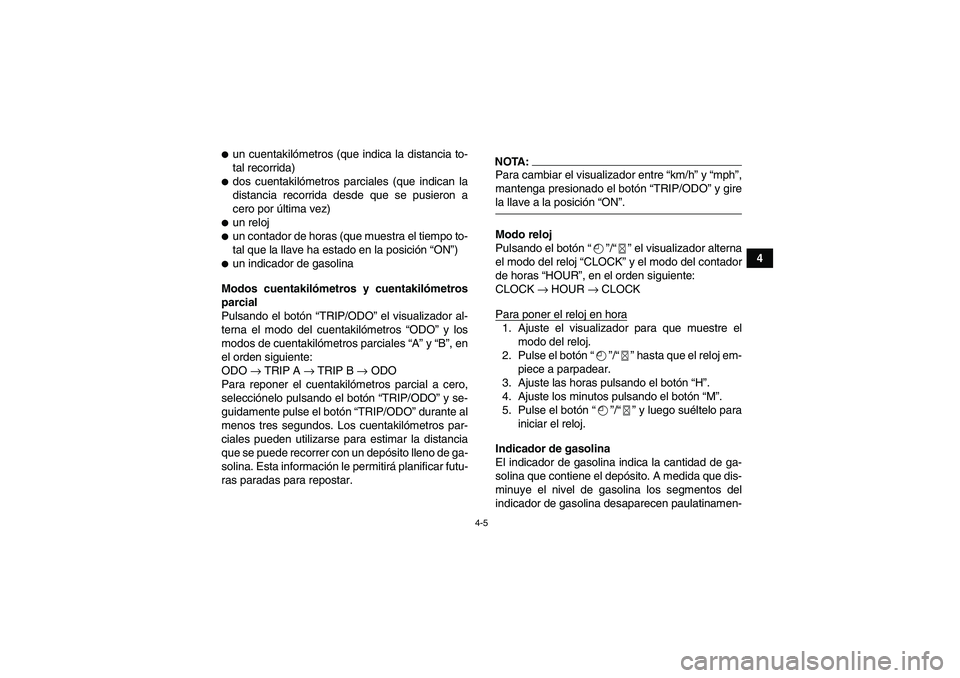

un cuentakilómetros (que indica la distancia to-
tal recorrida)
dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a
cero por última vez)
un reloj
un contador de horas (que muestra el tiempo to-
tal que la llave ha estado en la posición “ON”)
un indicador de gasolina
Modos cuentakilómetros y cuentakilómetros
parcial
Pulsando el botón “TRIP/ODO” el visualizador al-
terna el modo del cuentakilómetros “ODO” y los
modos de cuentakilómetros parciales “A” y “B”, en
el orden siguiente:
ODO → TRIP A → TRIP B → ODO
Para reponer el cuentakilómetros parcial a cero,
selecciónelo pulsando el botón “TRIP/ODO” y se-
guidamente pulse el botón “TRIP/ODO” durante al
menos tres segundos. Los cuentakilómetros par-
ciales pueden utilizarse para estimar la distancia
que se puede recorrer con un depósito lleno de ga-
solina. Esta información le permitirá planificar futu-
ras paradas para repostar.
NOTA:Para cambiar el visualizador entre “km/h” y “mph”,
mantenga presionado el botón “TRIP/ODO” y girela llave a la posición “ON”.
Modo reloj
Pulsando el botón “”/“” el visualizador alterna
el modo del reloj “CLOCK” y el modo del contador
de horas “HOUR”, en el orden siguiente:
CLOCK → HOUR → CLOCK
Para poner el reloj en hora1. Ajuste el visualizador para que muestre el
modo del reloj.
2. Pulse el botón “”/“” hasta que el reloj em-
piece a parpadear.
3. Ajuste las horas pulsando el botón “H”.
4. Ajuste los minutos pulsando el botón “M”.
5. Pulse el botón “”/“” y luego suéltelo para
iniciar el reloj.
Indicador de gasolina
El indicador de gasolina indica la cantidad de ga-
solina que contiene el depósito. A medida que dis-
minuye el nivel de gasolina los segmentos del
indicador de gasolina desaparecen paulatinamen-
U2C661S0.book Page 5 Thursday, March 16, 2006 1:15 PM

4-6

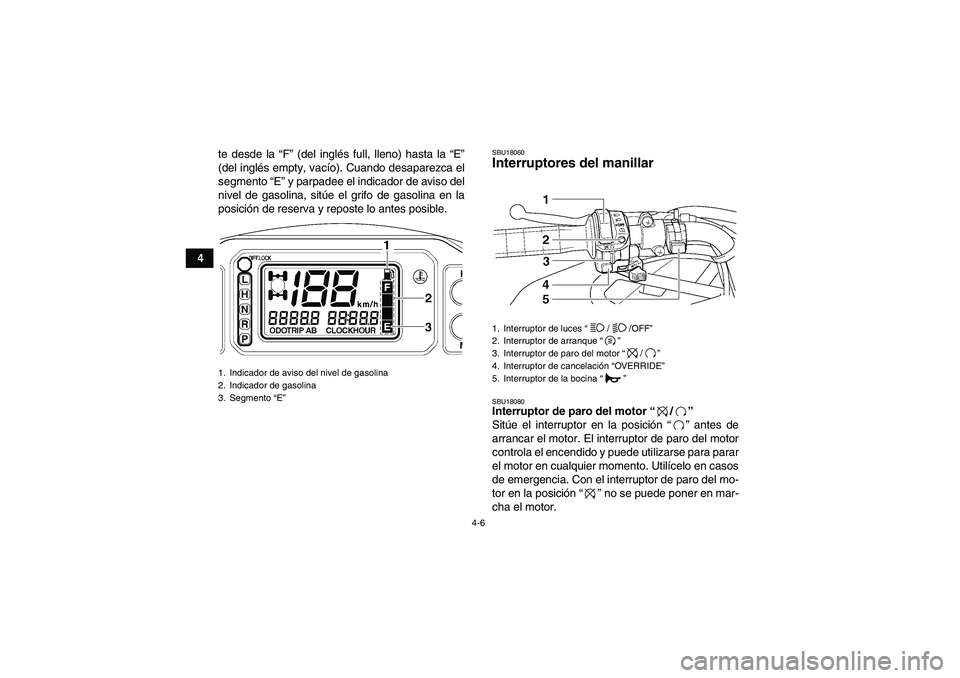

4te desde la “F” (del inglés full, lleno) hasta la “E”
(del inglés empty, vacío). Cuando desaparezca el
segmento “E” y parpadee el indicador de aviso del
nivel de gasolina, sitúe el grifo de gasolina en la
posición de reserva y reposte lo antes posible.
SBU18060Interruptores del manillar SBU18080Interruptor de paro del motor “/”
Sitúe el interruptor en la posición “” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición “” no se puede poner en mar-
cha el motor.
1. Indicador de aviso del nivel de gasolina
2. Indicador de gasolina
3. Segmento “E”
1. Interruptor de luces “/ /OFF”
2. Interruptor de arranque “”
3. Interruptor de paro del motor “/”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina “”
U2C661S0.book Page 6 Thursday, March 16, 2006 1:15 PM
