YAMAHA GRIZZLY 660 2007 Manuale de Empleo (in Spanish)

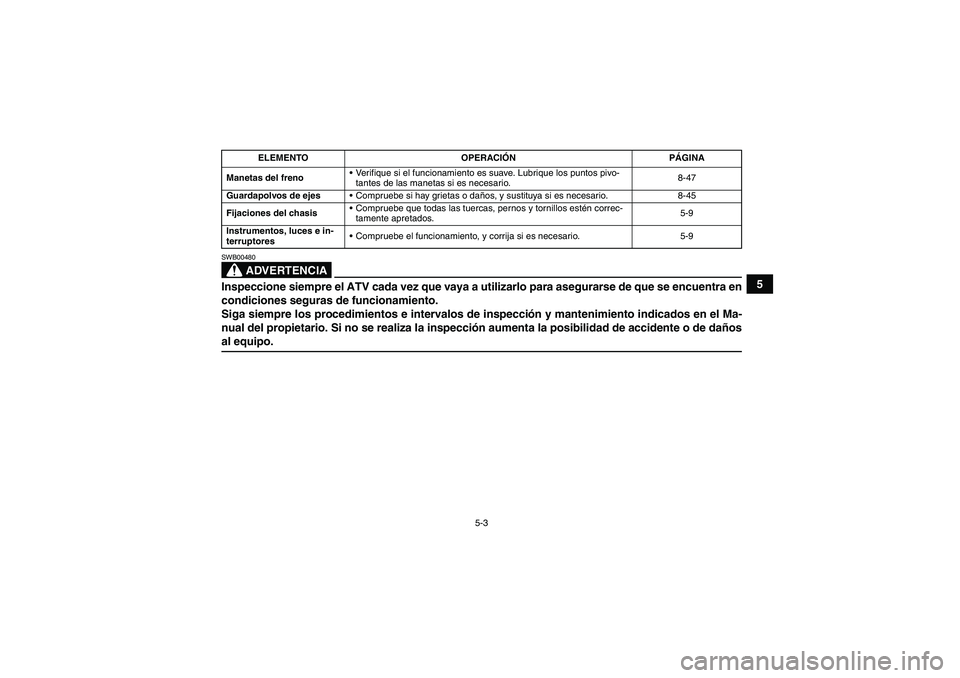

5-3
5
ADVERTENCIA
SWB00480Inspeccione siempre el ATV cada vez que vaya a utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Ma-
nual del propietario. Si no se realiza la inspección aumenta la posibilidad de accidente o de dañosal equipo.Manetas del frenoVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-47
Guardapolvos de ejesCompruebe si hay grietas o daños, y sustituya si es necesario. 8-45
Fijaciones del chasisCompruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-9
Instrumentos, luces e in-
terruptoresCompruebe el funcionamiento, y corrija si es necesario. 5-9 ELEMENTO OPERACIÓNPÁGINA
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

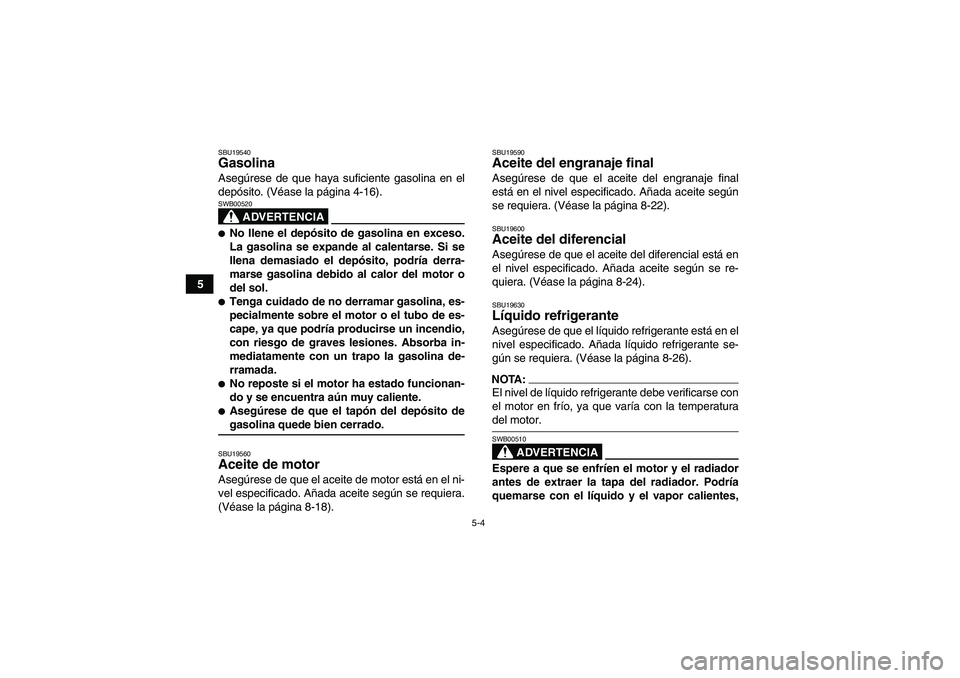

5-4
5
SBU19540Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-16).
ADVERTENCIA
SWB00520
No llene el depósito de gasolina en exceso.
La gasolina se expande al calentarse. Si se
llena demasiado el depósito, podría derra-
marse gasolina debido al calor del motor o
del sol.
Tenga cuidado de no derramar gasolina, es-
pecialmente sobre el motor o el tubo de es-
cape, ya que podría producirse un incendio,
con riesgo de graves lesiones. Absorba in-
mediatamente con un trapo la gasolina de-
rramada.
No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.
Asegúrese de que el tapón del depósito degasolina quede bien cerrado.SBU19560Aceite de motor Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-18).
SBU19590Aceite del engranaje final Asegúrese de que el aceite del engranaje final
está en el nivel especificado. Añada aceite según
se requiera. (Véase la página 8-22).SBU19600Aceite del diferencial Asegúrese de que el aceite del diferencial está en
el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-24).SBU19630Líquido refrigerante Asegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-26).NOTA:El nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperaturadel motor.
ADVERTENCIA
SWB00510Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
U2C661S0.book Page 4 Thursday, March 16, 2006 1:15 PM

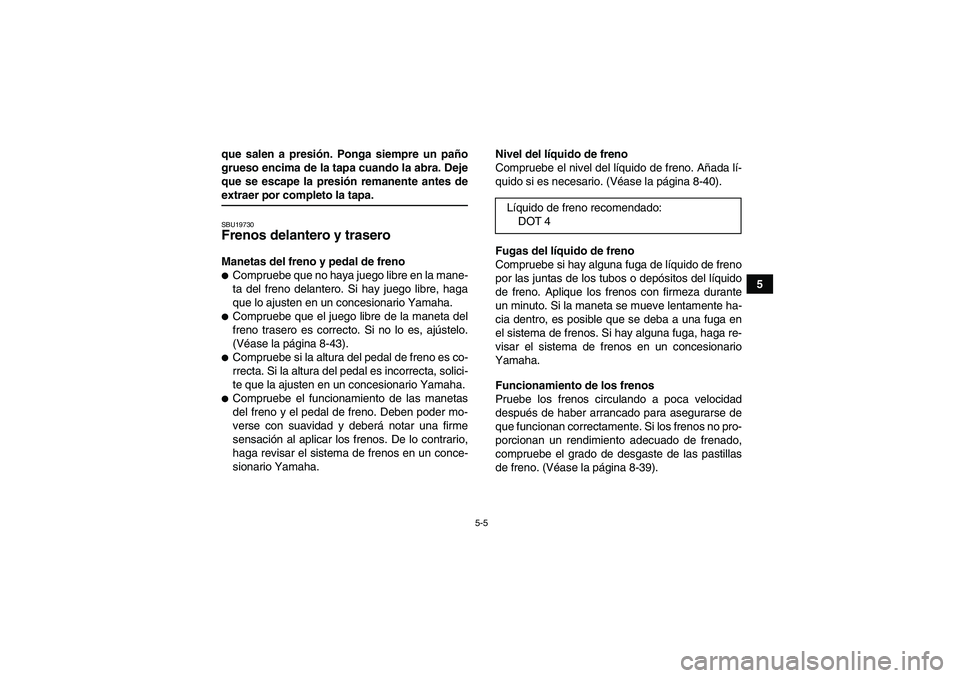

5-5
5 que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.SBU19730Frenos delantero y trasero Manetas del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno delantero. Si hay juego libre, haga
que lo ajusten en un concesionario Yamaha.
Compruebe que el juego libre de la maneta del
freno trasero es correcto. Si no lo es, ajústelo.
(Véase la página 8-43).
Compruebe si la altura del pedal de freno es co-
rrecta. Si la altura del pedal es incorrecta, solici-
te que la ajusten en un concesionario Yamaha.
Compruebe el funcionamiento de las manetas
del freno y el pedal de freno. Deben poder mo-
verse con suavidad y deberá notar una firme
sensación al aplicar los frenos. De lo contrario,
haga revisar el sistema de frenos en un conce-
sionario Yamaha.Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-40).
Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si la maneta se mueve lentamente ha-
cia dentro, es posible que se deba a una fuga en
el sistema de frenos. Si hay alguna fuga, haga re-
visar el sistema de frenos en un concesionario
Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-39). Líquido de freno recomendado:
DOT 4
U2C661S0.book Page 5 Thursday, March 16, 2006 1:15 PM

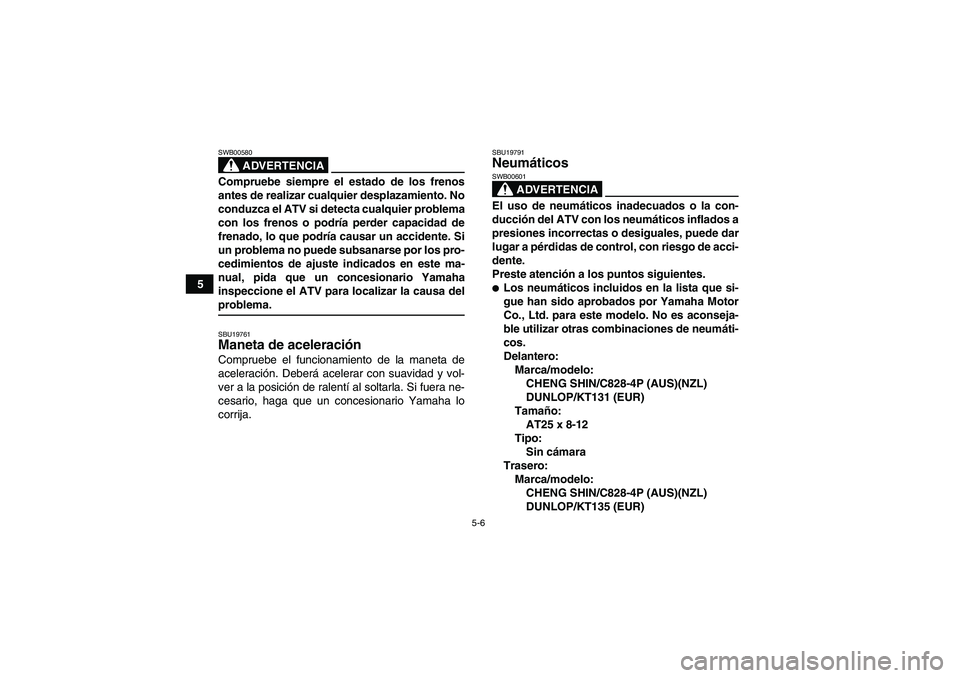

5-6
5
ADVERTENCIA
SWB00580Compruebe siempre el estado de los frenos
antes de realizar cualquier desplazamiento. No
conduzca el ATV si detecta cualquier problema
con los frenos o podría perder capacidad de
frenado, lo que podría causar un accidente. Si
un problema no puede subsanarse por los pro-
cedimientos de ajuste indicados en este ma-
nual, pida que un concesionario Yamaha
inspeccione el ATV para localizar la causa delproblema.SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19791Neumáticos
ADVERTENCIA
SWB00601El uso de neumáticos inadecuados o la con-
ducción del ATV con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.
Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co., Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumáti-
cos.
Delantero:
Marca/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT131 (EUR)
Tamaño:
AT25 x 8-12
Tipo:
Sin cámara
Trasero:
Marca/modelo:
CHENG SHIN/C828-4P (AUS)(NZL)
DUNLOP/KT135 (EUR)
U2C661S0.book Page 6 Thursday, March 16, 2006 1:15 PM

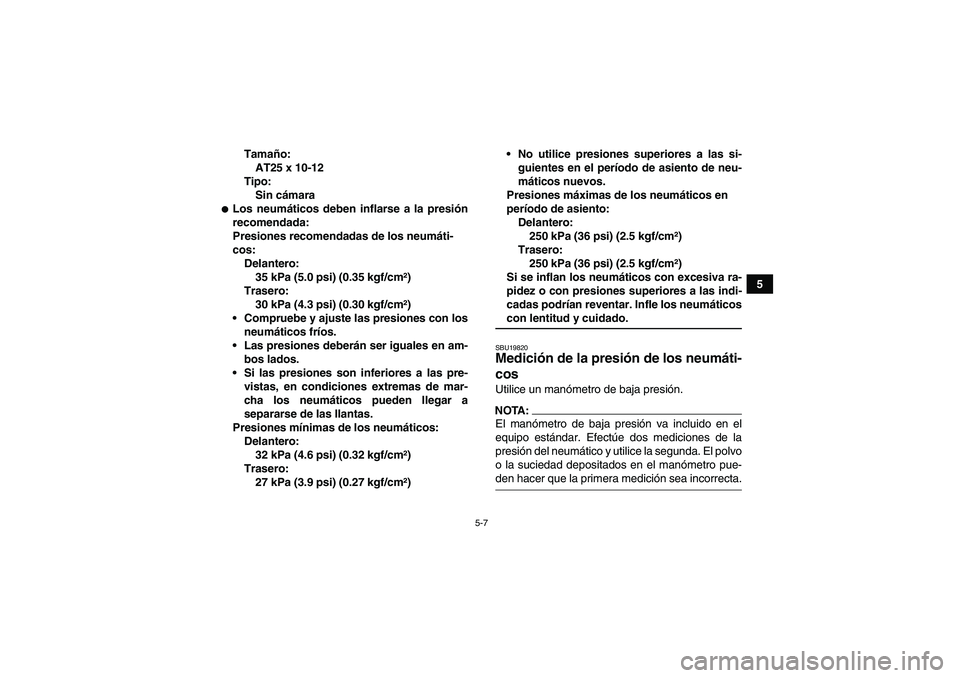

5-7
5 Tamaño:
AT25 x 10-12
Tipo:
Sin cámara

Los neumáticos deben inflarse a la presión
recomendada:
Presiones recomendadas de los neumáti-
cos:
Delantero:
35 kPa (5.0 psi) (0.35 kgf/cm²)
Trasero:
30 kPa (4.3 psi) (0.30 kgf/cm²)
Compruebe y ajuste las presiones con los
neumáticos fríos.
Las presiones deberán ser iguales en am-
bos lados.
Si las presiones son inferiores a las pre-
vistas, en condiciones extremas de mar-
cha los neumáticos pueden llegar a
separarse de las llantas.
Presiones mínimas de los neumáticos:
Delantero:
32 kPa (4.6 psi) (0.32 kgf/cm²)
Trasero:
27 kPa (3.9 psi) (0.27 kgf/cm²)No utilice presiones superiores a las si-
guientes en el período de asiento de neu-
máticos nuevos.
Presiones máximas de los neumáticos en
período de asiento:
Delantero:
250 kPa (36 psi) (2.5 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.5 kgf/cm²)
Si se inflan los neumáticos con excesiva ra-
pidez o con presiones superiores a las indi-
cadas podrían reventar. Infle los neumáticos
con lentitud y cuidado.SBU19820Medición de la presión de los neumáti-
cos Utilice un manómetro de baja presión.NOTA:El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-den hacer que la primera medición sea incorrecta.
U2C661S0.book Page 7 Thursday, March 16, 2006 1:15 PM

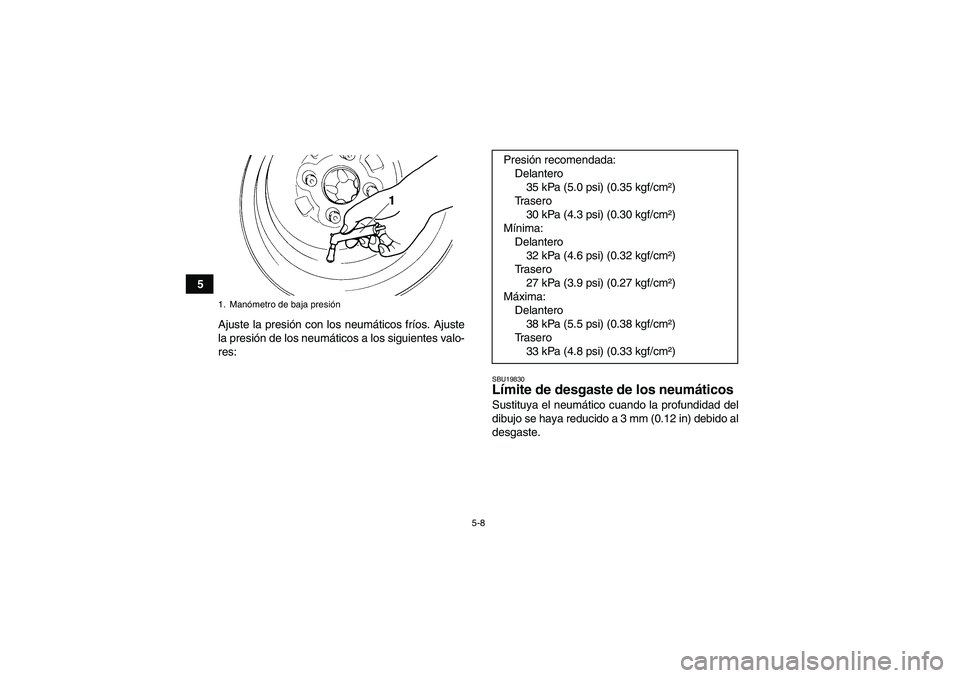

5-8
5
Ajuste la presión con los neumáticos fríos. Ajuste
la presión de los neumáticos a los siguientes valo-
res:
SBU19830Límite de desgaste de los neumáticos Sustituya el neumático cuando la profundidad del
dibujo se haya reducido a 3 mm (0.12 in) debido al
desgaste.
1. Manómetro de baja presión
Presión recomendada:
Delantero
35 kPa (5.0 psi) (0.35 kgf/cm²)
Trasero
30 kPa (4.3 psi) (0.30 kgf/cm²)
Mínima:
Delantero
32 kPa (4.6 psi) (0.32 kgf/cm²)
Trasero
27 kPa (3.9 psi) (0.27 kgf/cm²)
Máxima:
Delantero
38 kPa (5.5 psi) (0.38 kgf/cm²)
Trasero
33 kPa (4.8 psi) (0.33 kgf/cm²)
U2C661S0.book Page 8 Thursday, March 16, 2006 1:15 PM

5-9
5
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario.1. Límite de desgaste de los neumáticosU2C661S0.book Page 9 Thursday, March 16, 2006 1:15 PM

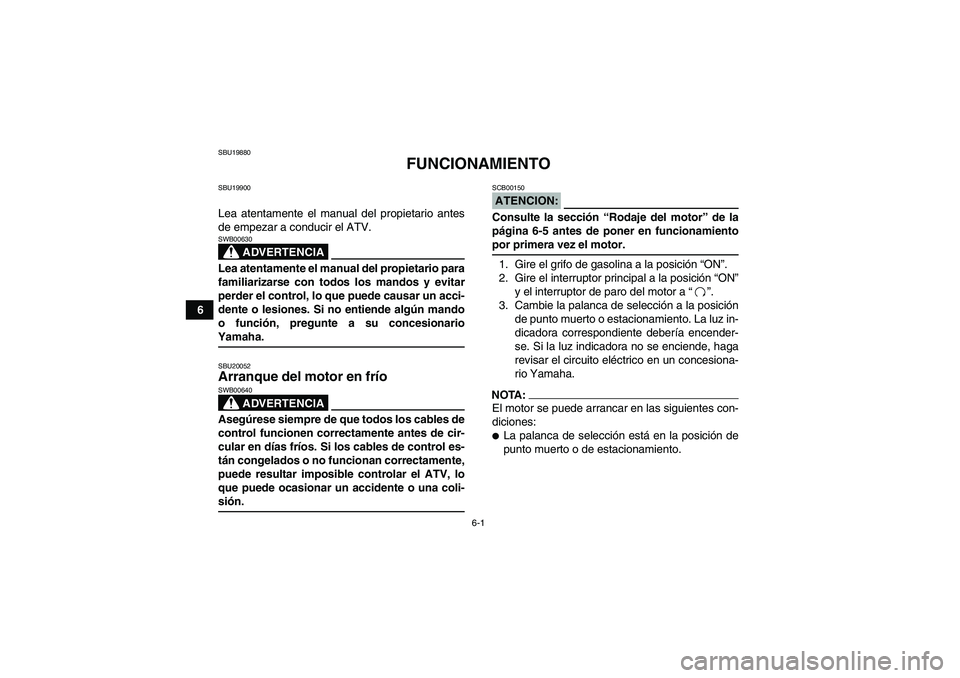

6-1
6
SBU19880
FUNCIONAMIENTO
SBU19900Lea atentamente el manual del propietario antes
de empezar a conducir el ATV.
ADVERTENCIA
SWB00630Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones. Si no entiende algún mando
o función, pregunte a su concesionarioYamaha.SBU20052Arranque del motor en frío
ADVERTENCIA
SWB00640Asegúrese siempre de que todos los cables de
control funcionen correctamente antes de cir-
cular en días fríos. Si los cables de control es-
tán congelados o no funcionan correctamente,
puede resultar imposible controlar el ATV, lo
que puede ocasionar un accidente o una coli-sión.
ATENCION:SCB00150Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamientopor primera vez el motor.
1. Gire el grifo de gasolina a la posición “ON”.
2. Gire el interruptor principal a la posición “ON”
y el interruptor de paro del motor a “”.
3. Cambie la palanca de selección a la posición
de punto muerto o estacionamiento. La luz in-
dicadora correspondiente debería encender-
se. Si la luz indicadora no se enciende, haga
revisar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:El motor se puede arrancar en las siguientes con-
diciones:
La palanca de selección está en la posición de
punto muerto o de estacionamiento.
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

6-2
6

La palanca del freno trasero está aplicada con la
palanca de selección en cualquier posición. Sin
embargo, se recomienda cambiar a la posición
de punto muerto o de estacionamiento antes dearrancar el motor.
4. Utilice el estárter (estrangulador) con respec-
to a la ilustración:
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).Posición de temp. ambiente/estárter (estrangu-
lador)
5. Aplique la palanca del freno trasero.
6. Cierre por completo la palanca del acelerador
y arranque el motor presionando el interruptor
de arranque.
NOTA:
Si el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo.
Espere unos segundos antes de intentarlo de
nuevo. Cada arranque debe ser lo más breve1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Estárter (estrangulador)
U2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

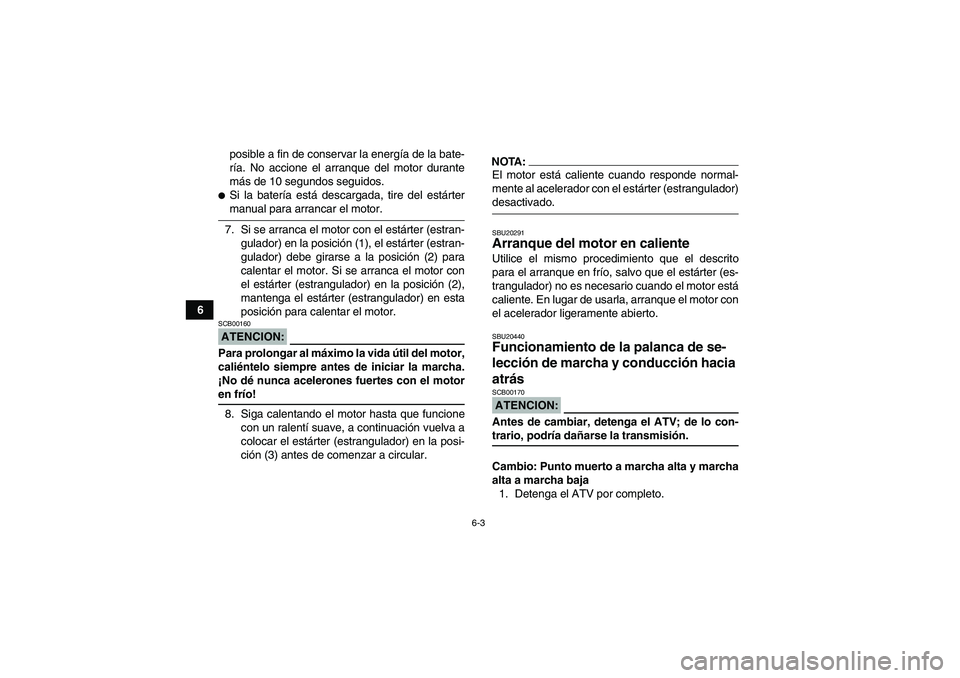

6-3
6posible a fin de conservar la energía de la bate-
ría. No accione el arranque del motor durante
más de 10 segundos seguidos.

Si la batería está descargada, tire del estártermanual para arrancar el motor.
7. Si se arranca el motor con el estárter (estran-
gulador) en la posición (1), el estárter (estran-
gulador) debe girarse a la posición (2) para
calentar el motor. Si se arranca el motor con
el estárter (estrangulador) en la posición (2),
mantenga el estárter (estrangulador) en esta
posición para calentar el motor.ATENCION:SCB00160Para prolongar al máximo la vida útil del motor,
caliéntelo siempre antes de iniciar la marcha.
¡No dé nunca acelerones fuertes con el motoren frío!
8. Siga calentando el motor hasta que funcione
con un ralentí suave, a continuación vuelva a
colocar el estárter (estrangulador) en la posi-
ción (3) antes de comenzar a circular.
NOTA:El motor está caliente cuando responde normal-
mente al acelerador con el estárter (estrangulador)desactivado.SBU20291Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor está
caliente. En lugar de usarla, arranque el motor con
el acelerador ligeramente abierto.SBU20440Funcionamiento de la palanca de se-
lección de marcha y conducción hacia
atrás ATENCION:SCB00170Antes de cambiar, detenga el ATV; de lo con-trario, podría dañarse la transmisión.
Cambio: Punto muerto a marcha alta y marcha
alta a marcha baja
1. Detenga el ATV por completo.
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM
