Page 31 of 168
4-7
4
FBU18170Bouton d’avertisseur “”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU18190Interrupteur d’annulation “OVERRIDE”
La vitesse maximale du véhicule est limitée par dé-
faut lors de la conduite avec différentiel bloqué. Si
un surcroît de puissance s’avère toutefois néces-
saire, enfoncer cet interrupteur permet de désacti-
ver la fonction de limitation de vitesse du lorsque le
véhicule est en marche avant. (Voir page 4-9.) La
fonction de limitation de vitesse est réactivée dès
que l’interrupteur est relâché.Tant que l’interrupteur est enfoncé, les segments
formant les chiffres du compteur de vitesse s’affi-
chent comme illustré.
N.B.:Si les chiffres du compteur de vitesse s’affichent
comme illustré alors que l’interrupteur n’est pas
enfoncé, il se peut qu’il y ait une défaillance dans
le circuit électrique. Dans ce cas, il faut confier le
VTT à un concessionnaire Yamaha le plus rapide-ment possible.
1. Interrupteur d’annulation “OVERRIDE”U2C661F0.book Page 7 Thursday, March 16, 2006 3:32 PM

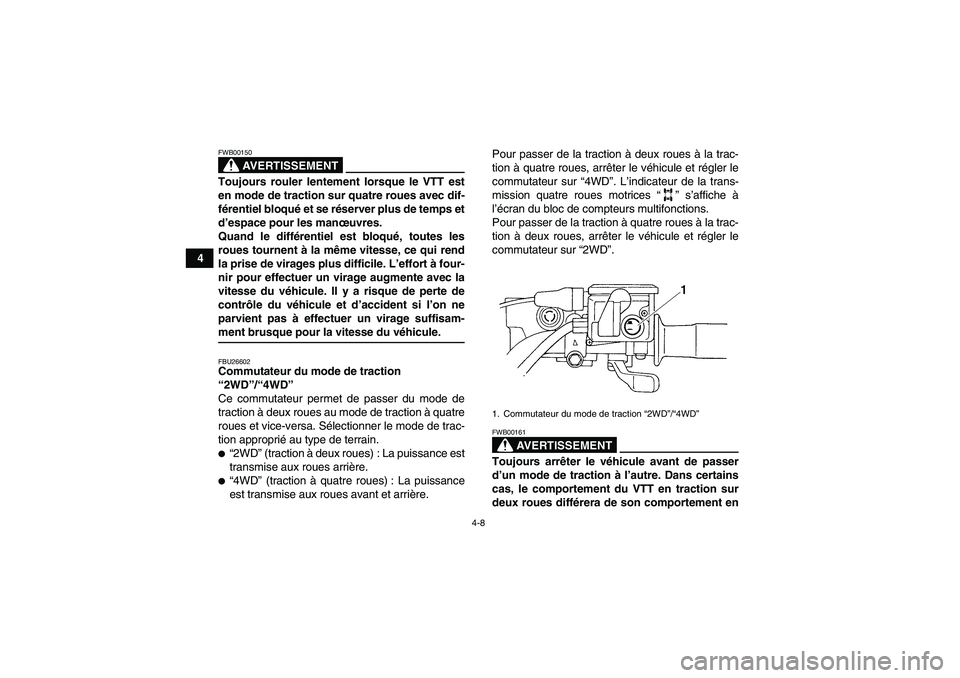

Page 32 of 168
4-8
4
AVERTISSEMENT
FWB00150Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-ment brusque pour la vitesse du véhicule.FBU26602Commutateur du mode de traction
“2WD”/“4WD”
Ce commutateur permet de passer du mode de
traction à deux roues au mode de traction à quatre
roues et vice-versa. Sélectionner le mode de trac-
tion approprié au type de terrain.“2WD” (traction à deux roues) : La puissance est
transmise aux roues arrière.“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.Pour passer de la traction à deux roues à la trac-
tion à quatre roues, arrêter le véhicule et régler le
commutateur sur “4WD”. L’indicateur de la trans-
mission quatre roues motrices “” s’affiche à
l’écran du bloc de compteurs multifonctions.
Pour passer de la traction à quatre roues à la trac-
tion à deux roues, arrêter le véhicule et régler le
commutateur sur “2WD”.
AVERTISSEMENT
FWB00161Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en1. Commutateur du mode de traction “2WD”/“4WD”
U2C661F0.book Page 8 Thursday, March 16, 2006 3:32 PM

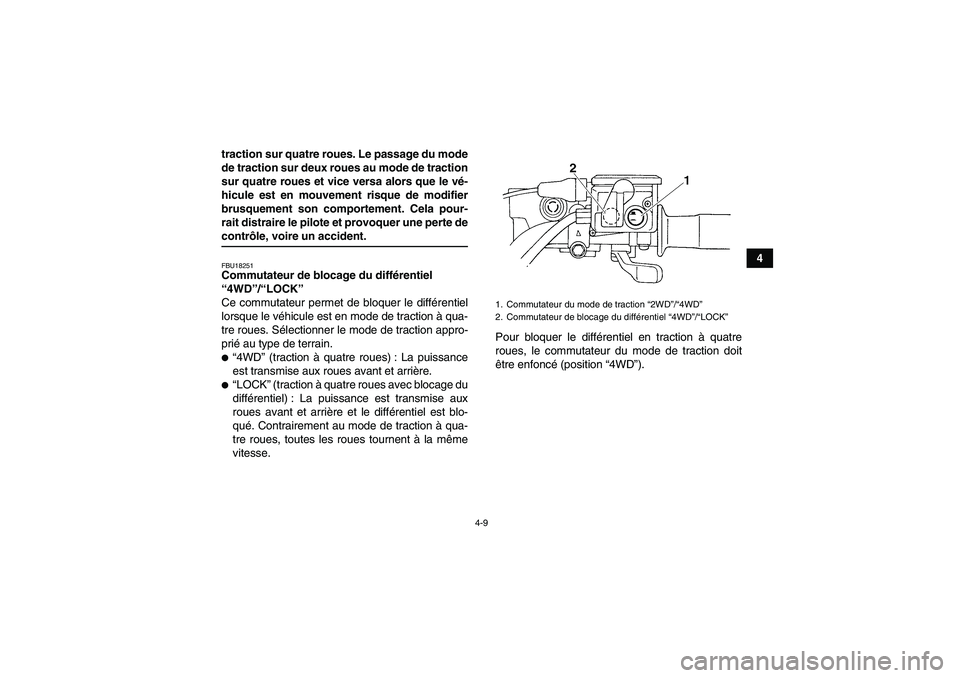

Page 33 of 168
4-9
4 traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.FBU18251Commutateur de blocage du différentiel
“4WD”/“LOCK”
Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.“LOCK” (traction à quatre roues avec blocage du
différentiel) : La puissance est transmise aux
roues avant et arrière et le différentiel est blo-
qué. Contrairement au mode de traction à qua-
tre roues, toutes les roues tournent à la même
vitesse.Pour bloquer le différentiel en traction à quatre
roues, le commutateur du mode de traction doit
être enfoncé (position “4WD”).
1. Commutateur du mode de traction “2WD”/“4WD”
2. Commutateur de blocage du différentiel “4WD”/“LOCK”
U2C661F0.book Page 9 Thursday, March 16, 2006 3:32 PM

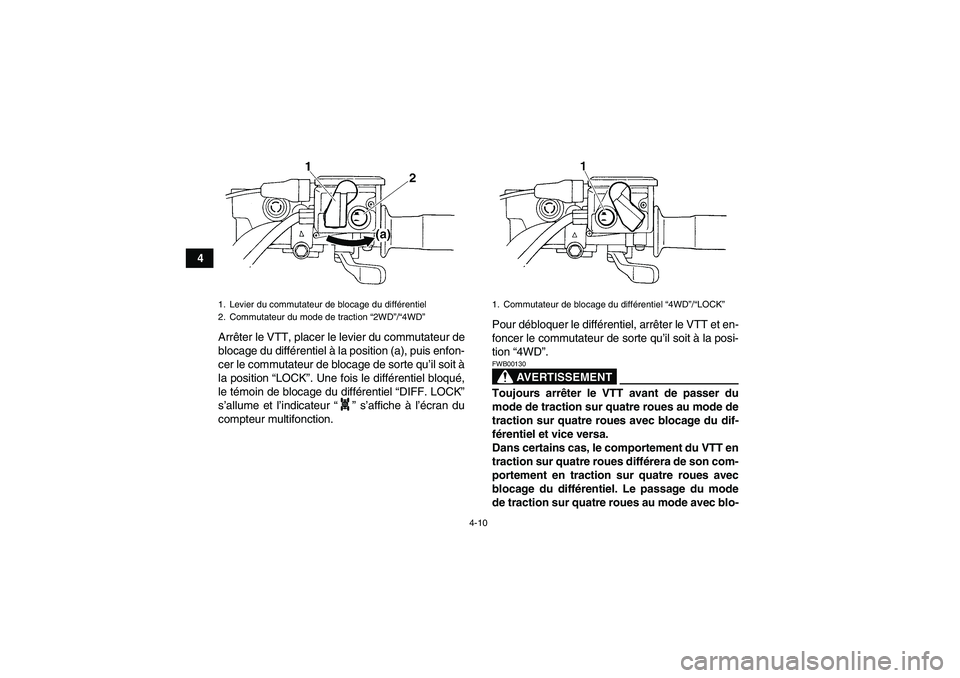

Page 34 of 168
4-10
4
Arrêter le VTT, placer le levier du commutateur de
blocage du différentiel à la position (a), puis enfon-
cer le commutateur de blocage de sorte qu’il soit à
la position “LOCK”. Une fois le différentiel bloqué,
le témoin de blocage du différentiel “DIFF. LOCK”
s’allume et l’indicateur “” s’affiche à l’écran du
compteur multifonction.Pour débloquer le différentiel, arrêter le VTT et en-
foncer le commutateur de sorte qu’il soit à la posi-
tion “4WD”.
AVERTISSEMENT
FWB00130Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-
1. Levier du commutateur de blocage du différentiel
2. Commutateur du mode de traction “2WD”/“4WD”
DIFF.
LOCK
1. Commutateur de blocage du différentiel “4WD”/“LOCK”
U2C661F0.book Page 10 Thursday, March 16, 2006 3:32 PM
Page 35 of 168
4-11
4 cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00140Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-ment brusque pour la vitesse du véhicule.N.B.:Lorsque le commutateur est réglé sur “LOCK”,
l’indicateur et le témoin de blocage du différen-
tiel clignotent jusqu’à ce que le différentiel se
bloque.
Lorsque l’indicateur et le témoin clignotent, tour-
ner le guidon d’un côté à l’autre afin de faciliter
le blocage du différentiel.Si l’on démarre avant que le différentiel soit blo-
qué correctement (c.-à-d. tant que l’indicateur et
le témoin clignotent), le régime du moteur res-
tera limité jusqu’à ce que le différentiel se bloque
correctement.Lorsque le véhicule est en mode de blocage du
différentiel, la vitesse maximale du véhicule est
limitée à 35 km/h (22 mi/h). Si un surcroît de
puissance s’avère toutefois nécessaire, enfon-
cer l’interrupteur d’annulation permet de désac-
tiver la fonction de limitation de vitesse du mode
de blocage du différentiel. (Se reporter à la page
4-7 pour plus de détails au sujet de ce commu-tateur.)FBU18280Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
U2C661F0.book Page 11 Thursday, March 16, 2006 3:32 PM
Page 36 of 168
4-12
4Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
AVERTISSEMENT
FWB00250Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
décélération du véhicule. Ceci pourrait être lacause d’un accident. Vérifier le bon fonctionne-
ment du levier des gaz avant de mettre le mo-
teur en marche. Si l’accélérateur ne fonctionne
pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule
ou consulter un concessionnaire Yamaha.FBU18321Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule.
1. Levier des gazU2C661F0.book Page 12 Thursday, March 16, 2006 3:32 PM

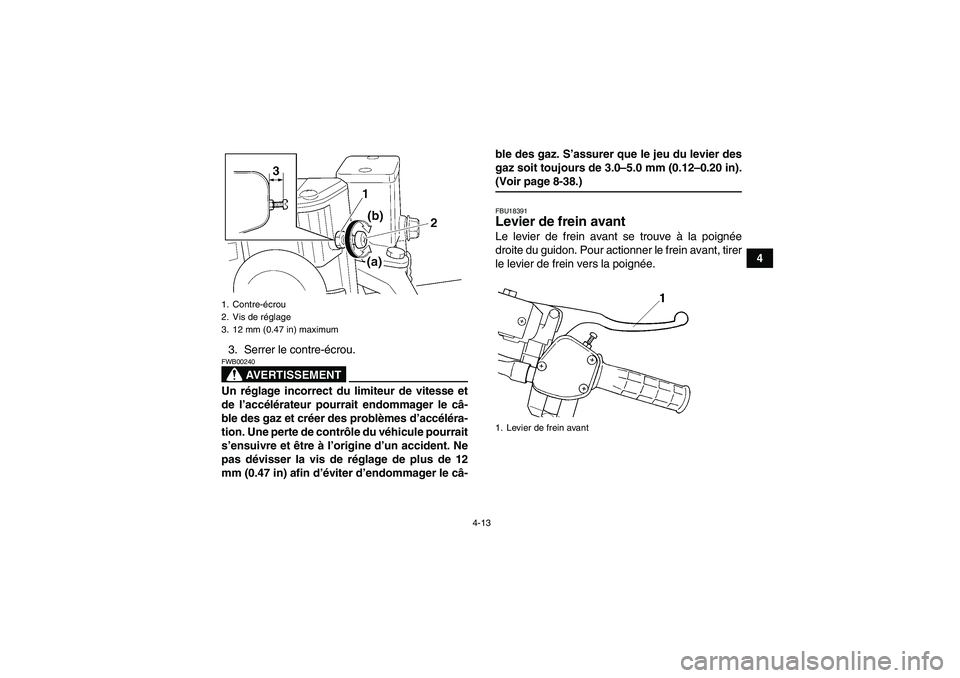

Page 37 of 168
4-13
4
3. Serrer le contre-écrou.
AVERTISSEMENT
FWB00240Un réglage incorrect du limiteur de vitesse et
de l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accéléra-
tion. Une perte de contrôle du véhicule pourrait
s’ensuivre et être à l’origine d’un accident. Ne
pas dévisser la vis de réglage de plus de 12
mm (0.47 in) afin d’éviter d’endommager le câ-ble des gaz. S’assurer que le jeu du levier des
gaz soit toujours de 3.0–5.0 mm (0.12–0.20 in).
(Voir page 8-38.)FBU18391Levier de frein avant Le levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, tirer
le levier de frein vers la poignée.
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
1. Levier de frein avant
U2C661F0.book Page 13 Thursday, March 16, 2006 3:32 PM
Page 38 of 168
4-14
4
FBU18442Levier et pédale de frein arrière La pédale de frein est située du côté droit du véhi-
cule et le levier du frein arrière se trouve à la poi-
gnée gauche du guidon. Pour actionner le frein ar-
rière, enfoncer la pédale de frein ou tirer le levier
de frein vers le guidon.
FBU18611Sélecteur de marche Le sélecteur de marche permet de sélectionner la
gamme basse, la gamme haute, le point mort, la
marche arrière et la position de stationnement. Se
reporter à la section “Fonctionnement du sélecteur
de marche et conduite en marche arrière” à la
page 6-3 pour les explications relatives au fonc-
tionnement du sélecteur de marche.
1. Pédale de frein
1. Levier de frein arrière
U2C661F0.book Page 14 Thursday, March 16, 2006 3:32 PM

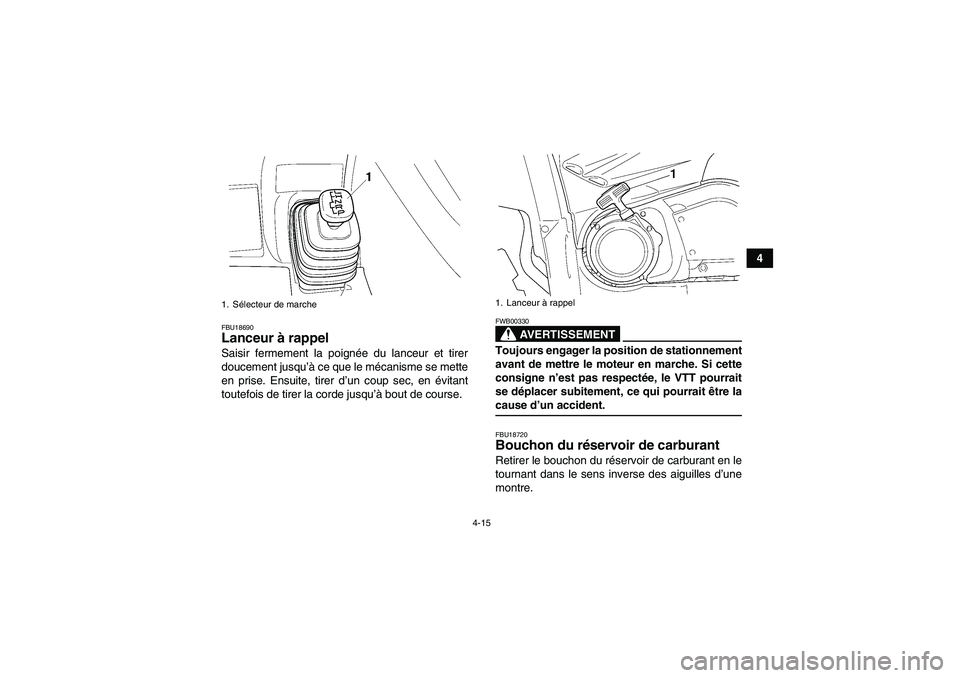

Page 39 of 168
4-15
4
FBU18690Lanceur à rappel Saisir fermement la poignée du lanceur et tirer
doucement jusqu’à ce que le mécanisme se mette
en prise. Ensuite, tirer d’un coup sec, en évitant
toutefois de tirer la corde jusqu’à bout de course.
AVERTISSEMENT
FWB00330Toujours engager la position de stationnement
avant de mettre le moteur en marche. Si cette
consigne n’est pas respectée, le VTT pourrait
se déplacer subitement, ce qui pourrait être lacause d’un accident.FBU18720Bouchon du réservoir de carburant Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Sélecteur de marche
1. Lanceur à rappel
U2C661F0.book Page 15 Thursday, March 16, 2006 3:32 PM

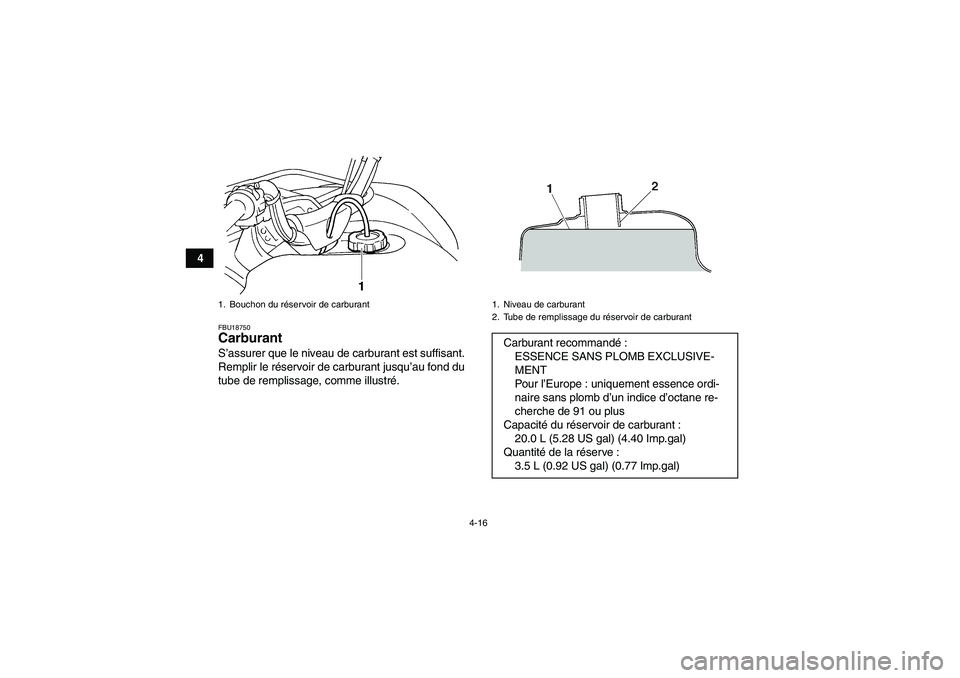

Page 40 of 168
4-16
4
FBU18750Carburant S’assurer que le niveau de carburant est suffisant.
Remplir le réservoir de carburant jusqu’au fond du
tube de remplissage, comme illustré.1. Bouchon du réservoir de carburant
1. Niveau de carburant
2. Tube de remplissage du réservoir de carburantCarburant recommandé:
ESSENCE SANS PLOMB EXCLUSIVE-
MENT
Pou r l’Europe : uniquement essence ordi-
naire sans plomb d’un indice d’octane re-
cherche de 91 ou plus
Capacité du réservoir de carburant :
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantité de la réserve :
3.5 L (0.92 US gal) (0.77 Imp.gal)
U2C661F0.book Page 16 Thursday, March 16, 2006 3:32 PM
