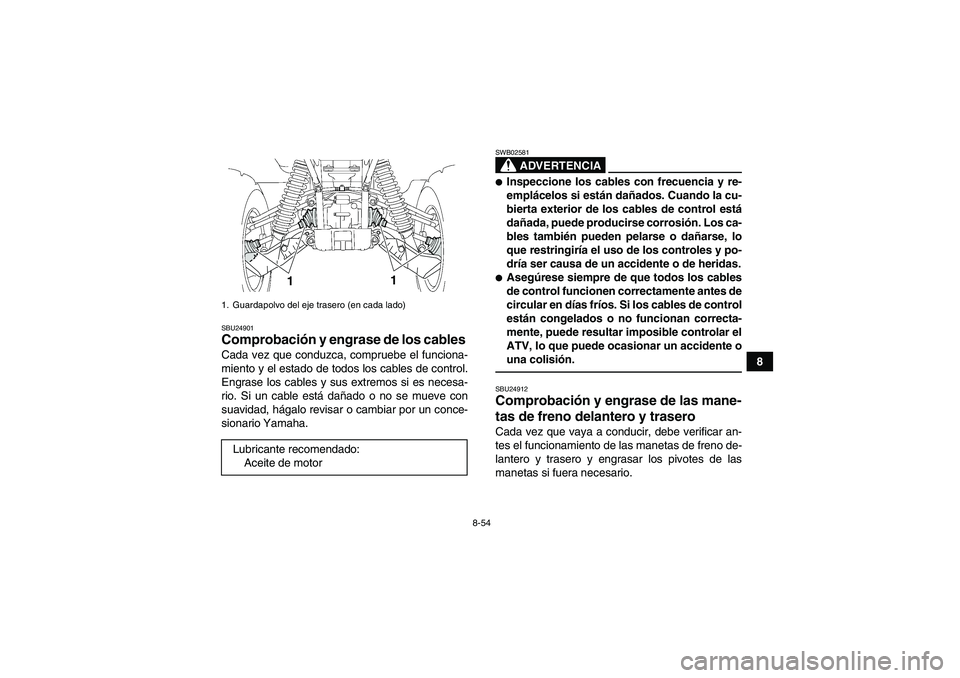

SBU24901Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-
bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.
Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.SBU24912Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
1. Guardapolvo del eje trasero (en cada lado)Lubricante recomendado:
Aceite de motor
1
1
U43P62S0.book Page 54 Tuesday, February 17, 2009 10:56 AM

8-55

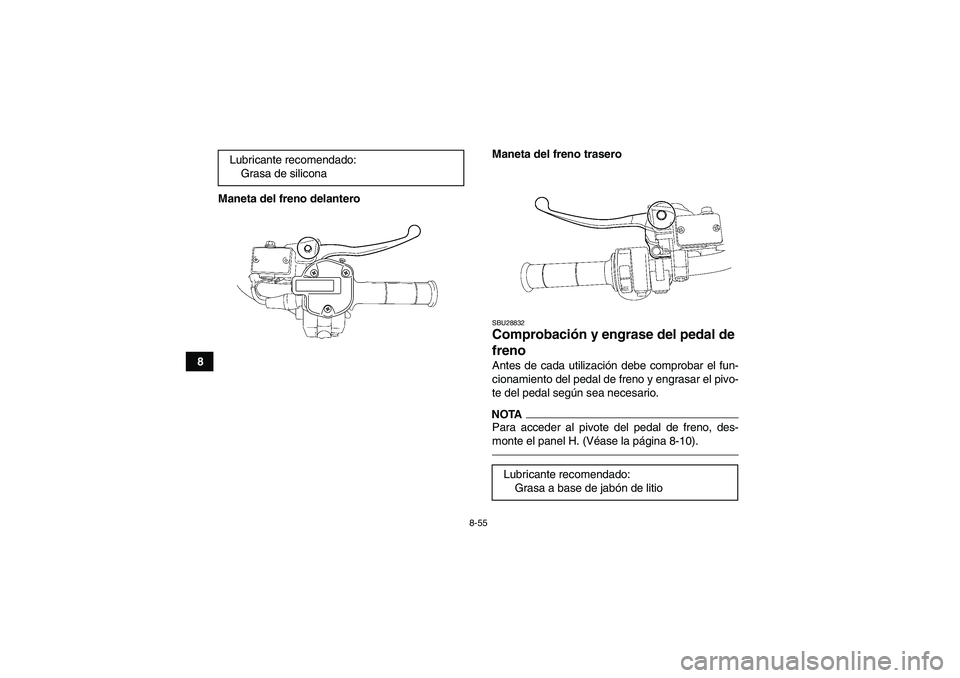

8Maneta del freno delanteroManeta del freno trasero
SBU28832Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel H. (Véase la página 8-10).
Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:
Grasa a base de jabón de litio
U43P62S0.book Page 55 Tuesday, February 17, 2009 10:56 AM

8-56
8

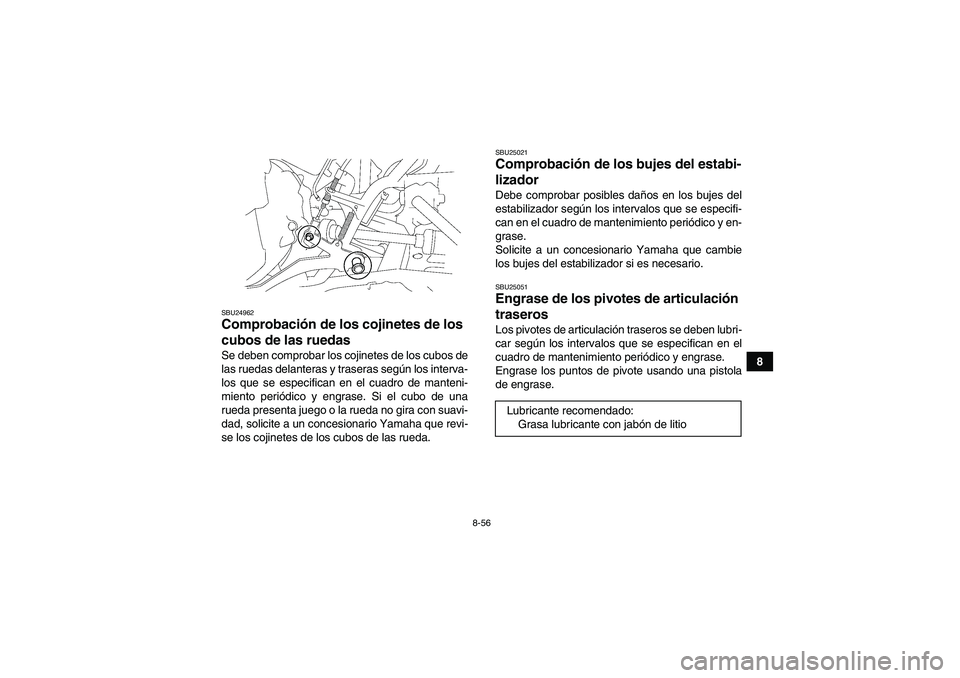

SBU24962Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU25021Comprobación de los bujes del estabi-
lizador Debe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.SBU25051Engrase de los pivotes de articulación
traseros Los pivotes de articulación traseros se deben lubri-
car según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
U43P62S0.book Page 56 Tuesday, February 17, 2009 10:56 AM

8-57
8

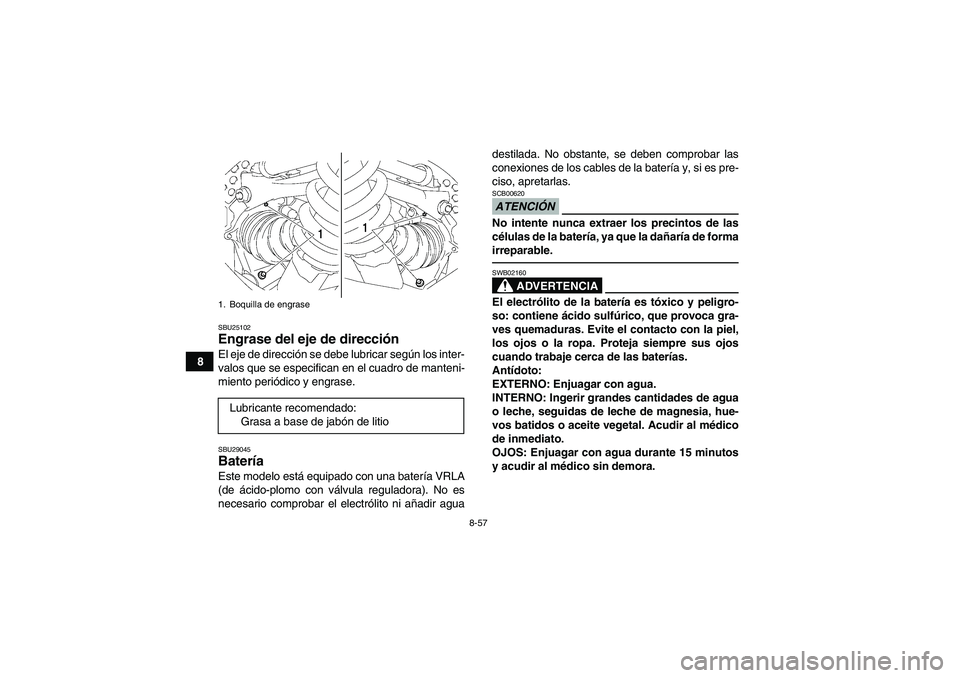

SBU25102Engrase del eje de dirección El eje de dirección se debe lubricar según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico y engrase.SBU29045Batería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir aguadestilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
1. Boquilla de engraseLubricante recomendado:
Grasa a base de jabón de litio
U43P62S0.book Page 57 Tuesday, February 17, 2009 10:56 AM

8-58
8 Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.

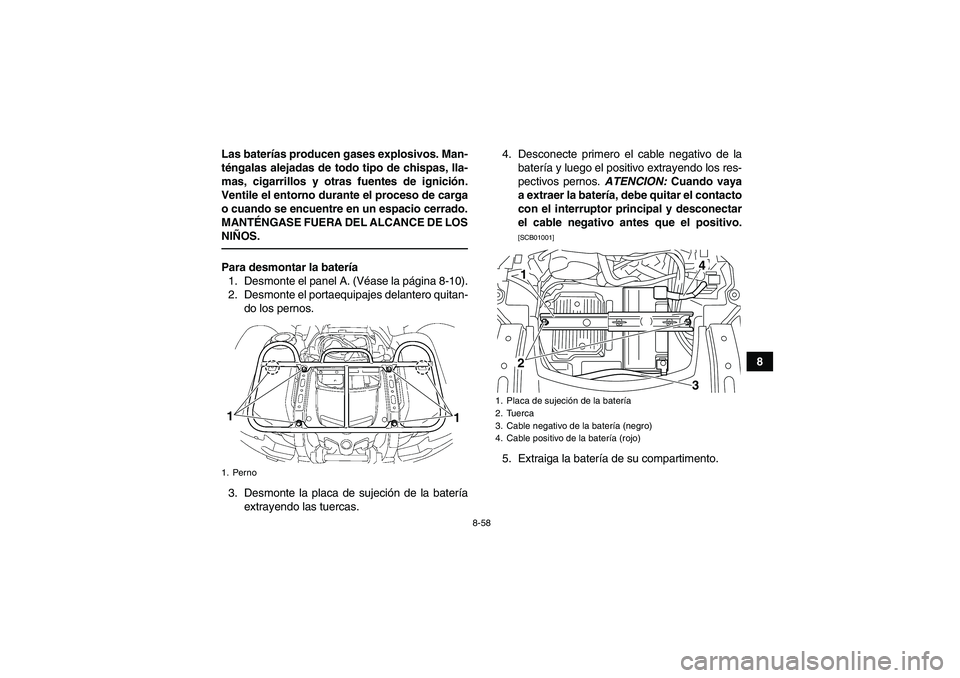

Para desmontar la batería
1. Desmonte el panel A. (Véase la página 8-10).
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
3. Desmonte la placa de sujeción de la batería
extrayendo las tuercas.4. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCION: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
5. Extraiga la batería de su compartimento.
1. Perno1
1
1. Placa de sujeción de la batería
2. Tuerca
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
12
43
U43P62S0.book Page 58 Tuesday, February 17, 2009 10:56 AM

8-59

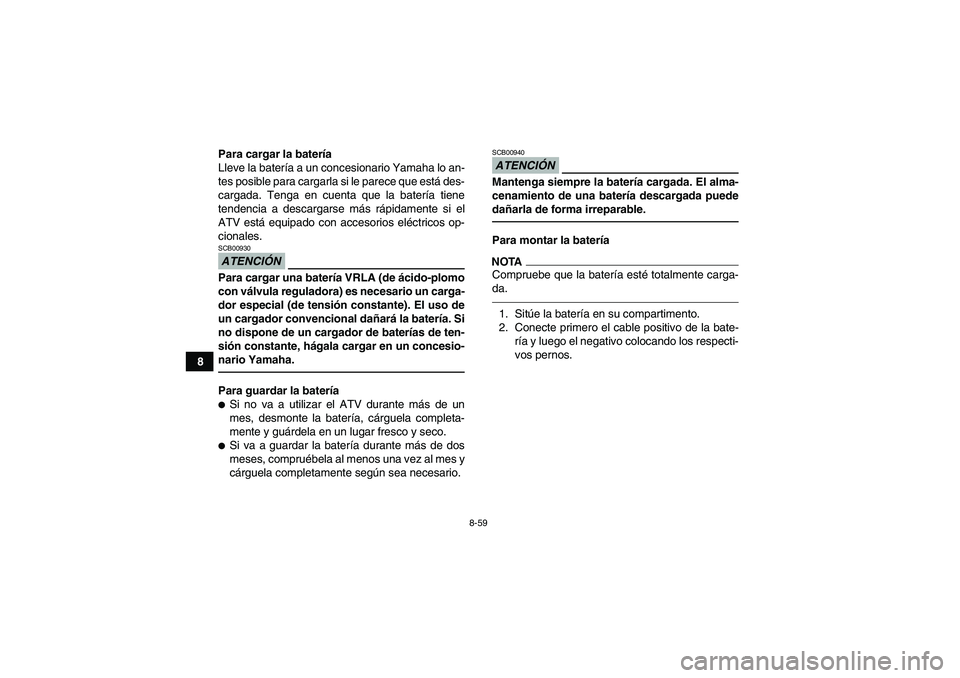

8Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
ATENCIÓNSCB00930Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería. Si
no dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un concesio-
nario Yamaha.Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.
ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.
U43P62S0.book Page 59 Tuesday, February 17, 2009 10:56 AM

8-60
8 3. Monte la placa de sujeción de la batería colo-
cando las tuercas.
4. Monte el portaequipajes delantero colocando
los pernos.
5. Monte el panel.

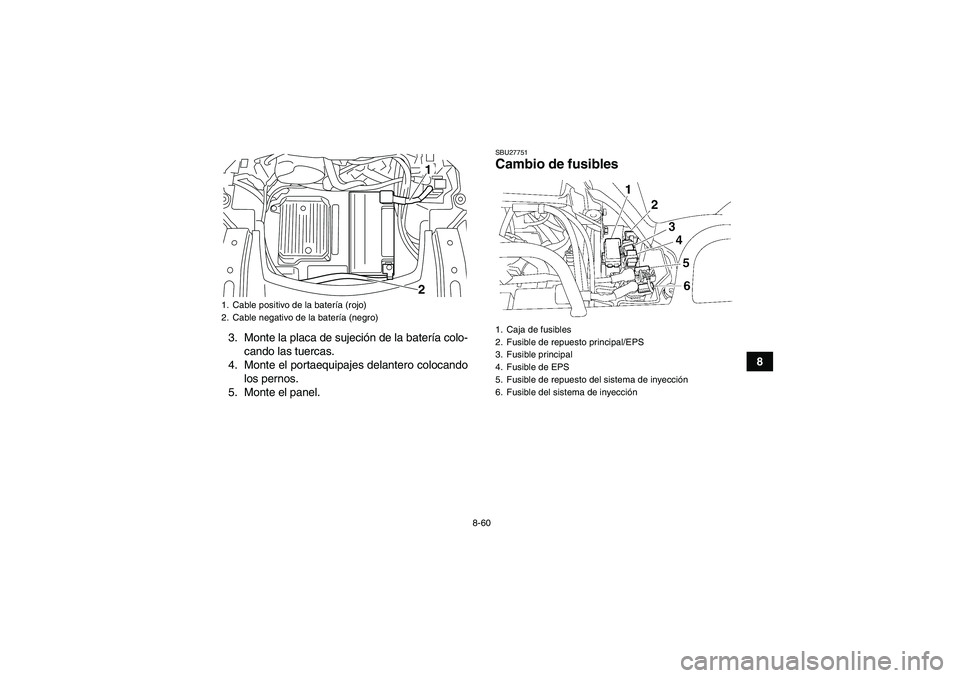

SBU27751Cambio de fusibles
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
12
1. Caja de fusibles
2. Fusible de repuesto principal/EPS
3. Fusible principal
4. Fusible de EPS
5. Fusible de repuesto del sistema de inyección
6. Fusible del sistema de inyección
U43P62S0.book Page 60 Tuesday, February 17, 2009 10:56 AM

8-61
8

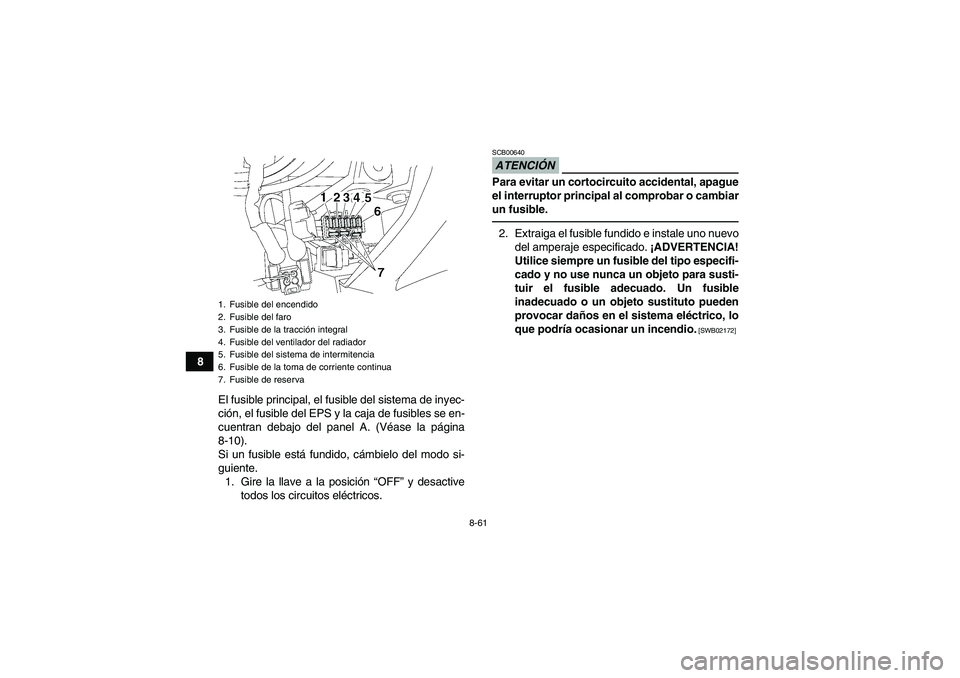

El fusible principal, el fusible del sistema de inyec-
ción, el fusible del EPS y la caja de fusibles se en-
cuentran debajo del panel A. (Véase la página
8-10).
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
1. Fusible del encendido
2. Fusible del faro
3. Fusible de la tracción integral
4. Fusible del ventilador del radiador
5. Fusible del sistema de intermitencia
6. Fusible de la toma de corriente continua
7. Fusible de reservaU43P62S0.book Page 61 Tuesday, February 17, 2009 10:56 AM

8-62
8
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.

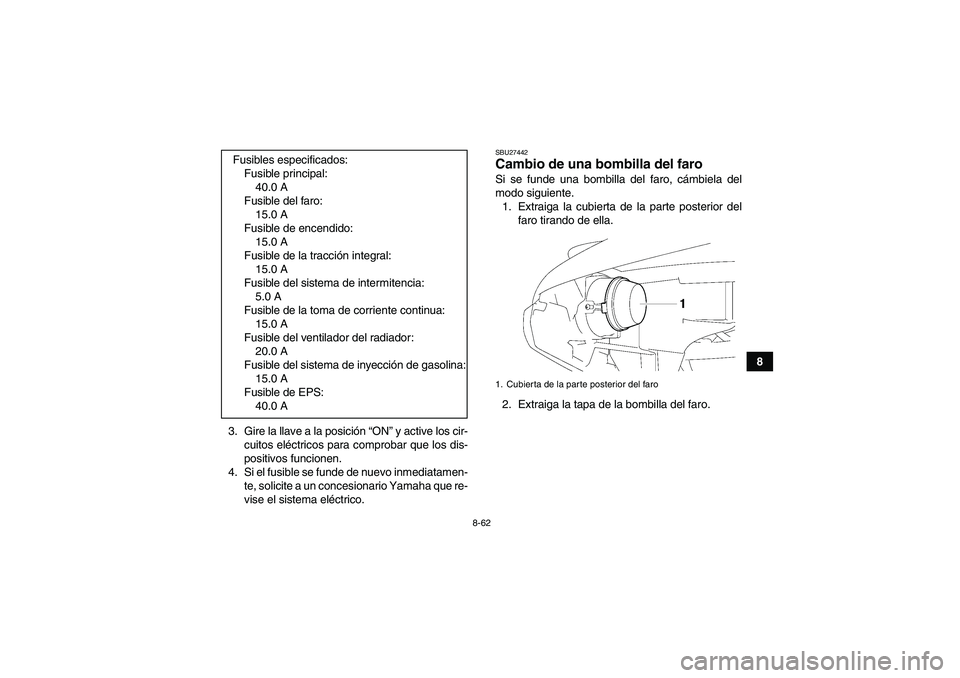

SBU27442Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta de la parte posterior del
faro tirando de ella.
2. Extraiga la tapa de la bombilla del faro. Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de la toma de corriente continua:
15.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
40.0 A1. Cubierta de la parte posterior del faro
U43P62S0.book Page 62 Tuesday, February 17, 2009 10:56 AM

8-63

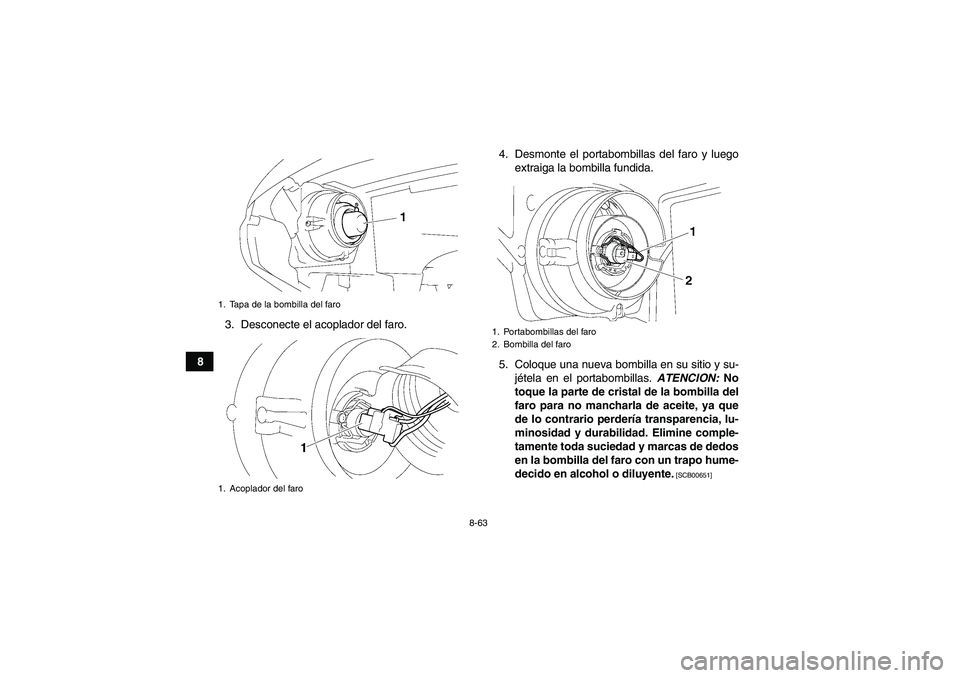

83. Desconecte el acoplador del faro.4. Desmonte el portabombillas del faro y luego
extraiga la bombilla fundida.
5. Coloque una nueva bombilla en su sitio y su-
jétela en el portabombillas. ATENCION: No
toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que
de lo contrario perdería transparencia, lu-
minosidad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de dedos
en la bombilla del faro con un trapo hume-
decido en alcohol o diluyente.
[SCB00651]
1. Tapa de la bombilla del faro
1. Acoplador del faro
1. Portabombillas del faro
2. Bombilla del faro
