YAMAHA GRIZZLY 700 2010 Manuale de Empleo (in Spanish)

10-1
10
SBU25960

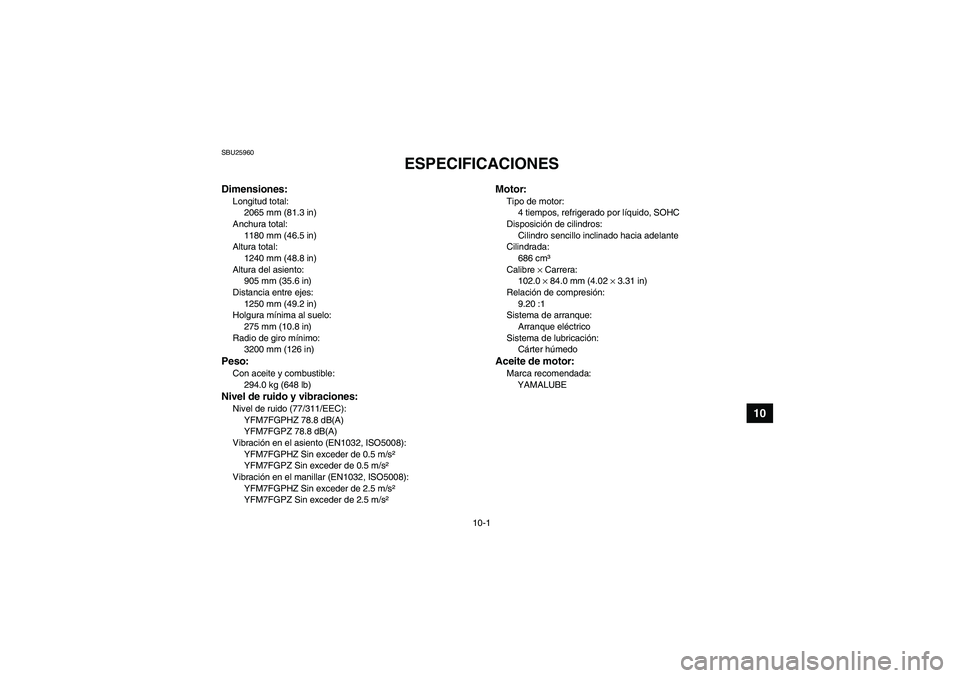

ESPECIFICACIONES
Dimensiones:Longitud total:
2065 mm (81.3 in)
Anchura total:
1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento:
905 mm (35.6 in)
Distancia entre ejes:
1250 mm (49.2 in)
Holgura mínima al suelo:
275 mm (10.8 in)
Radio de giro mínimo:
3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
YFM7FGPHZ 78.8 dB(A)
YFM7FGPZ 78.8 dB(A)
Vibración en el asiento (EN1032, ISO5008):
YFM7FGPHZ Sin exceder de 0.5 m/s²
YFM7FGPZ Sin exceder de 0.5 m/s²
Vibración en el manillar (EN1032, ISO5008):
YFM7FGPHZ Sin exceder de 2.5 m/s²
YFM7FGPZ Sin exceder de 2.5 m/s²
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
686 cm³
Calibre × Carrera:
102.0 × 84.0 mm (4.02 × 3.31 in)
Relación de compresión:
9.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U43P62S0.book Page 1 Tuesday, February 17, 2009 10:56 AM

10-2
10

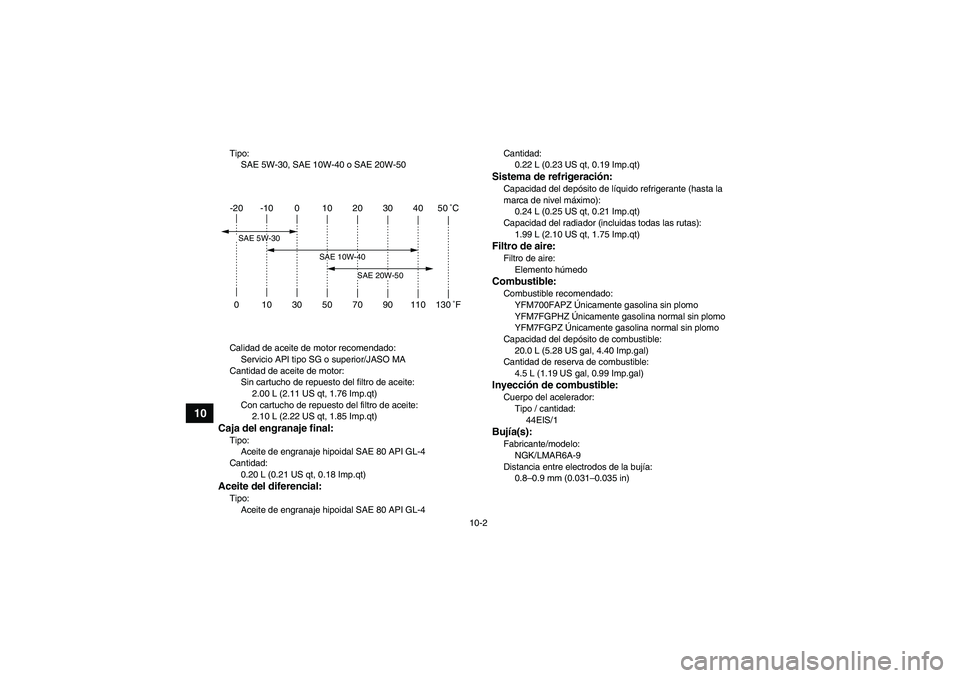

Tipo:
SAE 5W-30, SAE 10W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
YFM700FAPZ Únicamente gasolina sin plomo
YFM7FGPHZ Únicamente gasolina normal sin plomo
YFM7FGPZ Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Tipo / cantidad:
44EIS/1Bujía(s):Fabricante/modelo:
NGK/LMAR6A-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
0 10 30 50 70 90 110 130 ˚F -20 -10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-40
SAE 20W-50
U43P62S0.book Page 2 Tuesday, February 17, 2009 10:56 AM

10-3
10

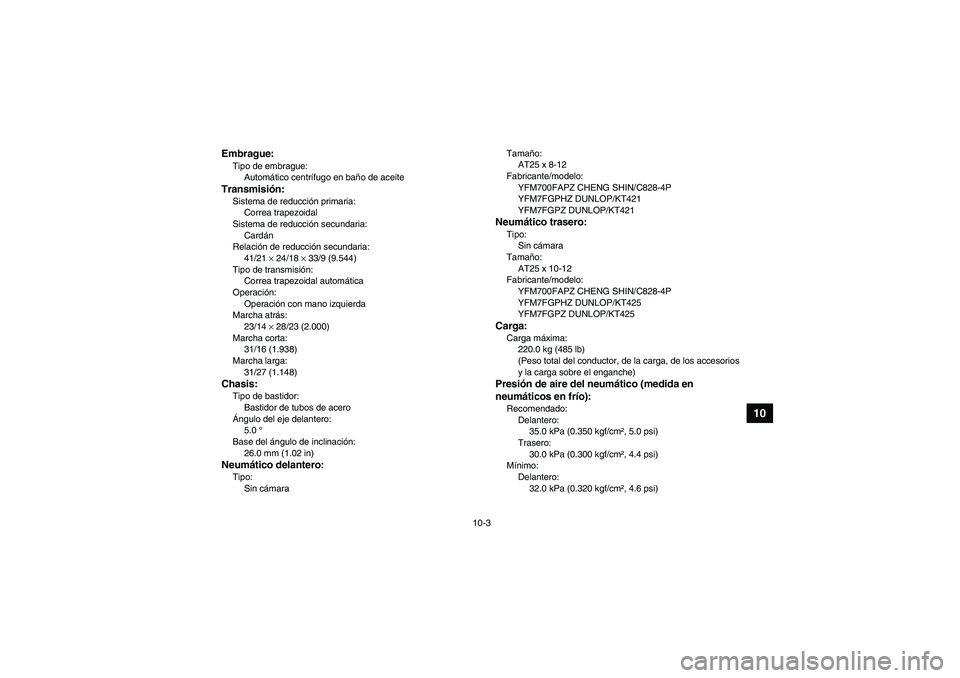

Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás:
23/14 × 28/23 (2.000)
Marcha corta:
31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámaraTamaño:
AT25 x 8-12
Fabricante/modelo:
YFM700FAPZ CHENG SHIN/C828-4P
YFM7FGPHZ DUNLOP/KT421
YFM7FGPZ DUNLOP/KT421
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM700FAPZ CHENG SHIN/C828-4P
YFM7FGPHZ DUNLOP/KT425
YFM7FGPZ DUNLOP/KT425Carga:Carga máxima:
220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Mínimo:
Delantero:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
U43P62S0.book Page 3 Tuesday, February 17, 2009 10:56 AM

10-4
10
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi)

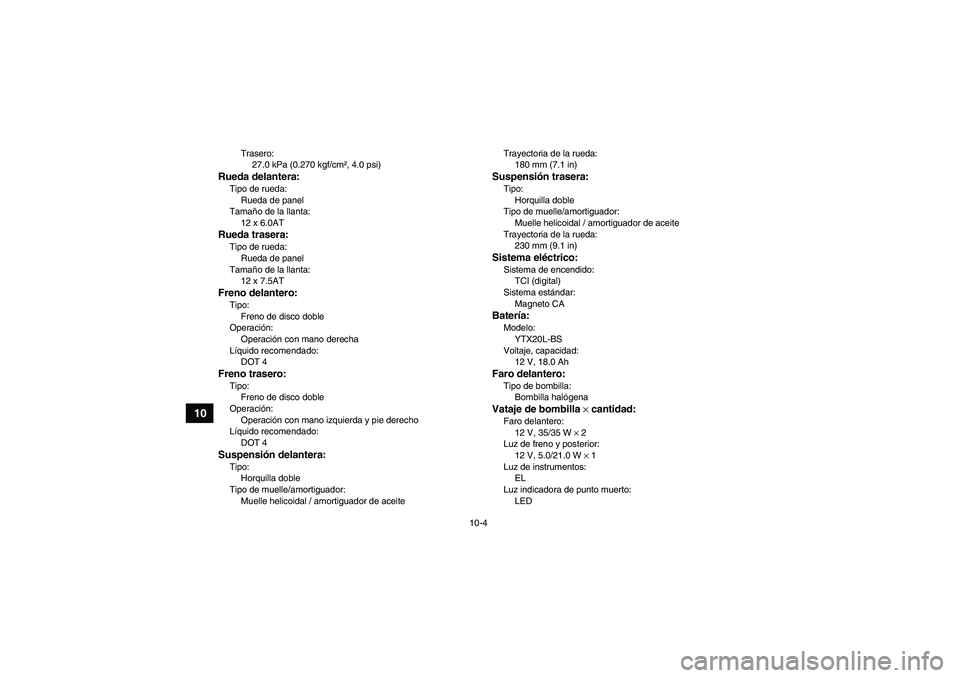

Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco doble
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceiteTrayectoria de la rueda:
180 mm (7.1 in)
Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35/35 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
U43P62S0.book Page 4 Tuesday, February 17, 2009 10:56 AM

10-5
10

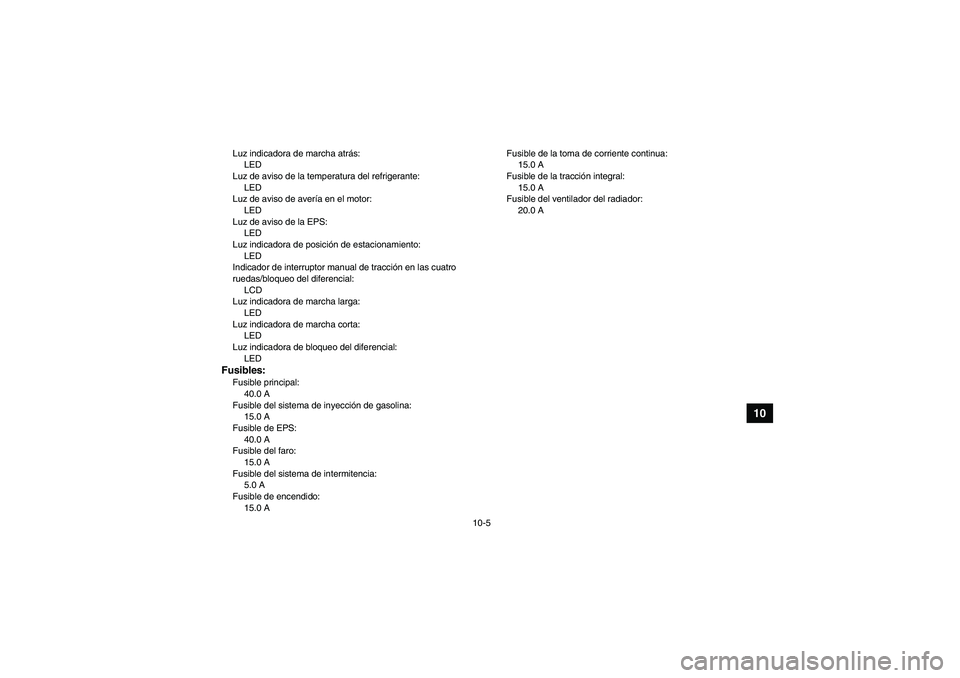

Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso de la EPS:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
40.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de encendido:
15.0 AFusible de la toma de corriente continua:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del ventilador del radiador:
20.0 A
U43P62S0.book Page 5 Tuesday, February 17, 2009 10:56 AM

11-1
11
SBU26000

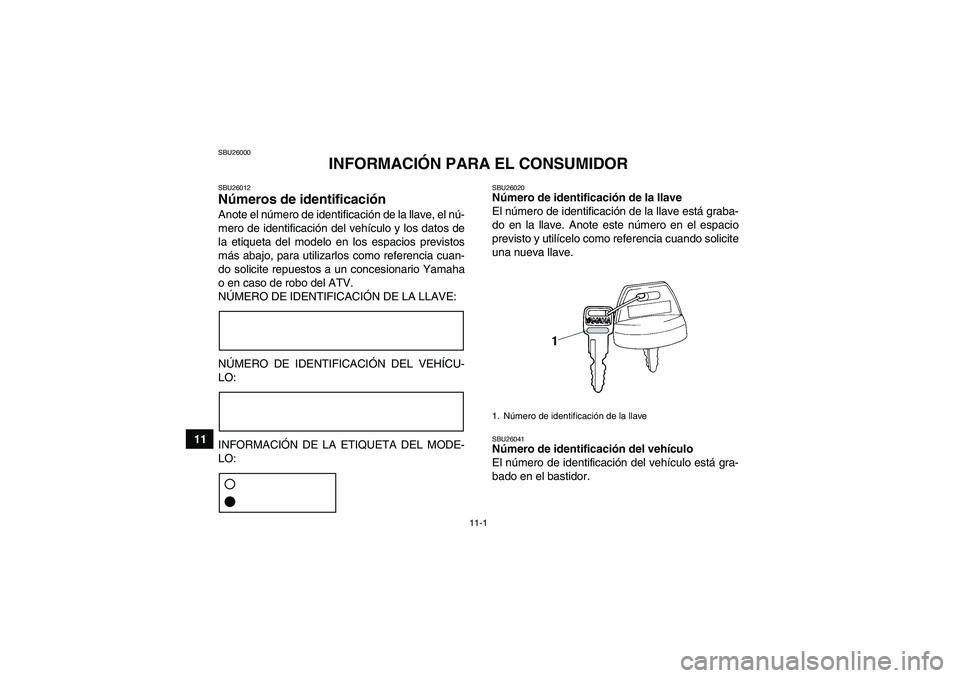

INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U43P62S0.book Page 1 Tuesday, February 17, 2009 10:56 AM

11-2

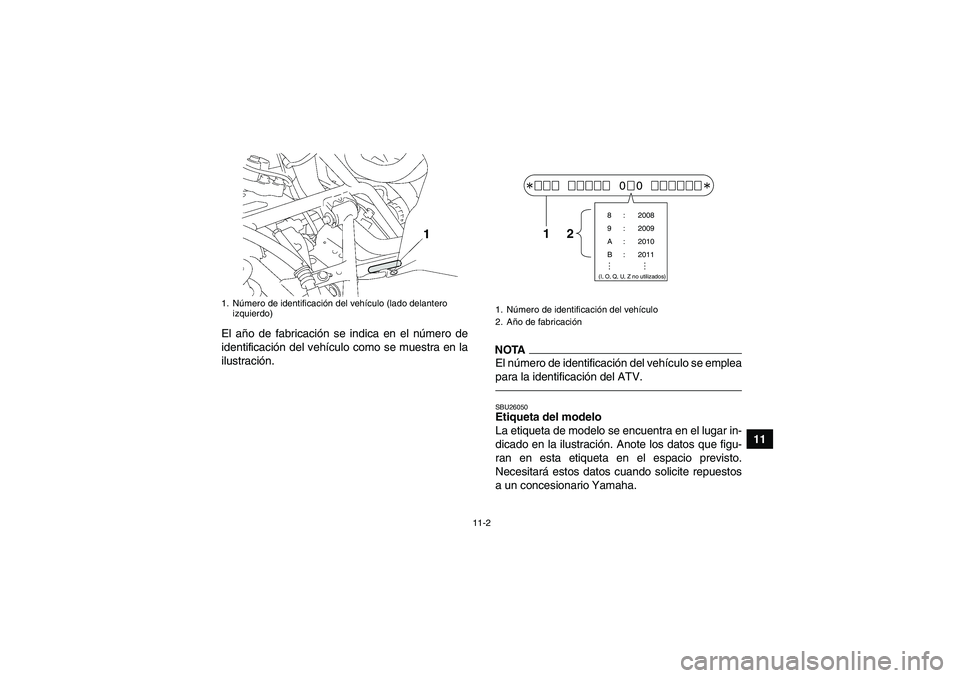

11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U43P62S0.book Page 2 Tuesday, February 17, 2009 10:56 AM

11-3
11

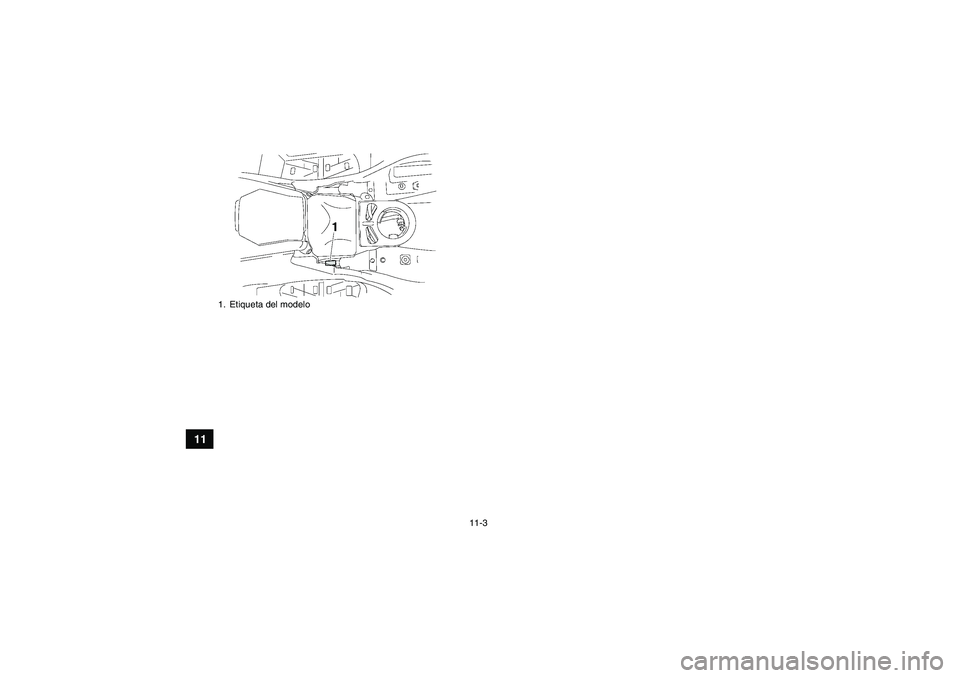

1. Etiqueta del modeloU43P62S0.book Page 3 Tuesday, February 17, 2009 10:56 AM

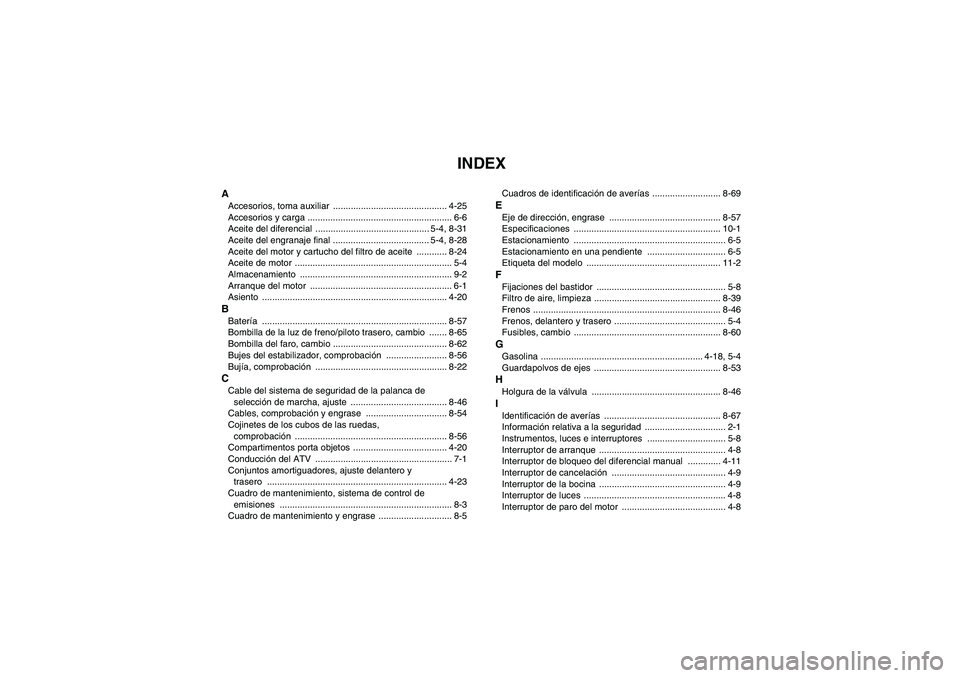

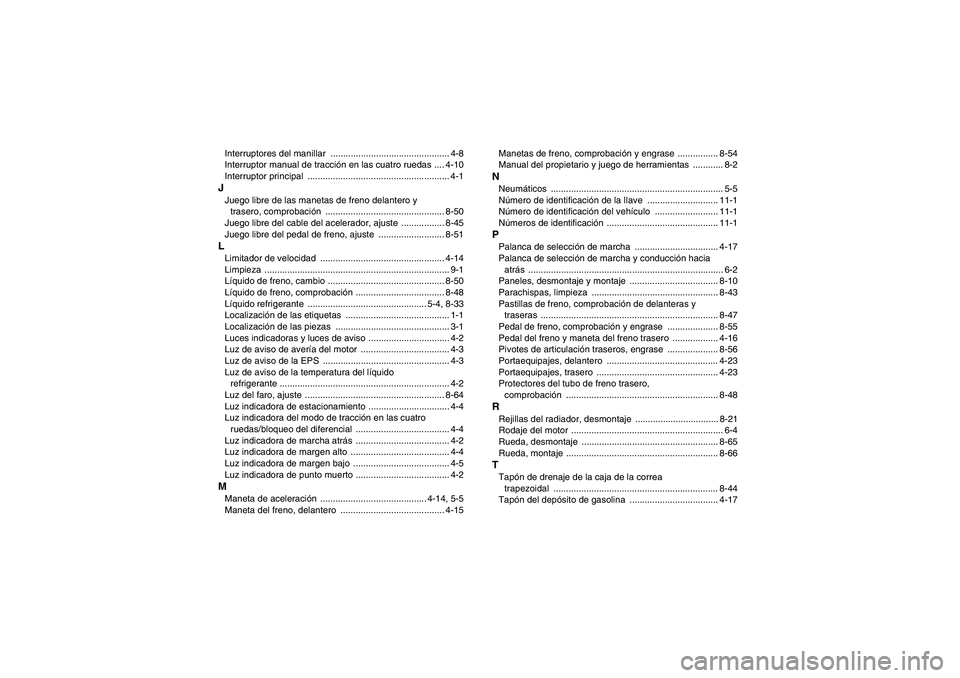

INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-31
Aceite del engranaje final ...................................... 5-4, 8-28
Aceite del motor y cartucho del filtro de aceite ............ 8-24
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería ......................................................................... 8-57
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-65
Bombilla del faro, cambio ............................................. 8-62
Bujes del estabilizador, comprobación ........................ 8-56
Bujía, comprobación .................................................... 8-22CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-46
Cables, comprobación y engrase ................................ 8-54
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-56
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ....................................................................... 4-23
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5Cuadros de identificación de averías ........................... 8-69
EEje de dirección, engrase ............................................ 8-57
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-39
Frenos .......................................................................... 8-46
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-60GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-53HHolgura de la válvula ................................................... 8-46IIdentificación de averías .............................................. 8-67
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual ............. 4-11
Interruptor de cancelación ............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
U43P62S0.book Page 1 Tuesday, February 17, 2009 10:56 AM

Interruptores del manillar ............................................... 4-8
Interruptor manual de tracción en las cuatro ruedas .... 4-10
Interruptor principal ........................................................ 4-1JJuego libre de las manetas de freno delantero y
trasero, comprobación ............................................... 8-50
Juego libre del cable del acelerador, ajuste ................. 8-45
Juego libre del pedal de freno, ajuste .......................... 8-51LLimitador de velocidad ................................................. 4-14
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-50
Líquido de freno, comprobación ................................... 8-48
Líquido refrigerante ............................................... 5-4, 8-33
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ................................ 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la EPS .................................................. 4-3
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-64
Luz indicadora de estacionamiento ................................ 4-4
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial ..................................... 4-4
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-4
Luz indicadora de margen bajo ...................................... 4-5
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración .......................................... 4-14, 5-5
Maneta del freno, delantero ......................................... 4-15Manetas de freno, comprobación y engrase ................ 8-54
Manual del propietario y juego de herramientas ............ 8-2
NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-17
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-10
Parachispas, limpieza .................................................. 8-43
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-47
Pedal de freno, comprobación y engrase .................... 8-55
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-56
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23
Protectores del tubo de freno trasero,
comprobación ............................................................ 8-48RRejillas del radiador, desmontaje ................................. 8-21
Rodaje del motor ............................................................ 6-4
Rueda, desmontaje ...................................................... 8-65
Rueda, montaje ............................................................ 8-66TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-44
Tapón del depósito de gasolina ................................... 4-17
U43P62S0.book Page 2 Tuesday, February 17, 2009 10:56 AM
