SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27388Panel A

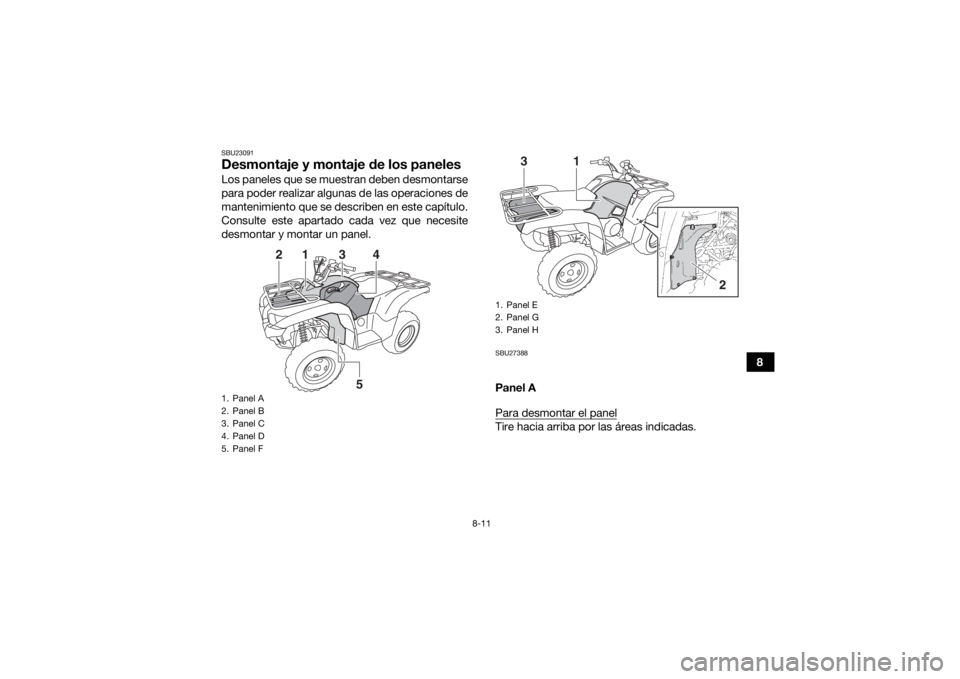

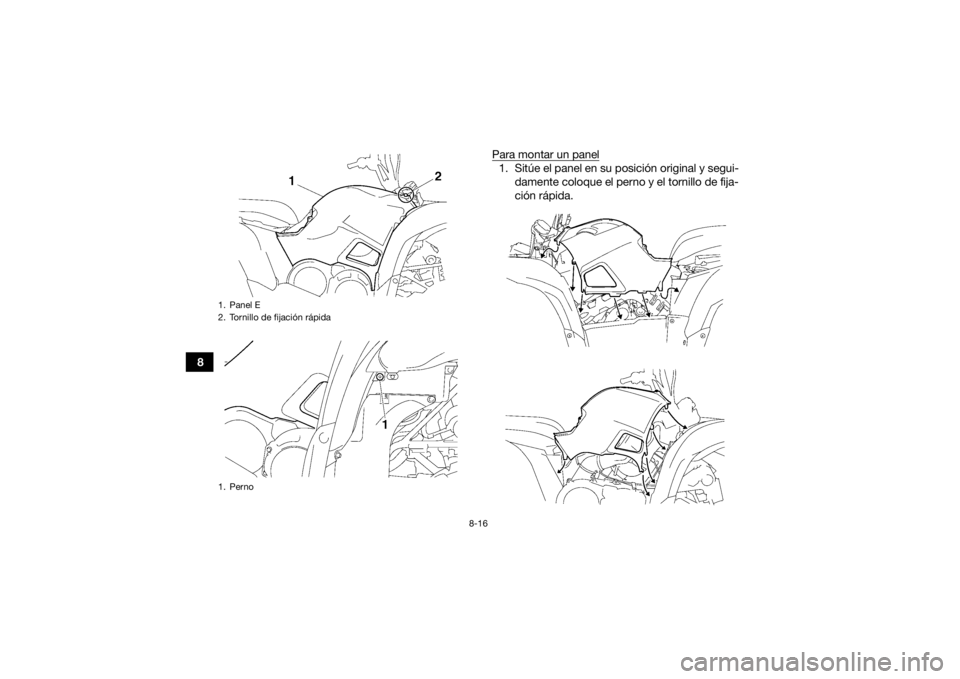

Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
1
2
3
5
4
1. Panel E
2. Panel G
3. Panel H
1
3
2
UB3860S0.book Page 11 Tuesday, July 8, 2014 1:51 PM

8-12
8Para montar el panel
Coloque el panel en su posición original. Panel B

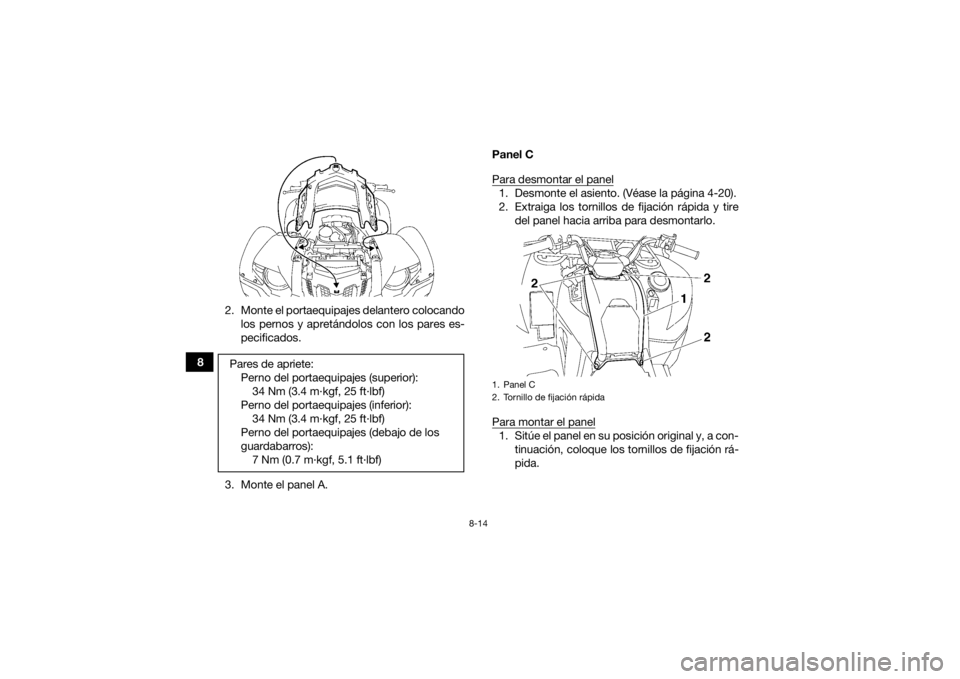

Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero qui-
tando los pernos.

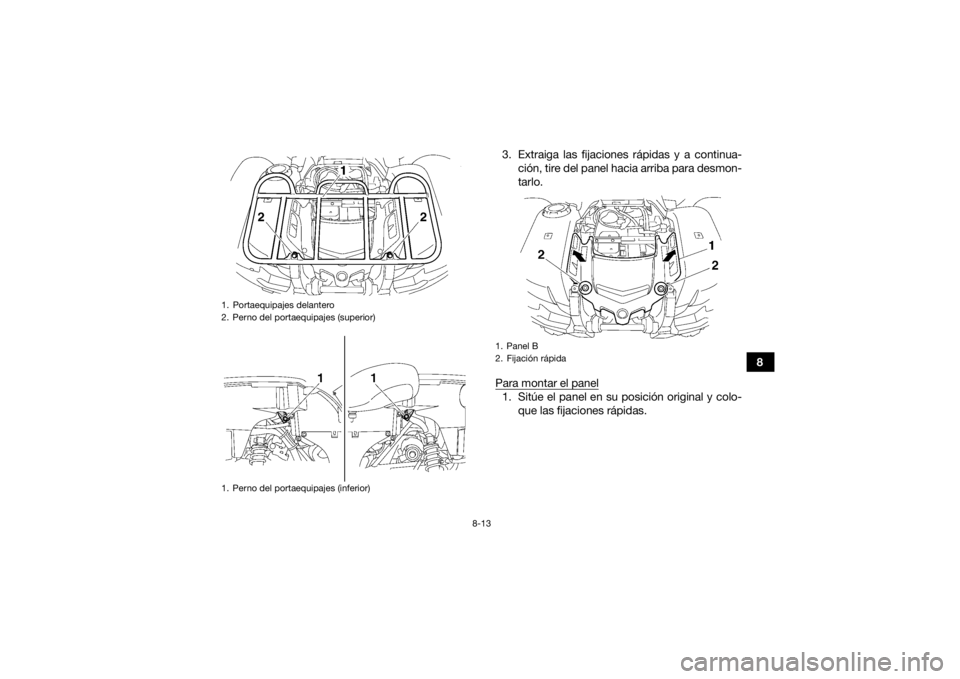

1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
UB3860S0.book Page 12 Tuesday, July 8, 2014 1:51 PM

8-13
8
3. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo.
Para montar el panel

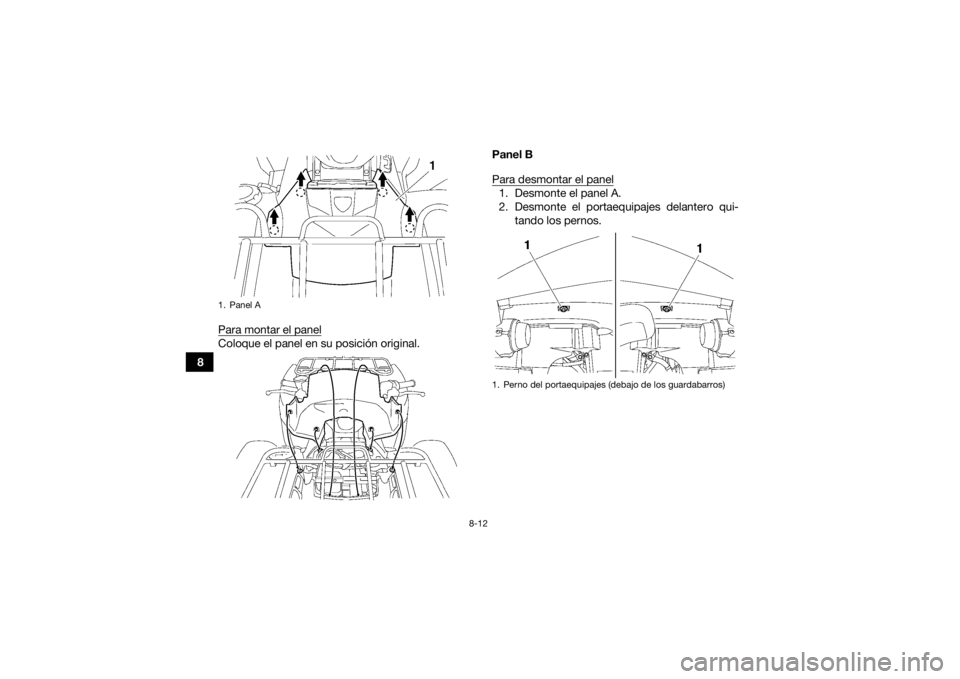

1. Sitúe el panel en su posición original y colo- que las fijaciones rápidas.
1. Portaequipajes delantero
2. Perno del portaequipajes (superior)
1. Perno del portaequipajes (inferior)
1. Panel B
2. Fijación rápida
UB3860S0.book Page 13 Tuesday, July 8, 2014 1:51 PM

8-14
82. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares es-
pecificados.
3. Monte el panel A. Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.
Para montar el panel1. Sitúe el panel en su posición original y, a con- tinuación, coloque los tornillos de fijación rá-
pida.
Pares de apriete:
Perno del portaequipajes (superior):34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (inferior): 34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
UB3860S0.book Page 14 Tuesday, July 8, 2014 1:51 PM

8-15
8
2. Monte el asiento.
Paneles D y E
Para desmontar un panel
1. Extraiga los paneles A y C.

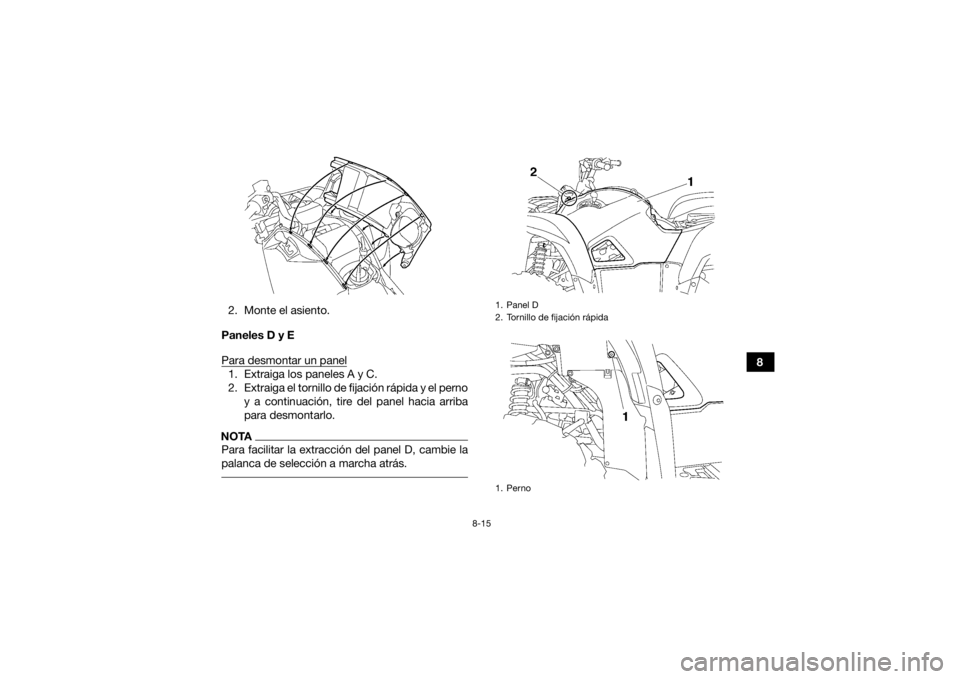

2. Extraiga el tornillo de fijación rápida y el perno y a continuación, tire del panel hacia arriba
para desmontarlo.NOTAPara facilitar la extracción del panel D, cambie la
palanca de selección a marcha atrás.
1. Panel D
2. Tornillo de fijación rápida
1. Perno
UB3860S0.book Page 15 Tuesday, July 8, 2014 1:51 PM

8-16
8Para montar un panel
1. Sitúe el panel en su posición original y segui-
damente coloque el perno y el tornillo de fija-
ción rápida.
1. Panel E
2. Tornillo de fijación rápida
1. PernoUB3860S0.book Page 16 Tuesday, July 8, 2014 1:51 PM

8-17
8
2. Instale los paneles A y C.

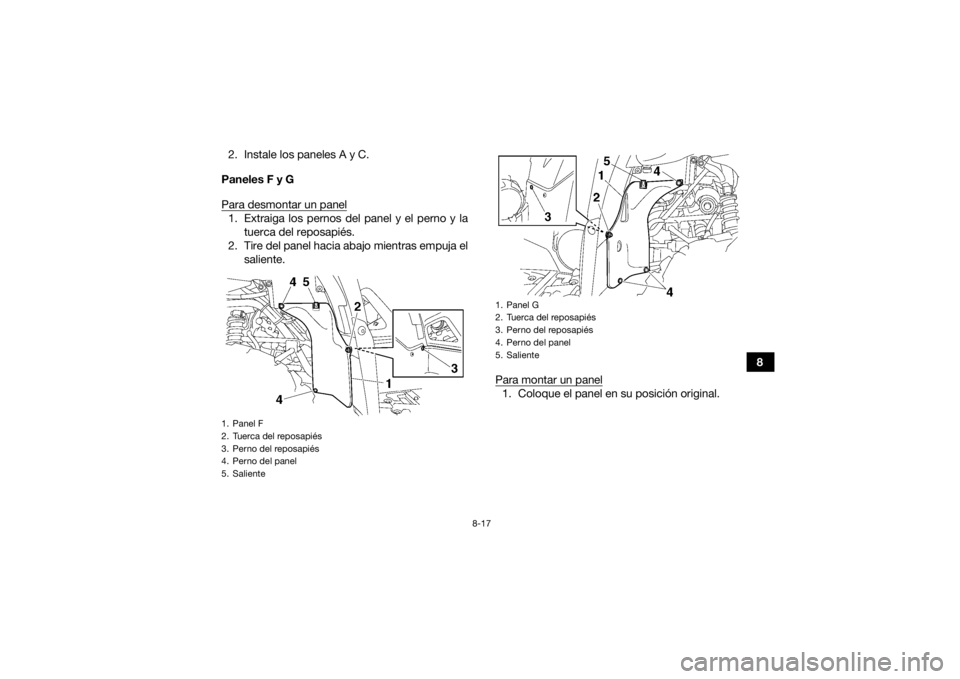

Paneles F y G
Para desmontar un panel
1. Extraiga los pernos del panel y el perno y la tuerca del reposapiés.
2. Tire del panel hacia abajo mientras empuja el saliente.
Para montar un panel
1. Coloque el panel en su posición original.

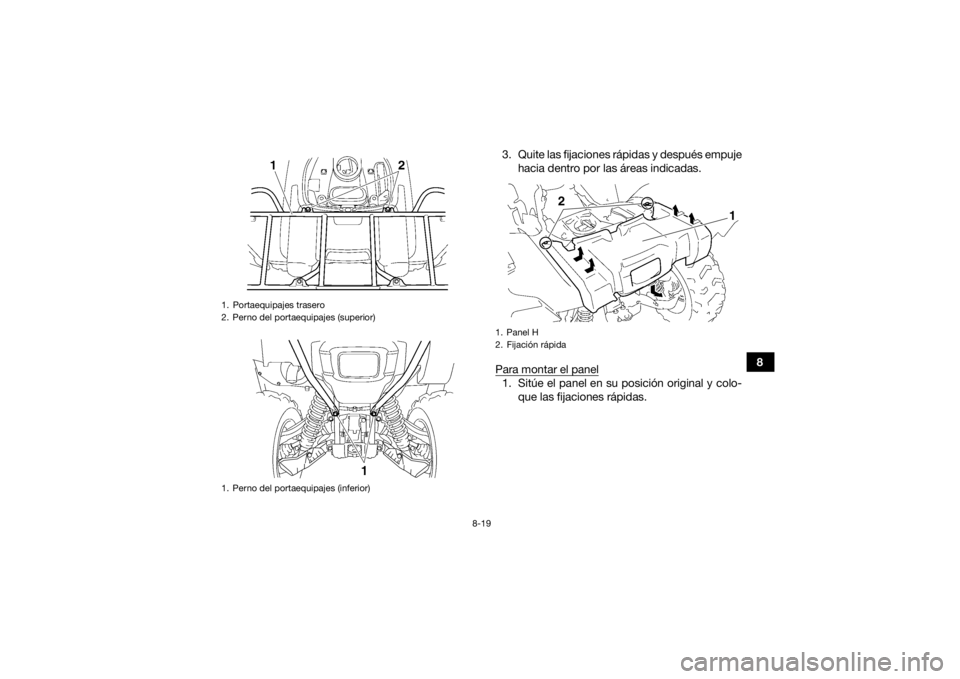

1. Panel F
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
1. Panel G
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
UB3860S0.book Page 17 Tuesday, July 8, 2014 1:51 PM

8-18
82. Coloque los pernos y la tuerca y apriételoscon el par especificado. Panel H
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Desmonte el portaequipajes trasero quitando
los pernos.Pares de apriete:Perno del panel:4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Tuerca del reposapiés: 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)1. Perno del portaequipajes (debajo de los guardabarros)
UB3860S0.book Page 18 Tuesday, July 8, 2014 1:51 PM

8-19
8

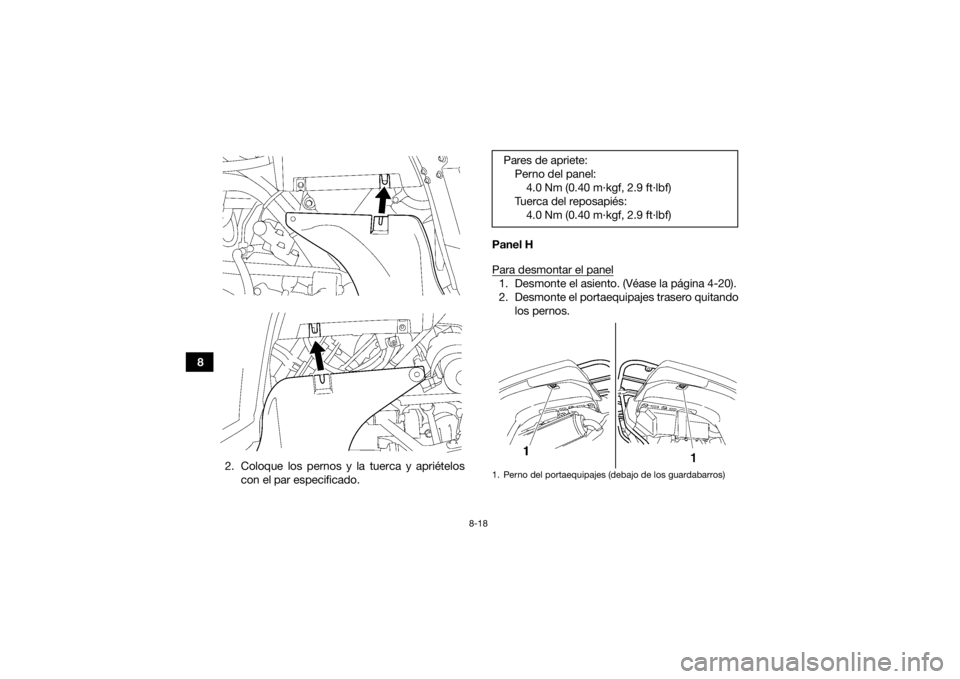

3. Quite las fijaciones rápidas y después empuje
hacia dentro por las áreas indicadas.
Para montar el panel
1. Sitúe el panel en su posición original y colo- que las fijaciones rápidas.
1. Portaequipajes trasero
2. Perno del portaequipajes (superior)
1. Perno del portaequipajes (inferior)
1. Panel H
2. Fijación rápida
2
1
UB3860S0.book Page 19 Tuesday, July 8, 2014 1:51 PM

8-20
82. Monte el portaequipajes trasero colocando
los pernos y apretándolos con los pares es-
pecificados.
3. Monte el asiento.
SBU28672Desmontaje de las rejillas del radiadorLas rejillas del radiador se pueden desmontar
para limpiar el radiador.

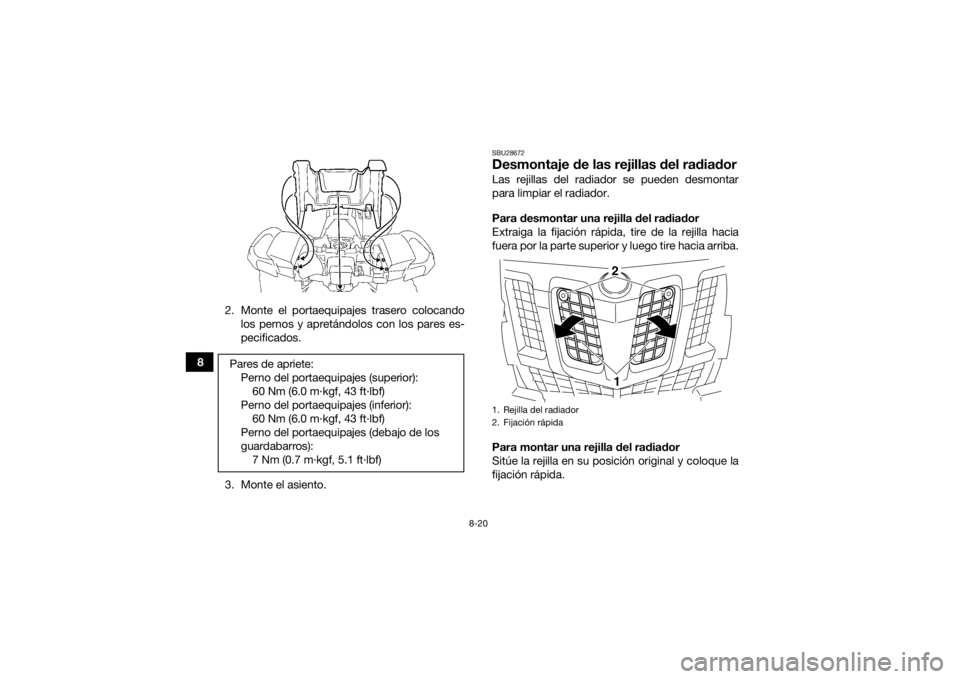

Para desmontar una rejilla del radiador
Extraiga la fijación rápida, tire de la rejilla hacia
fuera por la parte superior y luego tire hacia arriba.
Para montar una rejilla del radiador
Sitúe la rejilla en su posición original y coloque la
fijación rápida.
Pares de apriete:
Perno del portaequipajes (superior):60 Nm (6.0 m·kgf, 43 ft·lbf)
Perno del portaequipajes (inferior): 60 Nm (6.0 m·kgf, 43 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Rejilla del radiador
2. Fijación rápida
21
