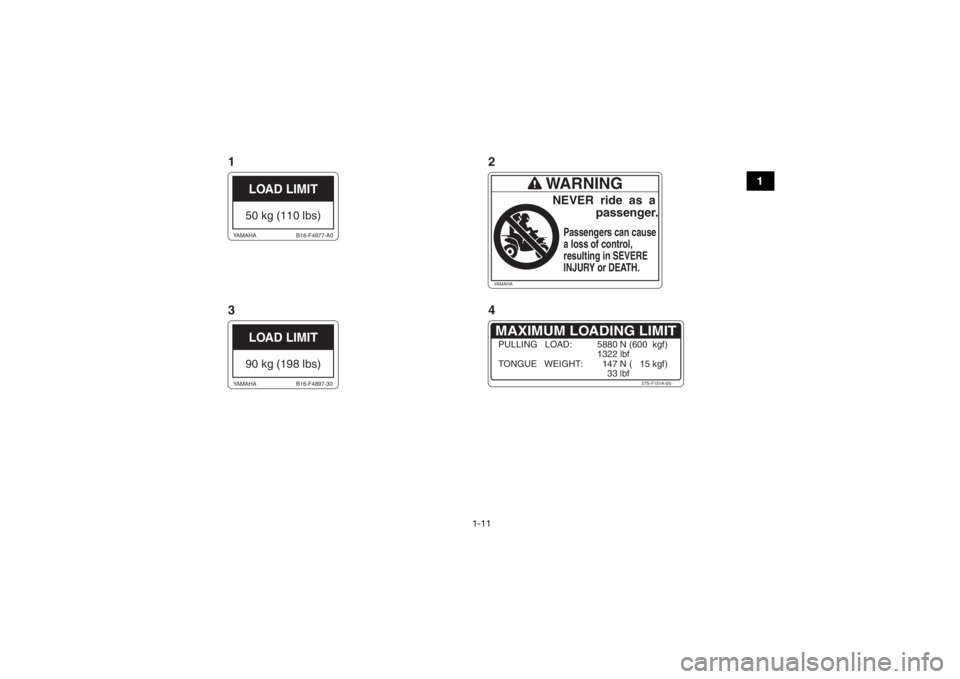

Page 21 of 188
1-11
1
LOAD LIMIT50 kg (110 lbs)
B16-F4877-A0
YAMAHA
LOAD LIMIT90 kg (198 lbs)
B16-F4897-30
YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TONGUE WEIGHT: 147 N ( 15 kgf)
33 lbfYAMAHA
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
1 2
3 4
U2UD61S0.book Page 11 Monday, April 25, 2016 9:01 AM
Page 22 of 188
1-12
1
Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 240 kg, (530 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
B16-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
1HP-F2259-21
6
5
U2UD61S0.book Page 12 Monday, April 25, 2016 9:01 AM

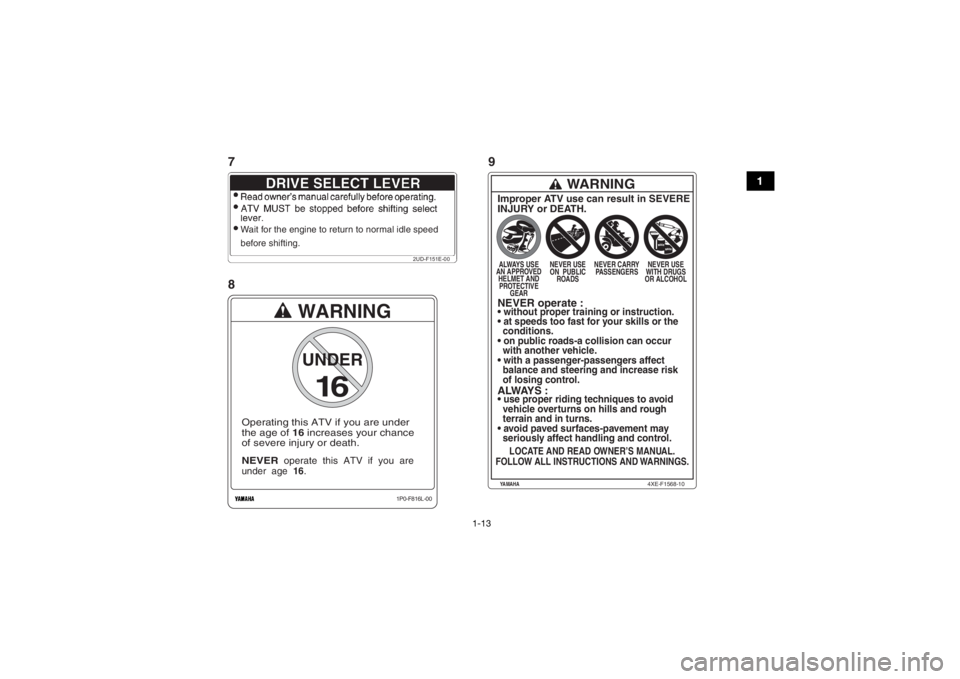

Page 23 of 188
1-13
1
WARNING
NEVER
operate this ATV if you are
under age 16.Operating this ATV if you are under
the age of 16 increases your chance
of severe injury or death.
16
UNDER
1P0-F816L-00
Wait for the engine to return to normal idle speed
before shifting.
2UD-F151E-00
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET AND PROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :
conditions.
with another vehicle.
balance and steering and increase risk
of losing control.
vehicle overturns on hills and rough
terrain and in turns.
seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
7
8 9
U2UD61S0.book Page 13 Monday, April 25, 2016 9:01 AM
Page 24 of 188
1-14
1
WARNING
Storage should not exceed 4 kg (9 lbs)
B16-F151F-01
1 lb (0.5 kg).
37S-F151F-00
5ND-F1558-00
Turning the ATV in 4WD-LOCK (“DIFF.LOCK”)
takes more effort.1011
12U2UD61S0.book Page 14 Monday, April 25, 2016 9:01 AM
Page 25 of 188
2-1
2
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27254EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se
puede producir rápidamente una colisión o un
vuelco, incluso durante maniobras de rutina como
giros, conducción en laderas o paso sobre obstá-
culos, si no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada. Asista a un curso de formación. Los
principiantes deben recibir formación por parte
de un instructor titulado. Consulte a un distri-
buidor autorizado de ATV para informarse de
los cursos de formación que se impartan más
cerca.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.
No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si
carece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Este vehículo está destinado únicamente para
uso en superficies no pavimentadas. No lo utili-
ce en superficies pavimentadas tales como:
aceras, caminos particulares, áreas de estacio-
namiento, carreteras pavimentadas, vías públi-
cas y autovías.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carre-
teras no pavimentadas. Asegúrese de conocer
las leyes y reglamentaciones del país antes de
circular por calles o carreteras públicas sin pa-
vimentar.U2UD61S0.book Page 1 Monday, April 25, 2016 9:01 AM
Page 26 of 188
2-2
2
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estri-
beras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con
el que no esté familiarizado. Durante el manejo
del ATV esté siempre atento a cualquier cambio
en las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.
Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a ve-
locidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suel-
U2UD61S0.book Page 2 Monday, April 25, 2016 9:01 AM
Page 27 of 188
2-3
2
to o resbaladizo. Desplace su peso hacia delan-
te. No acelere bruscamente. No corone nunca
una pendiente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecua-
dos que se indican en este manual. Estudie a
fondo el terreno antes de comenzar a bajar la
pendiente. Desplace su peso hacia atrás. No
baje nunca una pendiente a toda velocidad. Evi-
te bajar pendientes en un ángulo que obligue a
inclinar mucho el vehículo hacia un lado. Baje la
pendiente en línea recta siempre que sea posi-
ble.
Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en re-
dondo en una pendiente mientras no domine la
técnica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa- rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.
Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre los procedimientos indicados en este ma-
nual para conducir sobre obstáculos.
Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
U2UD61S0.book Page 3 Monday, April 25, 2016 9:01 AM
Page 28 of 188
2-4
2
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca des-
pacio.
Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
No utilice el ATV en la oscuridad, a menos que
esté equipado con un faro que funcione correc-
tamente. La conducción todoterreno es intrín- secamente peligrosa y, además, las pistas
todoterreno no disponen de alumbrado para
guiarle.
No realice nunca el mantenimiento de un ATV si
no posee los conocimientos necesarios. Con-
sulte a un distribuidor autorizado para informar-
se sobre el mantenimiento básico de un ATV.
Algunas operaciones de mantenimiento sola-
mente pueden ser realizadas por personal cua-
lificado.
En caso de accidente 1. Si está herido de gravedad, es posible que re- sulte más seguro permanecer junto a su vehí-
culo, el cual le protegerá de otros que se
aproximen. Según las lesiones que haya su-
frido y su situación en la pista, tendrá que de-
terminar si debe salirse de ella. Si se ha
lesionado la cabeza, el cuello o la espalda, o
no siente los miembros, no debe moverse.
Permanezca con el casco puesto y sin mo-
verse. Quédese tendido junto al vehículo y
espere para recibir ayuda.
2. Si las lesiones son menos graves y puede ca- minar, salga de la pista. Compruebe si tiene
heridas y siga el procedimiento de primeros
auxilios según sea necesario.
U2UD61S0.book Page 4 Monday, April 25, 2016 9:01 AM
Page 29 of 188
2-5
2
3. Si sus lesiones son leves, y cuando sea segu-
ro hacerlo, retire el vehículo de la pista para
evitar colisiones con otros vehículos. Com-
pruebe si tiene heridas y siga el procedimien-
to de primeros auxilios según sea necesario.
Si su estado físico le permite conducir, exa-
mine el vehículo. Si el vehículo se encuentra
en condiciones seguras de funcionamiento y
usted puede conducirlo sin riesgo, póngalo
en marcha y regrese lentamente al campa-
mento u otro lugar conocido donde pueda re-
cibir atención médica. Si es preciso, póngase
en contacto con su grupo o con las autorida-
des locales para indicarles dónde se encuen-
tra y qué ha sucedido.
En caso de avería 1. Si el vehículo no arranca o no se encuentra en condiciones seguras de funcionamiento,
desconecte el interruptor principal y el inte-
rruptor de paro del motor. Si la avería se pro-
duce al anochecer o de noche, deje el
interruptor principal conectado para que las
luces indiquen a otros conductores la pre-
sencia de un vehículo parado. 2. Sitúese fuera de peligro. Compruebe si vie-
nen otros vehículos y, cuando sea seguro ha-
cerlo, empuje el suyo a un lado de la pista o
fuera de la pista principal para evitar una po-
sible colisión. Si no puede mover el vehículo
por sí mismo, cuando sea seguro hacerlo di-
ríjase al punto estratégico más cercano y
haga señales a algún otro conductor para
que le ayude a empujar su vehículo hasta un
lugar seguro fuera de la pista.
3. Examine el vehículo para comprobar si pre- senta algún peligro inmediato. Los peligros
más evidentes son las fugas de combustible
y los cables eléctricos sueltos o rotos. Com-
pruebe visualmente si hay cables rotos y fu-
gas de combustible. Una fuga de
combustible se puede determinar por el olor
a gasolina.
4. Una vez haya verificado que no existe un pe- ligro inmediato, puede quitarse el casco para
examinar más de cerca el vehículo. Com-
pruebe si presenta signos externos de des-
gaste, piezas rotas, escapes de líquidos,
grietas en el bastidor, daños en la suspen-
U2UD61S0.book Page 5 Monday, April 25, 2016 9:01 AM
Page 30 of 188
2-6
2sión, en las ruedas, etc. El combustible, el
aceite y el refrigerante suelen desprender un
olor perceptible.
5. Si el vehículo no arranca o resulta inseguro utilizarlo, desconecte todos los sistemas (in-
terruptor de paro del motor, interruptor prin-
cipal y grifo de gasolina) y, seguidamente,
haga señales o vaya a buscar ayuda.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el vehículo que alte-
ren cualquiera de sus características de diseño o
funcionamiento pueden suponer un peligro de le-
siones graves o mortales, tanto para usted como
para otras personas. Usted es responsable de
toda lesión relacionada con alteraciones del vehí-
culo. Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como las que
se facilitan en el apartado “Carga”.
No instale nunca accesorios que puedan alterar
las prestaciones del ATV. Compruebe deteni-
damente el accesorio antes de utilizarlo para
cerciorarse de que de ningún modo reduzca la
distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
Los accesorios instalados en el ATV pueden
crear inestabilidad debido a una distribución in-
correcta del peso.
Los accesorios voluminosos o grandes pueden
afectar seriamente a la estabilidad del ATV.
Algunos accesorios pueden obligar al conduc-
tor a desplazarse de su posición normal de con-
ducción. Esta posición inadecuada limita la
libertad de movimiento del conductor y puede
limitar su capacidad de control; por tanto, no se
recomiendan tales accesorios.
Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV puede produ-
cirse una avería eléctrica, la cual puede
provocar el apagado de las luces o la pérdida
de potencia del motor, con el consiguiente peli-
gro.
U2UD61S0.book Page 6 Monday, April 25, 2016 9:01 AM
