YAMAHA GRIZZLY 700 2017 Manuale de Empleo (in Spanish)

2-7
2
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA.
No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
 No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.

U2UD61S0.book Page 7 Monday, April 25, 2016 9:01 AM

3-1
3
SBU17681

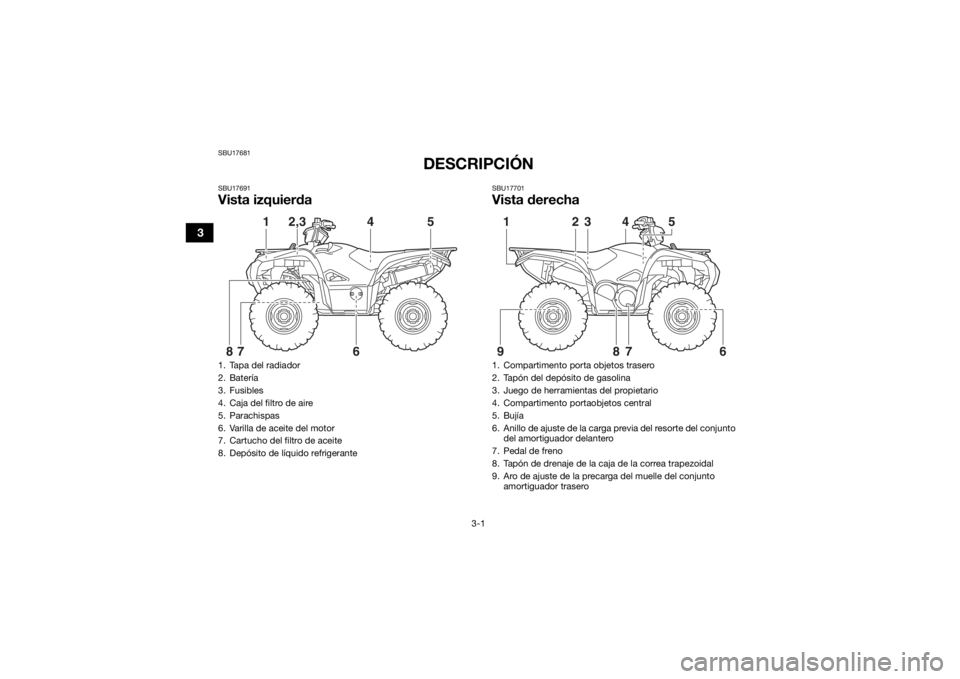

DESCRIPCIÓN
SBU17691Vista izquierda
SBU17701Vista derecha
1. Tapa del radiador
2. Batería
3. Fusibles
4. Caja del filtro de aire
5. Parachispas
6. Varilla de aceite del motor
7. Cartucho del filtro de aceite
8. Depósito de líquido refrigerante
5
1
2,3
4
6
7
8
1. Compartimento porta objetos trasero
2. Tapón del depósito de gasolina
3. Juego de herramientas del propietario
4. Compartimento portaobjetos central
5. Bujía
6. Anillo de ajuste de la carga previa del resorte del conjunto del amortiguador delantero
7. Pedal de freno
8. Tapón de drenaje de la caja de la correa trapezoidal
9. Aro de ajuste de la precarga del muelle del conjunto amortiguador trasero
5
1
6
9
2
3
4
78
U2UD61S0.book Page 1 Monday, April 25, 2016 9:01 AM

3-2
3

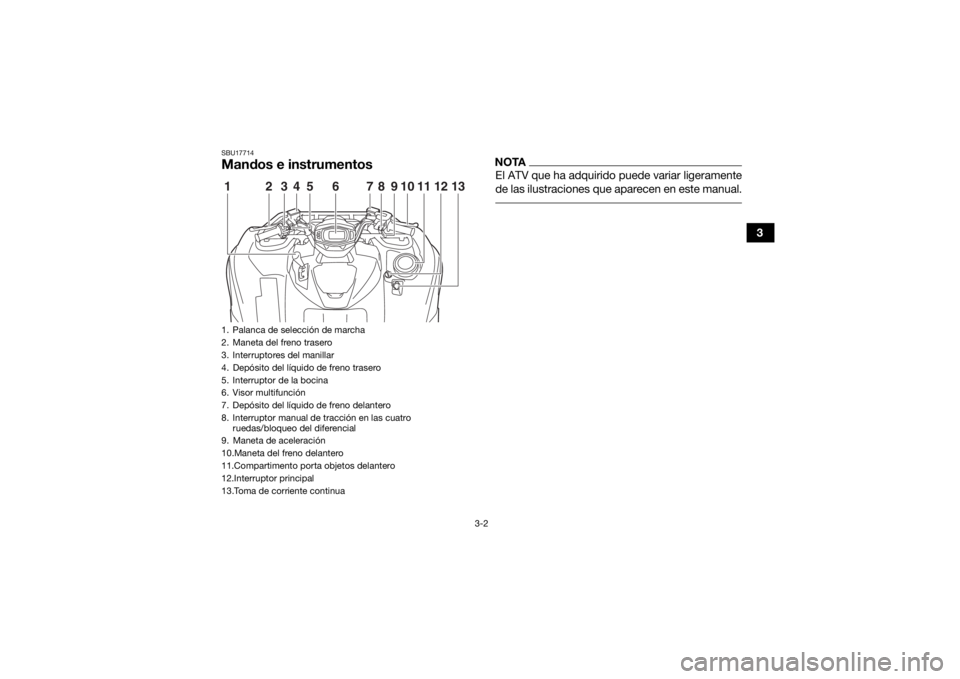

SBU17714Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Depósito del líquido de freno trasero
5. Interruptor de la bocina
6. Visor multifunción
7. Depósito del líquido de freno delantero
8. Interruptor manual de tracción en las cuatro ruedas/bloqueo del diferencial
9. Maneta de aceleración
10.Maneta del freno delantero
11.Compartimento porta objetos delantero
12.Interruptor principal
13.Toma de corriente continua1
5
234 6 78
10
911 13
12
U2UD61S0.book Page 2 Monday, April 25, 2016 9:01 AM

4-1
4
SBU17738
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

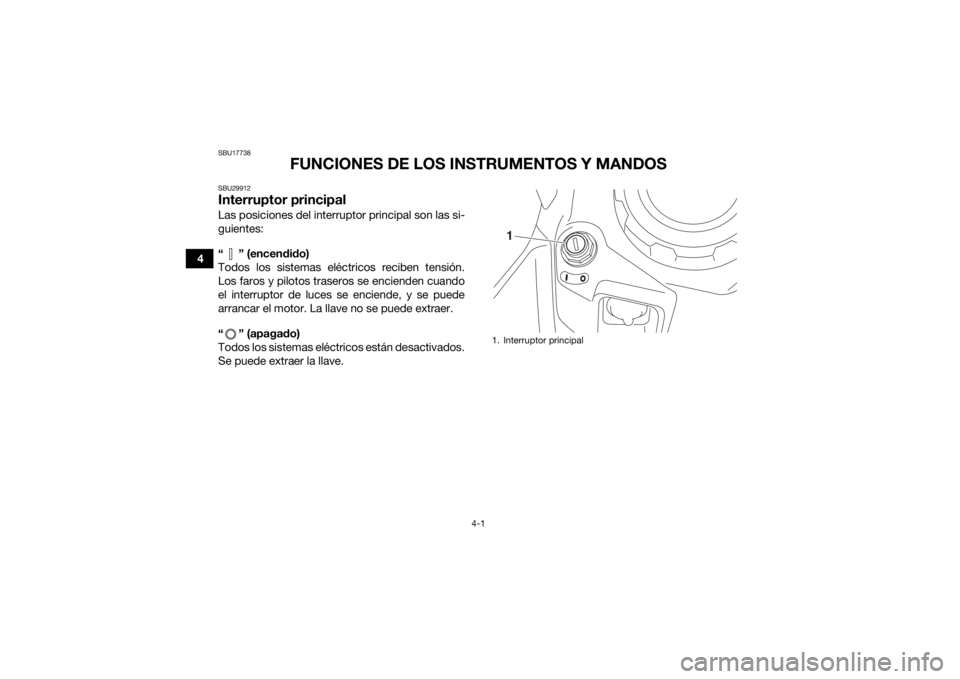

SBU29912Interruptor principalLas posiciones del interruptor principal son las si-
guientes:
“ ” (encendido)
Todos los sistemas eléctricos reciben tensión.
Los faros y pilotos traseros se encienden cuando
el interruptor de luces se enciende, y se puede
arrancar el motor. La llave no se puede extraer.
“ ” (apagado)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
1
U2UD61S0.book Page 1 Monday, April 25, 2016 9:01 AM

4-2
4

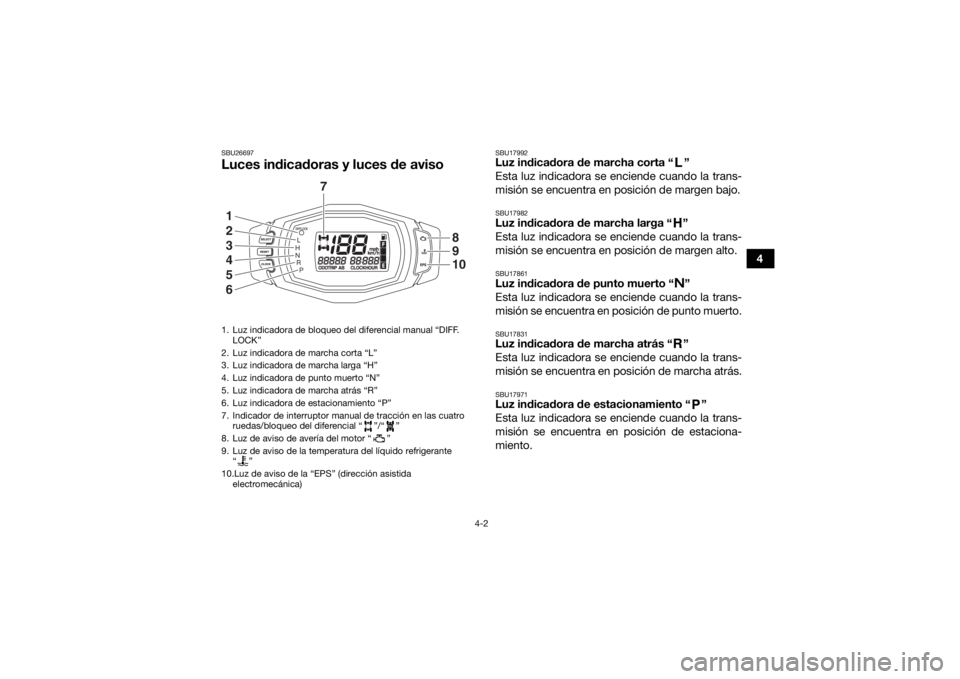

SBU26697Luces indicadoras y luces de aviso
SBU17992Luz indicadora de marcha corta “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen bajo.SBU17982Luz indicadora de marcha larga “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen alto.SBU17861Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17831Luz indicadora de marcha atrás “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.SBU17971Luz indicadora de estacionamiento “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de estaciona-
miento.
1. Luz indicadora de bloqueo del diferencial manual “DIFF. LOCK”
2. Luz indicadora de marcha corta “L”
3. Luz indicadora de marcha larga “H”
4. Luz indicadora de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador de interruptor manual de tracción en las cuatro ruedas/bloqueo del diferencial “ ”/“ ”
8. Luz de aviso de avería del motor “ ”
9. Luz de aviso de la temperatura del líquido refrigerante “”
10.Luz de aviso de la “EPS” (dirección asistida electromecánica)
7
1
2
3
4
5
6
8910
U2UD61S0.book Page 2 Monday, April 25, 2016 9:01 AM

4-3
4
SBU34560Luz de aviso de la temperatura del líquido
refrigerante “ ”
Esta luz de aviso se enciende cuando el motor se
sobrecalienta. Cuando esto ocurra durante la
marcha, pare el motor en cuanto sea posible ha-
cerlo con seguridad y déjelo enfriarse durante
unos 10 minutos.
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ ” (en-
cendido). La luz de aviso debe encenderse duran-
te unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a la posición “ ” (encendido), o per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓNSCB02400Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.
 Asimismo, el motor puede recalentarse si se
acumula barro o suciedad en el radiador (por
ejemplo, después de conducir en terreno hú-
medo). En ese caso, haga limpiar el radiador
en un concesionario Yamaha. 
Antes de volver a arrancar, asegúrese de
que la luz de aviso se haya apagado. El uso
continuado con la luz de aviso encendida
puede causar daños en el motor.
SBU30483Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea cuando
se detecta un fallo en el circuito eléctrico de con-
trol del motor. En ese caso, la pantalla indica un
código de error (ver la página 4-7). Haga revisar el
sistema de autodiagnóstico en un concesionario
Yamaha. El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ ” (en-
cendido). La luz de aviso debe encenderse duran-
te unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a la posición “ ” (encendido), o per-
manece encendida, haga revisar el vehículo en un
concesionario Yamaha.
U2UD61S0.book Page 3 Monday, April 25, 2016 9:01 AM

4-4
4
SBU30511Luz de aviso de la dirección asistida eléctrica
“EPS”
Esta luz de aviso se enciende cuando se gira la lla-
ve a la posición “ ” (encendido) y se apaga
cuando se pone en marcha el motor. Si la luz per-
manece encendida o se enciende después de
arrancar el motor, es posible que haya un fallo en
el sistema EPS. Cuando ocurra esto, haga revisar
el sistema EPS en un concesionario Yamaha.
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ ” (en-
cendido). Si la luz de aviso no se enciende haga
revisar el circuito eléctrico en un concesionario
Yamaha.NOTA Si el motor se para mediante el interruptor de
paro del motor y la llave se encuentra en la
posición “ ” (encendido), la luz de aviso de la
EPS se enciende para indicar que la dirección
asistida electromecánica no funciona.
 Si la carga de la dirección es excesiva (uso ex-
cesivo de la dirección cuando el ATV se despla-
za a baja velocidad), la acción electromecánica
se reduce para impedir que el motor de la EPS
se recaliente.
SBU30451Indicador manual de tracción a las cuatro
ruedas “ ”, indicador manual de bloqueo del
diferencial “ ” y luz indicadora “DIFF. LOCK”
El indicador manual de tracción a las cuatro
ruedas “ ” se ilumina cuando se sitúa el conmu-
tador de tracción en la posición “4WD”.
El Indicador manual de bloqueo del
diferencial “ ” y la luz indicadora manual de blo-
queo del diferencial “DIFF. LOCK” se iluminan
cuando el interruptor manual de bloqueo del dife-
rencial se sitúa en la posición “LOCK”.NOTADebido al mecanismo de sincronización de la
caja de engranajes del diferencial, es posible
que la luz indicadora del modo de tracción en
las cuatro ruedas no se encienda hasta que se
mueva el ATV.
 Cuando el interruptor de bloqueo del diferencial
manual se sitúa en la posición “LOCK” o en la
posición “4WD”, el indicador “ ” y el testigo
“DIFF. LOCK” parpadean hasta que el diferen-
cial queda completamente bloqueado o des-
bloqueado. Si el indicador y el testigo siguen
parpadeando, significa que el diferencial no se
U2UD61S0.book Page 4 Monday, April 25, 2016 9:01 AM

4-5
4ha bloqueado o desbloqueado. En tal caso, ini-
cie la marcha para que el diferencial se bloquee
o se desbloquee.
SBU30498Visor multifunción El visor multifunción está provisto de los elemen-
tos siguientes: 
velocímetro
 cuentakilómetros
 dos cuentakilómetros parciales
 reloj
 cuentahoras
 medidor de gasolina
 indicación de códigos de error
Velocímetro
El velocímetro muestra la velocidad de desplaza-
miento del vehículo. La indicación del velocímetro
se puede configurar en “mph” o “km/h”. Con di-
cha configuración cambian también las unidades
del cuentakilómetros y los cuentakilómetros par-
ciales entre millas y kilómetros. Para cambiar la in-
dicación entre “mph” y “km/h”, gire la llave a “ ”
(apagado) y, a continuación, mientras mantiene
pulsado el botón “SELECT”, gire la llave a “ ”
(encendido).
Cuentakilómetros y cuentakilómetros parcia-
les
El cuentakilómetros muestra la distancia total re-
corrida por el vehículo. El cuentakilómetros se
puede utilizar para los intervalos de mantenimien-
to y revisión.1. Botón “SELECT”
2. Botón “RESET”
3. Botón “CLOCK”
4. Velocímetro
5. Medidor de gasolina
6. Reloj/contador de horas
7. Cuentakilómetros/Cuentakilómetros parcial A/Cuentakilómetros parcial B
4
5
7
6
123U2UD61S0.book Page 5 Monday, April 25, 2016 9:01 AM

4-6
4
Los cuentakilómetros parciales muestran la dis-
tancia recorrida desde que se pusieron a cero por
última vez. Los cuentakilómetros parciales se
pueden utilizar para registrar la distancia recorrida
en un solo desplazamiento o para estimar la dis-
tancia que se puede recorrer con un depósito lle-
no de gasolina, etc.
Pulse el botón “SELECT” para cambiar entre el
cuentakilómetros “ODO” y los cuentakilómetros
parciales “TRIP A” y “TRIP B” en el orden siguien-
te:
ODO
→ TRIP A → TRIP B → ODO
Para poner a cero un cuentakilómetros parcial,
selecciónelo y, a continuación, pulse el botón
“RESET” durante tres segundos.
NOTA El cuentakilómetros se bloquea a 99999.
 Los cuentakilómetros parciales se ponen a cero
y siguen contando después de llegar a 9999.9. Reloj y cuentahoras
El reloj muestra la hora en el formato de 12 horas.
El cuentahoras muestra el tiempo total de funcio-
namiento del motor. Pulse el botón “CLOCK” para cambiar entre reloj
“CLOCK” y cuentahoras “HOUR” en el orden si-
guiente:
CLOCK →
HOUR → CLOCK
Para poner el reloj en hora
1. Seleccione el reloj.
2. Pulse los botones “SELECT” y “RESET” du- rante tres segundos. Los dígitos de las horas
comienzan a parpadear.
3. Pulse el botón “RESET” para ajustar las ho- ras.
4. Pulse el botón “SELECT” y los dígitos de los minutos empezarán a parpadear.
5. Pulse el botón “RESET” para ajustar los mi- nutos.
6. Pulse el botón “SELECT” y luego suéltelo para iniciar el reloj.
Medidor de gasolina
El medidor de gasolina indica la cantidad de gaso-
lina que contiene el depósito. A medida que dis-
minuye el nivel de gasolina, los segmentos del
medidor de gasolina desaparecen desde la “F”
(lleno) hasta la “E” (vacío). Si desaparece el seg-
U2UD61S0.book Page 6 Monday, April 25, 2016 9:01 AM

4-7
4mento “E” y comienza a parpadear el indicador de
alarma de nivel de combustible, ponga gasolina lo
antes posible.
NOTAEl medidor de gasolina está equipado con un sis-
tema de autodiagnóstico. Si el circuito eléctrico
del medidor de gasolina no funciona correcta-
mente, todos los segmentos y el indicador de avi-
so del nivel de gasolina parpadean
repetidamente. Cuando esto ocurra, haga revisar
el vehículo en un concesionario Yamaha.
Visor de código de error
Este modelo está equipado con un dispositivo de
autodiagnóstico para varios circuitos eléctricos.
Si el sistema detecta un problema en cualquiera
de estos circuitos, la luz de aviso de avería del
motor se enciende o parpadea y se muestra un
código de error en la pantalla.
Si la pantalla muestra un código de error, anote el
código y haga revisar el vehículo en un concesio-
nario Yamaha.
1. Indicador de aviso del nivel de gasolina
2. Medidor de gasolina
3. Segmento “E”
1
23
1. Visor de código de error
2. Luz de aviso de avería del motor “ ”
1
2
U2UD61S0.book Page 7 Monday, April 25, 2016 9:01 AM
