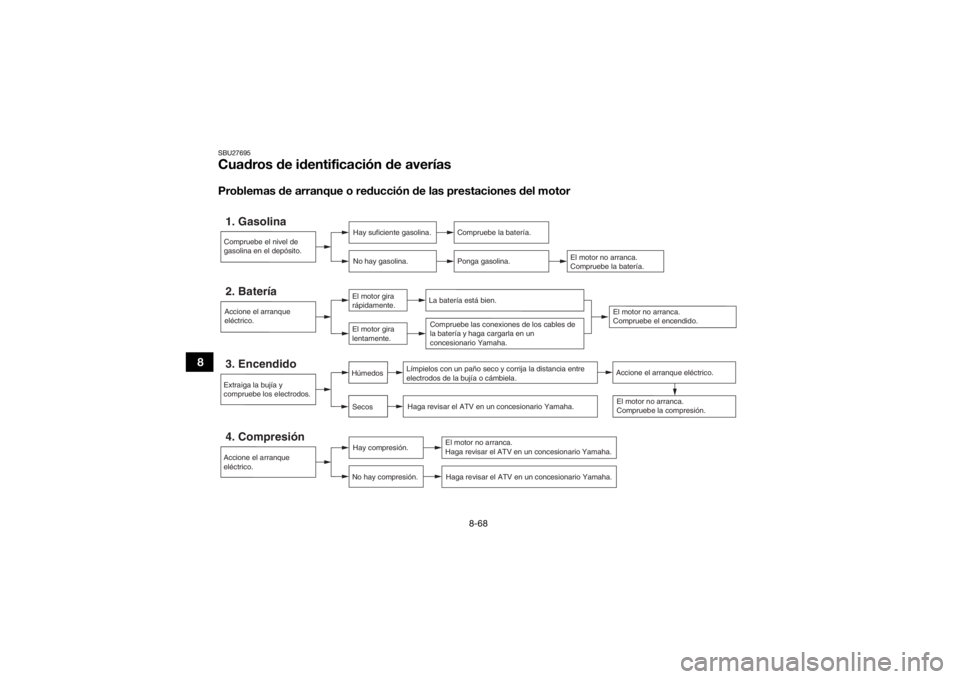

SBU27695Cuadros de identificación de averíasProblemas de arranque o reducción de las prestaciones del motor1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compruebe las conexiones de los cables de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.Accione el arranque eléctrico.
UB1A60S0.book Page 68 Friday, February 24, 2017 8:58 AM

8-69
8
Sobrecalentamiento del motor
ADVERTENCIA
SWB02291Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemar-
se con el líquido y el vapor calientes, que salen a presión. Ponga siempre un paño grueso encima
de la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo
la tapa. NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre
que la cambie por el líquido refrigerante recomendado lo antes posible. Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UB1A60S0.book Page 69 Friday, February 24, 2017 8:58 AM

9-1
9
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25882LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de
accidente. Compruebe los frenos después del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim- pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
UB1A60S0.book Page 1 Friday, February 24, 2017 8:58 AM

9-2
9
6. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU27264AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará.
Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses: 1. Realice las reparaciones necesarias y todo el mantenimiento pendiente.
2. Siga todas las instrucciones que se facilitan en el apartado Limpieza de este capítulo.
3. Llene el depósito de gasolina, añada estabili- zador de combustible (Fuel Med Rx si está
disponible) y, a continuación, haga funcionar
el motor durante 5 minutos para que se distri-
buya la gasolina tratada.
4. Realice el procedimiento siguiente para pro- teger el motor de la corrosión interna.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
Cantidad especificada:
7.5 ml por litro de gasolina (1 oz por galón)
UB1A60S0.book Page 2 Friday, February 24, 2017 8:58 AM

9-3
9d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
5. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
6. Coloque el bastidor sobre soportes o blo- ques para que todas las ruedas queden le-
vantadas del suelo. (Alternativamente, gire
las ruedas cada mes para evitar que los neu-
máticos se degraden en un punto).
7. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
8. Desmonte la batería y cárguela completa- mente. (Consulte la página 8-55).
UB1A60S0.book Page 3 Friday, February 24, 2017 8:58 AM

10-1
10
SBU25962
ESPECIFICACIONES
Dimensiones:Longitud total:2070 mm (81.5 in)
Anchura total: 1230 mm (48.4 in)
Altura total:
1253 mm (49.3 in)
Altura del asiento: 918 mm (36.1 in)
Distancia entre ejes: 1250 mm (49.2 in)
Holgura mínima al suelo:
288 mm (11.3 in)
Radio de giro mínimo: 3500 mm (138 in)Peso:Peso en orden de marcha:
314.0 kg (692 lb) (YFM70GPXJ)
318.0 kg (701 lb) (YFM70GPAJ)
320.0 kg (705 lb) (YFM70GPHJ, YFM70GPLJ,
YFM70GPSJ)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):80.0 dB(A) a 3125 r/min (YFM70GPAJ,
YFM70GPHJ_EUR/FRA/GBR, YFM70GPLJ,
YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR) Incertidumbre de la medición:
3.0 dB(A) (YFM70GPAJ, YFM70GPHJ_EUR/FRA/GBR,
YFM70GPLJ, YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR)
Vibración en el asiento (EN1032, ISO5008): Sin exceder de 0.5 m/s2 (YFM70GPAJ,
YFM70GPHJ_EUR/FRA/GBR, YFM70GPLJ,
YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR)
Incertidumbre de la medición:
0.0 m/s2 (YFM70GPAJ, YFM70GPHJ_EUR/FRA/GBR,
YFM70GPLJ, YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR)
Vibración en el manillar (EN1032, ISO5008): Sin exceder de 2.5 m/s2 (YFM70GPAJ,
YFM70GPHJ_EUR/FRA/GBR, YFM70GPLJ,
YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR)
Incertidumbre de la medición:
0.3 m/s2 (YFM70GPAJ, YFM70GPHJ_EUR/FRA/GBR,
YFM70GPLJ, YFM70GPSJ_EUR/FRA/GBR,
YFM70GPXJ_EUR/FRA/GBR)
Motor:Tipo de motor:4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada: 708 cm3
UB1A60S0.book Page 1 Friday, February 24, 2017 8:58 AM

10-2
10
Calibre × Carrera:
103.0 × 85.0 mm (4.06 × 3.35 in)
Relación de compresión: 10.1 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 0W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)
Caja del engranaje final:Tipo:
Aceite Yamaha para cardanes con fricción modificada
Plus (Ref.: ACC-SHFTL-PL-32)
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)Aceite del diferencial:Tipo:Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.22 L (0.23 US qt, 0.19 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la marca de nivel
máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.76 L (1.86 US qt, 1.55 Imp.qt)Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 18.0 L (4.75 US gal, 3.96 Imp.gal)

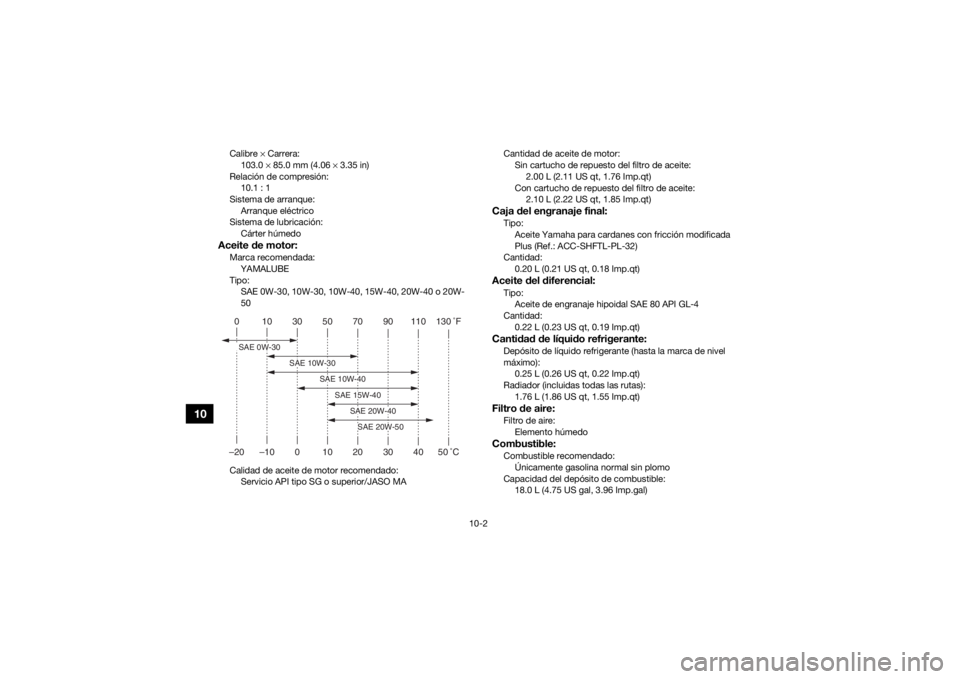

0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 0W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UB1A60S0.book Page 2 Friday, February 24, 2017 8:58 AM

10-3
10
Cantidad de reserva de combustible:4.0 L (1.06 US gal, 0.88 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Marca ID:B161 00Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria: 43/21 × 24/18 × 33/9 (10.011)
Tipo de transmisión: Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás: 23/14 × 28/23 (2.000)
Marcha corta: 31/16 (1.938)
Marcha larga:
27/25 (1.080)
Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
4.53 grados
Base del ángulo de inclinación: 26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT26 x 8-12
Fabricante/modelo: MAXXIS/MU05YNeumático trasero:Tipo:Sin cámara
Tamaño: AT26 x 10-12
Fabricante/modelo:
MAXXIS/MU06YCarga:Carga máxima:240.0 kg (530 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
UB1A60S0.book Page 3 Friday, February 24, 2017 8:58 AM

10-4
10
Trasero:30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínimo: Delantero: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Rueda delantera:Tipo de rueda:Rueda de fundición (YFM70GPAJ, YFM70GPHJ,
YFM70GPLJ, YFM70GPSJ)
Rueda de panel (YFM70GPXJ)
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:Rueda de fundición (YFM70GPAJ, YFM70GPHJ,
YFM70GPLJ, YFM70GPSJ)
Rueda de panel (YFM70GPXJ)
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno hidráulico de disco
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno hidráulico de disco Operación:
Operación con mano izquierda y pie derecho
Líquido de frenos especificado: DOT 4
Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
193 mm (7.6 in)Suspensión trasera:Tipo:Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 232 mm (9.1 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhLuz montada en el manillar:Tipo de bombilla para tercer faro:
Bombilla halógena
UB1A60S0.book Page 4 Friday, February 24, 2017 8:58 AM
