LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37161Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UB4F60S0.book Page 1 Wednesday, April 25, 2018 8:47 AM

1-2

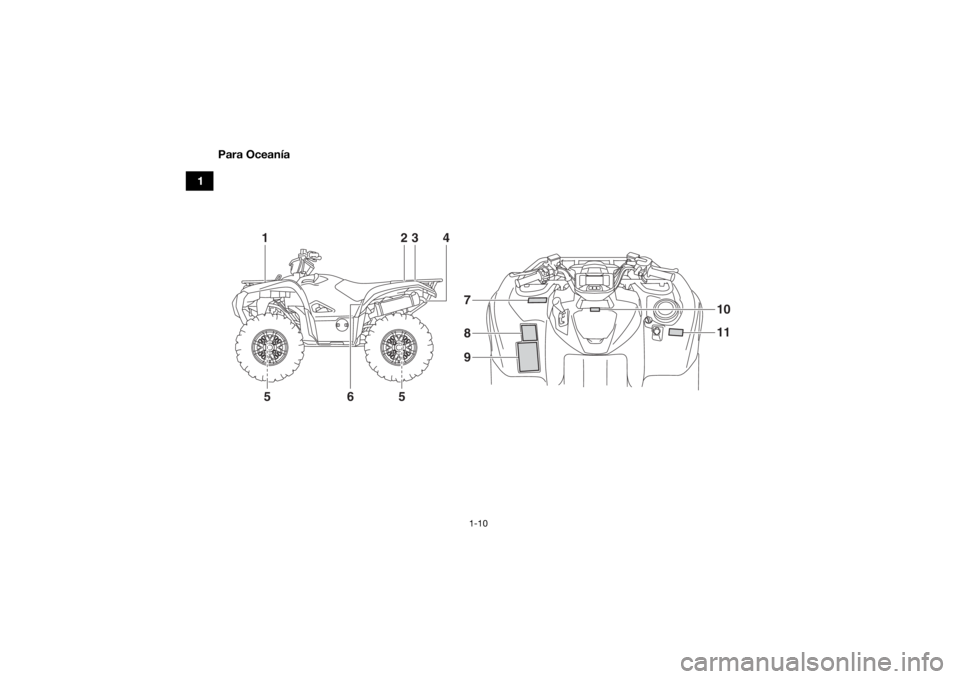

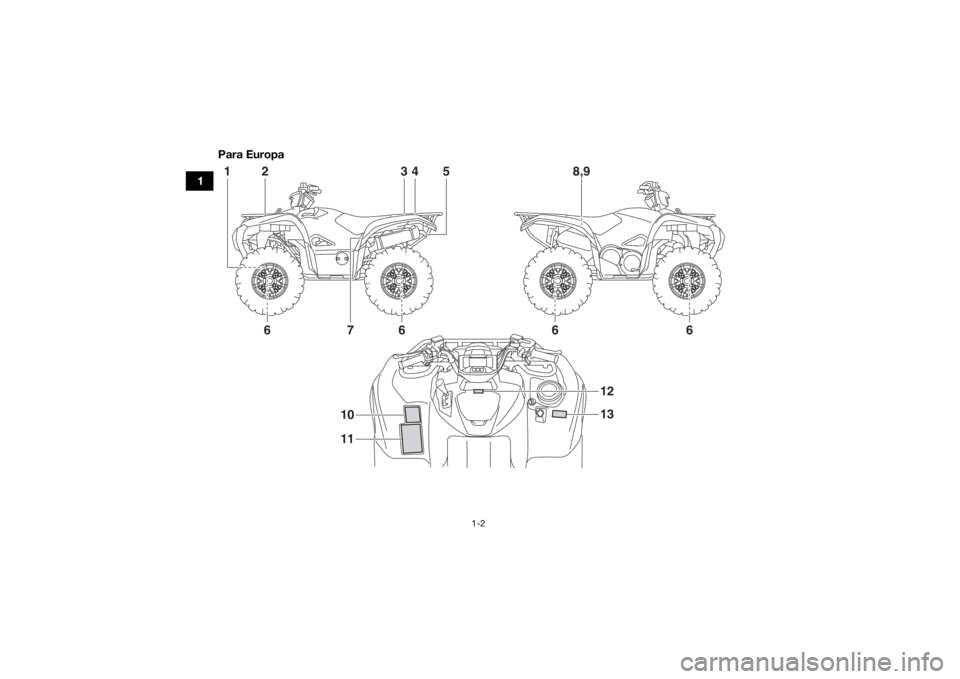

1Para Europa
2
13
4
5
7
6
6
8,9
6
6
13
12
10
11
UB4F60S0.book Page 2 Wednesday, April 25, 2018 8:47 AM

1-3
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
313 kg
2018
B4F-F155A-10
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
318 kg
2018
B1A-F155A-10
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
342 kg
2018
B4F-F155A-00
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
1 YFM70GPXK 1 YFM70GPAK / YFM70GPHK
1 YFM70GPLK 2
34
UB4F60S0.book Page 3 Thursday, June 7, 2018 10:43 AM

1-4
1
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F2259-21
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
YAMAHA
B5K-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi35.0 kPa
0.35 kgf/cm²
5.0 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
5
7 YFM70GPXK / YFM70GPAK /
YFM70GPHK
7 YFM70GPLK 6UB4F60S0.book Page 4 Wednesday, April 25, 2018 8:47 AM

1-5
1
1P0-F816R-00
YAMAHA
YAMAHA
1HP-F811R-00
E10B42-F817K-00
11
10 89
UB4F60S0.book Page 5 Wednesday, April 25, 2018 8:47 AM

1-6
1
37S-F816N-00< 0.5 kg
( 1 lb )
B4F-F817R-10< 4 kg
( 9 lbs)
12 13UB4F60S0.book Page 6 Wednesday, April 25, 2018 8:47 AM

1-7
1
Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
UB4F60S0.book Page 7 Wednesday, April 25, 2018 8:47 AM

1-8
1
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos. Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de carga o
carga máxima de este ATV.
Respete todos los límites de carga y demás instrucciones
relativas a la carga que se dan en este manual.
La carga puede incluir el conductor, el pasajero, e quipo
de protección personal, accesorios, objetos, e quipaje y
demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
UB4F60S0.book Page 8 Wednesday, April 25, 2018 8:47 AM

1-9
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4
Año de constr
ucción
Modelo
Potencia máxima
Peso en orden de marcha
UB4F60S0.book Page 9 Wednesday, April 25, 2018 8:47 AM

1-10
1Para Oceanía
12
3
4
6 11
