QUENCES PRÉCONISÉES ET ÉVENTUELLE-
MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
FBU29573Manuel du propriétaire et trousse de
réparationS’assurer de toujours conserver le manuel du pro-
priétaire, la trousse de réparation et le manomètre
basse pression pour pneus dans le véhicule afin
de les avoir sous la main en cas de besoin. Veiller
à protéger le manuel du propriétaire en le rangeant
dans la pochette en plastique, puis en plaçant
cette dernière dans la pochette à documents.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Toutefois, des outils supplémentaires
comme une clé dynamométrique sont néces-
saires pour effectuer correctement certains tra-
vaux d’entretien.

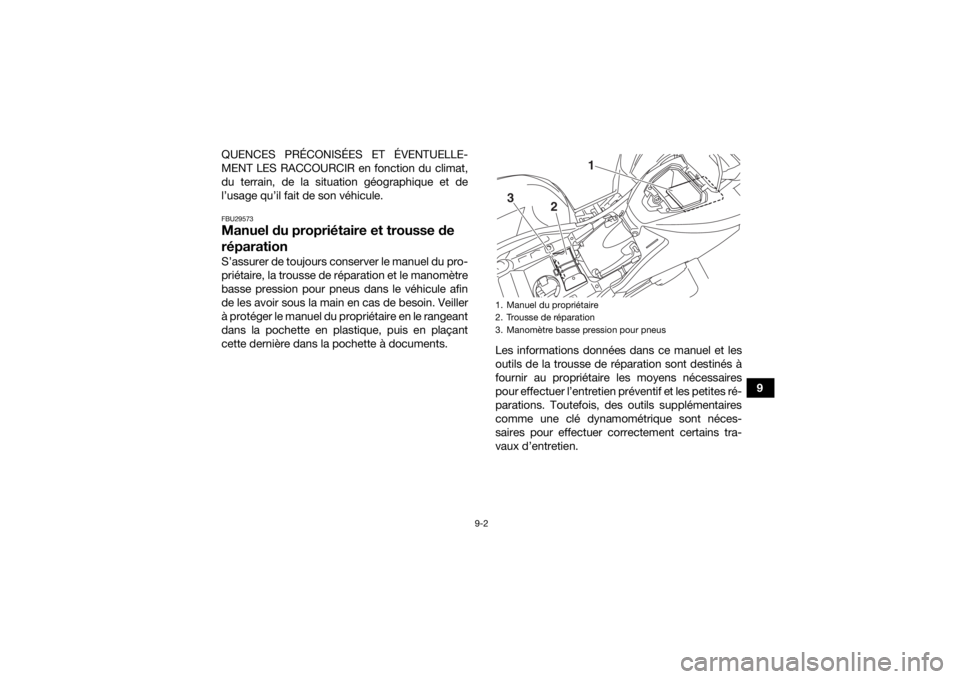

1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneus
1
2
3
UBDE60F0.book Page 2 Wednesday, April 17, 2019 2:22 PM

9-3
9
N.B.Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien, il
faut le confier à un concessionnaire Yamaha. UBDE60F0.book Page 3 Wednesday, April 17, 2019 2:22 PM

9-4
9
FBU36872Tableau des entretiens périodiques : Système antipollutionN.B.Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le VTT n’a pas atteint la distance indiquée ou les heures de fonctionne-
ment du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant • Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées. √√√
2Bougie • Contrôler l’état et nettoyer, régler l’écartement
des électrodes ou remplacer si nécessaire. √√√√√
3 *Soupapes • Contrôler le jeu de soupape et le régler si néces-
saire. √ √√√
4 *Circuit de ventila-
tion du carter mo-
teur • Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée. √√√
UBDE60F0.book Page 4 Wednesday, April 17, 2019 2:22 PM

9-5
9
5*Système d’échap-
pement • S’assurer de l’absence de fuites et remplacer tout
joint abîmé.
• Contrôler le serrage de tous les colliers à vis et les raccords, et les serrer si nécessaire. √√√
6 Pare-étincelles • Nettoyer. √√√
7 *Système d’admis-
sion d’air à l’échap-
pement • S’assurer du bon état du clapet de coupure d’air,
du clapet flexible et de la durite.
• Remplacer toute pièce endommagée. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBDE60F0.book Page 5 Wednesday, April 17, 2019 2:22 PM

9-6
9
FBU36892Tableau des entretiens périodiques : Entretiens et graissagesN.B.Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le VTT n’a pas atteint la distance indiquée ou les heures de fonctionne-
ment du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
• Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 *Frein avant • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
UBDE60F0.book Page 6 Wednesday, April 17, 2019 2:22 PM

9-7
9
3*Frein arrière • Contrôler le fonctionnement et corriger si néces-
saire.
• Contrôler la garde de la pédale de frein et la régler si nécessaire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Durites de frein • Contrôler l’état et remplacer si nécessaire.
√√√√
• Remplacer. Tous les 4 ans
5 *Liquide de frein • Changer. Tous les 2 ans
6 *Roues • Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
7 *Pneus • Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
• Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
8 *Roulements de
moyeu de roue • Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
9 *Courroie trapézoï-
dale • Contrôler l’usure et l’état, et remplacer si néces-
saire. √ √√√
10 *Visserie du châssis • S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBDE60F0.book Page 7 Wednesday, April 17, 2019 2:22 PM

9-8
9
11*Combinés ressort-
amortisseur • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
12 *Bagues de barre
stabilisatrice
• Contrôler l’état et remplacer si nécessaire.
√√√
13 *Pivots de fusée ar-
rière • Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
16 *Support du moteur • Contrôler l’état et remplacer si nécessaire. √√√
17 *Soufflets d’essieu • Contrôler l’état et remplacer si nécessaire. √√√√√
18 Huile moteur • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
19 Cartouche du filtre
à huile moteur • Remplacer.
√√√
20 Huile de différentiel • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBDE60F0.book Page 8 Wednesday, April 17, 2019 2:22 PM

9-9
9
21Huile de couple co-
nique arrière • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
22 Circuit de refroidis-
sement • Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pièces mobiles et
câbles • Lubrifier.
√√√√
24 *Levier des gaz • Contrôler le fonctionnement.
• Contrôler la garde de levier des gaz et la régler si
nécessaire.
• Lubrifier le câble et le logement de levier. √√√√√
25 *Contacteur de feu
stop sur freins
avant et arrière • Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
26 *Éclairage et contac-
teurs • Contrôler le fonctionnement et corriger si néces-
saire.
• Régler le faisceau des phares. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBDE60F0.book Page 9 Wednesday, April 17, 2019 2:22 PM

9-10
9
FBU23072N.B.Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées. UBDE60F0.book Page 10 Wednesday, April 17, 2019 2:22 PM

9-11
9
FBU23091Dépose et repose des cachesLa dépose des caches illustrés est requise pour
effectuer certains entretiens décrits dans ce cha-
pitre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU34720Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.

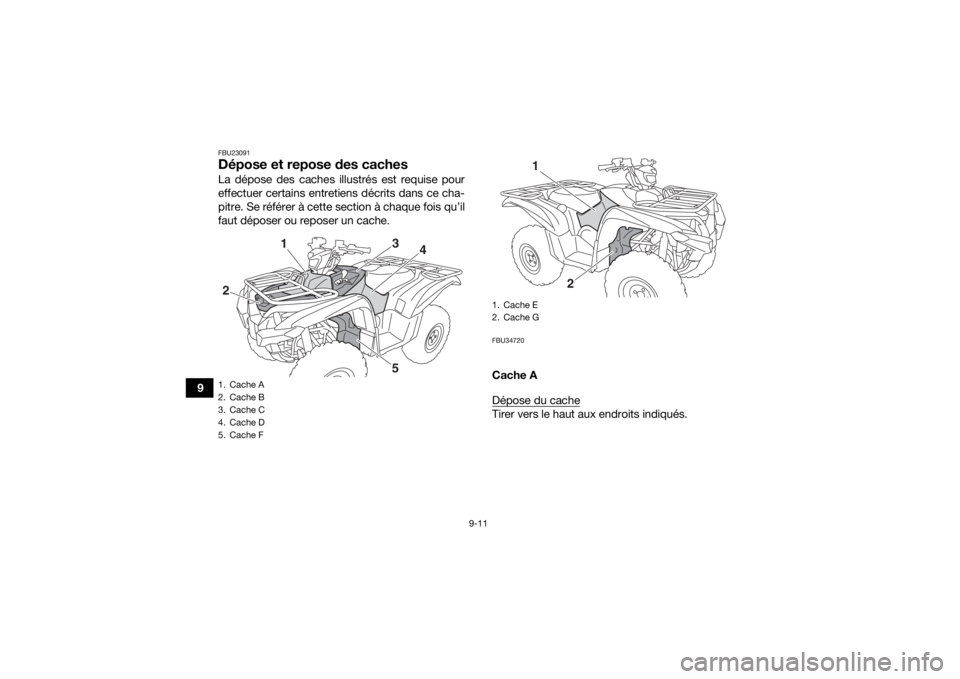

1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F2
1
3
4
5
1. Cache E
2. Cache G
2
1
