Page 11 of 190
1-1
1
SBU38860
IDENTIFICACIÓN DEL VEHÍCULO
SBU28205Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta de modelo en los espacios
previstos a continuación.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26032Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor. Este número de 17 dígitos se
utiliza para identificar su ATV.
SBU26053Etiqueta de modelo
La etiqueta de modelo está fijada en el lugar que
se muestra.1. Número de identificación del vehículo (lado delantero izquierdo)
UBLT60S0.book Page 1 Tuesday, June 15, 2021 4:30 PM
Page 12 of 190
1-2
1Su modelo específico puede identificarse com-
probando el código de tipo de modelo que figura
en la etiqueta del modelo.
1. Etiqueta del modelo
1
1. C
Page 13 of 190
2-1
2
SBU29681
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37262Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UBLT60S0.book Page 1 Tuesday, June 15, 2021 4:30 PM

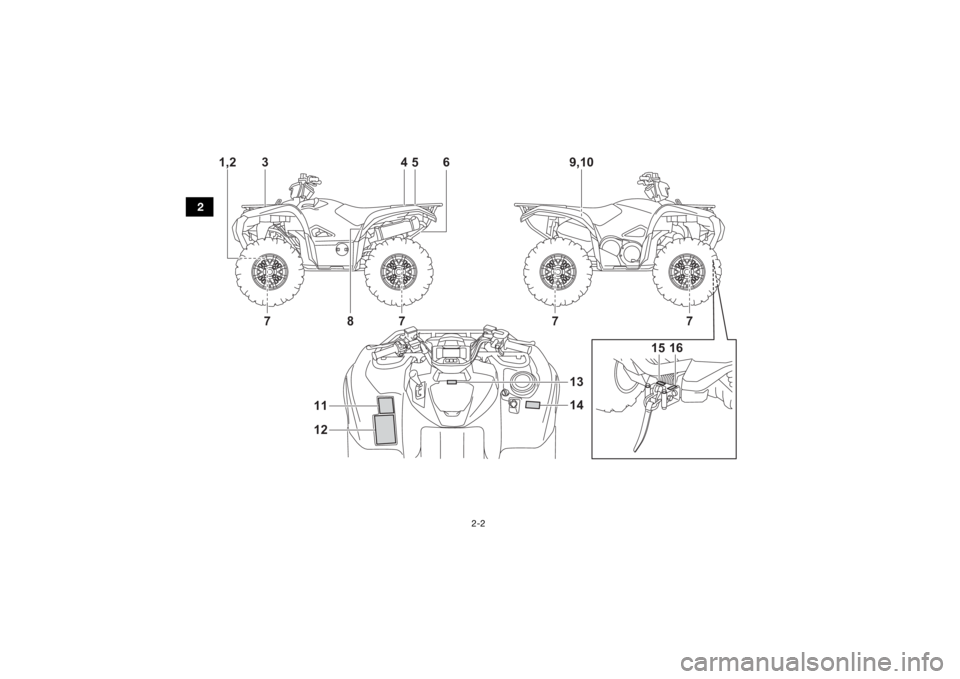

Page 14 of 190
2-2
2
3
1,24 5 6
8
7
7
9,10
7
7
14
13
11
12
15 16
UBLT60S0.book Page 2 Tuesday, June 15, 2021 4:30 PM

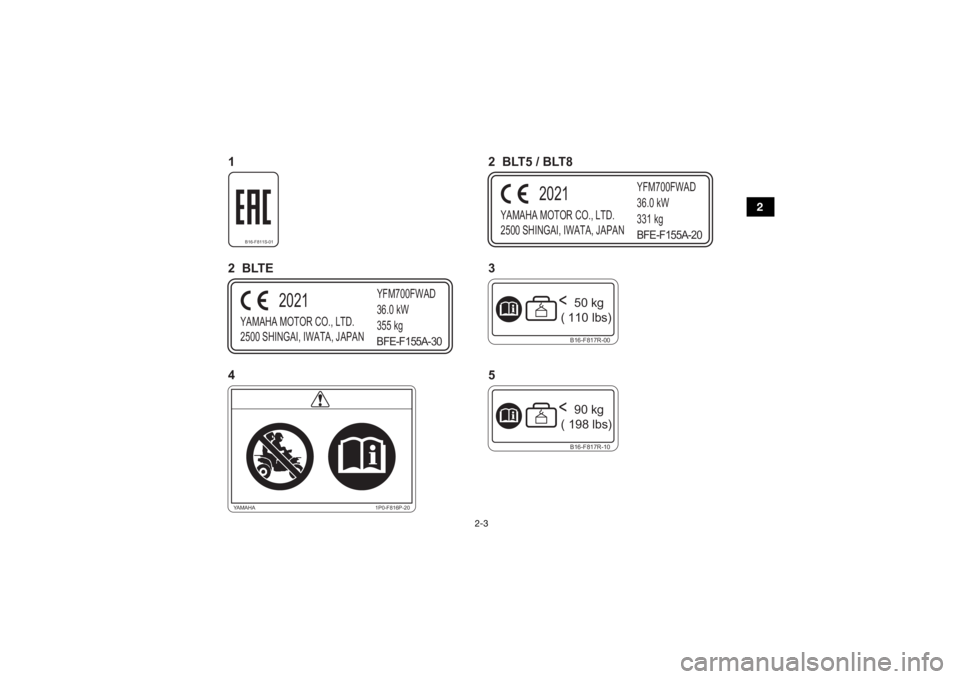

Page 15 of 190
2-3
2
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
331 kg
2021
BFE-F155A-20
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWAD
36.0 kW
355 kg
2021
BFE-F155A-30
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
B16-F811S-01
1 2 BLT5 / BLT8
2 BLTE 3
45
UBLT60S0.book Page 3 Tuesday, June 15, 2021 4:30 PM

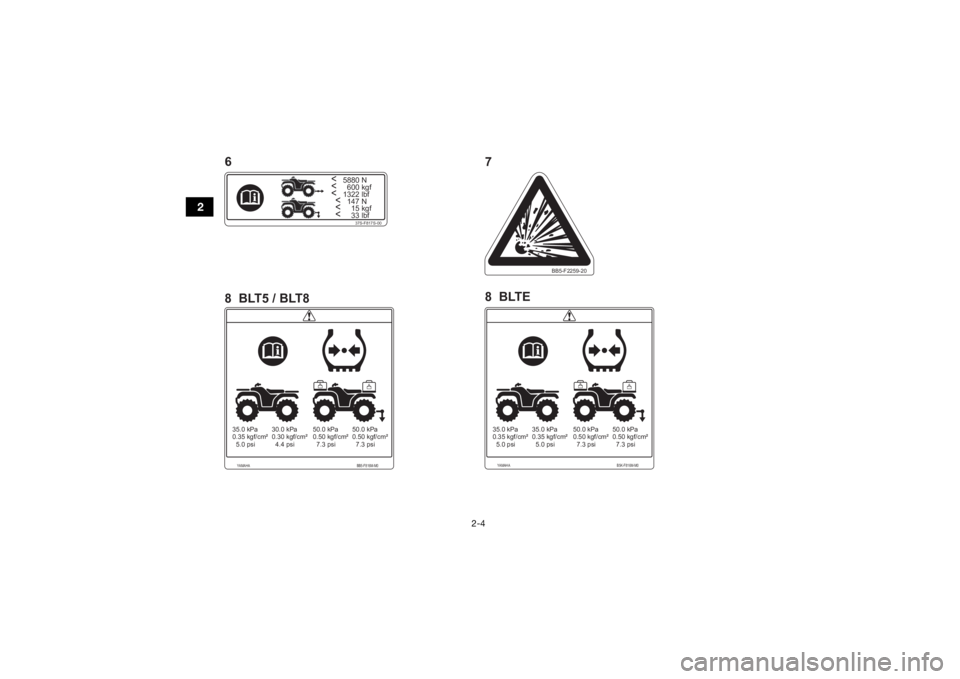

Page 16 of 190
2-4
2
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
BB5-F2259-20
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
YAMAHA
B5K-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi35.0 kPa
0.35 kgf/cm²
5.0 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
6
8 BLT5 / BLT8
8 BLTE 7UBLT60S0.book Page 4 Tuesday, June 15, 2021 4:30 PM

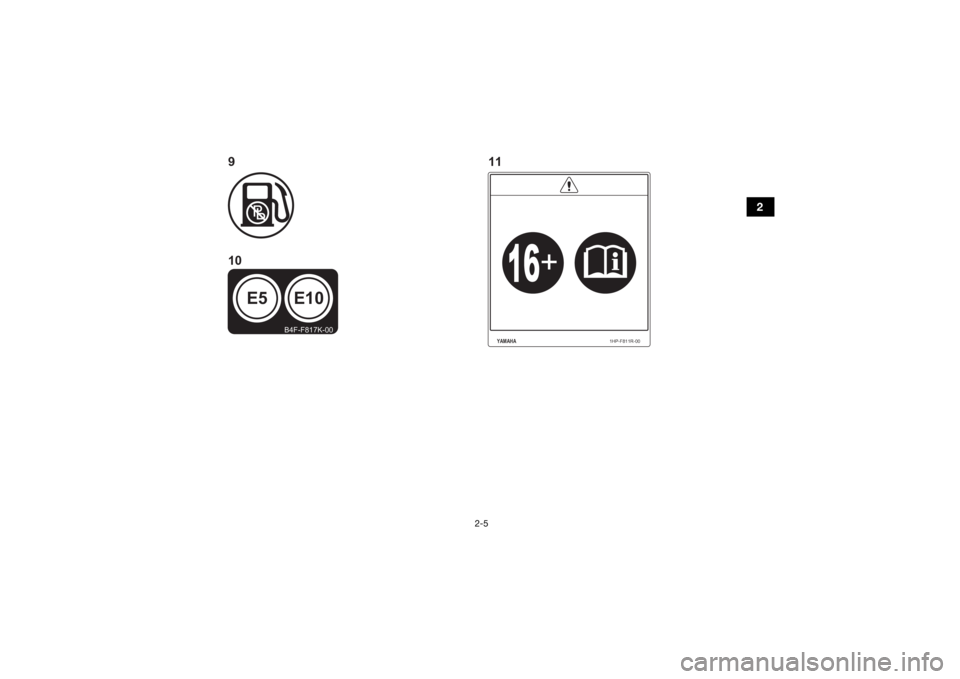

Page 17 of 190
2-5
2
YAMAHA
1HP-F811R-00
E10
E5
B4F-F817K-00
11
9
10
UBLT60S0.book Page 5 Tuesday, June 15, 2021 4:30 PM

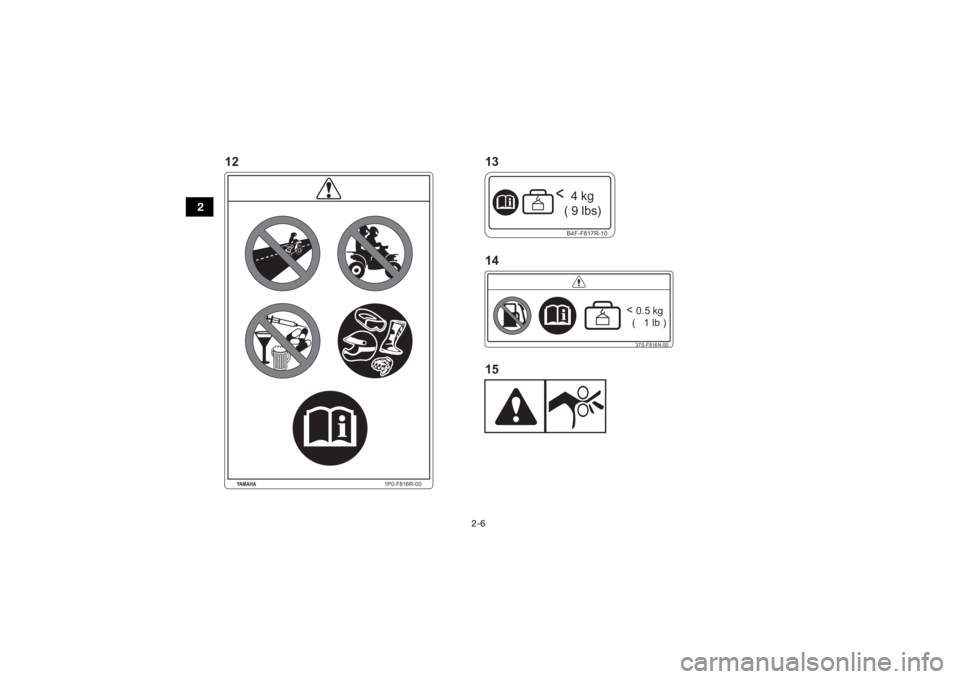

Page 18 of 190
2-6
2
37S-F816N-00< 0.5 kg
( 1 lb )
B4F-F817R-10< 4 kg
( 9 lbs)
1P0-F816R-00
YAMAHA
13
14
12
15
UBLT60S0.book Page 6 Tuesday, June 15, 2021 4:30 PM

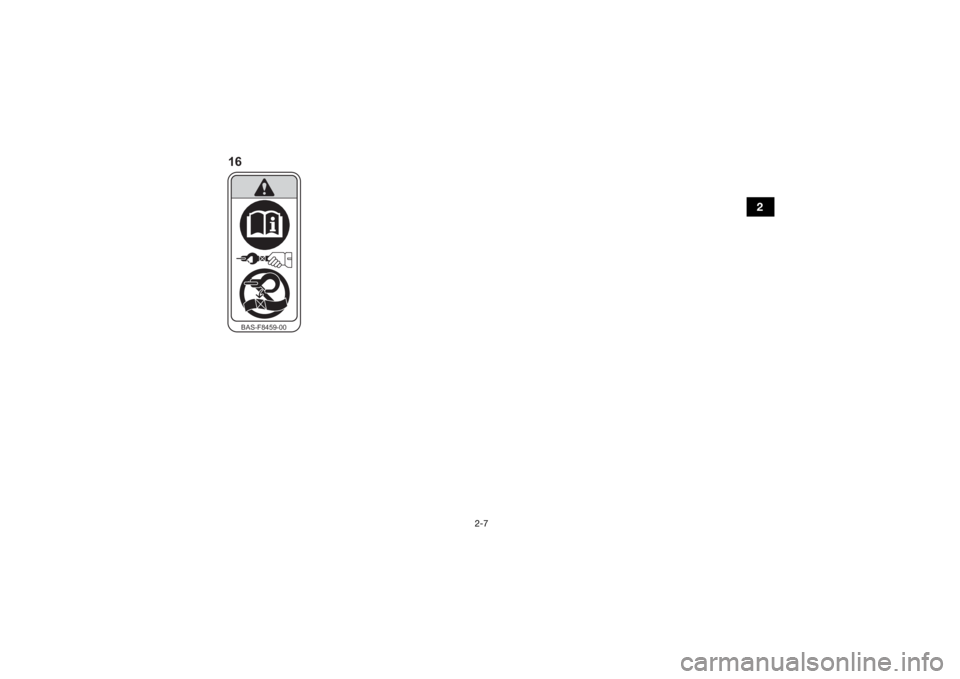

Page 19 of 190
2-7
2
BAS-F8459-00
16
UBLT60S0.book Page 7 Tuesday, June 15, 2021 4:30 PM
Page 20 of 190
2-8

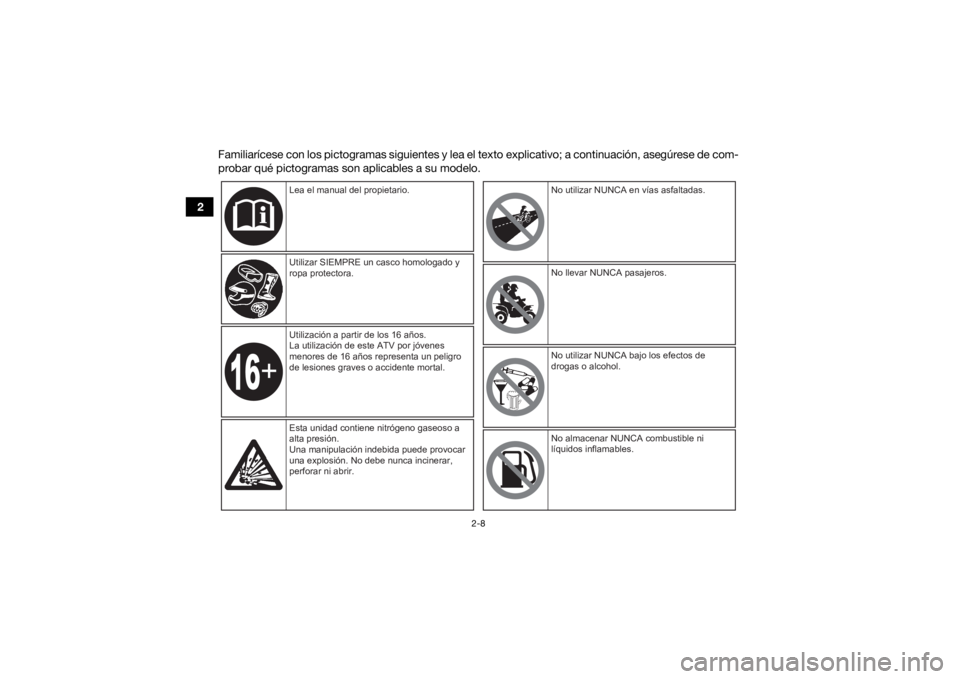

2Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
UBLT60S0.book Page 8 Tuesday, June 15, 2021 4:30 PM
