YAMAHA GRIZZLY 700 2022 Manuale de Empleo (in Spanish)

5-21
5
3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito de gasolina al máximo en el sentido de las agujas del reloj
para asegurarse de que quede bien cerrado.SBU38651GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra- mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
Gasolina recomendada:
Gasolina normal sin plomo (admite Gasohol
(E10))
Capacidad del depósito de gasolina: 18 L (4.8 US gal, 4.0 Imp.gal)
Cantidad de reserva de gasolina: 4.0 L (1.06 US gal, 0.88 Imp.gal)1. Marca de identificación del combustible EN228
1
E5
E10
UBLT60S0.book Page 21 Tuesday, June 15, 2021 4:30 PM

5-22
5
NOTACompruebe que la tobera de la bomba de gasoli-
na tenga la misma marca de identificación del
combustible. Acerca de la gasolina recomendada
El motor de este modelo está diseñado para fun-
cionar con gasolina sin plomo. Debe tener un nú-
mero de octanos igual o superior a 91. Si se
produce detonación o autoencendido, pruebe
una gasolina de otra marca o de mayor octanaje.NOTASe puede utilizar gasolina que contenga etanol si
el contenido de etanol no supera el 10% (E10). No
se recomienda el uso de gasolina con metanol
porque puede dañar el sistema de combustible o
reducir las prestaciones del vehículo.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. SBU34141AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás.1. Asiento
1
UBLT60S0.book Page 22 Tuesday, June 15, 2021 4:30 PM

5-23
5

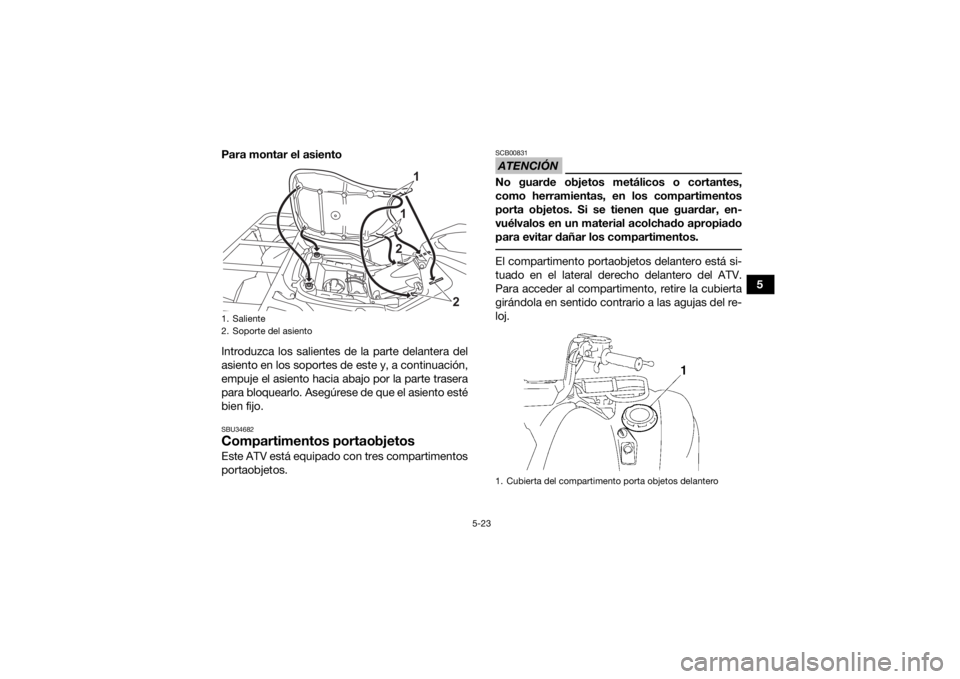

Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en los soportes de este y, a continuación,
empuje el asiento hacia abajo por la parte trasera
para bloquearlo. Asegúrese de que el asiento esté
bien fijo.
SBU34682Compartimentos portaobjetosEste ATV está equipado con tres compartimentos
portaobjetos.
ATENCIÓNSCB00831No guarde objetos metálicos o cortantes,
como herramientas, en los compartimentos
porta objetos. Si se tienen que guardar, en-
vuélvalos en un material acolchado apropiado
para evitar dañar los compartimentos. El compartimento portaobjetos delantero está si-
tuado en el lateral derecho delantero del ATV.
Para acceder al compartimento, retire la cubierta
girándola en sentido contrario a las agujas del re-
loj.
1. Saliente
2. Soporte del asiento
1
12
2

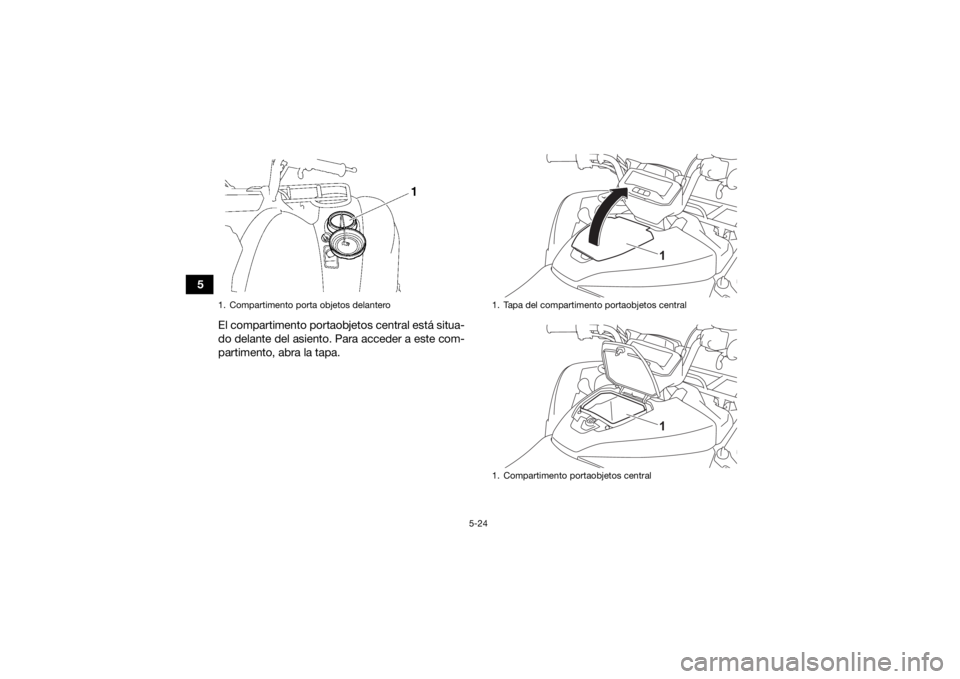

1. Cubierta del compartimento porta objetos delantero
UBLT60S0.book Page 23 Tuesday, June 15, 2021 4:30 PM

5-24
5El compartimento portaobjetos central está situa-
do delante del asiento. Para acceder a este com-
partimento, abra la tapa.
1. Compartimento porta objetos delantero
1. Tapa del compartimento portaobjetos central
1. Compartimento portaobjetos central
11
UBLT60S0.book Page 24 Tuesday, June 15, 2021 4:30 PM

5-25
5

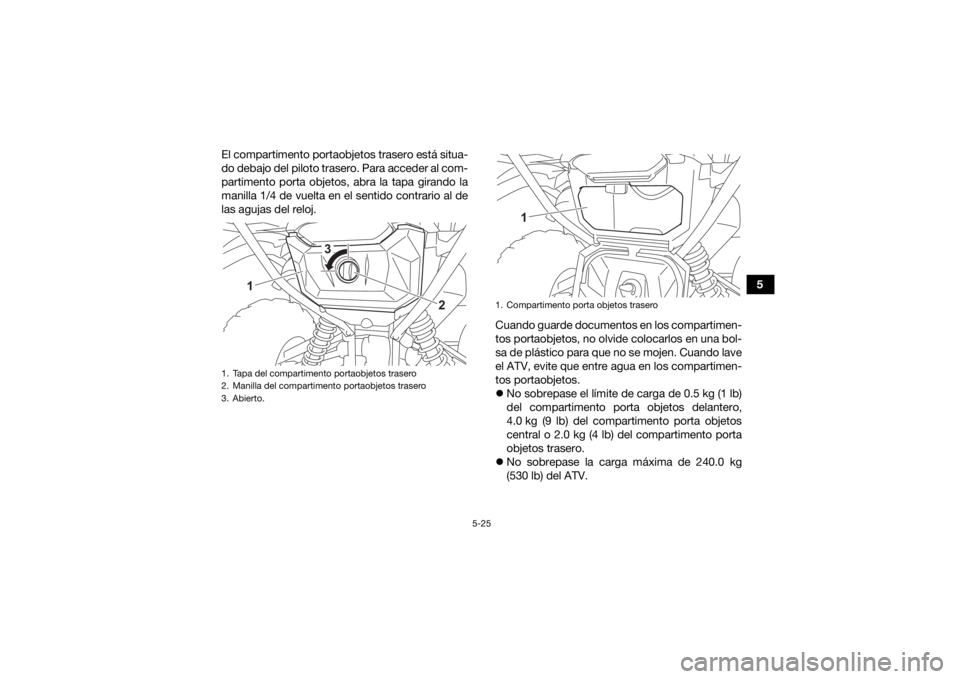

El compartimento portaobjetos trasero está situa-
do debajo del piloto trasero. Para acceder al com-
partimento porta objetos, abra la tapa girando la
manilla 1/4 de vuelta en el sentido contrario al de
las agujas del reloj.
Cuando guarde documentos en los compartimen-
tos portaobjetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos portaobjetos.
No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero,
4.0 kg (9 lb) del compartimento porta objetos
central o 2.0 kg (4 lb) del compartimento porta
objetos trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
1. Tapa del compartimento portaobjetos trasero
2. Manilla del compartiment o portaobjetos trasero
3. Abierto.
2
1 3
1. Compartimento porta objetos trasero
1
UBLT60S0.book Page 25 Tuesday, June 15, 2021 4:30 PM

5-26
5

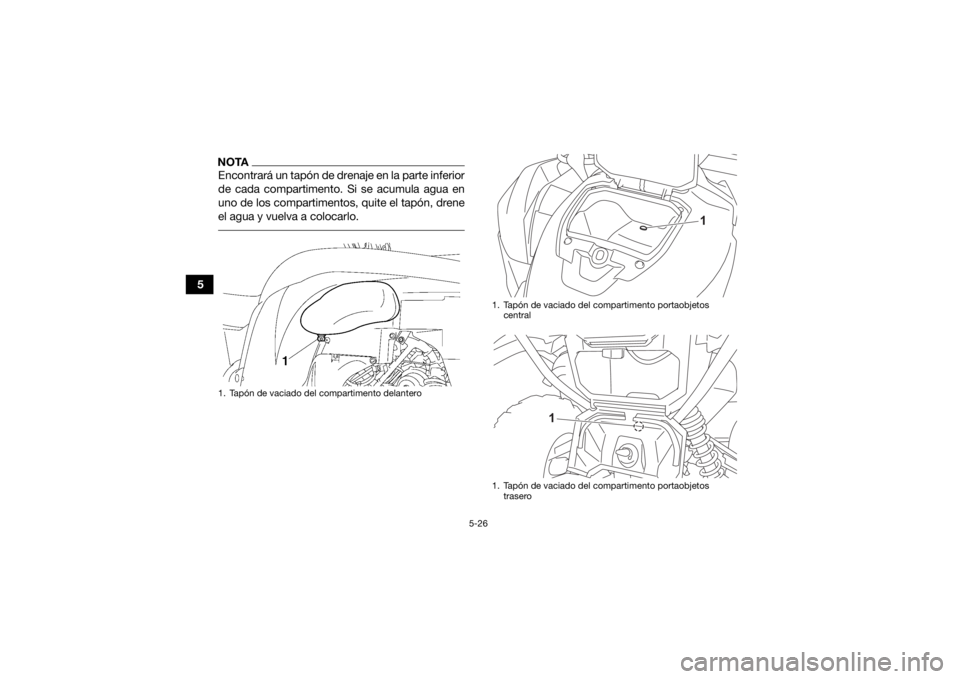

NOTAEncontrará un tapón de drenaje en la parte inferior
de cada compartimento. Si se acumula agua en
uno de los compartimentos, quite el tapón, drene
el agua y vuelva a colocarlo. 1. Tapón de vaciado del compartimento delantero
1. Tapón de vaciado del compartimento portaobjetos central
1. Tapón de vaciado del compartimento portaobjetos trasero
1
1
UBLT60S0.book Page 26 Tuesday, June 15, 2021 4:30 PM

5-27
5
SBU18964Portaequipajes delanteroNo sobrepase el límite de carga de 50.0 kg
(110 lb) del portaequipajes delantero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU18974Portaequipajes traseroNo sobrepase el límite de carga de 90.0 kg
(198 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg

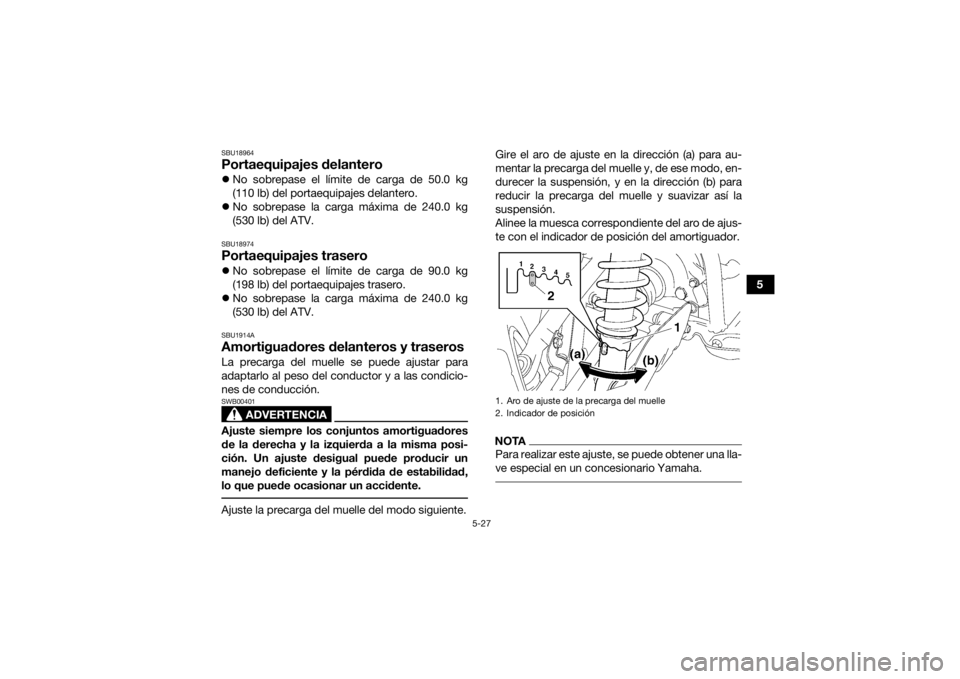

(530 lb) del ATV.SBU1914AAmortiguadores dela nteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente. Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
UBLT60S0.book Page 27 Tuesday, June 15, 2021 4:30 PM

5-28
5
1. Llave especial
Posición de ajuste de la precarga del muelle
delantero:Mínima (blanda):1
Normal: 2
Máxima (dura): 5
Posición de ajuste de la precarga del muelle
trasero: Mínima (blanda):1
Normal: 2
Máxima (dura): 5
UBLT60S0.book Page 28 Tuesday, June 15, 2021 4:30 PM

5-29
5

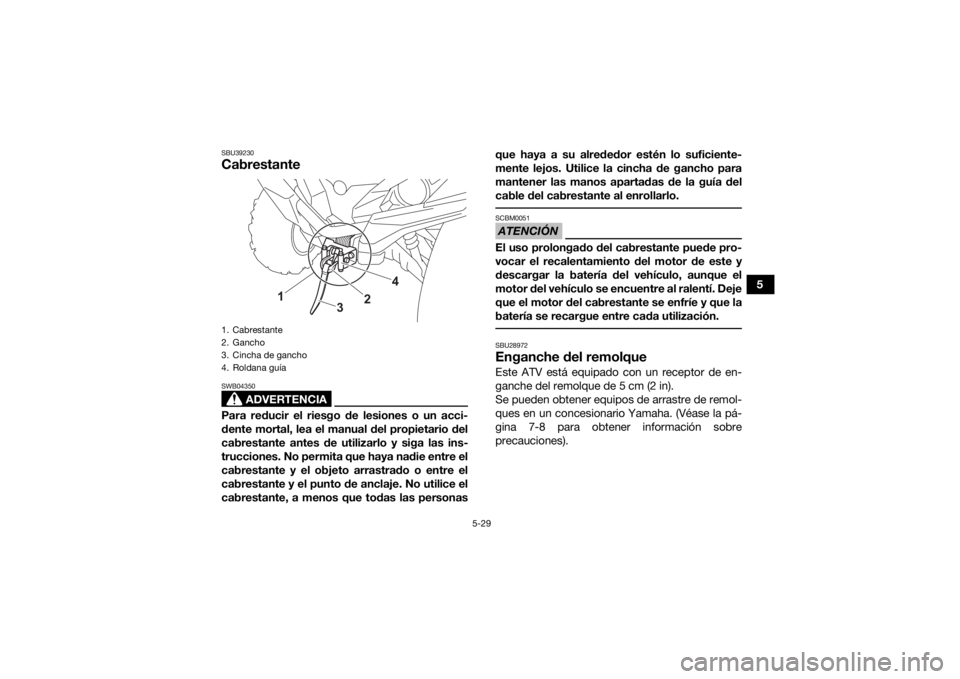

SBU39230Cabrestante
ADVERTENCIA
SWB04350Para reducir el riesgo de lesiones o un acci-
dente mortal, lea el manual del propietario del
cabrestante antes de utilizarlo y siga las ins-
trucciones. No permita que haya nadie entre el
cabrestante y el objeto arrastrado o entre el
cabrestante y el punto de anclaje. No utilice el
cabrestante, a menos que todas las personasque haya a su alrededor estén lo suficiente-
mente lejos. Utilice la cincha de gancho para
mantener las manos apartadas de la guía del
cable del cabrestante al enrollarlo.
ATENCIÓNSCBM0051El uso prolongado del cabrestante puede pro-
vocar el recalentamiento del motor de este y
descargar la batería del vehículo, aunque el
motor del vehículo se encuentre al ralentí. Deje
que el motor del cabrestante se enfríe y que la
batería se recargue entre cada utilización. SBU28972Enganche del remolque Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 7-8 para obtener información sobre
precauciones).
1. Cabrestante
2. Gancho
3. Cincha de gancho
4. Roldana guía
1
3
2
4
UBLT60S0.book Page 29 Tuesday, June 15, 2021 4:30 PM

5-30
5

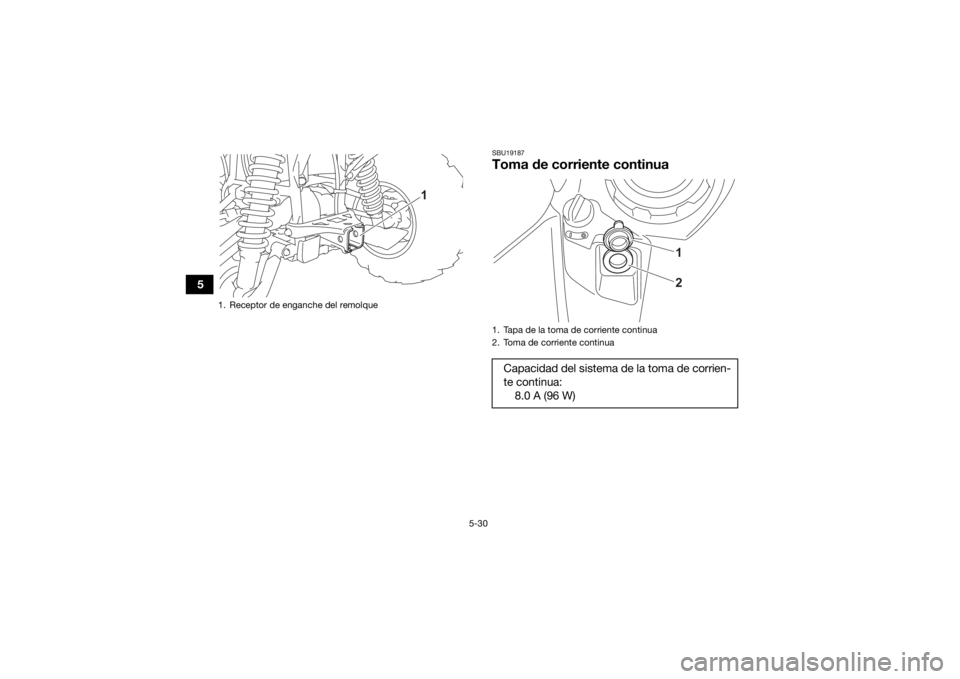

SBU19187Toma de corriente continua
1. Receptor de enganche del remolque
1
1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad del sistema de la toma de corrien-
te continua:8.0 A (96 W)
21
