YAMAHA GRIZZLY 700 2022 Manuale de Empleo (in Spanish)

7-1
7
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU38120Arranque del motorEste modelo está equipado con un sistema de
corte del circuito de encendido. Para que el motor
pueda arrancar debe cumplirse una de las condi-
ciones siguientes:
La palanca de selección está en la posición de
punto muerto o de estacionamiento.
 Se acciona la maneta del freno trasero o el pe-
dal de freno.
NOTASe recomienda seleccionar punto muerto o esta-
cionamiento y accionar el freno trasero cuando se
vaya a arrancar el motor. ATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 7-5 antes de poner en funcionamiento
por primera vez el motor. Para poner en marcha el motor
1. Gire la llave a “ ” (encendido) y el interrup- tor de paro del motor a “ ” (marcha).
La luz de aviso del voltaje de la batería, la
luz de aviso de la temperatura del líquido
refrigerante y la luz de aviso de avería del
motor deben encenderse durante unos se-
gundos y luego apagarse.
 La luz de aviso de la dirección asistida
eléctrica debe encenderse y permanecer
encendida hasta que arranque el motor.
UBLT60S0.book Page 1 Tuesday, June 15, 2021 4:30 PM

7-2
7
ATENCIÓNSCB00826Para evitar posibles daños, no utilice el ATV si
alguna de las luces de aviso no funciona como
se describe más arriba. 2. Accione el pedal de freno y sitúe la palancaselectora en la posición de punto muerto o
estacionamiento. La luz indicadora corres-
pondiente debería encenderse. Si la luz indi-
cadora no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
3. Aplique la palanca del freno trasero o el pedal de freno.
4. Cierre completamente la maneta del acelera- dor y, a continuación, pulse el interruptor de
arranque para accionar el motor de arranque.
Suelte el interruptor de arranque cuando se
ponga en marcha el motor.
NOTASi el motor no se pone en marcha, suelte el inte-
rruptor de arranque. Espere unos segundos antes
de volver a accionar el arranque para que se res-
tablezca la tensión de la batería. No accione el
arranque durante más de 10 segundos seguidos. ATENCIÓNSCB00164Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío! SBU36230Funcionamiento de la palanca de se-
lección de marcha y conducción hacia
atrásATENCIÓNSCB03330Antes de cambiar de marcha, detenga comple-
tamente el vehículo y espere a que el motor
vuelva al régimen normal de ralentí. El motor o
la transmisión pueden resultar dañados.
UBLT60S0.book Page 2 Tuesday, June 15, 2021 4:30 PM

7-3
7
Cambio: Punto muerto a marcha alta y marcha
alta a marcha baja
1. Detenga el ATV por completo.
2. Pise el freno y cambie la marcha moviendo la palanca de selección de marcha a lo largo de
la guía de cambios.
NOTAAsegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posición
correspondiente.
3. Suelte el pedal de freno y, a continuación,abra la maneta de aceleración gradualmente.
Cambio: De punto muerto a marcha atrás y de
marcha atrás a estacionamiento
ADVERTENCIA
SWB00721El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría ocasionar1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)
1
23456
LHNRP
UBLT60S0.book Page 3 Tuesday, June 15, 2021 4:30 PM

7-4
7graves lesiones. Cuando se utilice la marcha
atrás, compruebe siempre que no haya obstá-
culos o personas detrás del vehículo. Una vez
comprobado que no hay peligro, vaya despa-
cio.
1. Detenga el ATV por completo.
2. Pise el pedal de freno.
3. Cambie de punto muerto a marcha atrás o de
marcha atrás a estacionamiento, y viceversa,
moviendo la palanca de selección de marcha
a lo largo de la guía de cambios.
NOTAAl engranar la marcha atrás, deberá encenderse
la luz indicadora correspondiente. Si la luz indi-
cadora no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.
 Debido al mecanismo de sincronización del
motor, es posible que no se encienda la luz in-
dicadora hasta que se mueva el ATV. 1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)
1
23456
LHNRP
UBLT60S0.book Page 4 Tuesday, June 15, 2021 4:30 PM

7-5
7
4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.
5. Accione gradualmente la maneta de acelera- ción y siga mirando hacia atrás mientras el
vehículo se desplace en esa dirección.
SBU36862Rodaje del motorNo hay un periodo más importante para la vida del
motor que los primeros 240 km (150 mi) o 15 ho-
ras de funcionamiento. Por ello, debe seguir con
atención las instrucciones de rodaje del motor.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 240 km (150 mi) o
15 horas. Durante este periodo, las distintas pie-
zas del motor se desgastan y pulen hasta alcanzar
las holguras de trabajo correctas. Evite el funcio-
namiento prolongado a todo gas o toda condición
que puede provocar el recalentamiento del motor.
0–120 km (0–75 mi) o 0–8 horas
Evite el funcionamiento prolongado a más de me-
dio gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija. 120–240 km (75–150 mi) o 8–15 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 240 km (150 mi) o 15 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00221Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise. SBU27322EstacionamientoAl estacionar el ATV, pare el motor y cambie la pa-
lanca de selección de marchas a la posición de
estacionamiento.
UBLT60S0.book Page 5 Tuesday, June 15, 2021 4:30 PM

7-6
7

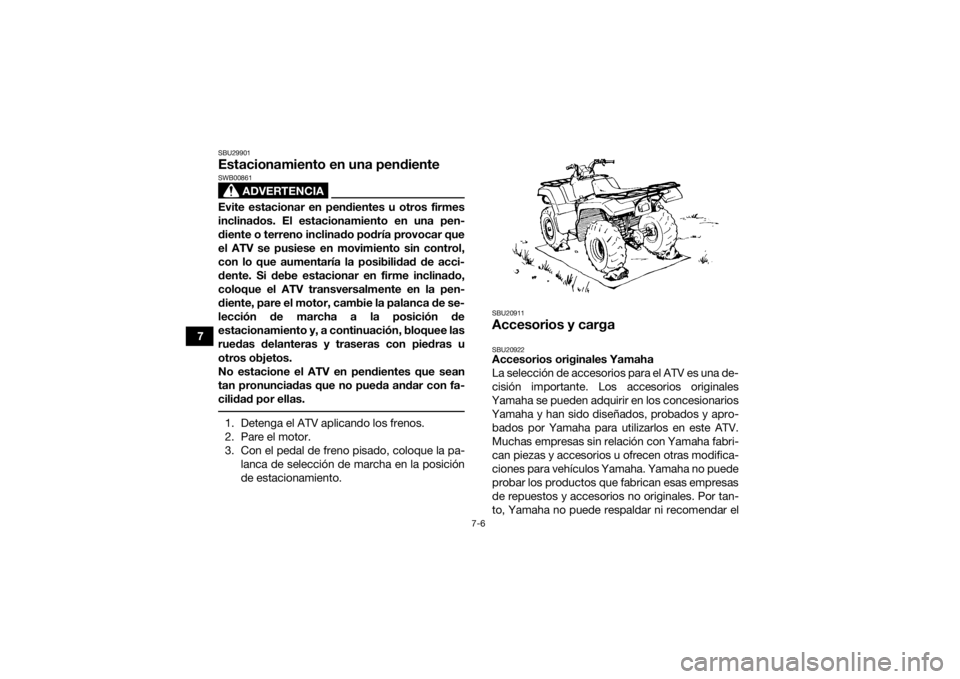

SBU29901Estacionamiento en una pendiente
ADVERTENCIA
SWB00861Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, pare el motor, cambie la palanca de se-
lección de marcha a la posición de
estacionamiento y, a continuación, bloquee las
ruedas delanteras y traseras con piedras u
otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas. 1. Detenga el ATV aplicando los frenos.
2. Pare el motor.
3. Con el pedal de freno pisado, coloque la pa-lanca de selección de marcha en la posición
de estacionamiento.
SBU20911Accesorios y cargaSBU20922Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tan-
to, Yamaha no puede respaldar ni recomendar el
UBLT60S0.book Page 6 Tuesday, June 15, 2021 4:30 PM

7-7
7
uso de accesorios no vendidos por Yamaha ni de
modificaciones no recomendadas específicamen-
te por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es res-
ponsable de toda lesión relacionada con altera-
ciones del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios. 
Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
 No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un
accesorio que le impida moverse libremente en
el asiento o uno que limite la visión (entre otras
posibilidades).
 Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento pue-
de variar de cuando se conduce sin accesorios.
UBLT60S0.book Page 7 Tuesday, June 15, 2021 4:30 PM

7-8
7
SBU34692Carga
ADVERTENCIA
SWB00821No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un
remolque. Mantenga una distancia de frenado
mayor. La carga o un remolque pueden modificar la esta-
bilidad y maniobrabilidad del ATV.
Aplique el sentido común y su mejor criterio cuan-
do transporte carga o arrastre un remolque. Ten-
ga en cuenta los puntos siguientes:
Nunca exceda los límites de peso especifica-
dos. Un ATV sobrecargado puede tener poca
estabilidad.
No exceda el peso máximo de la lanza. Puede
medir el peso de la lanza con una báscula. Co-
loque la lanza del remolque cargado sobre la
báscula a la altura del enganche. Si es necesa- CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, carga, accesorios y lanza):240.0 kg (530 lb)
Portaequipajes delantero: 50.0 kg (110 lb)
Portaequipajes trasero: 90.0 kg (198 lb)
Compartimento delantero: 0.5 kg (1 lb)
Compartimento portaobjetos central: 4.0 kg (9 lb)
Compartimento portaobjetos trasero: 2.0 kg (4 lb)
Enganche para remolque: Carga arrastrada (peso total del remolque
y la carga):5880 N (600 kgf, 1322 lbf)
Peso de la lanza (peso vertical sobre el
punto de enganche para remolque): 147 N (15 kgf, 33 lbf)UBLT60S0.book Page 8 Tuesday, June 15, 2021 4:30 PM

7-9
7
rio, ajuste la carga del remolque para reducir el
peso sobre el enganche. Si va a transportar car-
ga y a arrastrar un remolque, el peso de la lanza
debe estar incluido en el límite máximo de carga
del ATV.
 Coloque la carga en los portaequipajes lo más
cerca posible del centro del ATV. Coloque la
carga en la parte trasera del portaequipajes de-
lantero y en la parte delantera del portaequipa-
jes trasero y de forma que esté centrada.
 Fije la carga firmemente a los portaequipajes.
Asegúrese de que la carga del remolque no se
mueva de un lado a otro. Si la carga se mueve,
se puede producir un accidente.
 Asegúrese de que la carga no le impida utilizar
los mandos o ver hacia dónde se dirige.
 Conduzca más despacio de lo que lo haría si no
llevara carga. Cuanto más peso transporte, más
baja debe ser la velocidad. Aunque las condi-
ciones pueden variar, es aconsejable no reba-
sar la gama baja de velocidades cuando
transporte cargas más pesadas o arrastre un
remolque.
 Deje una distancia de seguridad mayor cuando
frene. Cuanto más pese el ATV, más tardará en
detenerse. 
Evite realizar giros cerrados, a menos que con-
duzca a una velocidad muy baja.
 Evite colinas y terrenos difíciles. Elija cuidado-
samente el terreno. El peso añadido afecta a la
estabilidad y la maniobrabilidad del ATV.
UBLT60S0.book Page 9 Tuesday, June 15, 2021 4:30 PM

8-1
8
SBU21142

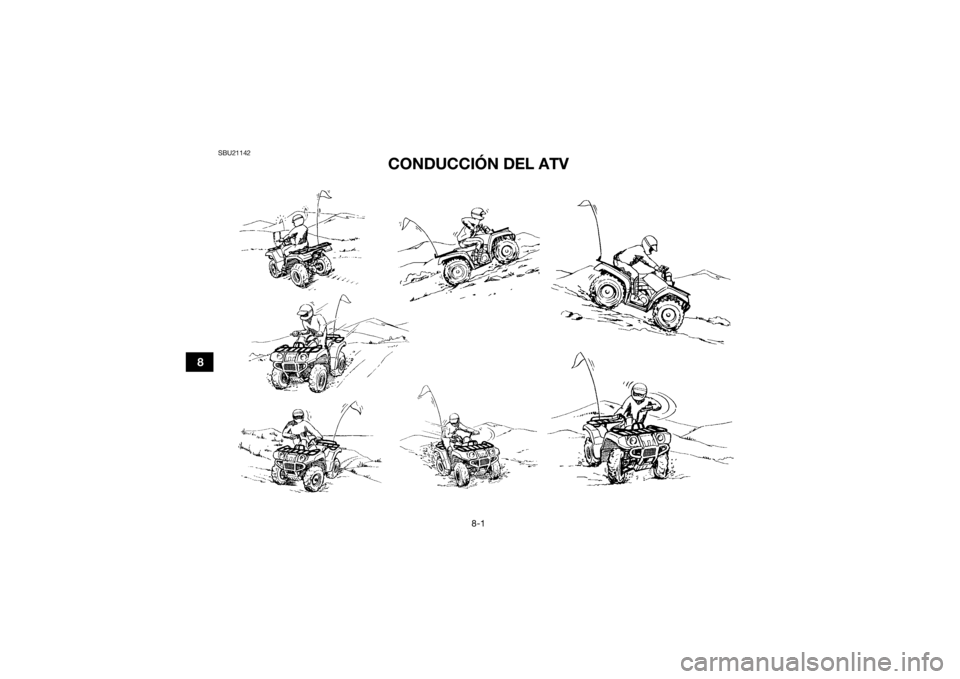

CONDUCCIÓN DEL ATV
UBLT60S0.book Page 1 Tuesday, June 15, 2021 4:30 PM
