YAMAHA JOG50R 2009 Betriebsanleitungen (in German)

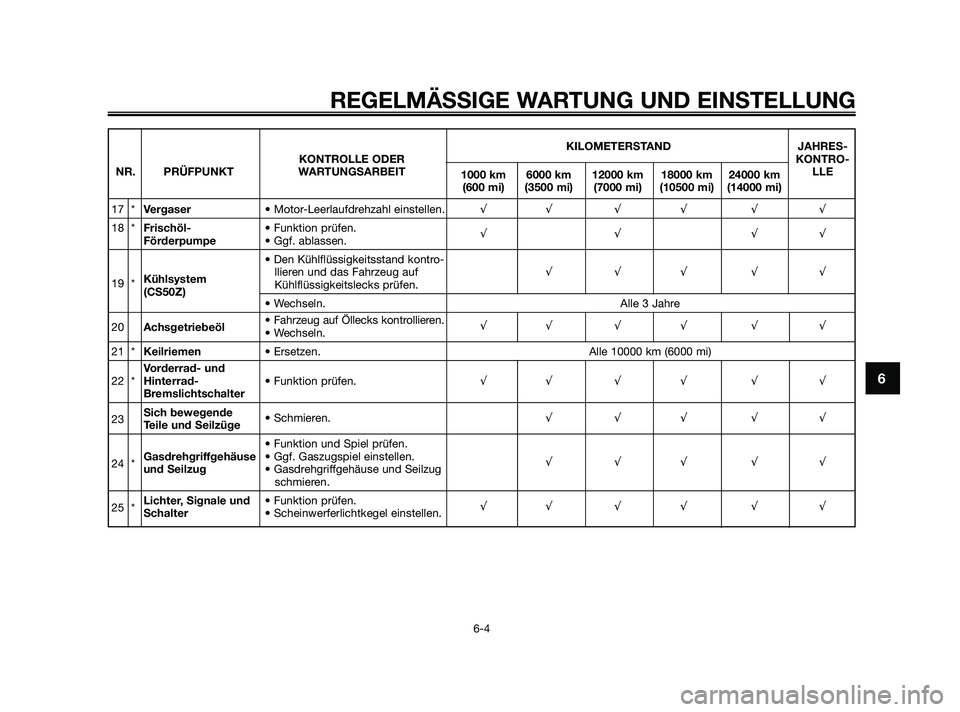

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
KILOMETERSTAND JAHRES-
KONTROLLE ODERKONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
17 *Vergaser• Motor-Leerlaufdrehzahl einstellen.√√ √ √ √ √
18 *Frischöl-• Funktion prüfen.
Förderpumpe• Ggf. ablassen.√√ √√
• Den Kühlflüssigkeitsstand kontro-
19 *Kühlsystemllieren und das Fahrzeug auf √√√ √√
(CS50Z)Kühlflüssigkeitslecks prüfen.• Wechseln. Alle 3 Jahre
20Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren.
• Wechseln.√√ √ √ √ √
21 *Keilriemen• Ersetzen. Alle 10000 km (6000 mi)
Vorderrad- und
22 *Hinterrad-• Funktion prüfen.√√ √ √ √ √
Bremslichtschalter
23Sich bewegende
Teile und Seilzüge• Schmieren.√√√ √√
• Funktion und Spiel prüfen.
24 *Gasdrehgriffgehäuse• Ggf. Gaszugspiel einstellen.
und Seilzug• Gasdrehgriffgehäuse und Seilzug√√√ √√
schmieren.
25 *Lichter, Signale und • Funktion prüfen.
Schalter• Scheinwerferlichtkegel einstellen.√√ √ √ √ √
49D-F8199-G0 12/1/09 15:50 Página 41

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAUM2070

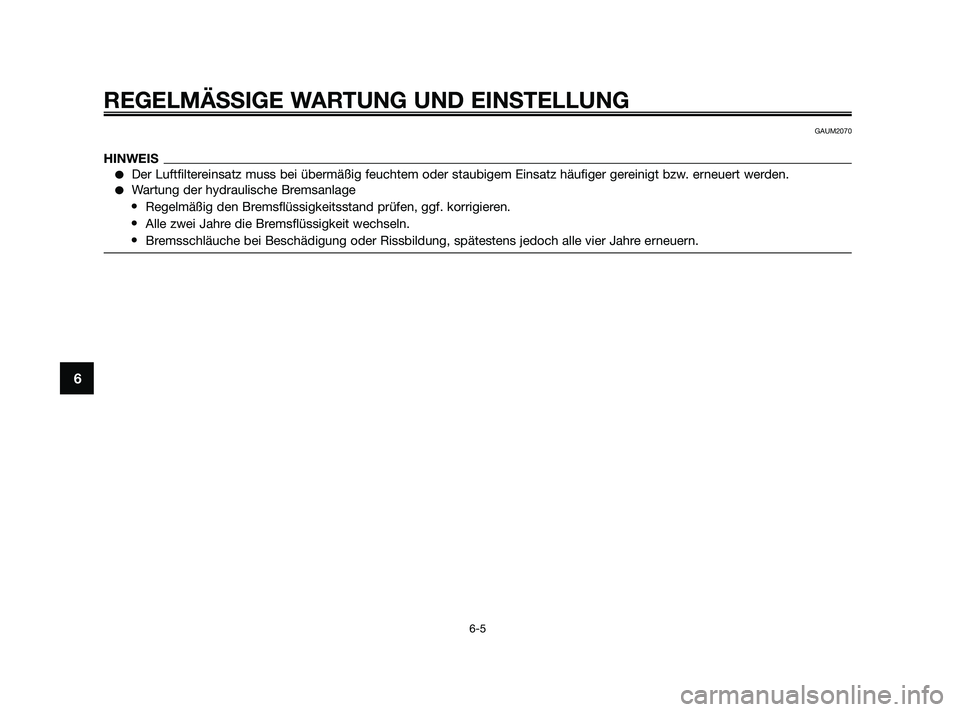

HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulische Bremsanlage
•Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
•Alle zwei Jahre die Bremsflüssigkeit wechseln.
•Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
49D-F8199-G0 12/1/09 15:50 Página 42

GAU18740
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
1. Verkleidungsteil A
1. Abdeckung A
Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verklei-
dungsteile sollte jeweils auf die nachfol-
genden Abschnitte zurückgegriffen wer-
den.
GAUS1520
Verkleidungsteil A
V
erkleidungsteil abnehmen
1. Das Verkleidungsteil losschrauben
und dann, wie in der Abbildung
gezeigt, abziehen.
1. Verkleidungsteil
2. Schraube
2. Die Scheinwerferkabelstecker, Blin-
klichtsteckverbinder und die Stand-
lichtsteckverbinder abziehen.
1. Scheinwerferkabelstecker
2. Standlichtsteckverbinder
3. Blinklichtsteckverbinder
Verkleidungsteil montieren
1. Die Scheinwerferkabelstecker, Blin-
klichtsteckverbinder und die Stand-
lichtsteckverbinder anschließen.
GGYYBB
123
21
1
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
49D-F8199-G0 12/1/09 15:50 Página 43

2. Das Verkleidungsteil in die ursprün-
gliche Lage bringen und dann
festschrauben.
GAUM1250
Abdeckung A
Abdeckung abnehmen
1. Das Ablagefach öffnen. (Siehe seite
3-11).
2. Die Abdeckung losschrauben und
dann abziehen.
1. Schraube
2. Abdeckung A
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Das Ablagefach schließen.
GAU19622
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestand-
teil des Motors und sollte regelmäßig kon-
trolliert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbren-
nungswärme und Ablagerungen die Funk-
tionstüchtigkeit der Kerze im Laufe der
Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Der die Mittelelektrode umgebende Por-
zellanisolator ist bei richtig eingestelltem
Motor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte es sein, dass
der Motor nicht richtig läuft. Versuchen
Sie nicht, derartige Probleme selbst zu
diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elek-
trode oder übermäßigen Kohlestoffabla-
gerungen die Zündkerze durch eine neue
ersetzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
1. Zündkerzen-Elektrodenabstand
Die Sitzfläche der Kerzendichtung reini-
gen; Schmutz und Fremdkörper vom
Gewinde abwischen.
Anzugsmoment:
Zündkerze:
20 Nm (2,0 m•kgf, 14,5 ft•lbf)
Zündkerzen-Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
1
ZAUM0037
Empfohlene Zündkerze:
NBR8HS/NGK (CS50 CS50Z)
BPR4HS/NGK (CS50M)
1
2
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
49D-F8199-G0 12/1/09 15:50 Página 44

HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung,
lässt sich das vorgeschriebene Anzugs-
moment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugsmo-
ment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach
Vorschrift korrigiert werden.GAU20064
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer ste-
llen.
3. Ein Ölauffanggefäß unter das Ach-
santriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Einfüllschraubverschluss des
Achsantriebs entfernen, die
Ablassschraube herausdrehen und
das Öl aus dem Achsantriebsgehäu-
se ablassen.
1. Achsgetriebeöl-Einfüllschraubverschluss
5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorsch-
riftsmäßig anziehen.
1. Achsgetriebeöl-Ablassschraube
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
18 Nm (1,8 m•kgf, 13,0 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
49D-F8199-G0 12/1/09 15:50 Página 45

6. Die vorgeschriebene Menge des
empfohlenen Achsgetriebeöls nach-
füllen und dann den Einfüllschraub-
verschluss fest zudrehen. WAR-
NUNG! Darauf achten, dass keine
Fremdstoffe ins Getriebegehäuse
eindringen. Sicherstellen, dass
kein Öl auf den Reifen oder das
Rad gelangt.
[GWA11311]
7. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl aus,
die Ursache feststellen.
GAUS1200
Kühlflüssigkeit (CS50Z)
Der Kühlflüssigkeitsstand sollte vor
jeder Fahrt geprüft werden. Außer-
dem muss die Kühlflüssigkeit in den
empfohlenen Abständen, gemäß
Wartungs- und Schmiertabelle,
gewechselt werden.
GAUM2102
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst
geringfügige Neigung zur Seite kann
bereits zu einem falschen Messer-
gebnis führen.
2. Durch das Schauglas den Kühlflüs-
sigkeitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwis-
chen der Minimal- und Maximalstand-
Markierung befinden.
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
3. Befindet sich der Kühlflüssigkeitss-
tand unterhalb der Minimalstand-
Markierung, das Verkleidungsteil A
abnehmen. (Siehe seite 6-6).
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximals-
tand-Markierung auffüllen. WAR-
NUNG! Nur den Kühlflüssigkeits-
Ausgleichsbehälterdeckel öffnen.
Niemals versuchen, den Kühler-
Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161].
MAX
MIN2
3
1Empfohlene Getriebeölsorte:
Siehe Seite 8-1
Füllmenge:
0,11 L (0,12 US qt, 0,10 Imp.qt)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
49D-F8199-G0 12/1/09 15:50 Página 46

ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden,
da dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen
Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da
sonst das Kühlsystem nicht gegen
Frost und Korrosion geschützt ist.
Wenn der Kühlflüssigkeit Wasser
hinzugefügt wurde, den Frosts-
chutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprü-
fen lassen, da sonst die Wirksam-
keit des Kühlmittels reduziert wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Maximalstand-Markierung
3. Minimalstand-Markierung
5. Den Behälterdeckel schließen und
dann das Verkleidungsteil montieren.
GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Versch-
lussdeckel bei heißem Motor abzuneh-
men.
[GWA10381]GAU40370
Luftfiltereinsatz
Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen gemäß den Intervallen in
der Wartungs- und Schmiertabelle gesäu-
bert und ersetzt werden. Den Luftfilterein-
satz durch einen Yamaha-Händler säu-
bern und ersetzen lassen.
Fassungsvermögen des
Ausgleichsbehälters:
0,25 L (0,26 US qt, 0,22 Imp.qt)
1
2
3FULL
LOW
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
49D-F8199-G0 12/1/09 15:50 Página 47

GAU21300

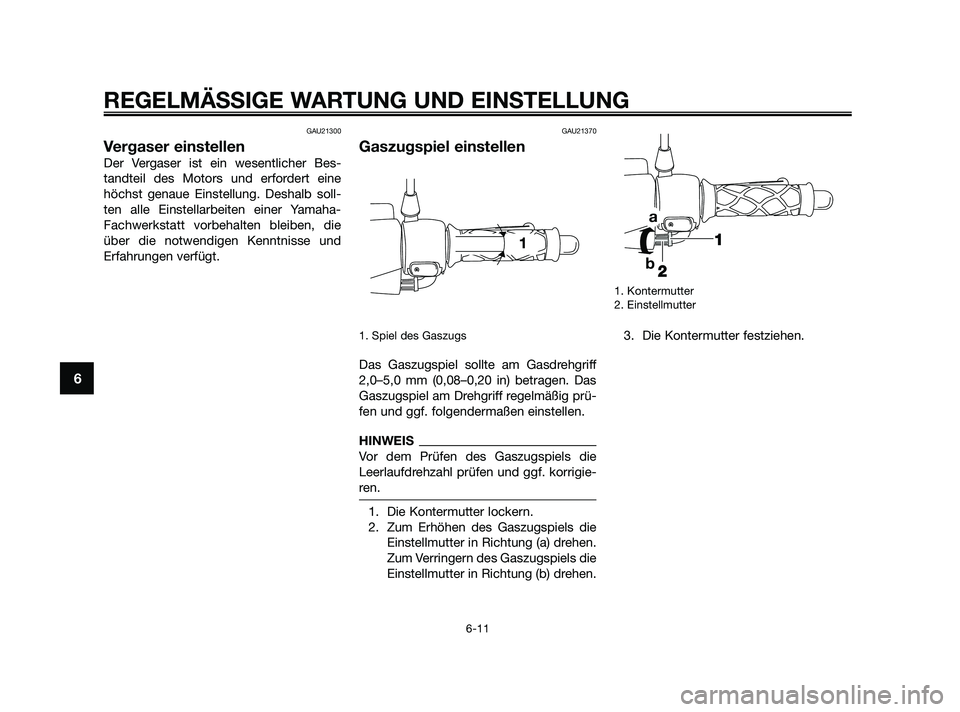

Vergaser einstellen
Der Vergaser ist ein wesentlicher Bes-
tandteil des Motors und erfordert eine
höchst genaue Einstellung. Deshalb soll-
ten alle Einstellarbeiten einer Yamaha-
Fachwerkstatt vorbehalten bleiben, die
über die notwendigen Kenntnisse und
Erfahrungen verfügt.
GAU21370
Gaszugspiel einstellen
1. Spiel des Gaszugs
Das Gaszugspiel sollte am Gasdrehgriff
2,0–5,0 mm (0,08–0,20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
HINWEIS
Vor dem Prüfen des Gaszugspiels die
Leerlaufdrehzahl prüfen und ggf. korrigie-
ren.
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Kontermutter
2. Einstellmutter
3. Die Kontermutter festziehen.
1
2
a
b
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
49D-F8199-G0 12/1/09 15:50 Página 48

GAU33601

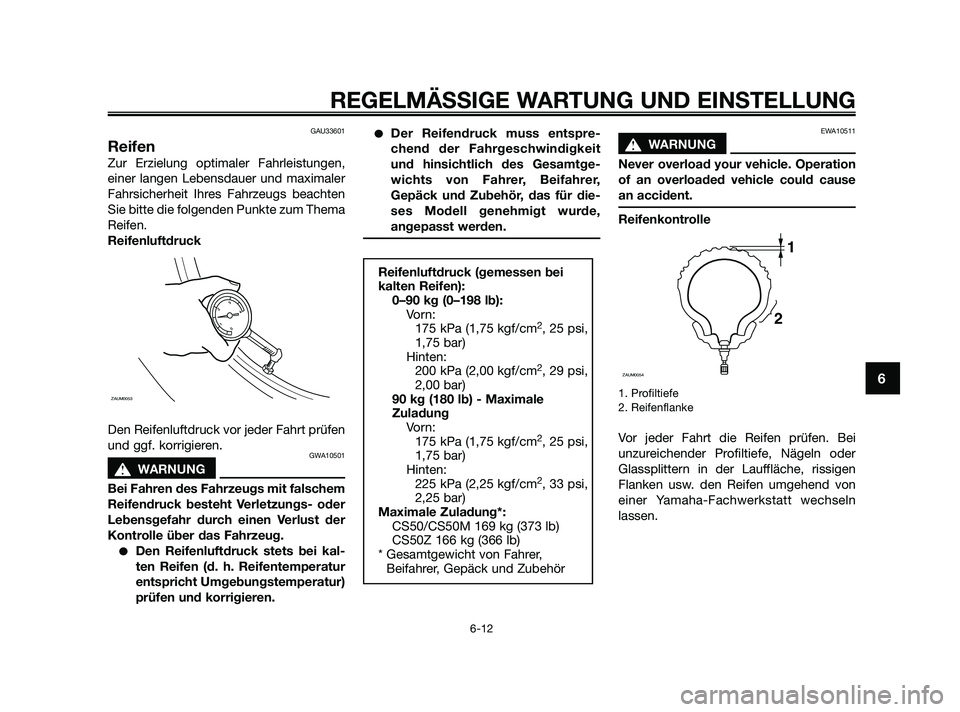

Reifen
Zur Erzielung optimaler Fahrleistungen,
einer langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
GWA10501
s s
WARNUNG
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer,
Gepäck und Zubehör, das für die-
ses Modell genehmigt wurde,
angepasst werden.EWA10511
s s
WARNUNG
Never overload your vehicle. Operation
of an overloaded vehicle could cause
an accident.
Reifenkontrolle
1. Profiltiefe
2. Reifenflanke
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einer Yamaha-Fachwerkstatt wechseln
lassen.
1
2
ZAUM0054
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb):
Vo r n :
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)
Hinten:
200 kPa (2,00 kgf/cm
2, 29 psi,
2,00 bar)
90 kg (180 lb) - Maximale
Zuladung
Vo r n :
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)
Hinten:
225 kPa (2,25 kgf/cm
2, 33 psi,
2,25 bar)
Maximale Zuladung*:
CS50/CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
* Gesamtgewicht von Fahrer,
Beifahrer, Gepäck und Zubehör
ZAUM0053
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
49D-F8199-G0 12/1/09 15:50 Página 49

HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Rich-
ten Sie sich deshalb nach den entspre-
chenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit Sch-
lauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor España, S.A. freigegeben
worden.
GWA10470
s s
WARNUNG
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die
Straßenverkehrsordnung vers-
toßen, beeinträchtigen übermäßig
abgefahrene Reifen die Fahrstabi-
lität und können zum Verlust der
Kontrolle über das Fahrzeug füh-
ren.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte
gewährleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Män-
geln an Reifen oder Rädern das Rad
von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Verformte oder eingeris-
sene Felgen müssen ausgetauscht
werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muss seine Lauffläche vorsichtig ein-
gefahren werden.
Vorderreifen:
Größe:
110/70-12 47L
Hersteller/Modell:
CHENG SHIN TIRE/C922
Hinterreifen:
Größe:
120/70-12 51L
Hersteller/Modell:
CHENG SHIN TIRE/C922
Mindestprofiltiefe (vorn und
hinten):
1,6 mm (0,06 in)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
49D-F8199-G0 12/1/09 15:50 Página 50
