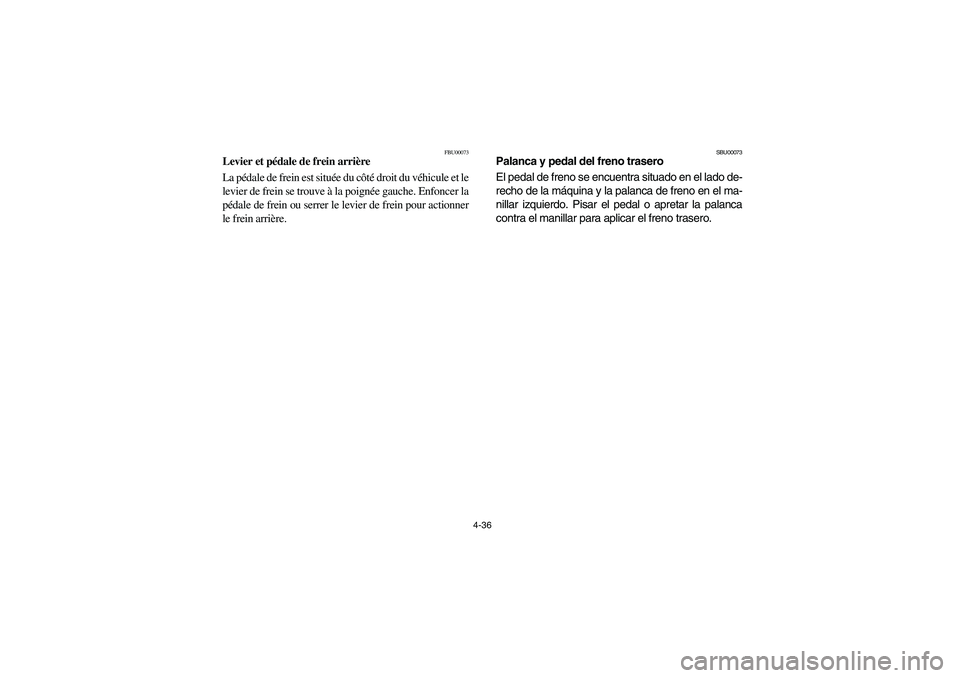

YAMAHA KODIAK 450 2004 Manuale de Empleo (in Spanish)

4-36
FBU00073
Levier et pédale de frein arrière
La pédale de frein est située du côté droit du véhicule et le
levier de frein se trouve à la poignée gauche. Enfoncer la
pédale de frein ou serrer le levier de frein pour actionner
le frein arrière.
SBU00073
Palanca y pedal del freno trasero
El pedal de freno se encuentra situado en el lado de-
recho de la máquina y la palanca de freno en el ma-
nillar izquierdo. Pisar el pedal o apretar la palanca
contra el manillar para aplicar el freno trasero.
U5ND60.book Page 36 Friday, May 10, 2002 12:10 PM

4-37 1. Drive select lever
1. Levier de présélection
1. Palanca de selección de marcha
1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
EBU00608
Drive select lever
The drive select lever is used to shift your machine
into the low, high, neutral, reverse and park posi-
tions. (Refer to pages 6-11–6-15 for the drive se-
lect lever operation.)
EBU00975
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
_ Always shift the drive select lever to “P” park
position before starting the engine, otherwise
the ATV could start to move unexpectedly,
which could cause an accident. _
U5ND60.book Page 37 Friday, May 10, 2002 12:10 PM

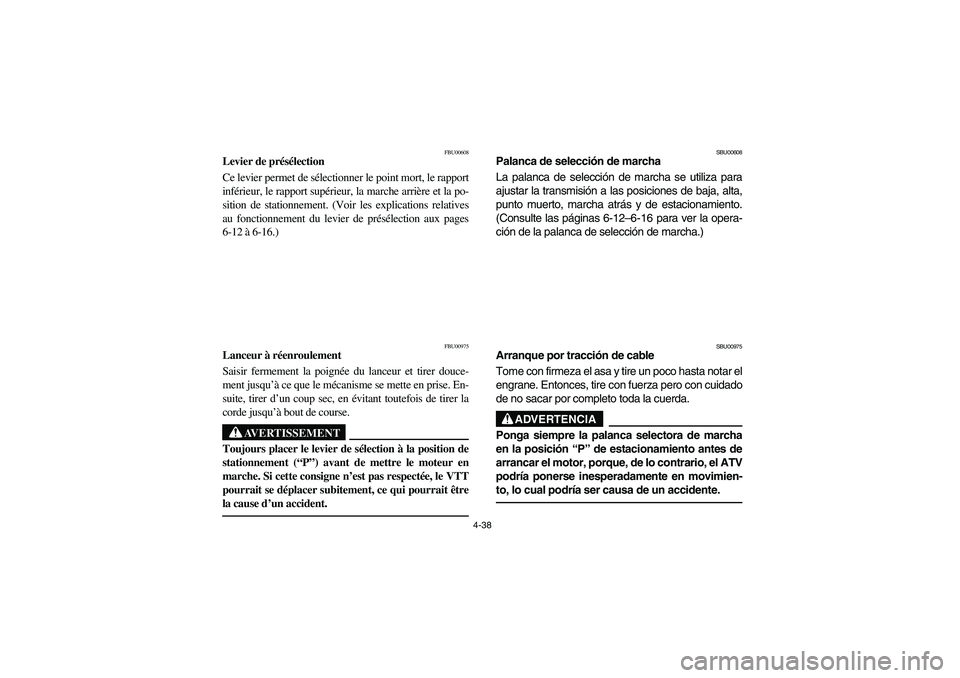

4-38
FBU00608
Levier de présélection
Ce levier permet de sélectionner le point mort, le rapport
inférieur, le rapport supérieur, la marche arrière et la po-
sition de stationnement. (Voir les explications relatives
au fonctionnement du levier de présélection aux pages
6-12 à 6-16.)
FBU00975
Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Toujours placer le levier de sélection à la position de
stationnement (“P”) avant de mettre le moteur en
marche. Si cette consigne n’est pas respectée, le VTT
pourrait se déplacer subitement, ce qui pourrait être
la cause d’un accident. _
SBU00608
Palanca de selección de marcha
La palanca de selección de marcha se utiliza para
ajustar la transmisión a las posiciones de baja, alta,
punto muerto, marcha atrás y de estacionamiento.
(Consulte las páginas 6-12–6-16 para ver la opera-
ción de la palanca de selección de marcha.)
SBU00975
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
_ Ponga siempre la palanca selectora de marcha
en la posición “P” de estacionamiento antes de
arrancar el motor, porque, de lo contrario, el ATV
podría ponerse inesperadamente en movimien-
to, lo cual podría ser causa de un accidente. _
U5ND60.book Page 38 Friday, May 10, 2002 12:10 PM

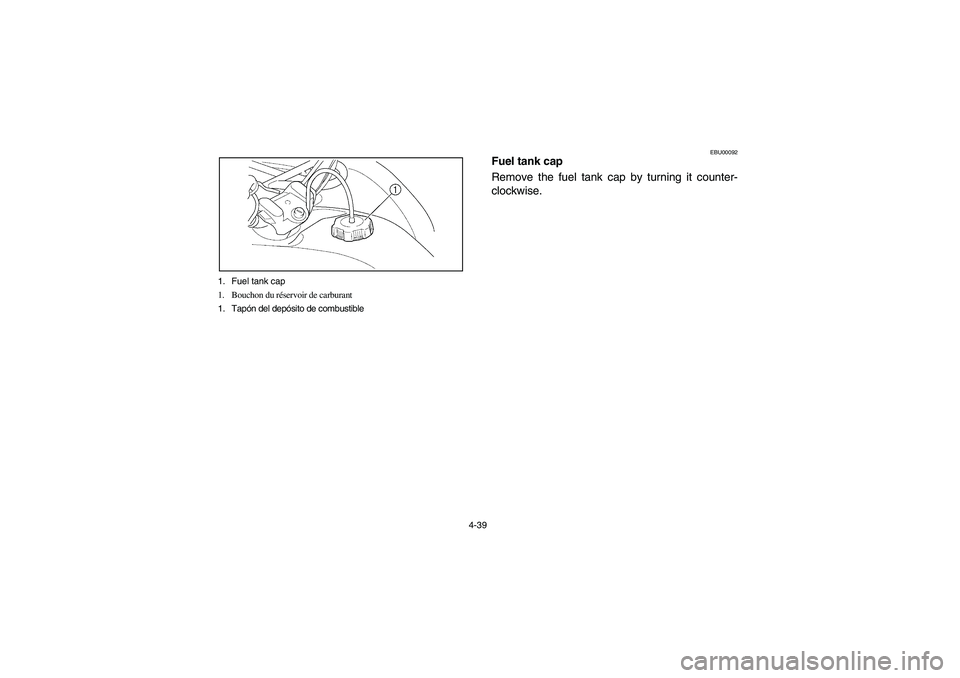

4-39 1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
U5ND60.book Page 39 Friday, May 10, 2002 12:10 PM

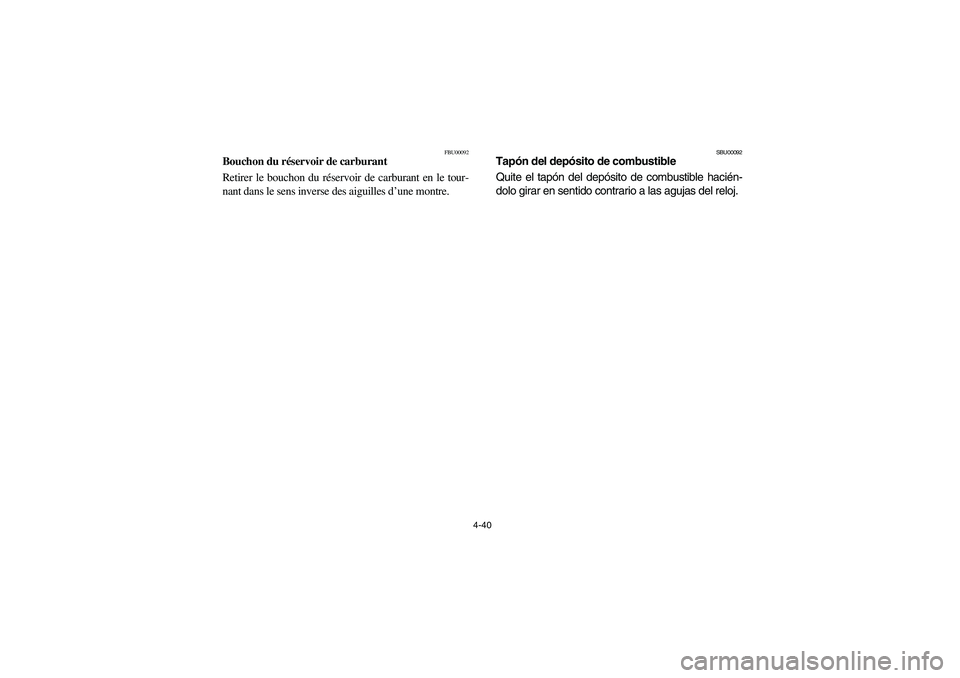

4-40
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U5ND60.book Page 40 Friday, May 10, 2002 12:10 PM

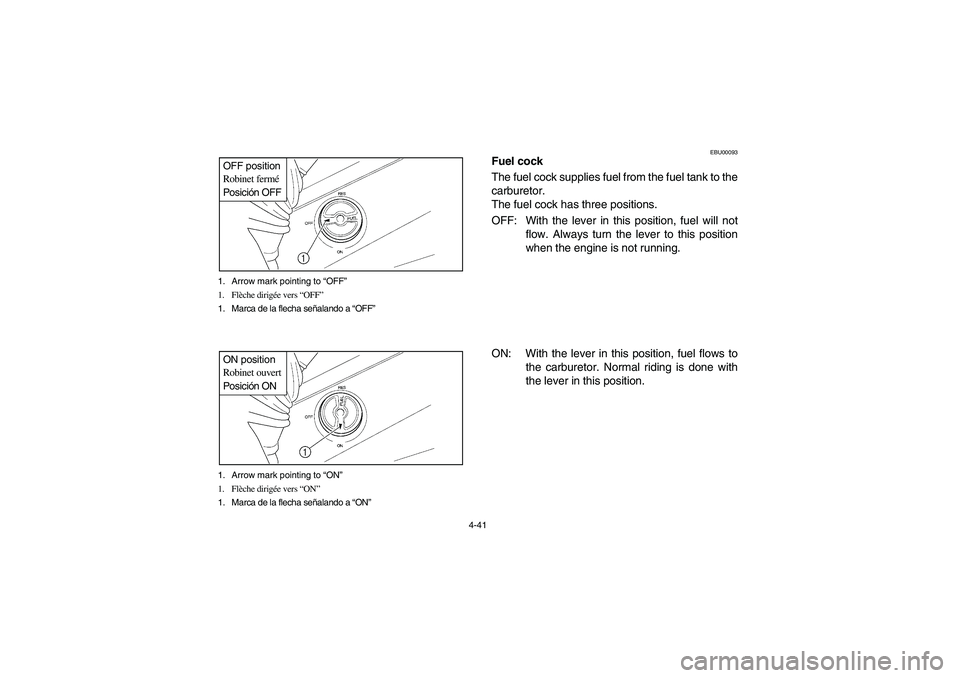

4-41 1. Arrow mark pointing to “OFF”
1. Flèche dirigée vers “OFF”
1. Marca de la flecha señalando a “OFF”
OFF position
Robinet fermé
Posición OFF1. Arrow mark pointing to “ON”
1. Flèche dirigée vers “ON”
1. Marca de la flecha señalando a “ON”ON position
Robinet ouvert
Posición ON
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position, fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
U5ND60.book Page 41 Friday, May 10, 2002 12:10 PM

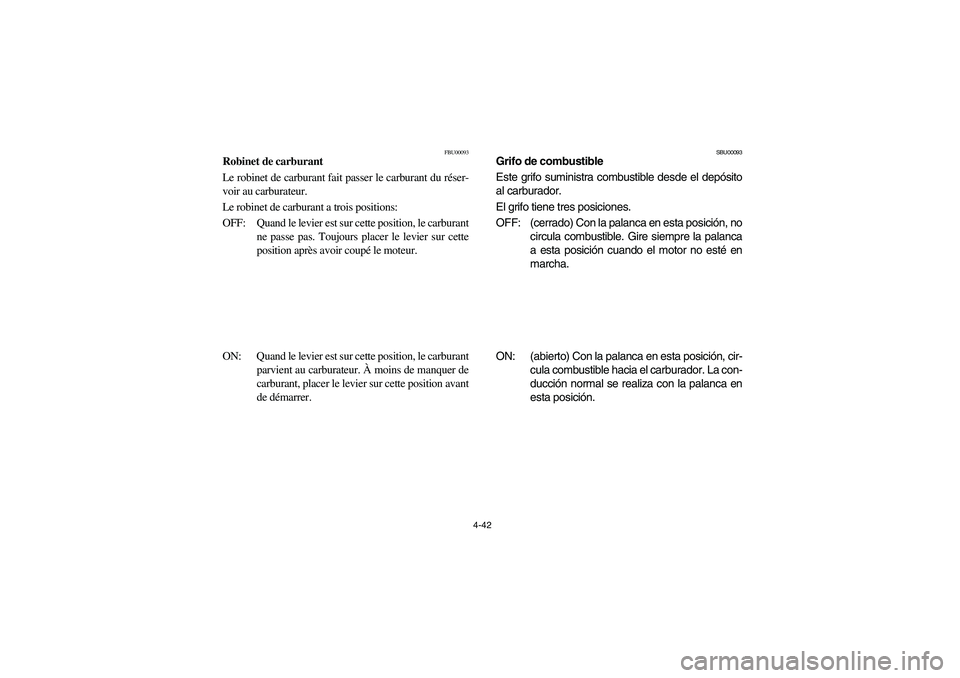

4-42
FBU00093
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el depósito
al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia el carburador. La con-
ducción normal se realiza con la palanca en
esta posición.
U5ND60.book Page 42 Friday, May 10, 2002 12:10 PM

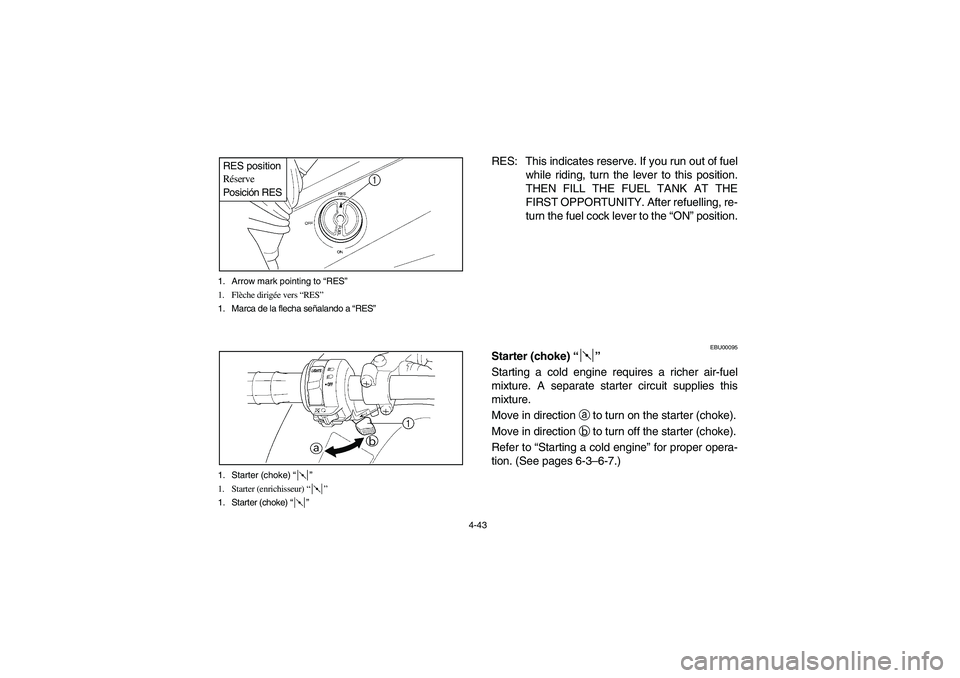

4-43 1. Arrow mark pointing to “RES”
1. Flèche dirigée vers “RES”
1. Marca de la flecha señalando a “RES”
RES position
Réserve
Posición RES1. Starter (choke) “”
1. Starter (enrichisseur) “”
1. Starter (choke) “”
RES: This indicates reserve. If you run out of fuel
while riding, turn the lever to this position.
THEN FILL THE FUEL TANK AT THE
FIRST OPPORTUNITY. After refuelling, re-
turn the fuel cock lever to the “ON” position.
EBU00095
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See pages 6-3–6-7.)
U5ND60.book Page 43 Friday, May 10, 2002 12:10 PM

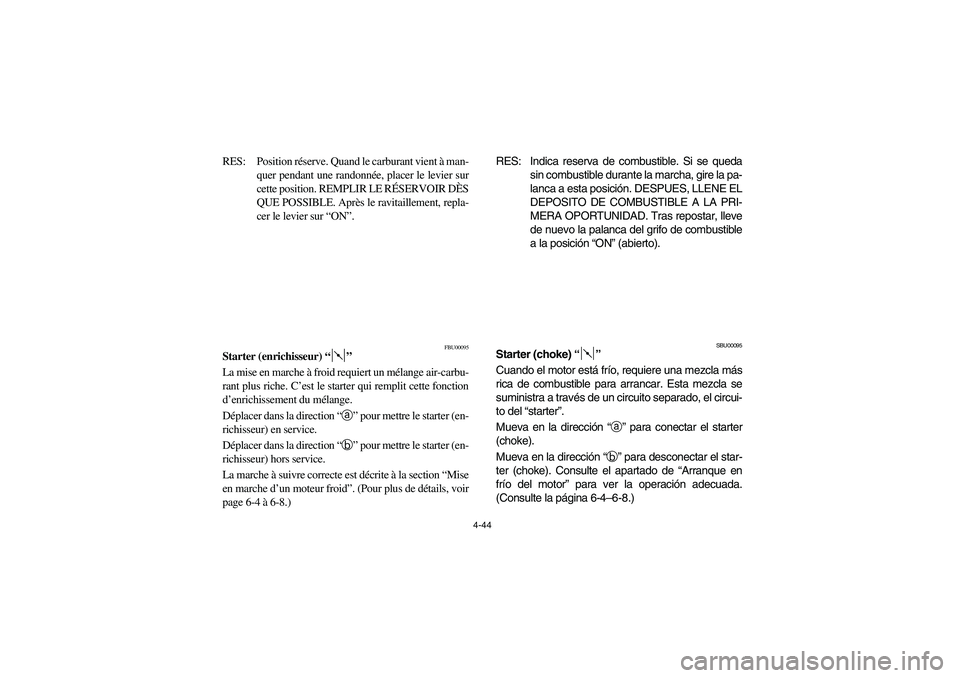

4-44
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction “a” pour mettre le starter (en-
richisseur) en service.
Déplacer dans la direction “b” pour mettre le starter (en-
richisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4 à 6-8.)
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección “
a” para conectar el starter
(choke).
Mueva en la dirección “
b” para desconectar el star-
ter (choke). Consulte el apartado de “Arranque en
frío del motor” para ver la operación adecuada.
(Consulte la página 6-4–6-8.)
U5ND60.book Page 44 Friday, May 10, 2002 12:10 PM

4-45 1. Seat 2. Seat lock lever
1. Selle 2. Levier de verrouillage de la selle
1. Asiento 2. Palanca de bloqueo del
asiento

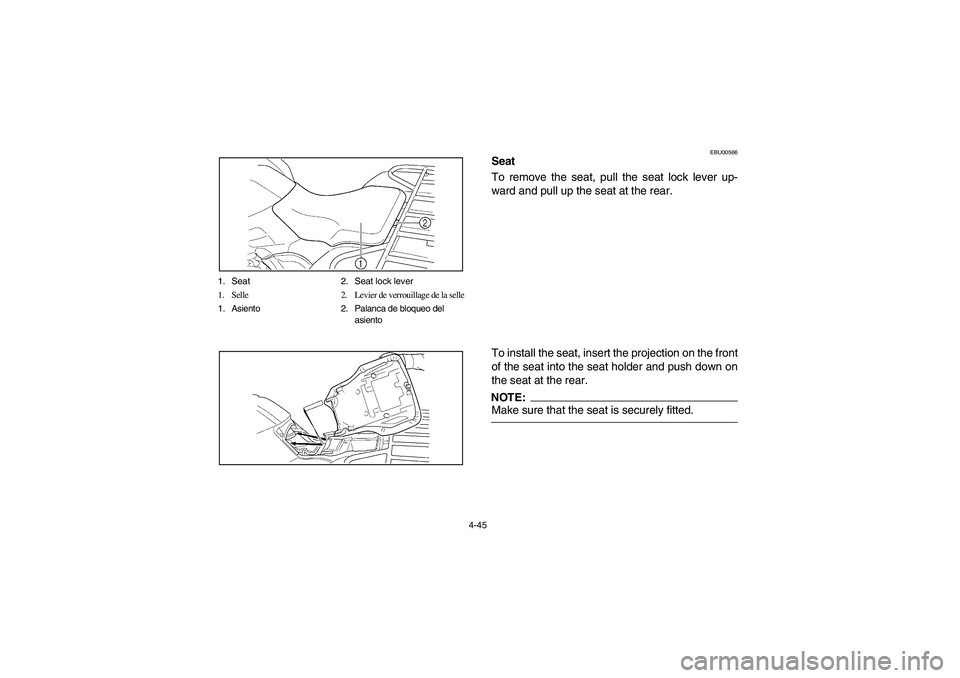

EBU00566
Seat
To remove the seat, pull the seat lock lever up-
ward and pull up the seat at the rear.
To install the seat, insert the projection on the front
of the seat into the seat holder and push down on
the seat at the rear.NOTE:Make sure that the seat is securely fitted.
U5ND60.book Page 45 Friday, May 10, 2002 12:10 PM
