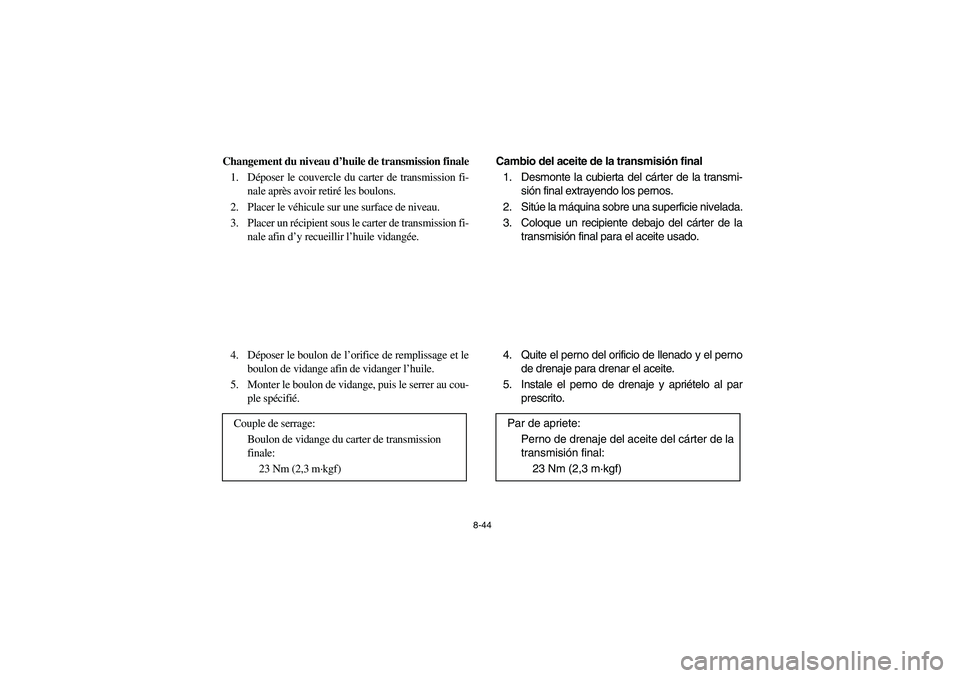

8-44
Changement du niveau d’huile de transmission finale
1. Déposer le couvercle du carter de transmission fi-
nale après avoir retiré les boulons.
2. Placer le véhicule sur une surface de niveau.
3. Placer un récipient sous le carter de transmission fi-
nale afin d’y recueillir l’huile vidangée.
4. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange afin de vidanger l’huile.
5. Monter le boulon de vidange, puis le serrer au cou-
ple spécifié.
Couple de serrage:
Boulon de vidange du carter de transmission
finale:
23 Nm (2,3 m·kgf)
Cambio del aceite de la transmisión final
1. Desmonte la cubierta del cárter de la transmi-
sión final extrayendo los pernos.
2. Sitúe la máquina sobre una superficie nivelada.
3. Coloque un recipiente debajo del cárter de la
transmisión final para el aceite usado.
4. Quite el perno del orificio de llenado y el perno
de drenaje para drenar el aceite.
5. Instale el perno de drenaje y apriételo al par
prescrito.
Par de apriete:
Perno de drenaje del aceite del cárter de la
transmisión final:
23 Nm (2,3 m·kgf)
U5ND60.book Page 44 Friday, May 10, 2002 12:10 PM

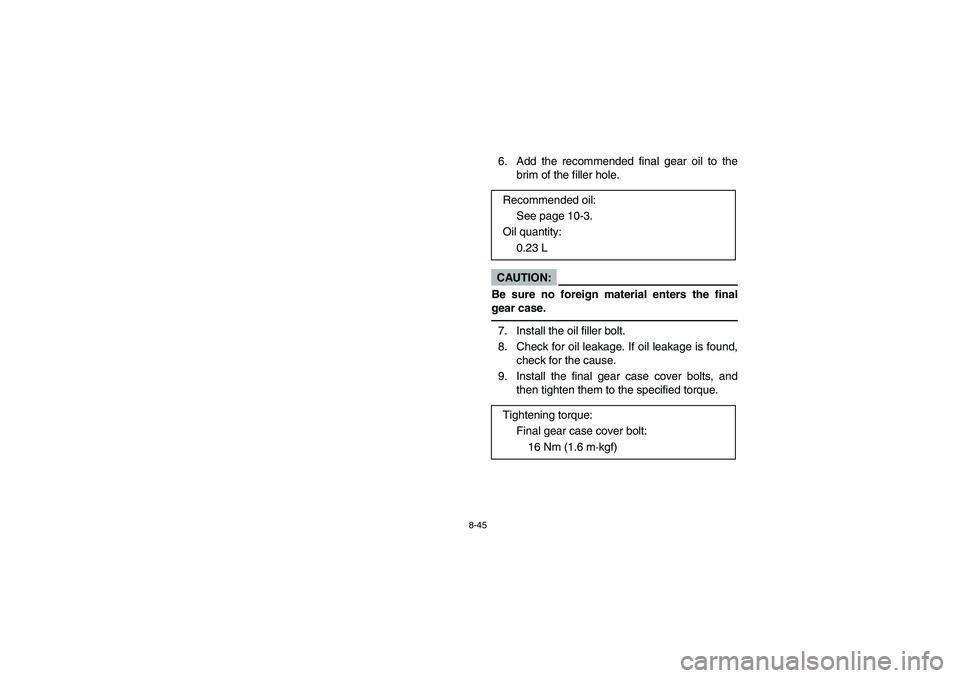

8-45
6. Add the recommended final gear oil to the
brim of the filler hole.CAUTION:_ Be sure no foreign material enters the final
gear case. _7. Install the oil filler bolt.
8. Check for oil leakage. If oil leakage is found,
check for the cause.
9. Install the final gear case cover bolts, and
then tighten them to the specified torque. Recommended oil:
See page 10-3.
Oil quantity:
0.23 L
Tightening torque:
Final gear case cover bolt:
16 Nm (1.6 m·kgf)
U5ND60.book Page 45 Friday, May 10, 2002 12:10 PM

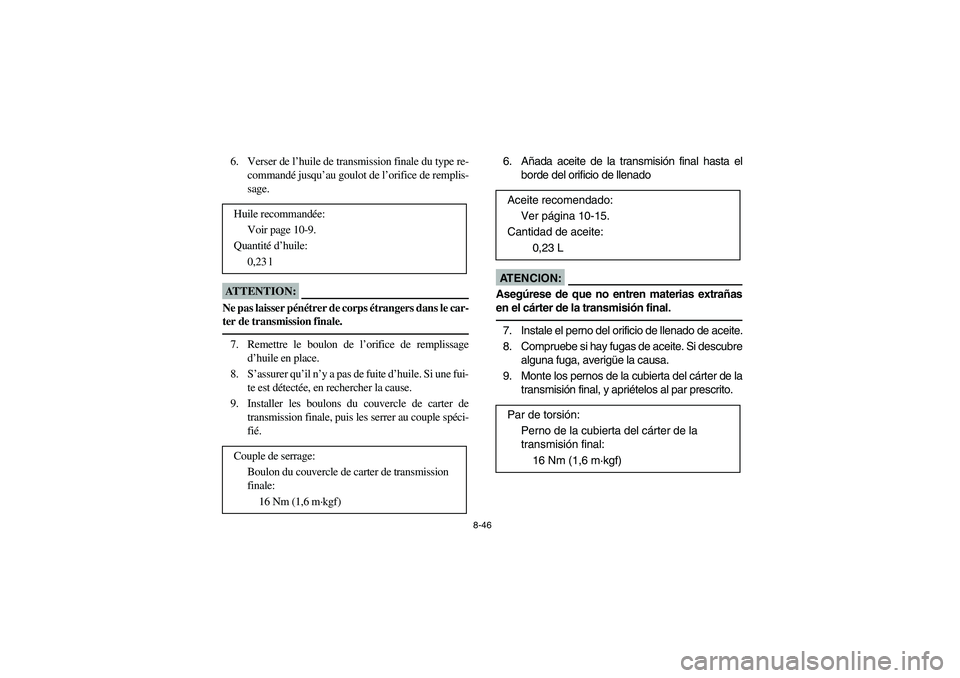

8-46
6. Verser de l’huile de transmission finale du type re-
commandé jusqu’au goulot de l’orifice de remplis-
sage.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _7. Remettre le boulon de l’orifice de remplissage
d’huile en place.
8. S’assurer qu’il n’y a pas de fuite d’huile. Si une fui-
te est détectée, en rechercher la cause.
9. Installer les boulons du couvercle de carter de
transmission finale, puis les serrer au couple spéci-
fié. Huile recommandée:
Voir page 10-9.
Quantité d’huile:
0,23 l
Couple de serrage:
Boulon du couvercle de carter de transmission
finale:
16 Nm (1,6 m·kgf)
6. Añada aceite de la transmisión final hasta el
borde del orificio de llenadoAT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _7. Instale el perno del orificio de llenado de aceite.
8. Compruebe si hay fugas de aceite. Si descubre
alguna fuga, averigüe la causa.
9. Monte los pernos de la cubierta del cárter de la
transmisión final, y apriételos al par prescrito. Aceite recomendado:
Ver página 10-15.
Cantidad de aceite:
0,23 L
Par de torsión:
Perno de la cubierta del cárter de la
transmisión final:
16 Nm (1,6 m·kgf)
U5ND60.book Page 46 Friday, May 10, 2002 12:10 PM

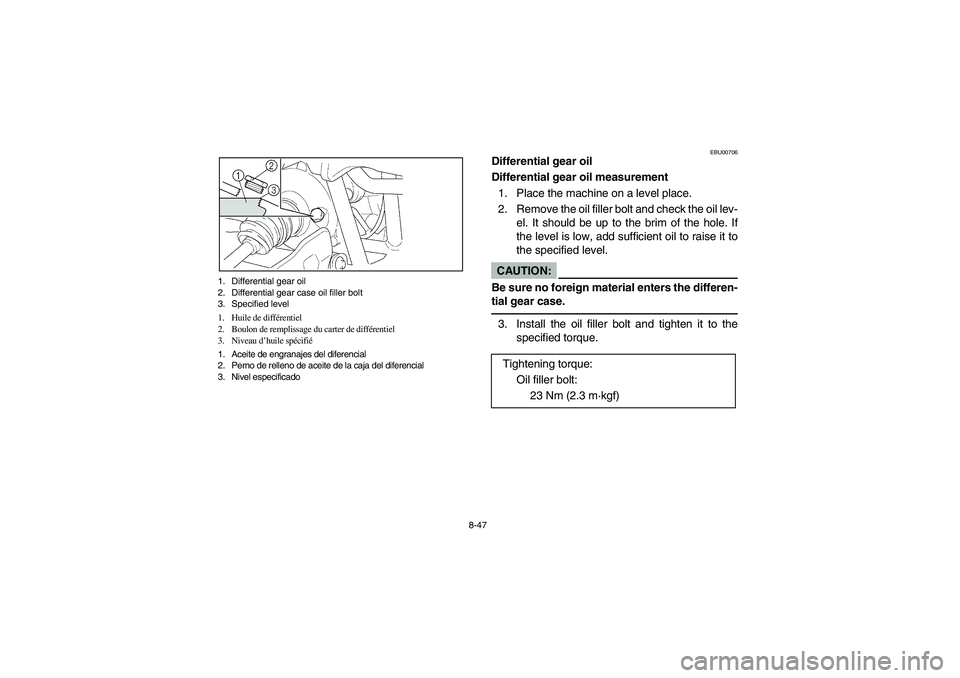

8-47 1. Differential gear oil
2. Differential gear case oil filler bolt
3. Specified level
1. Huile de différentiel
2. Boulon de remplissage du carter de différentiel
3. Niveau d’huile spécifié
1. Aceite de engranajes del diferencial
2. Perno de relleno de aceite de la caja del diferencial
3. Nivel especificado
EBU00706
Differential gear oil
Differential gear oil measurement
1. Place the machine on a level place.
2. Remove the oil filler bolt and check the oil lev-
el. It should be up to the brim of the hole. If
the level is low, add sufficient oil to raise it to
the specified level.CAUTION:
Be sure no foreign material enters the differen-
tial gear case. 3. Install the oil filler bolt and tighten it to the
specified torque.
Tightening torque:
Oil filler bolt:
23 Nm (2.3 m·kgf)
U5ND60.book Page 47 Friday, May 10, 2002 12:10 PM

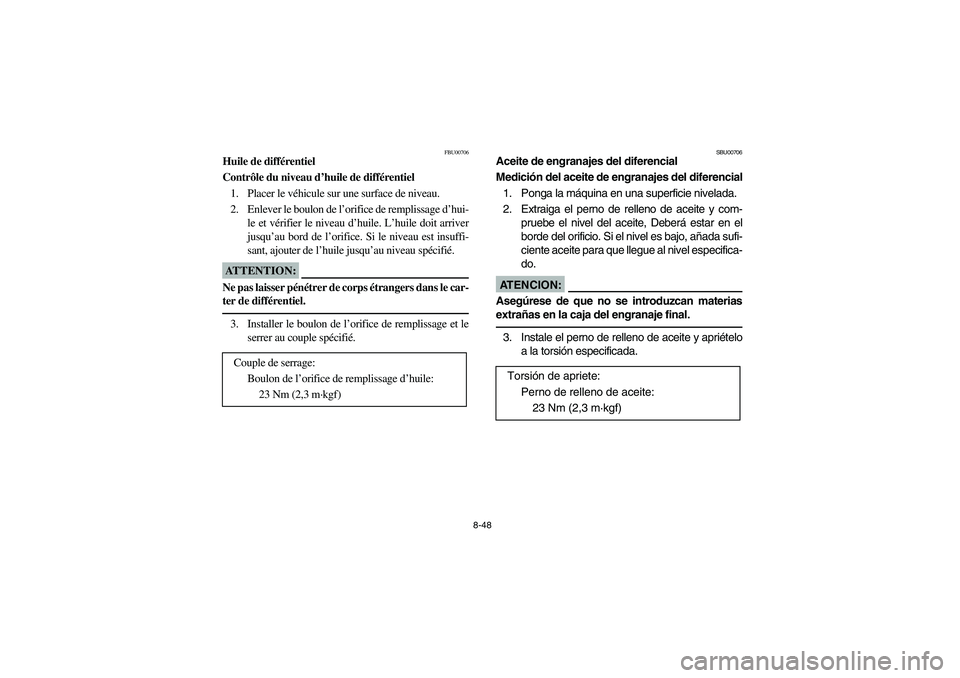

8-48
FBU00706
Huile de différentiel
Contrôle du niveau d’huile de différentiel
1. Placer le véhicule sur une surface de niveau.
2. Enlever le boulon de l’orifice de remplissage d’hui-
le et vérifier le niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice. Si le niveau est insuffi-
sant, ajouter de l’huile jusqu’au niveau spécifié.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de différentiel. _3. Installer le boulon de l’orifice de remplissage et le
serrer au couple spécifié.
Couple de serrage:
Boulon de l’orifice de remplissage d’huile:
23 Nm (2,3 m·kgf)
SBU00706
Aceite de engranajes del diferencial
Medición del aceite de engranajes del diferencial
1. Ponga la máquina en una superficie nivelada.
2. Extraiga el perno de relleno de aceite y com-
pruebe el nivel del aceite, Deberá estar en el
borde del orificio. Si el nivel es bajo, añada sufi-
ciente aceite para que llegue al nivel especifica-
do.AT E N C I O N :_ Asegúrese de que no se introduzcan materias
extrañas en la caja del engranaje final. _3. Instale el perno de relleno de aceite y apriételo
a la torsión especificada.
Torsión de apriete:
Perno de relleno de aceite:
23 Nm (2,3 m·kgf)
U5ND60.book Page 48 Friday, May 10, 2002 12:10 PM

8-49 1. Differential gear oil drain bolt
1. Boulon de vidange de l’huile de différentiel
1. Perno de drenaje de aceite de engranajes del diferencial
Differential gear oil replacement
1. Place the machine on a level place.
2. Place a container under the differential gear
case to catch the oil.
3. Remove the filler bolt and drain bolt to drain
the oil.
4. Install the drain bolt and tighten it to the spec-
ified torque.
Tightening torque:
Drain bolt:
10 Nm (1.0 m·kgf)
U5ND60.book Page 49 Friday, May 10, 2002 12:10 PM

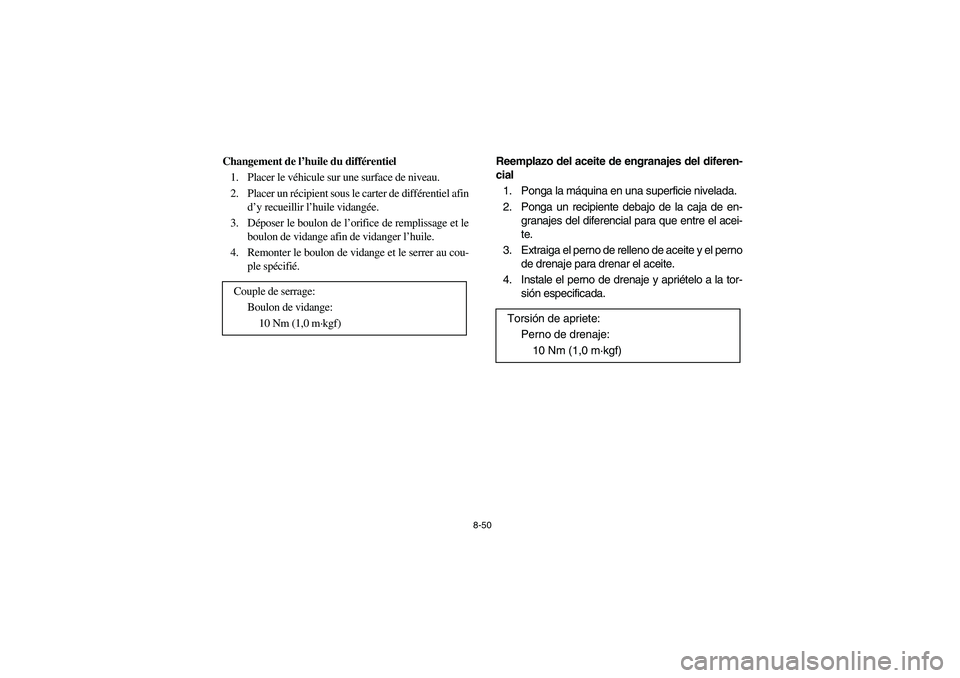

8-50
Changement de l’huile du différentiel
1. Placer le véhicule sur une surface de niveau.
2. Placer un récipient sous le carter de différentiel afin
d’y recueillir l’huile vidangée.
3. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange afin de vidanger l’huile.
4. Remonter le boulon de vidange et le serrer au cou-
ple spécifié.
Couple de serrage:
Boulon de vidange:
10 Nm (1,0 m·kgf)
Reemplazo del aceite de engranajes del diferen-
cial
1. Ponga la máquina en una superficie nivelada.
2. Ponga un recipiente debajo de la caja de en-
granajes del diferencial para que entre el acei-
te.
3. Extraiga el perno de relleno de aceite y el perno
de drenaje para drenar el aceite.
4. Instale el perno de drenaje y apriételo a la tor-
sión especificada.
Torsión de apriete:
Perno de drenaje:
10 Nm (1,0 m·kgf)
U5ND60.book Page 50 Friday, May 10, 2002 12:10 PM

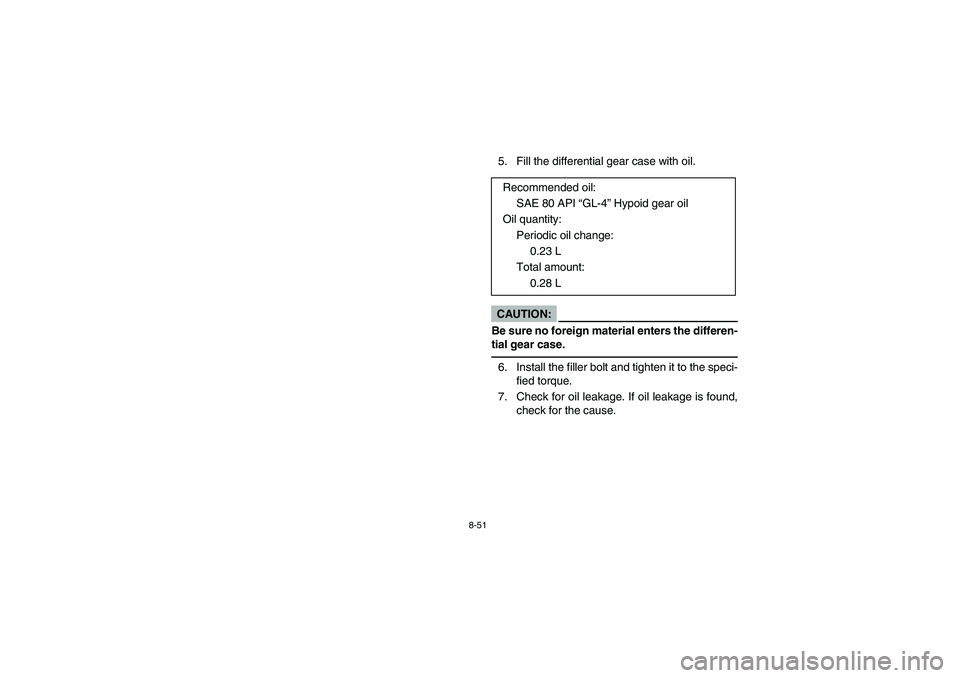

8-51
5. Fill the differential gear case with oil.CAUTION:
Be sure no foreign material enters the differen-
tial gear case. 6. Install the filler bolt and tighten it to the speci-
fied torque.
7. Check for oil leakage. If oil leakage is found,
check for the cause. Recommended oil:
SAE 80 API “GL-4” Hypoid gear oil
Oil quantity:
Periodic oil change:
0.23 L
Total amount:
0.28 L
U5ND60.book Page 51 Friday, May 10, 2002 12:10 PM

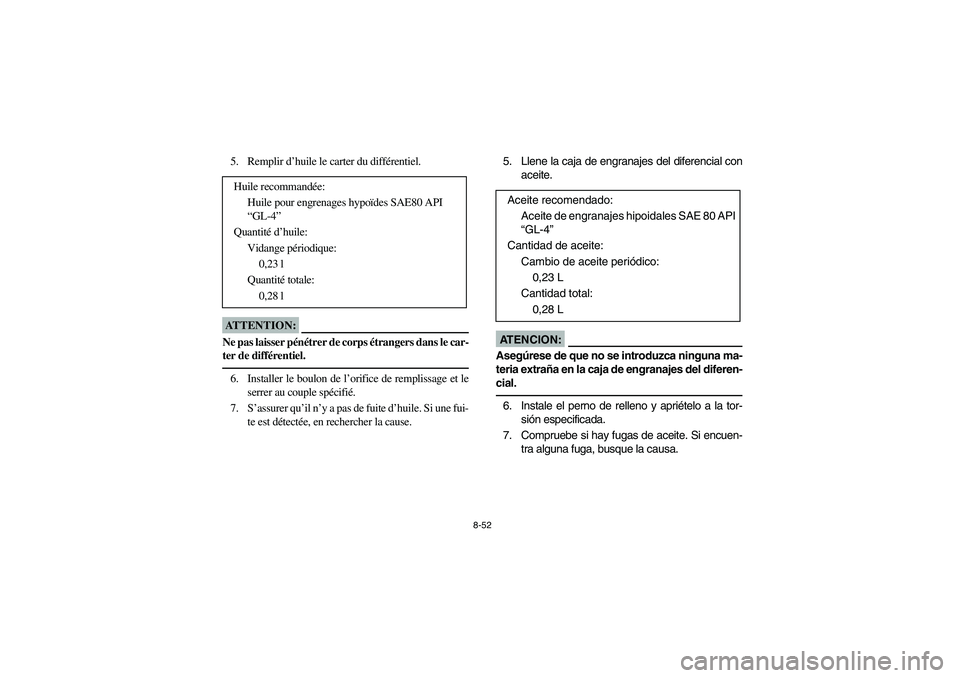

8-52
5. Remplir d’huile le carter du différentiel.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de différentiel. _6. Installer le boulon de l’orifice de remplissage et le
serrer au couple spécifié.
7. S’assurer qu’il n’y a pas de fuite d’huile. Si une fui-
te est détectée, en rechercher la cause. Huile recommandée:
Huile pour engrenages hypoïdes SAE80 API
“GL-4”
Quantité d’huile:
Vidange périodique:
0,23 l
Quantité totale:
0,28 l
5. Llene la caja de engranajes del diferencial con
aceite.AT E N C I O N :_ Asegúrese de que no se introduzca ninguna ma-
teria extraña en la caja de engranajes del diferen-
cial. _6. Instale el perno de relleno y apriételo a la tor-
sión especificada.
7. Compruebe si hay fugas de aceite. Si encuen-
tra alguna fuga, busque la causa. Aceite recomendado:
Aceite de engranajes hipoidales SAE 80 API
“GL-4”
Cantidad de aceite:
Cambio de aceite periódico:
0,23 L
Cantidad total:
0,28 L
U5ND60.book Page 52 Friday, May 10, 2002 12:10 PM

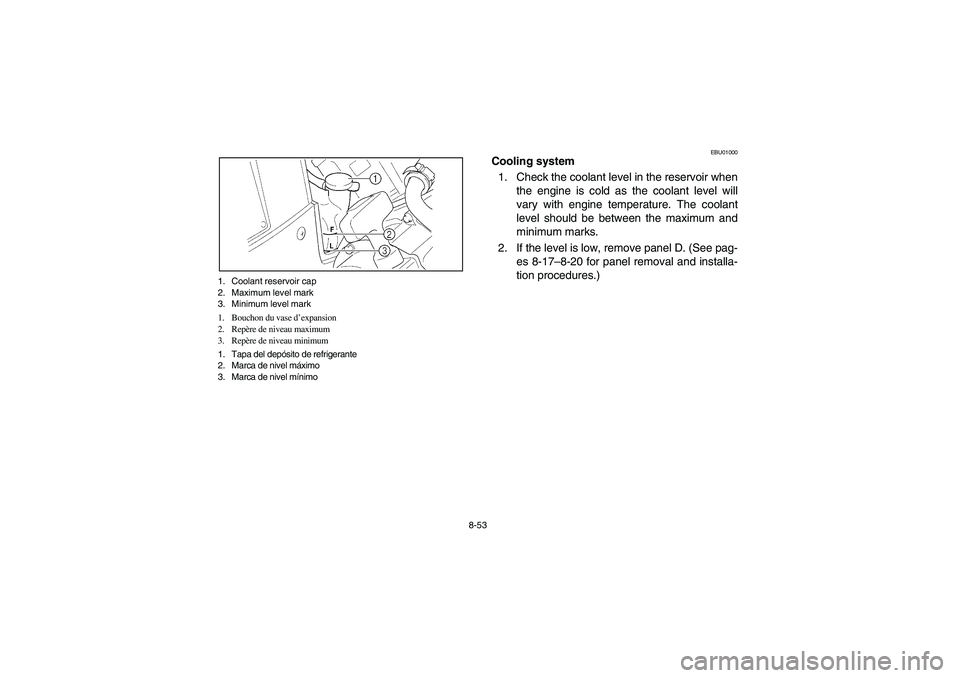

8-53 1. Coolant reservoir cap
2. Maximum level mark
3. Minimum level mark
1. Bouchon du vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Tapa del depósito de refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
EBU01000
Cooling system
1. Check the coolant level in the reservoir when
the engine is cold as the coolant level will
vary with engine temperature. The coolant
level should be between the maximum and
minimum marks.
2. If the level is low, remove panel D. (See pag-
es 8-17–8-20 for panel removal and installa-
tion procedures.)
U5ND60.book Page 53 Friday, May 10, 2002 12:10 PM
