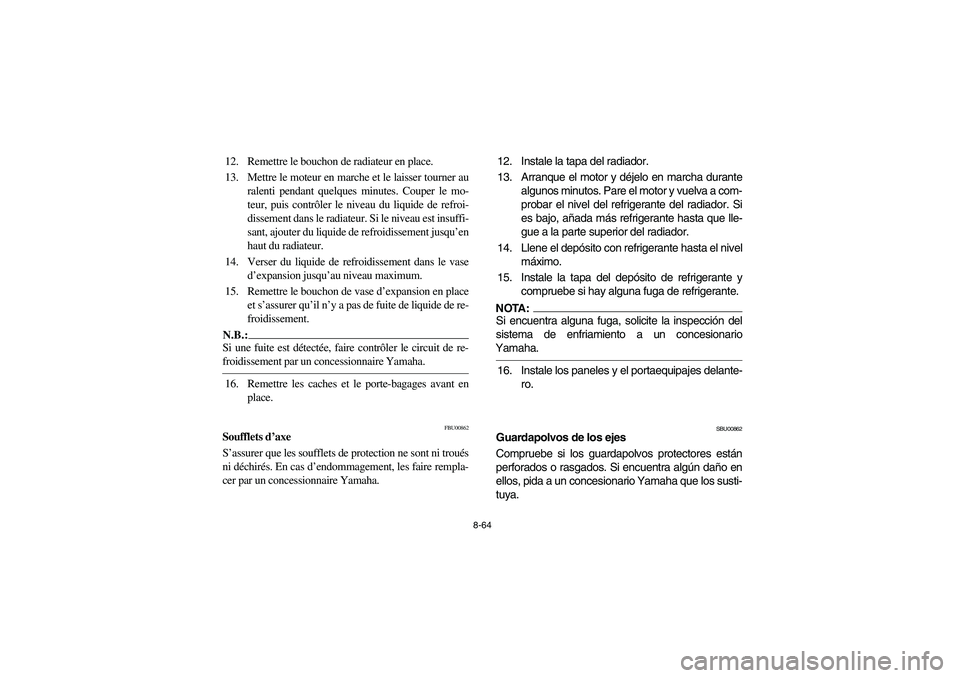

8-64
12. Remettre le bouchon de radiateur en place.
13. Mettre le moteur en marche et le laisser tourner au
ralenti pendant quelques minutes. Couper le mo-
teur, puis contrôler le niveau du liquide de refroi-
dissement dans le radiateur. Si le niveau est insuffi-
sant, ajouter du liquide de refroidissement jusqu’en
haut du radiateur.
14. Verser du liquide de refroidissement dans le vase
d’expansion jusqu’au niveau maximum.
15. Remettre le bouchon de vase d’expansion en place
et s’assurer qu’il n’y a pas de fuite de liquide de re-
froidissement.N.B.:_ Si une fuite est détectée, faire contrôler le circuit de re-
froidissement par un concessionnaire Yamaha. _16. Remettre les caches et le porte-bagages avant en
place.
FBU00862
Soufflets d’axe
S’assurer que les soufflets de protection ne sont ni troués
ni déchirés. En cas d’endommagement, les faire rempla-
cer par un concessionnaire Yamaha. 12. Instale la tapa del radiador.
13. Arranque el motor y déjelo en marcha durante
algunos minutos. Pare el motor y vuelva a com-
probar el nivel del refrigerante del radiador. Si
es bajo, añada más refrigerante hasta que lle-
gue a la parte superior del radiador.
14. Llene el depósito con refrigerante hasta el nivel
máximo.
15. Instale la tapa del depósito de refrigerante y
compruebe si hay alguna fuga de refrigerante.
NOTA:_ Si encuentra alguna fuga, solicite la inspección del
sistema de enfriamiento a un concesionario
Yamaha. _16. Instale los paneles y el portaequipajes delante-
ro.
SBU00862
Guardapolvos de los ejes
Compruebe si los guardapolvos protectores están
perforados o rasgados. Si encuentra algún daño en
ellos, pida a un concesionario Yamaha que los susti-
tuya.
U5ND60.book Page 64 Friday, May 10, 2002 12:10 PM

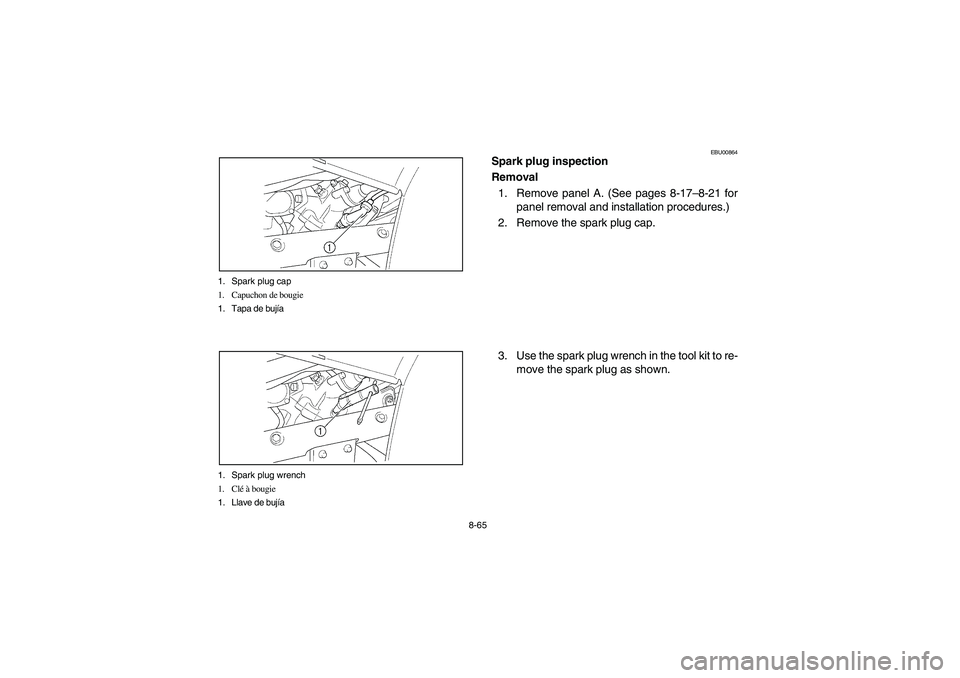

8-65 1. Spark plug cap
1. Capuchon de bougie
1. Tapa de bujía
1. Spark plug wrench
1. Clé à bougie
1. Llave de bujía
EBU00864
Spark plug inspection
Removal
1. Remove panel A. (See pages 8-17–8-21 for
panel removal and installation procedures.)
2. Remove the spark plug cap.
3. Use the spark plug wrench in the tool kit to re-
move the spark plug as shown.
U5ND60.book Page 65 Friday, May 10, 2002 12:10 PM

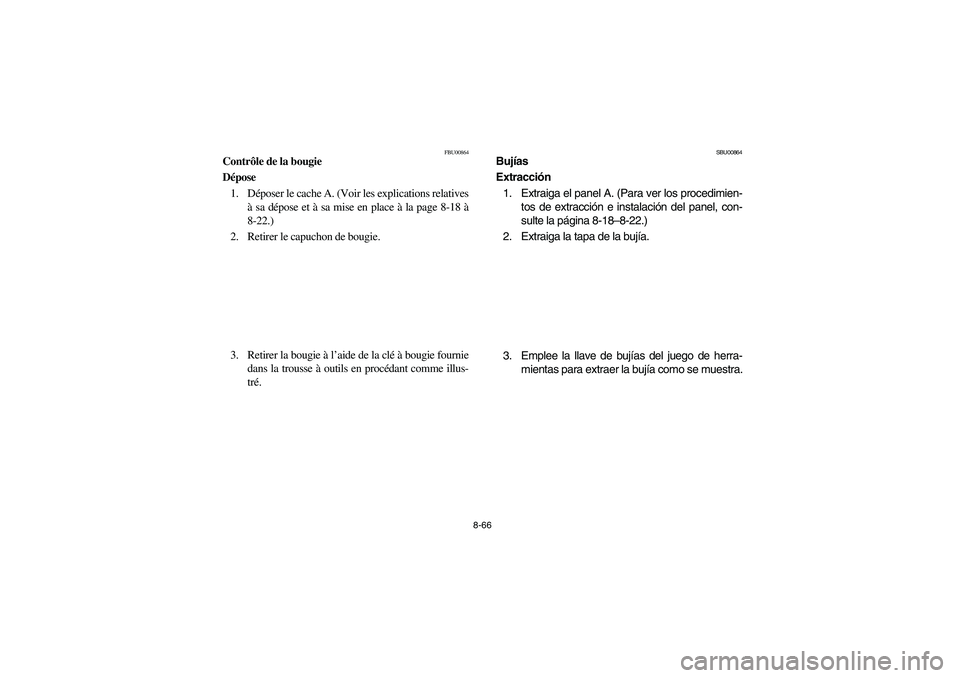

8-66
FBU00864
Contrôle de la bougie
Dépose
1. Déposer le cache A. (Voir les explications relatives
à sa dépose et à sa mise en place à la page 8-18 à
8-22.)
2. Retirer le capuchon de bougie.
3. Retirer la bougie à l’aide de la clé à bougie fournie
dans la trousse à outils en procédant comme illus-
tré.
SBU00864
Bujías
Extracción
1. Extraiga el panel A. (Para ver los procedimien-
tos de extracción e instalación del panel, con-
sulte la página 8-18–8-22.)
2. Extraiga la tapa de la bujía.
3. Emplee la llave de bujías del juego de herra-
mientas para extraer la bujía como se muestra.
U5ND60.book Page 66 Friday, May 10, 2002 12:10 PM

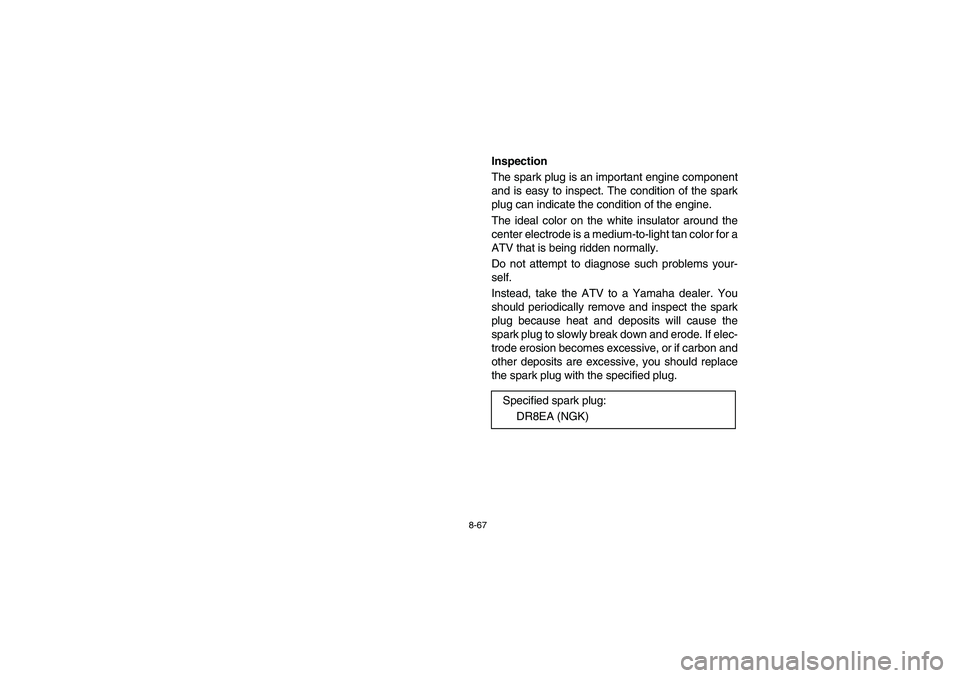

8-67
Inspection
The spark plug is an important engine component
and is easy to inspect. The condition of the spark
plug can indicate the condition of the engine.
The ideal color on the white insulator around the
center electrode is a medium-to-light tan color for a
ATV that is being ridden normally.
Do not attempt to diagnose such problems your-
self.
Instead, take the ATV to a Yamaha dealer. You
should periodically remove and inspect the spark
plug because heat and deposits will cause the
spark plug to slowly break down and erode. If elec-
trode erosion becomes excessive, or if carbon and
other deposits are excessive, you should replace
the spark plug with the specified plug.
Specified spark plug:
DR8EA (NGK)
U5ND60.book Page 67 Friday, May 10, 2002 12:10 PM

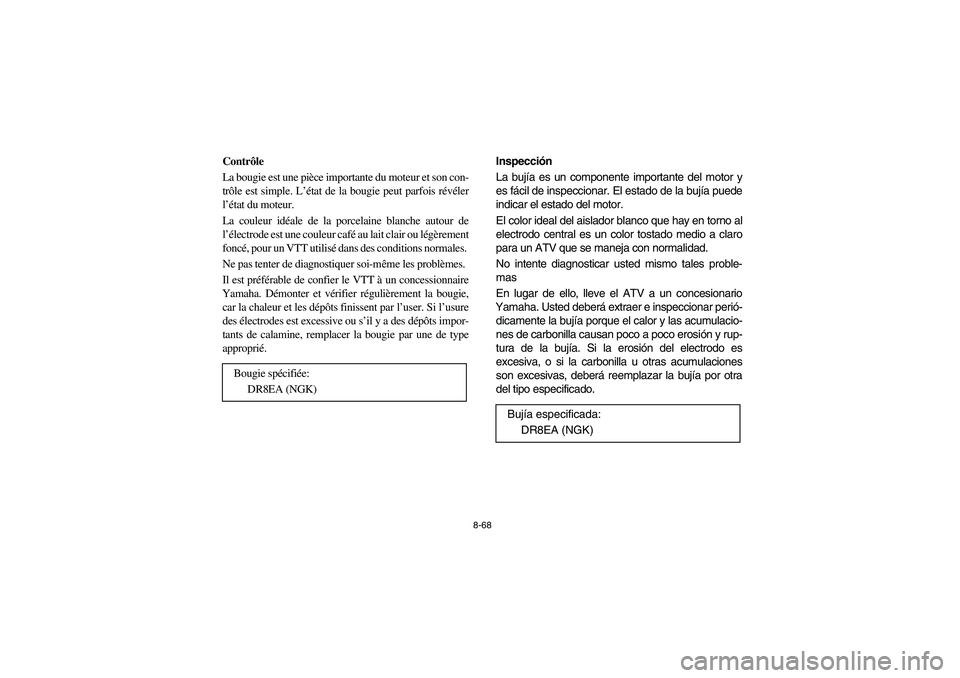

8-68
Contrôle
La bougie est une pièce importante du moteur et son con-
trôle est simple. L’état de la bougie peut parfois révéler
l’état du moteur.
La couleur idéale de la porcelaine blanche autour de
l’électrode est une couleur café au lait clair ou légèrement
foncé, pour un VTT utilisé dans des conditions normales.
Ne pas tenter de diagnostiquer soi-même les problèmes.
Il est préférable de confier le VTT à un concessionnaire
Yamaha. Démonter et vérifier régulièrement la bougie,
car la chaleur et les dépôts finissent par l’user. Si l’usure
des électrodes est excessive ou s’il y a des dépôts impor-
tants de calamine, remplacer la bougie par une de type
approprié.
Bougie spécifiée:
DR8EA (NGK)
Inspección
La bujía es un componente importante del motor y
es fácil de inspeccionar. El estado de la bujía puede
indicar el estado del motor.
El color ideal del aislador blanco que hay en torno al
electrodo central es un color tostado medio a claro
para un ATV que se maneja con normalidad.
No intente diagnosticar usted mismo tales proble-
mas
En lugar de ello, lleve el ATV a un concesionario
Yamaha. Usted deberá extraer e inspeccionar perió-
dicamente la bujía porque el calor y las acumulacio-
nes de carbonilla causan poco a poco erosión y rup-
tura de la bujía. Si la erosión del electrodo es
excesiva, o si la carbonilla u otras acumulaciones
son excesivas, deberá reemplazar la bujía por otra
del tipo especificado.
Bujía especificada:
DR8EA (NGK)
U5ND60.book Page 68 Friday, May 10, 2002 12:10 PM

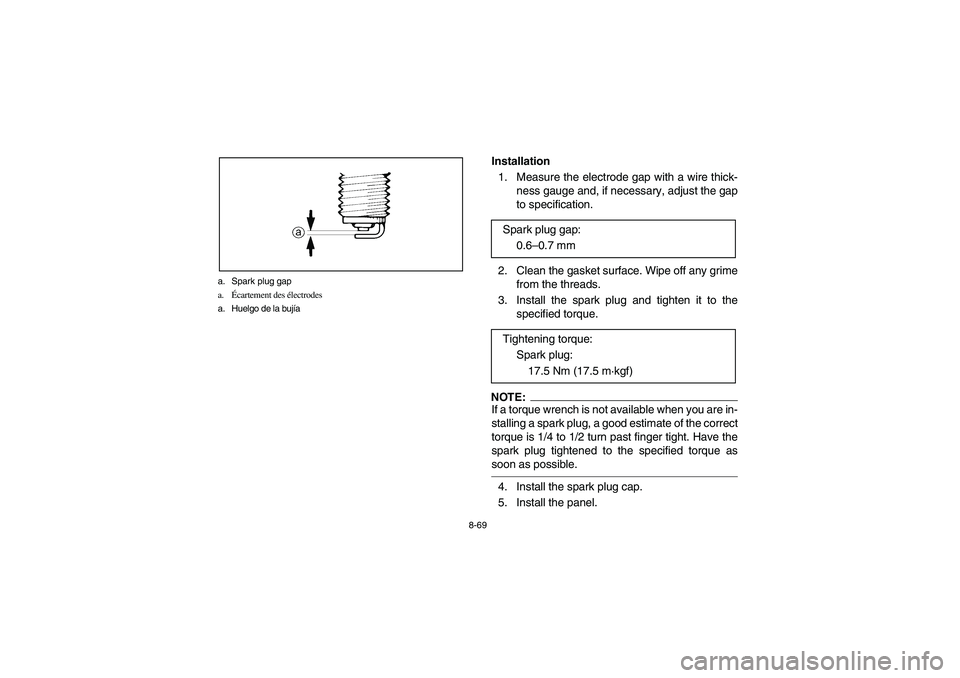

8-69 a. Spark plug gap
a.Écartement des électrodes
a. Huelgo de la bujía
Installation
1. Measure the electrode gap with a wire thick-
ness gauge and, if necessary, adjust the gap
to specification.
2. Clean the gasket surface. Wipe off any grime
from the threads.
3. Install the spark plug and tighten it to the
specified torque.NOTE:_ If a torque wrench is not available when you are in-
stalling a spark plug, a good estimate of the correct
torque is 1/4 to 1/2 turn past finger tight. Have the
spark plug tightened to the specified torque as
soon as possible. _4. Install the spark plug cap.
5. Install the panel. Spark plug gap:
0.6–0.7 mm
Tightening torque:
Spark plug:
17.5 Nm (17.5 m·kgf)
U5ND60.book Page 69 Friday, May 10, 2002 12:10 PM

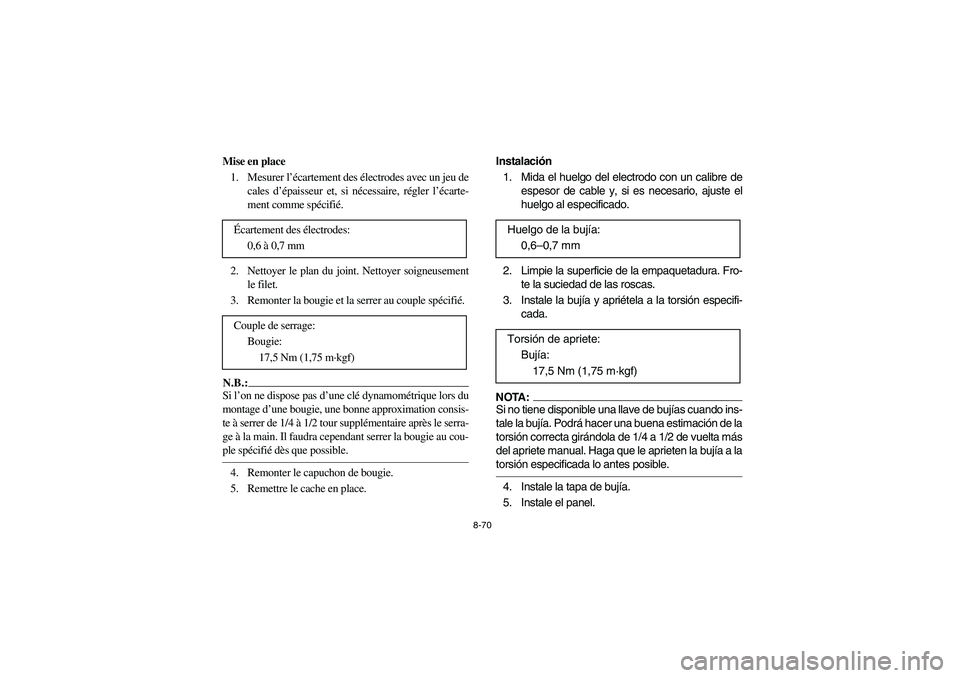

8-70
Mise en place
1. Mesurer l’écartement des électrodes avec un jeu de
cales d’épaisseur et, si nécessaire, régler l’écarte-
ment comme spécifié.
2. Nettoyer le plan du joint. Nettoyer soigneusement
le filet.
3. Remonter la bougie et la serrer au couple spécifié.N.B.:_ Si l’on ne dispose pas d’une clé dynamométrique lors du
montage d’une bougie, une bonne approximation consis-
te à serrer de 1/4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra cependant serrer la bougie au cou-
ple spécifié dès que possible. _4. Remonter le capuchon de bougie.
5. Remettre le cache en place.Écartement des électrodes:
0,6 à 0,7 mm
Couple de serrage:
Bougie:
17,5 Nm (1,75 m·kgf)
Instalación
1. Mida el huelgo del electrodo con un calibre de
espesor de cable y, si es necesario, ajuste el
huelgo al especificado.
2. Limpie la superficie de la empaquetadura. Fro-
te la suciedad de las roscas.
3. Instale la bujía y apriétela a la torsión especifi-
cada.NOTA:_ Si no tiene disponible una llave de bujías cuando ins-
tale la bujía. Podrá hacer una buena estimación de la
torsión correcta girándola de 1/4 a 1/2 de vuelta más
del apriete manual. Haga que le aprieten la bujía a la
torsión especificada lo antes posible. _4. Instale la tapa de bujía.
5. Instale el panel. Huelgo de la bujía:
0,6–0,7 mm
Torsión de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U5ND60.book Page 70 Friday, May 10, 2002 12:10 PM

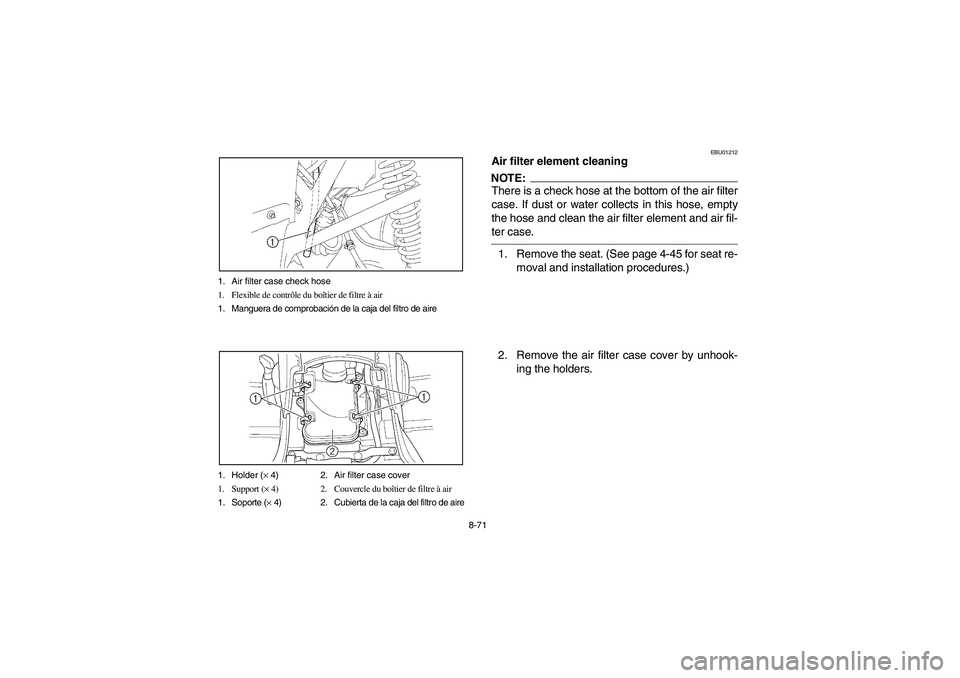

8-71 1. Air filter case check hose
1. Flexible de contrôle du boîtier de filtre à air
1. Manguera de comprobación de la caja del filtro de aire
1. Holder (× 4) 2. Air filter case cover
1. Support (× 4) 2. Couvercle du boîtier de filtre à air
1. Soporte (× 4) 2. Cubierta de la caja del filtro de aire
EBU01212
Air filter element cleaningNOTE:_ There is a check hose at the bottom of the air filter
case. If dust or water collects in this hose, empty
the hose and clean the air filter element and air fil-
ter case. _1. Remove the seat. (See page 4-45 for seat re-
moval and installation procedures.)
2. Remove the air filter case cover by unhook-
ing the holders.
U5ND60.book Page 71 Friday, May 10, 2002 12:10 PM

8-72
FBU01212
Nettoyage de l’élément du filtre à airN.B.:_ Le fond du boîtier de filtre à air est équipé d’un flexible
de contrôle. Si de la poussière et/ou de l’eau s’accumu-
lent dans ce flexible, le vider et nettoyer l’élément ainsi
que le boîtier de filtre à air. _1. Déposer la selle. (Voir les explications relatives à
sa dépose et à sa mise en place à la page 4-46.)
2. Retirer le couvercle du boîtier de filtre à air en le
décrochant des supports.
SBU01212
Limpieza del elemento del filtro de aireNOTA:_ Hay una manguera de comprobación en la parte in-
ferior de la caja del filtro de aire. Si se acumula polvo
o agua en esta manguera, vacíela y limpie el ele-
mento del filtro de aire y la caja del filtro de aire. _1. Extraiga el asiento. (En cuanto a los procedi-
mientos de extracción e instalación del asiento,
vea la página 4-46.)
2. Extraiga la tapa de la caja del filtro de aire des-
enganchando los soportes.
U5ND60.book Page 72 Friday, May 10, 2002 12:10 PM

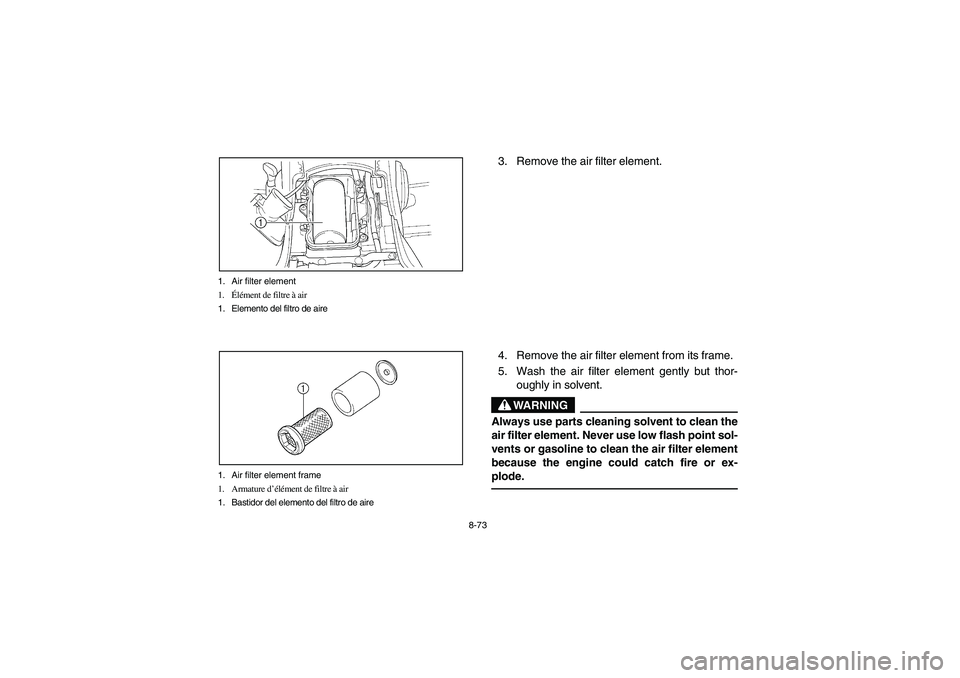

8-73 1. Air filter element
1.Élément de filtre à air
1. Elemento del filtro de aire
1. Air filter element frame
1. Armature d’élément de filtre à air
1. Bastidor del elemento del filtro de aire
3. Remove the air filter element.
4. Remove the air filter element from its frame.
5. Wash the air filter element gently but thor-
oughly in solvent.
WARNING
_ Always use parts cleaning solvent to clean the
air filter element. Never use low flash point sol-
vents or gasoline to clean the air filter element
because the engine could catch fire or ex-
plode. _
