SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBB560S0.book Page 9 Thursday, March 9, 2017 8:57 AM

8-10
8
SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite

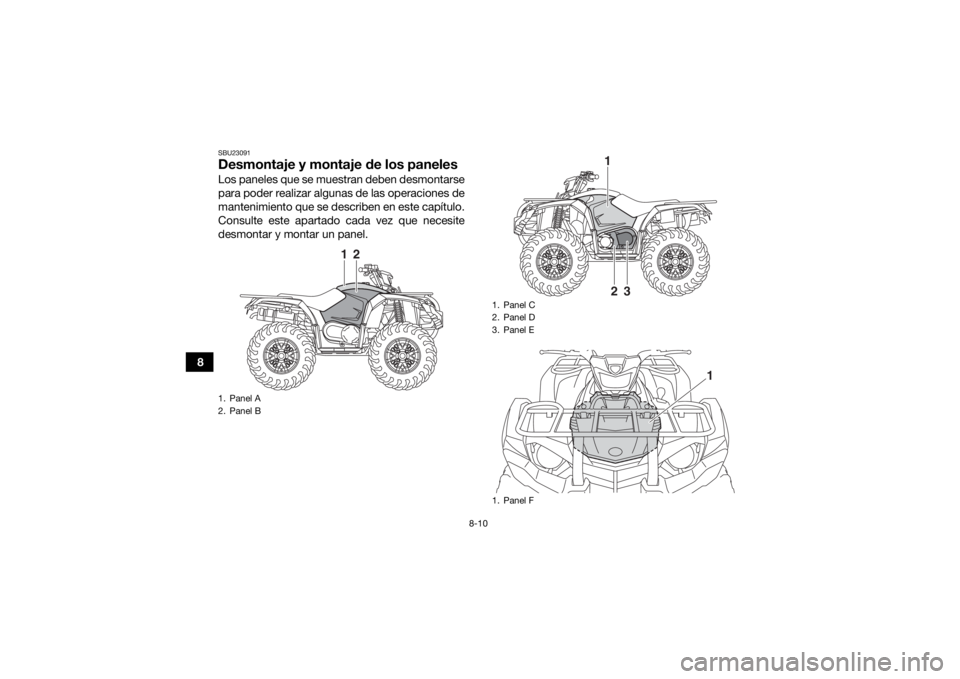

desmontar y montar un panel.1. Panel A
2. Panel B
2
1
1. Panel C
2. Panel D
3. Panel E
1. Panel F
1
3
2
1
UBB560S0.book Page 10 Thursday, March 9, 2017 8:57 AM

8-11
8
SBU27605Panel A
Para desmontar o montar el panel A es necesario
extraer el tapón del depósito de gasolina.
ATENCIÓN: Asegúrese de que no penetre nin-
gún material extraño en el depósito de gasoli-
na.
[SCB01052]
Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-14).
2. Extraiga los pernos y las fijaciones rápidas.

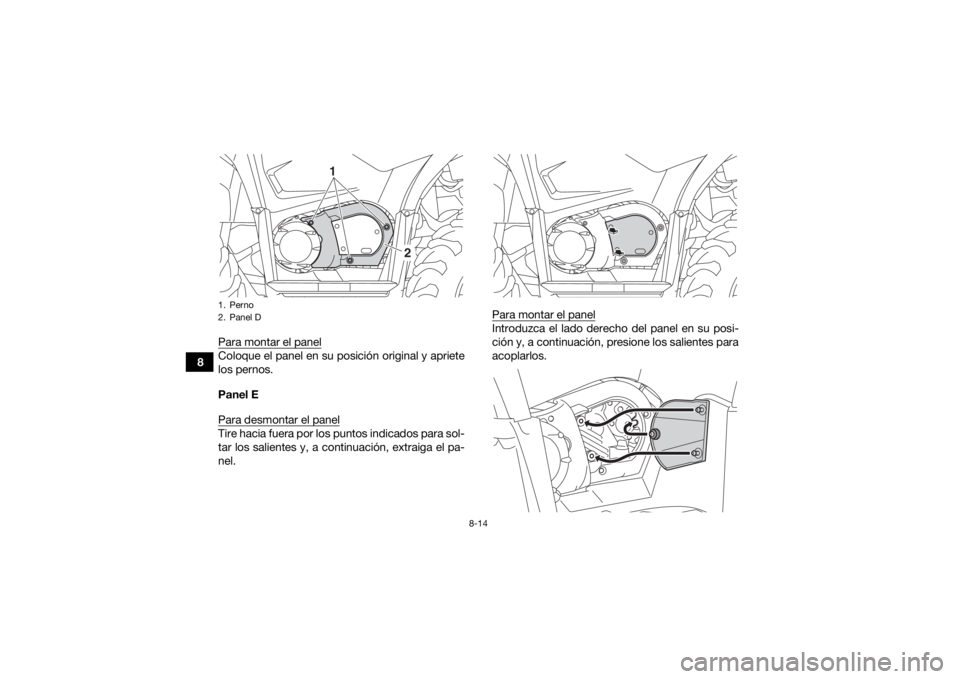

3. Extraiga el tapón del depósito de gasolina y,a continuación, retire el panel.1. Perno
1
1. Fijación rápida
1. Tapón del depósito de gasolina
1
1
1
UBB560S0.book Page 11 Thursday, March 9, 2017 8:57 AM

8-12
84. Coloque el tapón del depósito de gasolina.
Para montar el panel
1. Extraiga el tapón del depósito de gasolina.
2. Sitúe el panel sobre el tubo de llenado del de- pósito de gasolina y, a continuación, coloque
el tapón del depósito.
3. Coloque los pernos y las fijaciones rápidas.
4. Monte el asiento. Paneles B y C
Para desmontar o montar el panel C, es necesario
situar la palanca de selección de marcha en una
posición distinta de la posición de estacionamien-
to. Pise el pedal de freno y sitúe la palanca de se-
lección de marcha en la posición de marcha atrás.
Para desmontar un panel
1. Desmonte el panel A.

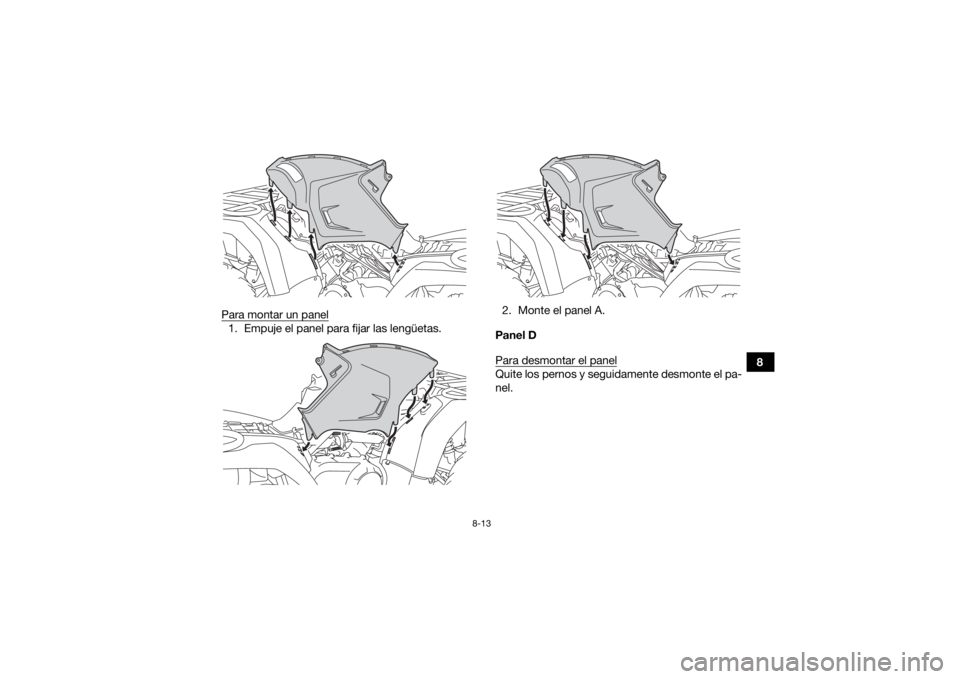

2. Tire del panel hacia arriba para soltar las len-
güetas como se muestra.
UBB560S0.book Page 12 Thursday, March 9, 2017 8:57 AM

8-13
8
Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBB560S0.book Page 13 Thursday, March 9, 2017 8:57 AM

8-14
8Para montar el panel
Coloque el panel en su posición original y apriete
los pernos.
Panel E

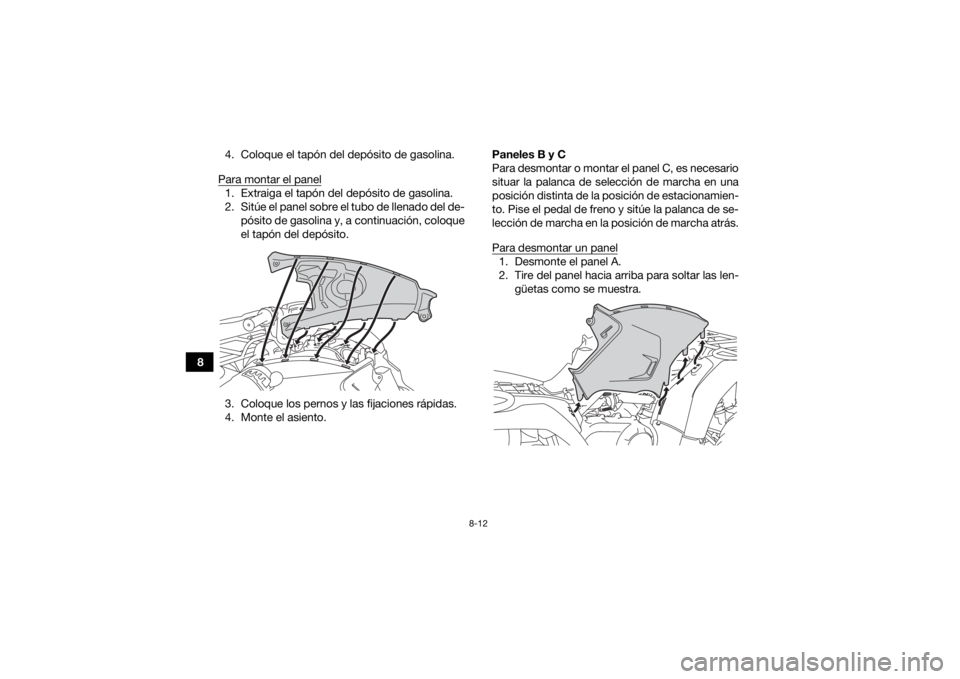

Para desmontar el panelTire hacia fuera por los puntos indicados para sol-
tar los salientes y, a continuación, extraiga el pa-
nel. Para montar el panel
Introduzca el lado derecho del panel en su posi-
ción y, a continuación, presione los salientes para
acoplarlos.
1. Perno
2. Panel D
1
2
UBB560S0.book Page 14 Thursday, March 9, 2017 8:57 AM

8-15
8
Panel F
Para desmontar el panel
1. Retire los paneles B y C.
2. Retire la cubierta.
Para YFM45KPXJ / YFM45KPAJ /
YFM45KPHJ: Desmonte la cubierta del
faro central. (Véase la página 8-62).
 Para YFM45KDXJ / YFM45KDHJ: Des-
monte la cubierta del manillar.
YFM45KPXJ / YFM45KPAJ / YFM45KPHJ YFM45KDXJ / YFM45KDHJ

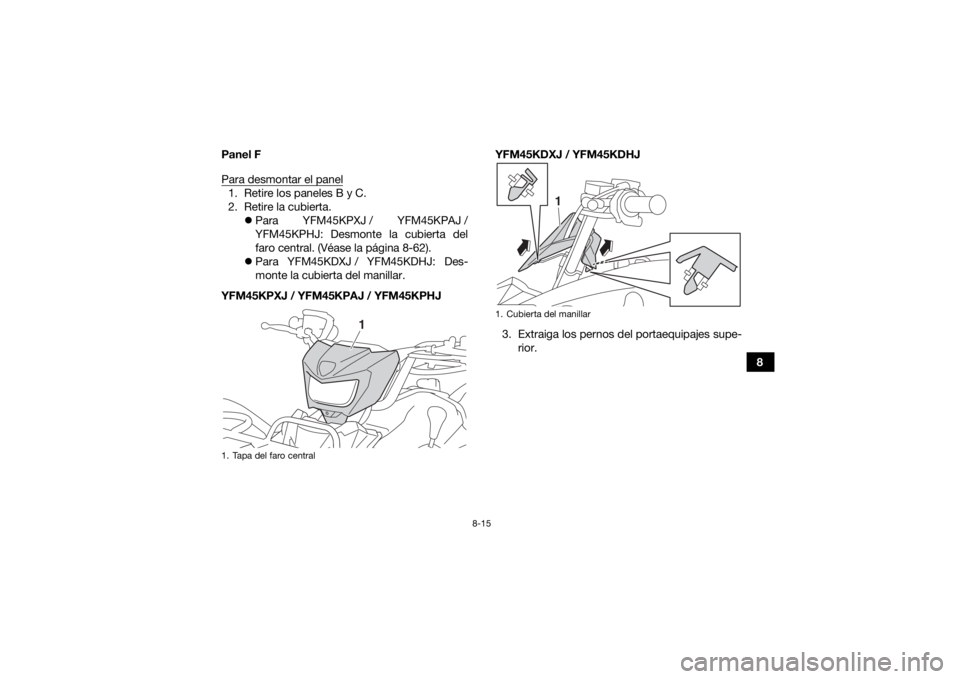

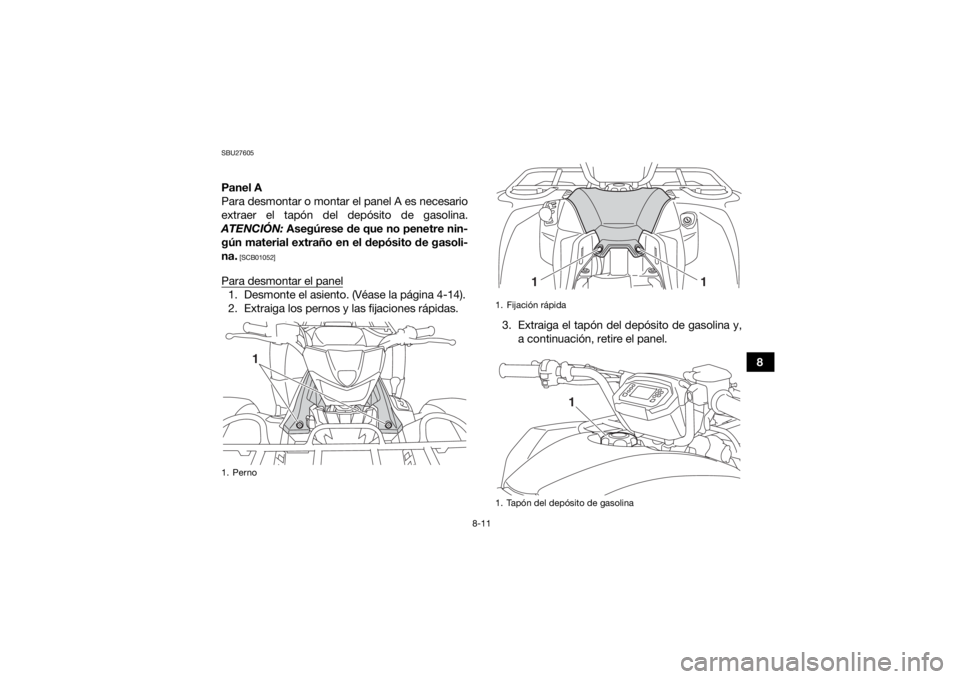

3. Extraiga los pernos del portaequipajes supe- rior.1. Tapa del faro central
1
1. Cubierta del manillar
1
UBB560S0.book Page 15 Thursday, March 9, 2017 8:57 AM

8-16
84. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.
5. Extraiga las fijaciones rápidas.

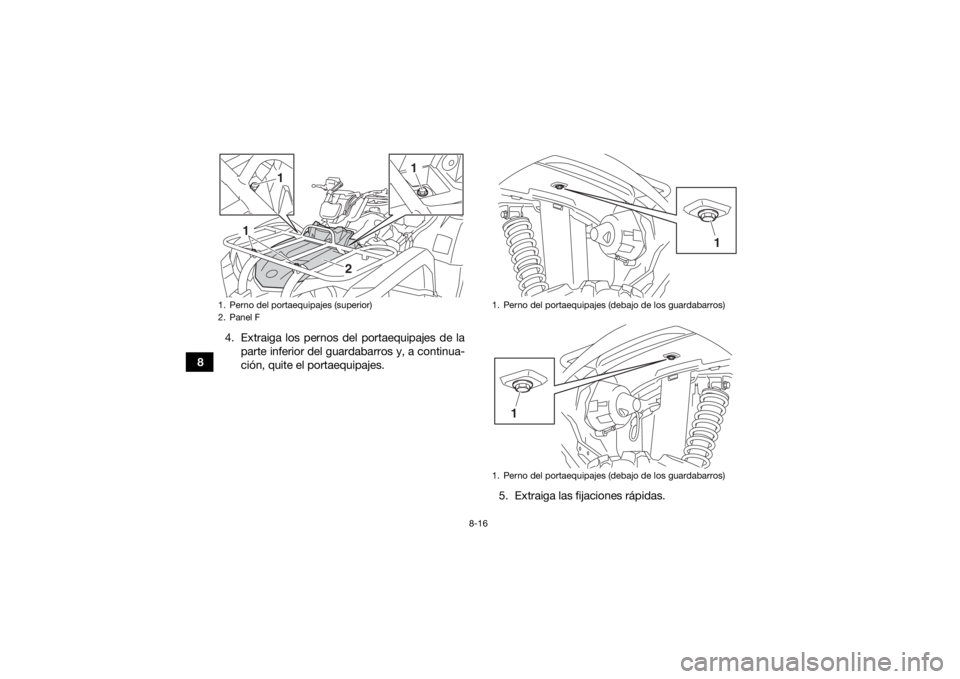

1. Perno del portaequipajes (superior)
2. Panel F
1
1
1
2
1. Perno del portaequipajes (debajo de los guardabarros)
1. Perno del portaequipajes (debajo de los guardabarros)
1
1
UBB560S0.book Page 16 Thursday, March 9, 2017 8:57 AM

8-17
8

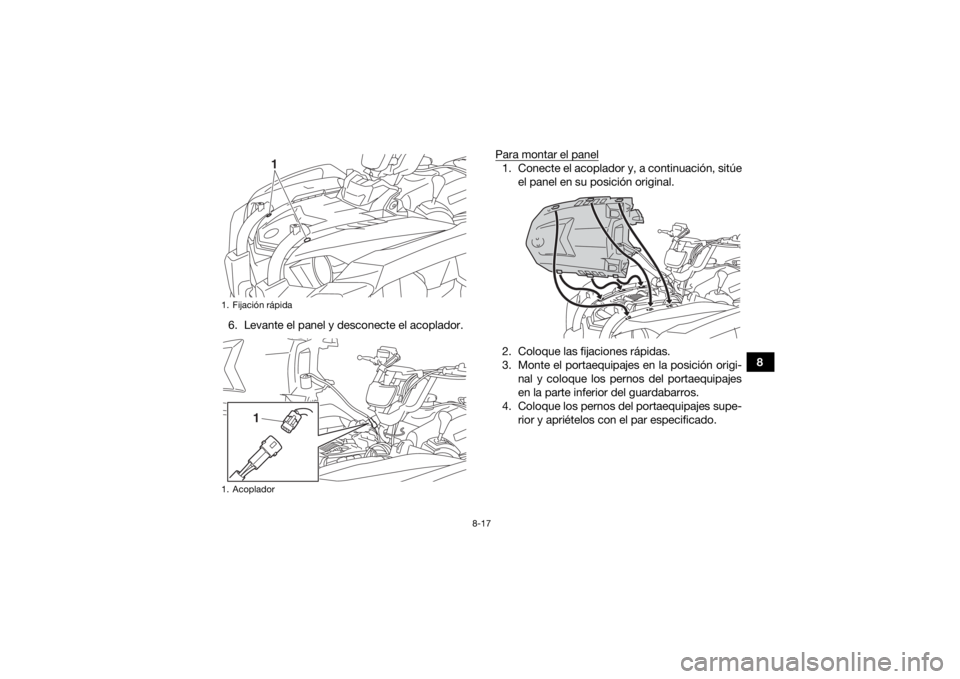

6. Levante el panel y desconecte el acoplador. Para montar el panel
1. Conecte el acoplador y, a continuación, sitúe
el panel en su posición original.
2. Coloque las fijaciones rápidas.
3. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
4. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado.
1. Fijación rápida
1. Acoplador
1
1
UBB560S0.book Page 17 Thursday, March 9, 2017 8:57 AM

8-18
85. Coloque la cubierta.
Para YFM45KPXJ / YFM45KPAJ /
YFM45KPHJ: Monte la cubierta del faro
central.
 Para YFM45KDXJ / YFM45KDHJ: Monte la
cubierta del manillar.
6. Monte los paneles.
SBU23214Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía 1. Retire la tapa de bujía. 2. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (guardabarros in-
ferior): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Tapa de bujía
1
