YAMAHA KODIAK 450 2018 Manuale de Empleo (in Spanish)

8-29
8
4. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada la cantidad especificada de aceite del diferencial del tipo recomendado.
ATENCIÓN: Evite que penetren materiales
extraños en el diferencial.
[SCB00412]
NOTA Tenga cuidado de no sobrepasar la cantidad de
aceite del diferencial especificada. Si sobrepa-
sa esta cantidad, el aceite saldrá por el tubo
respiradero durante la conducción y después
de ella.
 La capacidad de la caja del diferencial es mayor
que la cantidad de aceite recomendada; así
pues, el nivel de aceite no se puede comprobar
con precisión desde el orificio de llenado de
aceite.

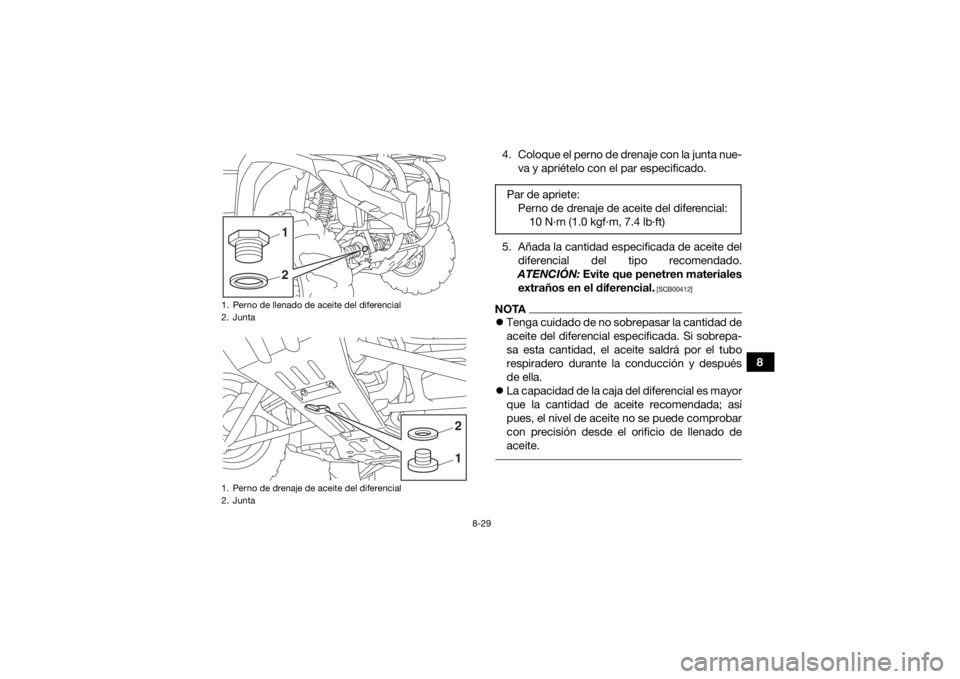

1. Perno de llenado de aceite del diferencial
2. Junta
1. Perno de drenaje de aceite del diferencial
2. Junta
21
12
Par de apriete:
Perno de drenaje de aceite del diferencial:10 N·m (1.0 kgf·m, 7.4 lb·ft)
UBB560S0.book Page 29 Thursday, March 9, 2017 8:57 AM

8-30
86. Compruebe si la junta del perno de llenado
de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.
8. Compruebe si la caja del diferencial pierde aceite. Si pierde aceite averigüe la causa.
SBU23471Líquido refrigeranteDebe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
SBU27129Para comprobar el nivel de líquido refrigerante1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
Aceite del diferencial recomendado:Véase la página 10-1.
Cantidad de aceite: 0.35 L (0.37 US qt, 0.31 Imp.qt)
Par de apriete: Perno de llenado de aceite del diferencial:23 N·m (2.3 kgf·m, 17 lb·ft)
UBB560S0.book Page 30 Thursday, March 9, 2017 8:57 AM

8-31
8
3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel C para acceder al depósi-
to de líquido refrigerante. (Véase la página
8-10).
4. Quite el tapón del depósito, añada líquido re- frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: S i n o d i s -
pone de líquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará prote-
gido contra las heladas y la corrosión. Si
ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un
concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]

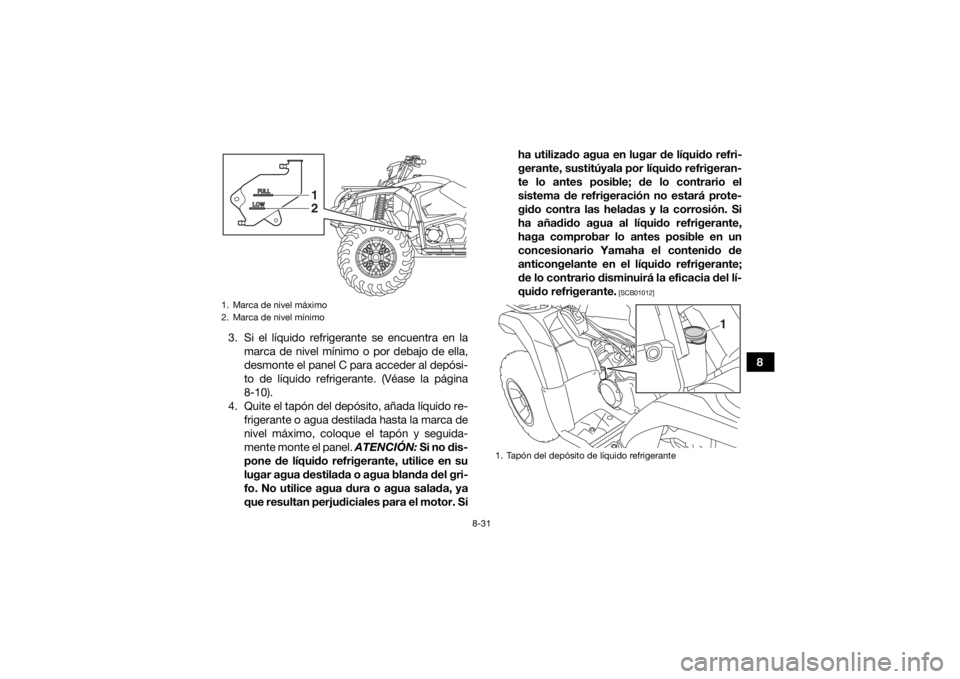

1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
1. Tapón del depósito de líquido refrigerante
1
UBB560S0.book Page 31 Thursday, March 9, 2017 8:57 AM

8-32
8
NOTAEl ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 8-72. SBU37130Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el portaequipajes delantero y el
panel F. (Véase la página 8-10). 3. Quite el tapón del radiador.
4. Desmonte los paneles D y E. (Véase la página
8-10).
5. Sitúe un recipiente debajo del motor y extrai- ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, tal como se muestra, para evitar que se
derrame líquido refrigerante en la estribera).
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)

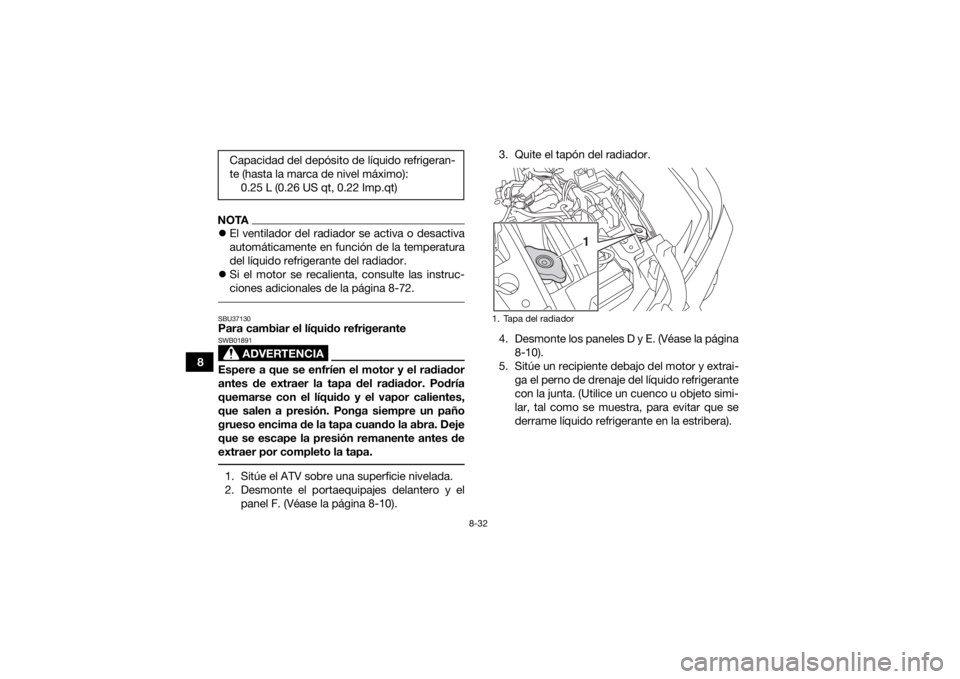

1. Tapa del radiador
1
UBB560S0.book Page 32 Thursday, March 9, 2017 8:57 AM

8-33
8
6. Quite el tapón del depósito de líquido refrige-
rante.
7. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.
8. Después de vaciarlo, enjuague bien el siste- ma de refrigeración con agua del grifo limpia.
9. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado.

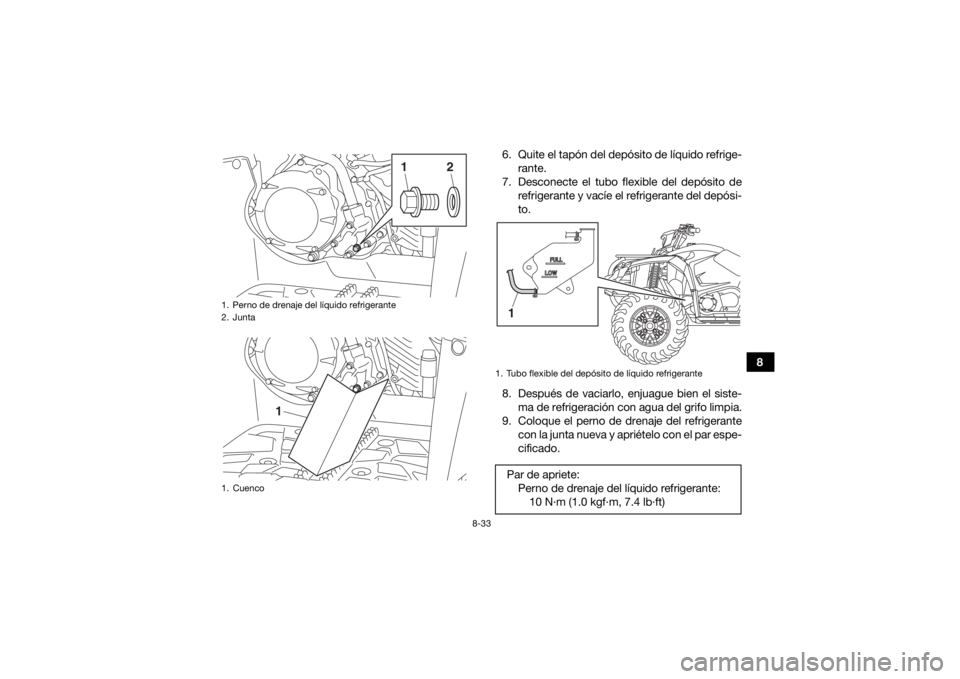

1. Perno de drenaje del líquido refrigerante
2. Junta
1. Cuenco
2
1
1
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:10 N·m (1.0 kgf·m, 7.4 lb·ft)1
UBB560S0.book Page 33 Thursday, March 9, 2017 8:57 AM

8-34
810. Conecte el tubo flexible del depósito de refri-
gerante.
11. Vierta líquido refrigerante del tipo recomen- dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00992]
12. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno. 13. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
14. Extraiga el tapón del radiador para compro- bar el nivel de líquido refrigerante en el radia-
dor. Si el nivel es bajo, añada líquido
refrigerante hasta que llegue a la parte supe-
rior del radiador; seguidamente coloque el ta-
pón del radiador.
15. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 16. Monte los paneles y el portaequipajes delan-tero.SBU37112Limpieza del filtro de aireEl filtro de aire principal y el filtro de aire secunda-
rio deben limpiarse cada 20–40 horas de funcio-
namiento del motor. Cuando realice el
mantenimiento de los filtros de aire, compruebe si
hay obstrucciones en la toma de entrada de la
caja del filtro. Verifique que la junta de goma entre
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante: Radiador (incluidos todos los pasos):1.32 L (1.40 US qt, 1.16 Imp.qt)
Depósito de líquido refrigerante (hasta la
marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
UBB560S0.book Page 34 Thursday, March 9, 2017 8:57 AM

8-35
8
la caja del filtro de aire y el cuerpo del acelerador
y del colector sea estanca. Apriete bien todos los
racores para prevenir la posibilidad de que entre
aire no filtrado al motor.
NOTA
Cambie los filtros de aire si están dañados.
 El mantenimiento del filtro de aire debe ser más
frecuente si utiliza el vehículo en lugares húme-
dos o polvorientos.
 En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo
o agua en dicho tubo, vacíelo y limpie la caja del
filtro de aire y el filtro.
1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-14).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el conjunto de filtro de aire principal y el filtro de aire secundario.

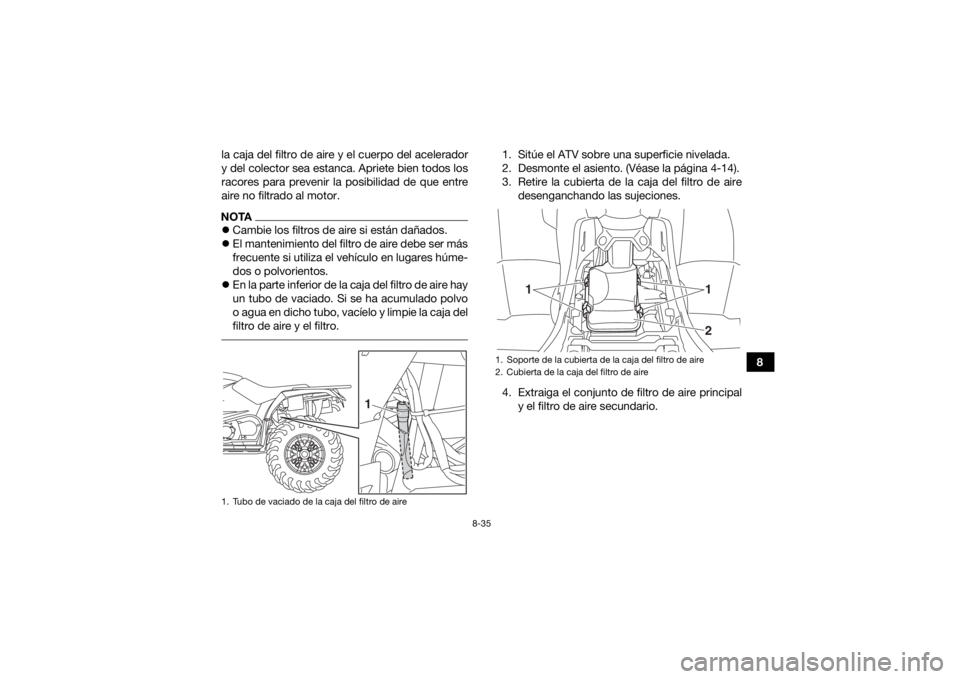

1. Tubo de vaciado de la caja del filtro de aire
1
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1
12
UBB560S0.book Page 35 Thursday, March 9, 2017 8:57 AM

8-36
85. Retire la placa de fijación del conjunto de filtro
de aire principal y, a continuación, extraiga el
filtro de aire (material esponjoso) del bastidor.
6. Lave los filtros de aire suavemente pero a fondo con limpiador de filtros de aire
YAMALUBE o con un disolvente específico
para limpieza de filtros de aire.
¡ADVERTENCIA! Utilice siempre disolven-
te para la limpieza de piezas. No utilice
nunca disolventes con una temperatura de
inflamabilidad baja o gasolina, pues el mo-
tor podría incendiarse o explotar.
[SWB01943]

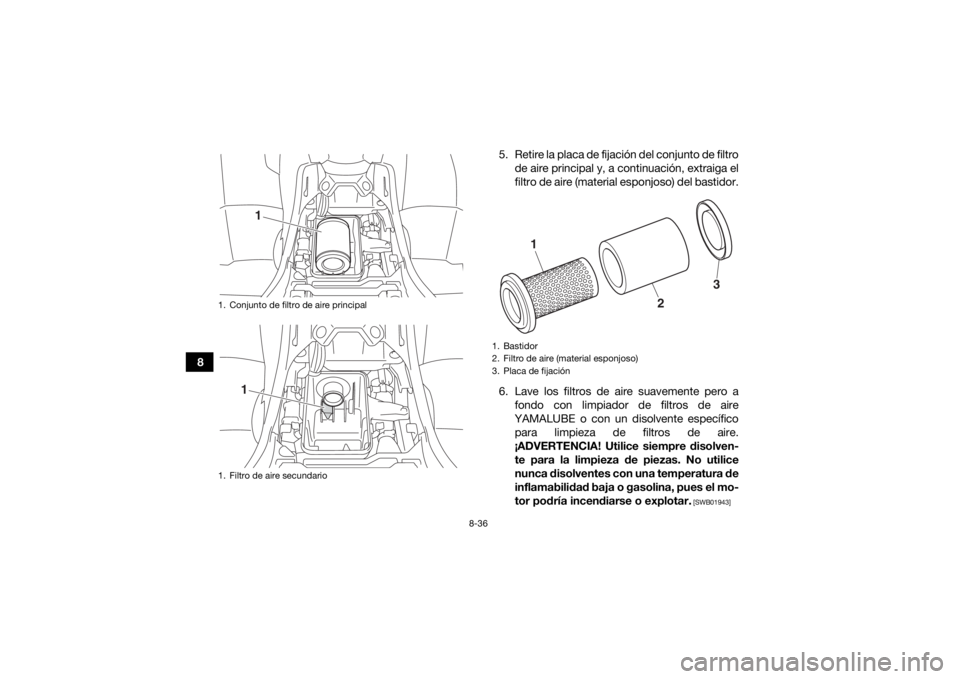

1. Conjunto de filtro de aire principal
1. Filtro de aire secundario
1
1
1. Bastidor
2. Filtro de aire (material esponjoso)
3. Placa de fijación
1
2
3
UBB560S0.book Page 36 Thursday, March 9, 2017 8:57 AM

8-37
8

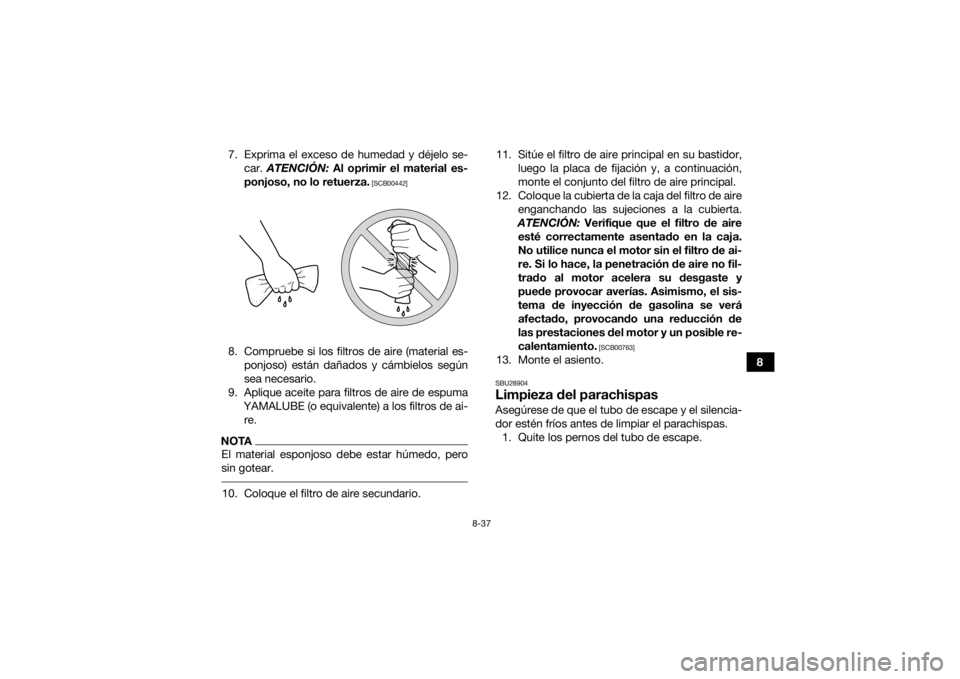

7. Exprima el exceso de humedad y déjelo se-
car. ATENCIÓN: Al oprimir el material es-
ponjoso, no lo retuerza.
[SCB00442]
8. Compruebe si los filtros de aire (material es- ponjoso) están dañados y cámbielos según
sea necesario.
9. Aplique aceite para filtros de aire de espuma YAMALUBE (o equivalente) a los filtros de ai-re.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Coloque el filtro de aire secundario. 11. Sitúe el filtro de aire principal en su bastidor,
luego la placa de fijación y, a continuación,
monte el conjunto del filtro de aire principal.
12. Coloque la cubierta de la caja del filtro de aire enganchando las sujeciones a la cubierta.
ATENCIÓN: Verifique que el filtro de aire
esté correctamente asentado en la caja.
No utilice nunca el motor sin el filtro de ai-
re. Si lo hace, la penetración de aire no fil-
trado al motor acelera su desgaste y
puede provocar averías. Asimismo, el sis-
tema de inyección de gasolina se verá
afectado, provocando una reducción de
las prestaciones del motor y un posible re-
calentamiento.
[SCB00763]
13. Monte el asiento.SBU28904Limpieza del parachispasAsegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas. 1. Quite los pernos del tubo de escape.
UBB560S0.book Page 37 Thursday, March 9, 2017 8:57 AM

8-38
82. Desmonte el tubo de escape extrayéndolo
del silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape. 4. Compruebe si la junta está dañada y cámbie-
la según sea necesario.
5. Asegúrese de que la junta esté correctamen- te colocada y, seguidamente, introduzca el
tubo de escape en el silenciador y alinee los
agujeros del perno.
6. Coloque los pernos y apriételos con el par es- pecificado.

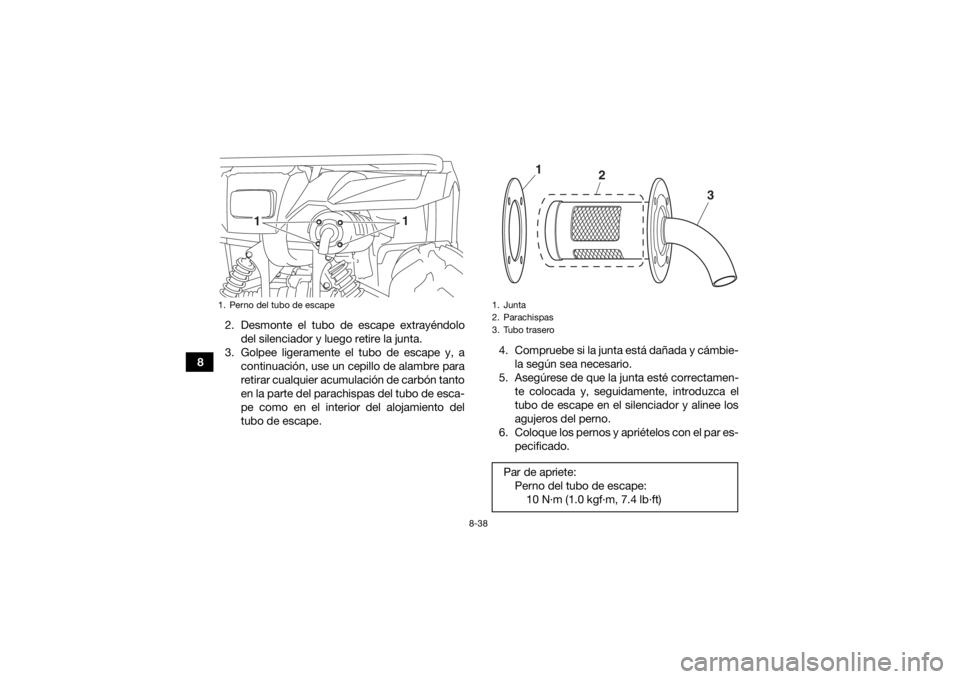

1. Perno del tubo de escape
1 1
1. Junta
2. Parachispas
3. Tubo traseroPar de apriete:
Perno del tubo de escape:10 N·m (1.0 kgf·m, 7.4 lb·ft)
3
2
1
UBB560S0.book Page 38 Thursday, March 9, 2017 8:57 AM
