YAMAHA KODIAK 450 2018 Manuale de Empleo (in Spanish)

8-19
8
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.

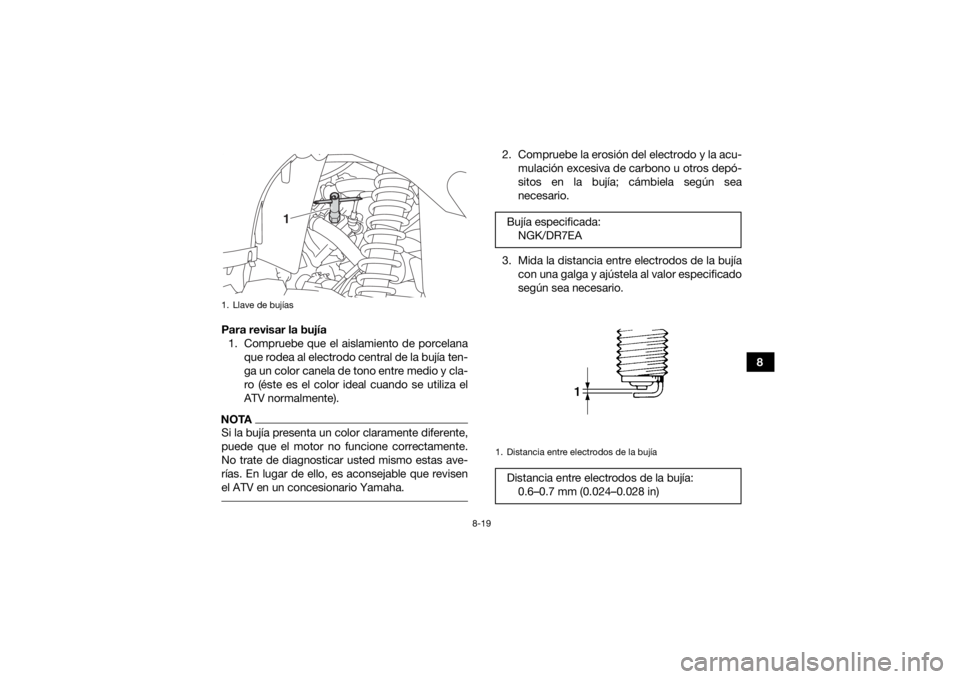

1. Llave de bujías
1
Bujía especificada:NGK/DR7EA1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.6–0.7 mm (0.024–0.028 in)
UBB560S0.book Page 19 Thursday, March 9, 2017 8:57 AM

8-20
8Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
SBU30243Aceite de motor y cart ucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico.
Para comprobar el nivel de aceite del motor
1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el panel E. (Véase la página 8-10).
3. Compruebe el nivel de aceite del motor con el motor frío.NOTASi ha arrancado el motor antes de comprobar el
nivel de aceite, para que la medición sea precisa
deje que el motor se caliente y luego espere al me-
nos diez minutos para que se asiente el aceite. 4. Extraiga el tapón de llenado de aceite del mo-tor y limpie la varilla con un trapo limpio.
Par de apriete:
Bujía:18 N·m (1.8 kgf·m, 13 lb·ft)
UBB560S0.book Page 20 Thursday, March 9, 2017 8:57 AM

8-21
8
5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre la punta de
la varilla de medición y la marca de nivel máximo.
6. Si el aceite del motor no se encuentra entre lapunta de la varilla de medición y la marca de
nivel máximo, añada una cantidad suficiente
de aceite del tipo recomendado hasta que al-
cance el nivel correcto. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el
correcto; de no hacerlo, el motor podría
sufrir daños.
[SCB00852]

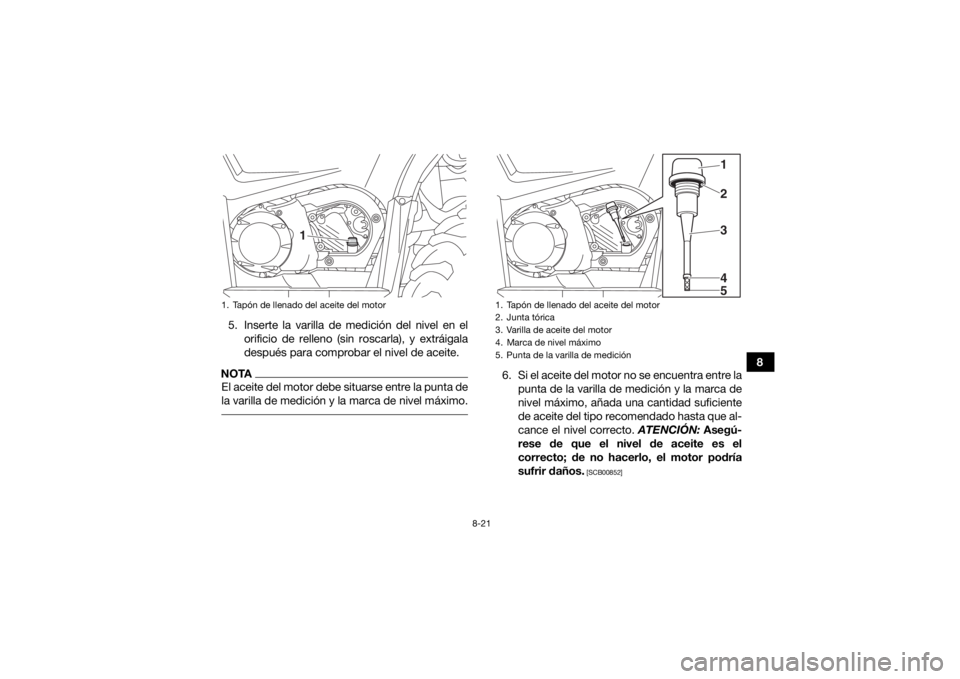

1. Tapón de llenado del aceite del motor
1
1. Tapón de llenado del aceite del motor
2. Junta tórica
3. Varilla de aceite del motor
4. Marca de nivel máximo
5. Punta de la varilla de medición
12345
UBB560S0.book Page 21 Thursday, March 9, 2017 8:57 AM

8-22
87. Compruebe si la junta tórica del tapón de lle-
nado está dañada y cámbiela según sea ne-
cesario.
8. Coloque el tapón de llenado de aceite del motor y el panel.
Para cambiar el aceite del motor (y sustituir el
cartucho del filtro de aceite) 1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el panel E. (Véase la página 8-10).
3. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
4. Coloque una bandeja debajo del motor para recoger el aceite usado.
5. Extraiga el tapón de llenado de aceite del mo- tor y luego el perno de drenaje y la junta para
vaciar el aceite del cárter.
NOTAOmita los pasos 6–10 si no va a cambiar el cartu-
cho del filtro de aceite. 6. Desmonte los paneles C y D. (Véase la página8-10).
7. Desmonte el cartucho del filtro de aceite con una llave para filtros de aceite.1. Perno de drenaje del aceite del motor
2. Junta
12
UBB560S0.book Page 22 Thursday, March 9, 2017 8:57 AM

8-23
8
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo. 8. Aplique una capa fina de aceite de motor a lajunta tórica del nuevo cartucho del filtro de
aceite.NOTAVerifique que la junta tórica quede bien asentada.

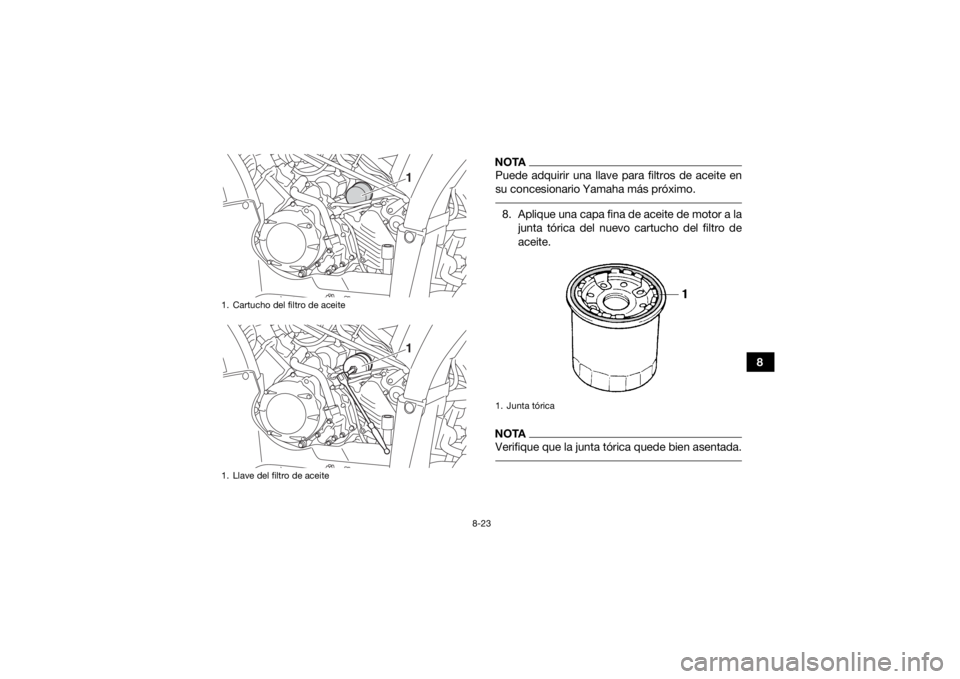

1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
11
1. Junta tórica
UBB560S0.book Page 23 Thursday, March 9, 2017 8:57 AM

8-24
89. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
10. Monte los paneles D y C.
11. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriételo con el par
especificado. 12. Añada la cantidad especificada de aceite de
motor del tipo recomendado.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.

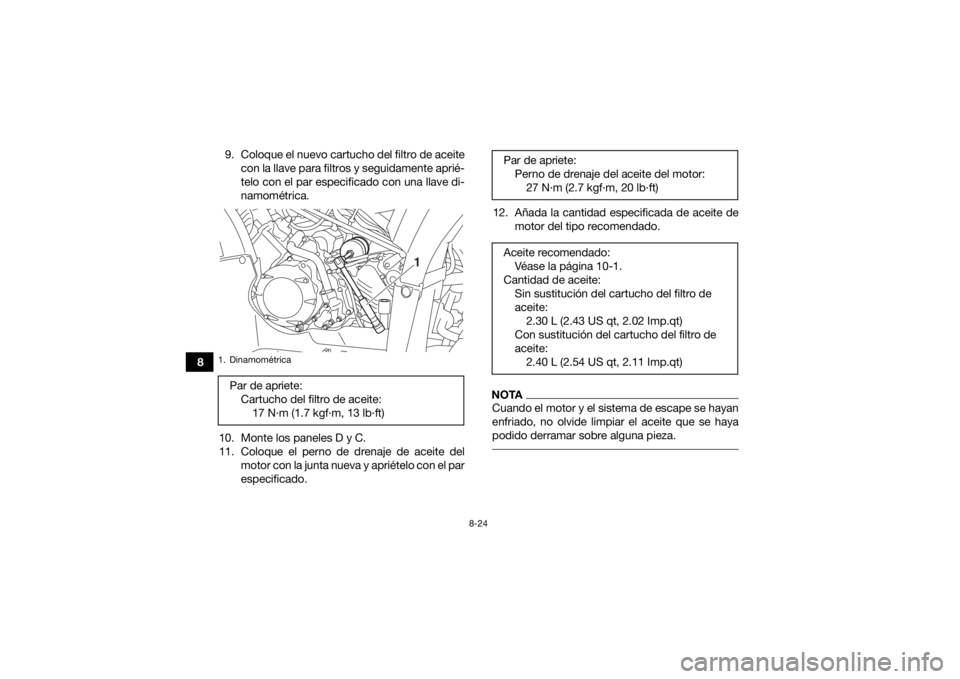

1. DinamométricaPar de apriete:Cartucho del filtro de aceite:17 N·m (1.7 kgf·m, 13 lb·ft)
1
Par de apriete:Perno de drenaje del aceite del motor:27 N·m (2.7 kgf·m, 20 lb·ft)
Aceite recomendado: Véase la página 10-1.
Cantidad de aceite: Sin sustitución del cartucho del filtro de
aceite:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con sustitución del cartucho del filtro de
aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
UBB560S0.book Page 24 Thursday, March 9, 2017 8:57 AM

8-25
8
ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 13. Compruebe si la junta tórica del tapón de lle-
nado de aceite del motor está dañada y, a
continuación, coloque el tapón.
14. Arranque el motor y déjelo al ralentí unos mi- nutos mientras comprueba si hay alguna fuga
de aceite. Si hay una fuga de aceite, pare in-
mediatamente el motor y averigüe la causa.
15. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
16. Monte el panel E.
SBU28566Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar
éste, del modo siguiente, según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
Para comprobar el nivel de aceite del engrana-
je final 1. Sitúe el ATV sobre una superficie nivelada.
2. Extraiga el perno de llenado de aceite de la caja del engranaje final con su junta y com-
pruebe el nivel. El aceite debe encontrarse en
el borde del orificio de llenado.
UBB560S0.book Page 25 Thursday, March 9, 2017 8:57 AM

8-26
83. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.
5. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado. Para cambiar el aceite del engranaje final
1. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el protector de la caja del engrana- je final extrayendo los pernos.
3. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado.

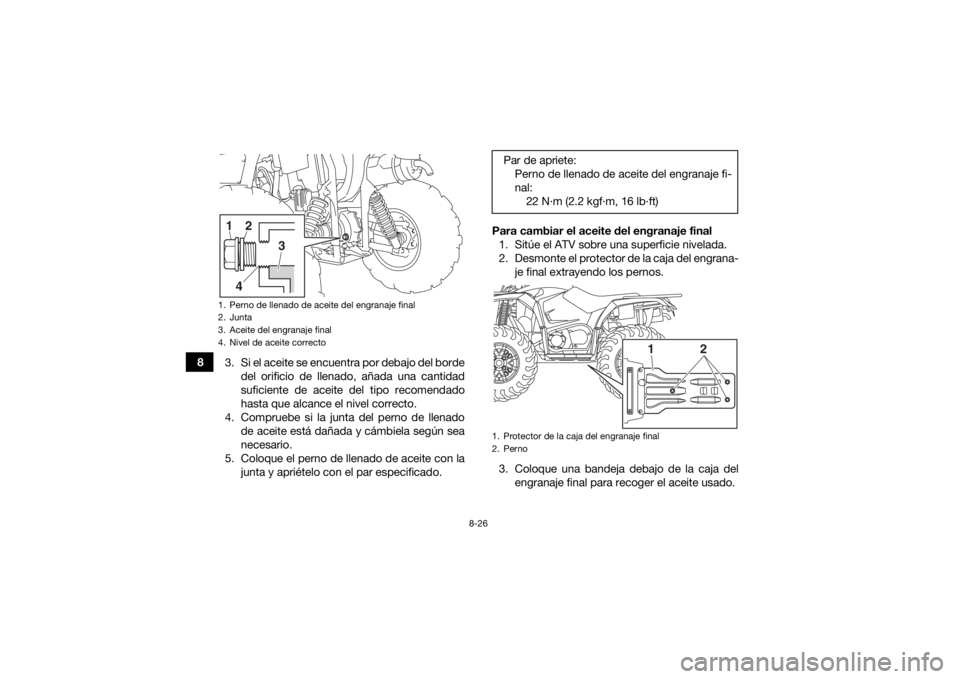

1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correcto1
2
3
4
Par de apriete: Perno de llenado de aceite del engranaje fi-
nal:22 N·m (2.2 kgf·m, 16 lb·ft)1. Protector de la caja del engranaje final
2. Perno
1
2
UBB560S0.book Page 26 Thursday, March 9, 2017 8:57 AM

8-27
8
4. Extraiga el perno de llenado de aceite del en-
granaje final, el perno de drenaje y las respec-
tivas juntas para vaciar el aceite de la caja del
engranaje final.
5. Coloque el perno de drenaje con la junta nue- va y apriételo con el par especificado. 6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]

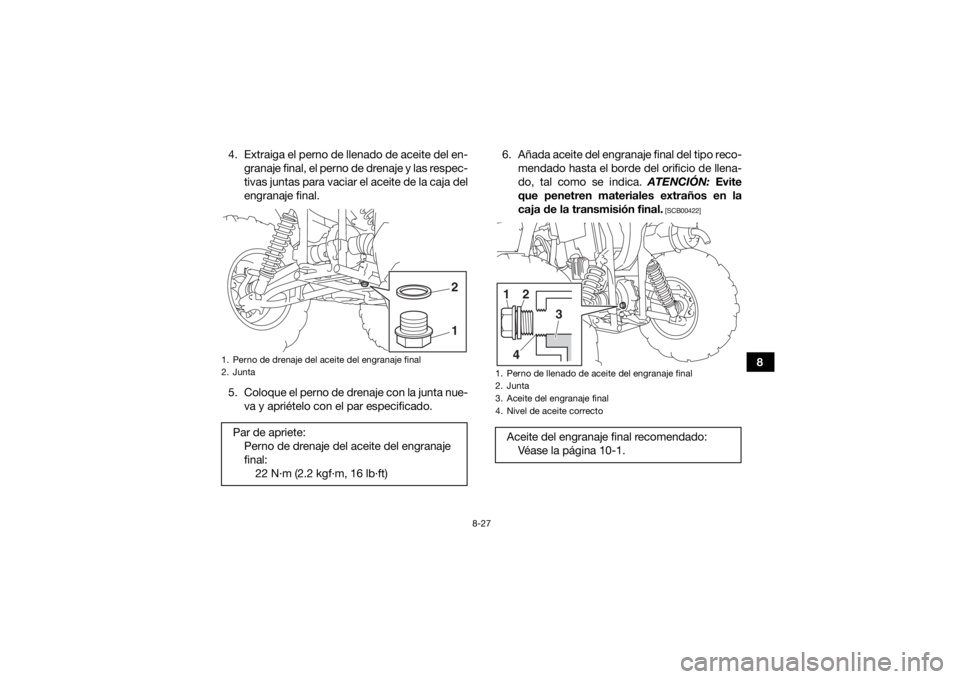

1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete: Perno de drenaje del aceite del engranaje
final:22 N·m (2.2 kgf·m, 16 lb·ft)
12
1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado: Véase la página 10-1.1
2
3
4
UBB560S0.book Page 27 Thursday, March 9, 2017 8:57 AM

8-28
8
NOTASi el aceite recomendado no está disponible, en
su lugar puede usar aceite de engranajes hipoida-
les SAE 80W-90 API GL-5.
Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final al
frenar con el freno trasero. 7. Compruebe si la junta del perno de llenadode aceite está dañada y cámbiela según sea
necesario.
8. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.
9. Compruebe si la caja del engranaje final pier- de aceite. Si pierde aceite averigüe la causa.
10. Monte el protector de la caja del engranaje fi- nal colocando los pernos y apretándolos con
el par especificado.
SBU23437Cambio del aceite del diferencialAntes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe cambiar el
aceite del diferencial del modo siguiente, según
los intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado.
3. Extraiga el perno de llenado y el perno de dre- naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial.
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:22 N·m (2.2 kgf·m, 16 lb·ft)Par de apriete:Perno del protector de la caja del engranaje
final:8 N·m (0.8 kgf·m, 5.9 lb·ft)
