YAMAHA KODIAK 450 2018 Manuale de Empleo (in Spanish)

8-59
8
3. Monte la placa de sujeción de la batería colo-
cando los pernos.
4. Monte el asiento. (Véase la página 4-14).
NOTA Verifique que los cables positivo y negativo de
la batería queden instalados como se muestra.
 Cargue por completo la batería antes de mon-
tarla.

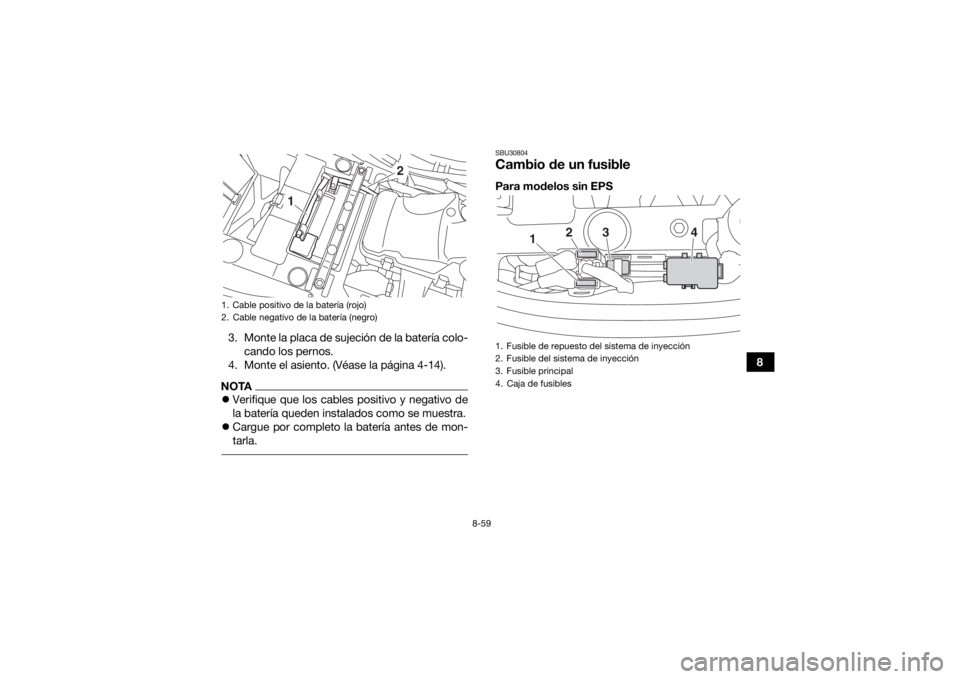

SBU30804Cambio de un fusiblePara modelos sin EPS
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
1
1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal
4. Caja de fusibles
1
2
3
4
UBB560S0.book Page 59 Thursday, March 9, 2017 8:57 AM

8-60

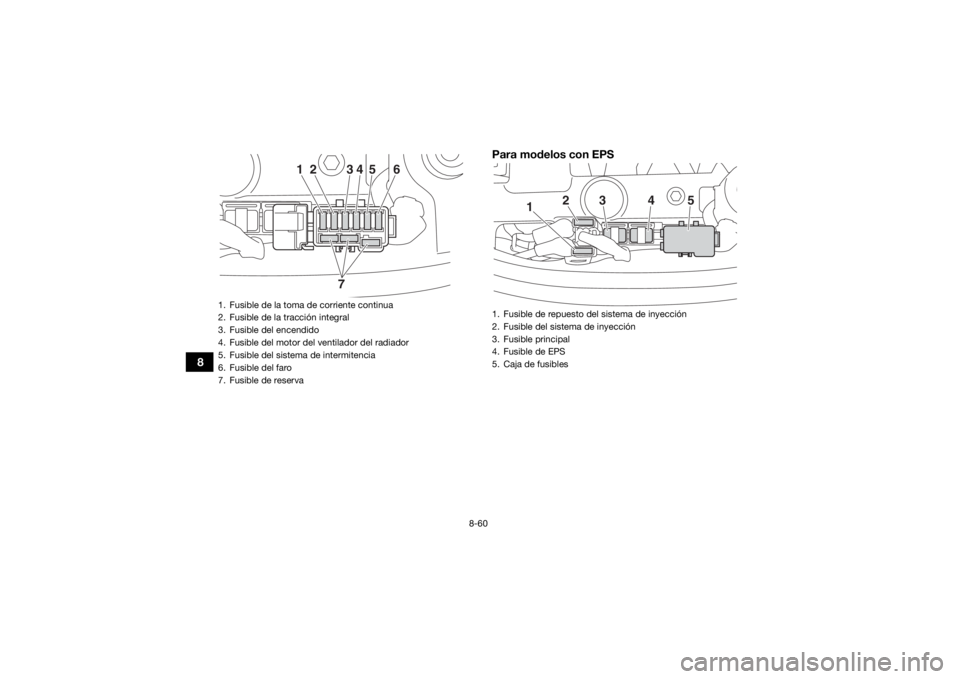

8Para modelos con EPS

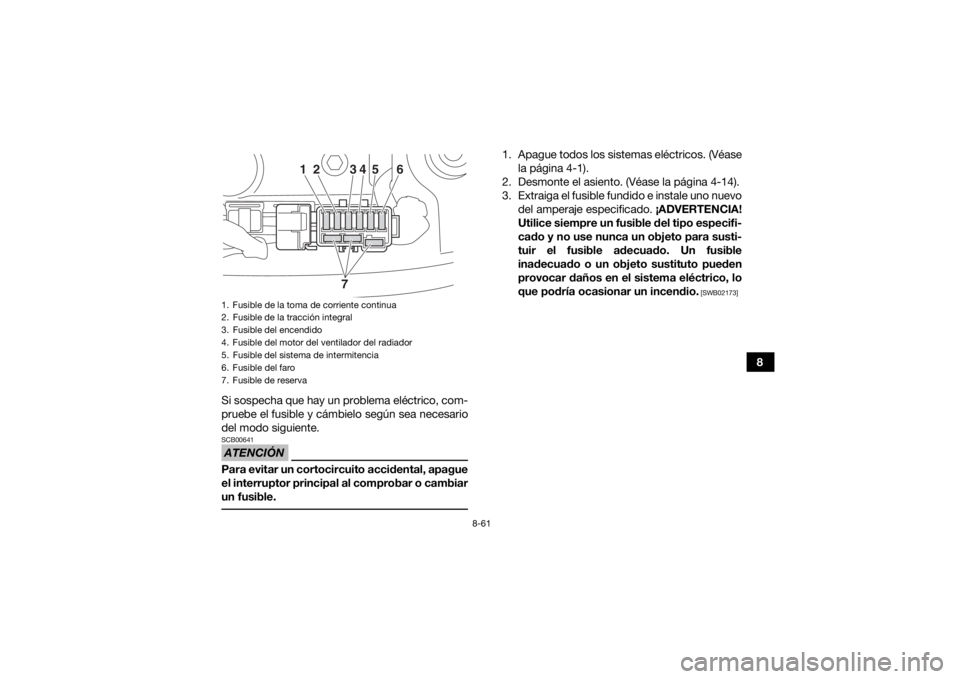

1. Fusible de la toma de corriente continua
2. Fusible de la tracción integral
3. Fusible del encendido
4. Fusible del motor del ventilador del radiador
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
1
2
34
5
6
7
1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal
4. Fusible de EPS
5. Caja de fusibles
1
2
3
4
5
UBB560S0.book Page 60 Thursday, March 9, 2017 8:57 AM

8-61
8
Si sospecha que hay un problema eléctrico, com-
pruebe el fusible y cámbielo según sea necesario
del modo siguiente.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.
1. Apague todos los sistemas eléctricos. (Véase la página 4-1).
2. Desmonte el asiento. (Véase la página 4-14).
3. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
1. Fusible de la toma de corriente continua
2. Fusible de la tracción integral
3. Fusible del encendido
4. Fusible del motor del ventilador del radiador
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
1
2
34
5
6
7
UBB560S0.book Page 61 Thursday, March 9, 2017 8:57 AM

8-62
84. Active el interruptor principal, arranque el mo-tor y, a continuación, active el circuito en
cuestión. 5. Si el fusible se vuelve a fundir inmediatamen-
te, haga revisar el vehículo en un concesiona-
rio Yamaha.
SBU34223Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-
guiente.
Bombillas del faro izquierda y derecha1. Retire la tapa de la parte trasera del faro tiran- do hacia afuera.
2. Extraiga la tapa de la bombilla tirando de ella.
Fusibles especificados:
Fusible principal:40.0 A
Fusible del faro: 15.0 A
Fusible de encendido: 10.0 A
Fusible de la tracción integral: 3.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible del sistema de inyección de gasoli-
na: 10.0 A
Fusible de EPS: 40.0 A (YFM45KPAJ, YFM45KPHJ,

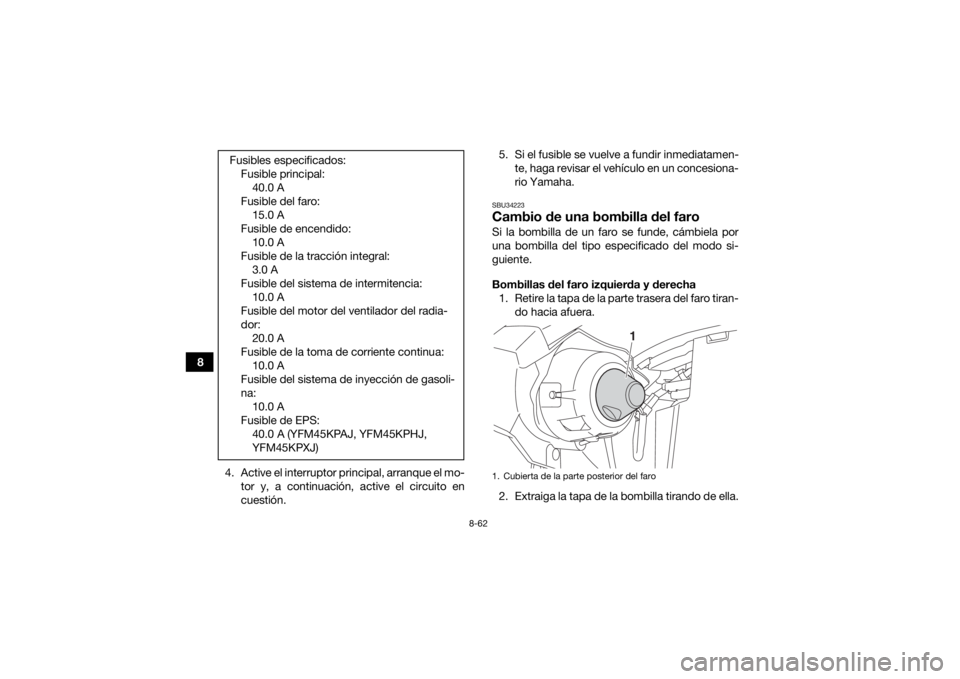

YFM45KPXJ)1. Cubierta de la parte posterior del faro
1
UBB560S0.book Page 62 Thursday, March 9, 2017 8:57 AM

8-63
8
3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj. 4. Retire la bombilla fundida.
5. Coloque una nueva bombilla.
ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]

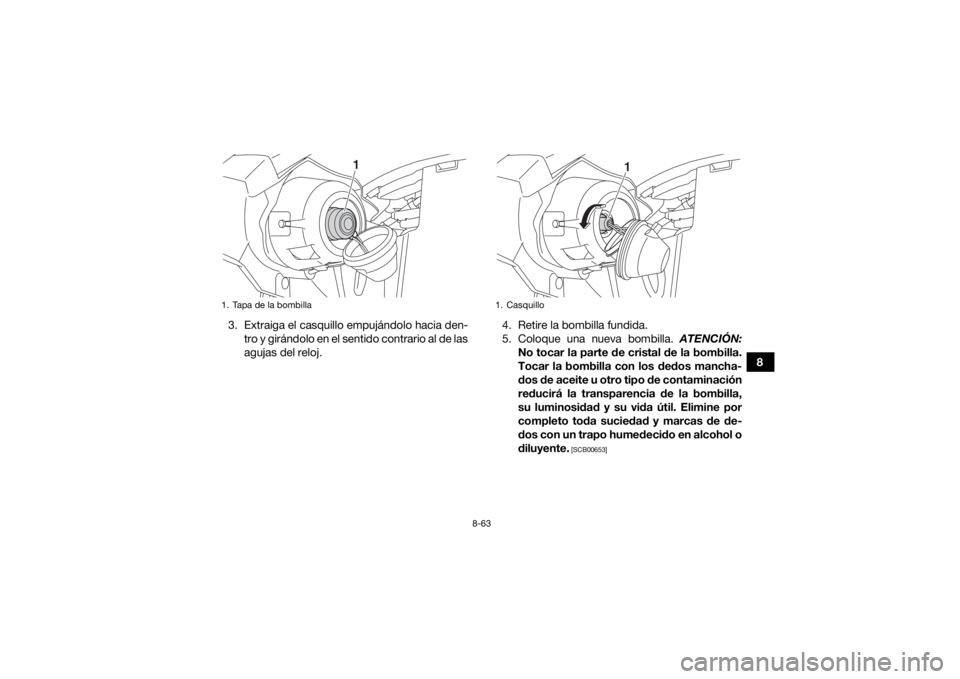

1. Tapa de la bombilla
1

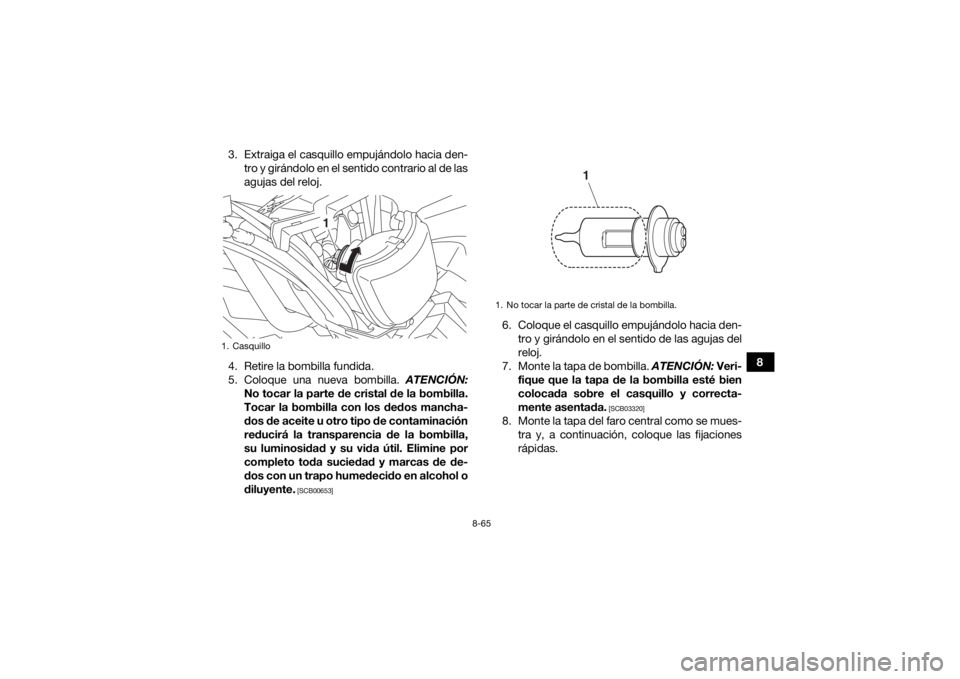

1. Casquillo
1
UBB560S0.book Page 63 Thursday, March 9, 2017 8:57 AM

8-64
86. Coloque el casquillo empujándolo hacia den-
tro y girándolo en el sentido de las agujas del
reloj.
7. Coloque la tapa de la bombilla y la tapa de la parte posterior del faro. ATENCIÓN: Verifi-
que que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Si es necesario, ajuste la luz del faro.

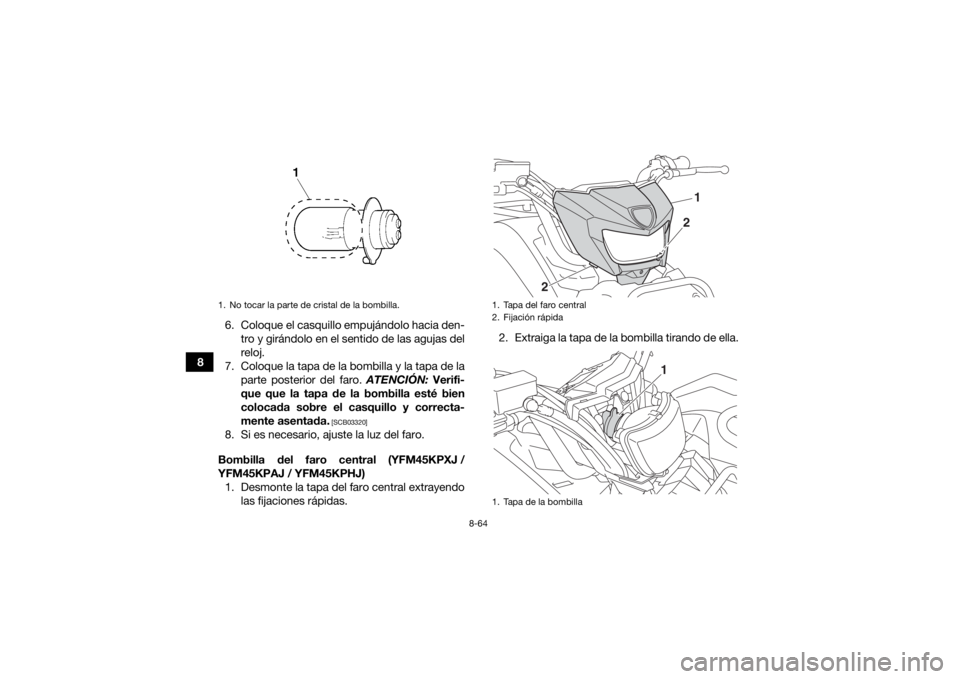

Bombilla del faro central (YFM45KPXJ /
YFM45KPAJ / YFM45KPHJ) 1. Desmonte la tapa del faro central extrayendo las fijaciones rápidas. 2. Extraiga la tapa de la bombilla tirando de ella.1. No tocar la parte de cristal de la bombilla.
1. Tapa del faro central
2. Fijación rápida
1. Tapa de la bombilla
1
2
2
1
UBB560S0.book Page 64 Thursday, March 9, 2017 8:57 AM

8-65
8
3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla. ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
6. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
7. Monte la tapa de bombilla. ATENCIÓN: Veri-
fique que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Monte la tapa del faro central como se mues- tra y, a continuación, coloque las fijaciones
rápidas.
1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
1
UBB560S0.book Page 65 Thursday, March 9, 2017 8:57 AM

8-66
89. Ajuste la luz del faro central si es preciso.

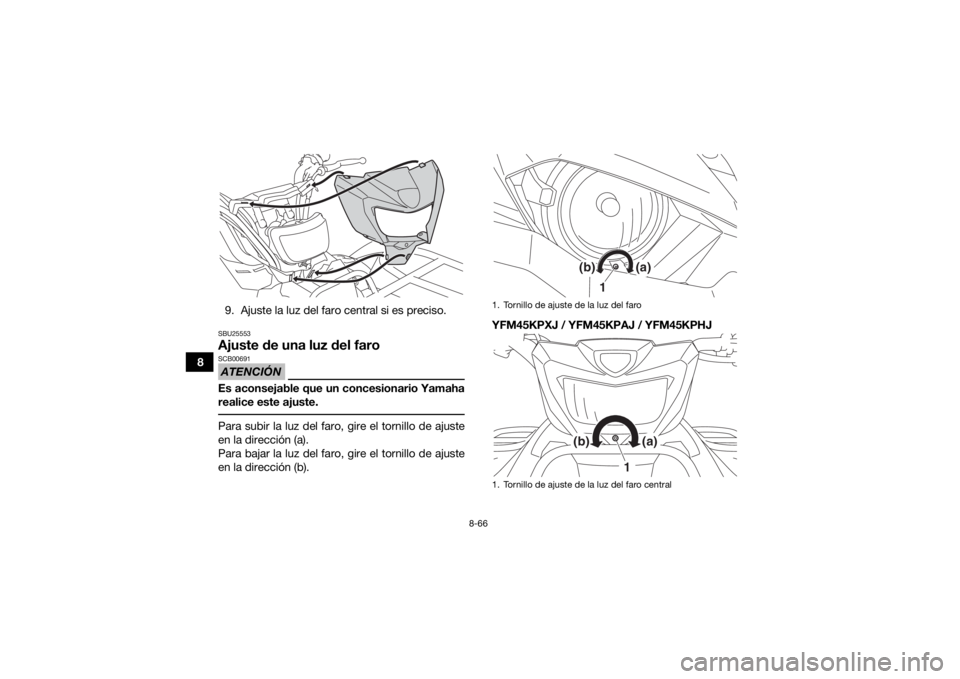

SBU25553Ajuste de una luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha
realice este ajuste. Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b). YFM45KPXJ / YFM45KPAJ / YFM45KPHJ
1. Tornillo de ajuste de la luz del faro
1. Tornillo de ajuste de la luz del faro central
(a)
(b)
1
1
(a)
(b)
UBB560S0.book Page 66 Thursday, March 9, 2017 8:57 AM

8-67
8
SBU25614Cambio de la bombilla de la luz de fre-
no/piloto traseroSi se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.1. Desmonte el soporte de la bombilla de la luz de freno/piloto trasero (junto con la bombilla)
girándolo en el sentido contrario al de las
agujas del reloj.
2. Extraiga la bombilla fundida empujándola ha- cia adentro y girándola en sentido contrario al
de las agujas del reloj. 3. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
4. Monte el soporte de la bombilla (junto con la bombilla) girándolo en el sentido de las agu-
jas del reloj.
SBU25652Desmontaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
1. Portabombilla de la luz de freno/piloto trasero
1
1. Bombilla de la luz de freno/piloto trasero
1
UBB560S0.book Page 67 Thursday, March 9, 2017 8:57 AM

8-68
83. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.
SBU36243Montaje de una rueda1. Monte la rueda con la marca en forma de fle- cha orientada en el sentido de rotación hacia
delante de la rueda y, a continuación, colo-
que las tuercas de la rueda.
NOTAPara YFM45KDXJ / YFM45KPXJ / YFM45KDHJ /
YFM45KPHJ: coloque las tuercas con la parte có-
nica hacia la rueda.

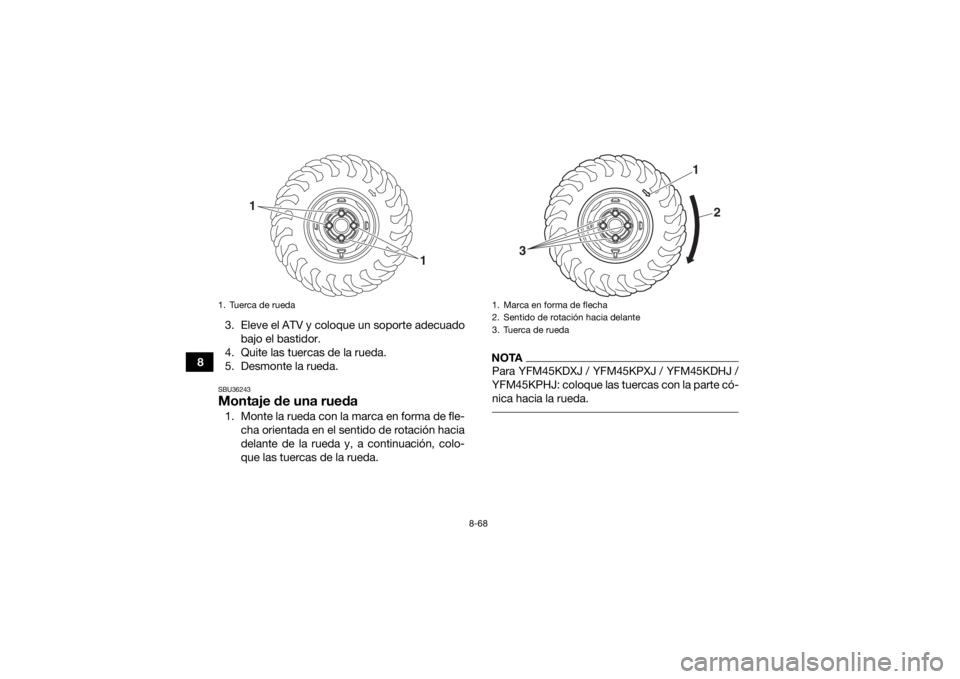

1. Tuerca de rueda
1
1
1. Marca en forma de flecha
2. Sentido de rotación hacia delante
3. Tuerca de rueda
1
2
3
UBB560S0.book Page 68 Thursday, March 9, 2017 8:57 AM
