YAMAHA KODIAK 700 2016 Notices Demploi (in French)

8-58
8
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00932Recourir à un chargeur spécial à tension
constante pour charger les batteries de type
plomb-acide à régulation par soupape (VRLA).
L’utilisation d’un chargeur de batterie conven-
tionnel endommagera la batterie. Entreposage de la batterie

Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complè-
tement et la ranger dans un endroit frais et sec.
 Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
ATTENTIONFCB00941Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible. Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum. 1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01111]
UB1660F0.book Page 58 Thursday, February 26, 2015 4:22 PM

8-59
83. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des écrous.
4. Remonter le porte-bagages avant et ses vis, puis serrer ces dernières à leur couple spéci-
fique. 5. Reposer le cache.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
12
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (bas) : 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
UB1660F0.book Page 59 Thursday, February 26, 2015 4:22 PM

8-60
8
FBU30521Remplacement d’un fusible
Le fusible principal, le fusible du système d’injec-
tion de carburant, le fusible EPS et le boîtier à fu-
sibles se trouvent sous le cache A. (Voir page
8-10.)
Si un fusible est grillé, le remplacer comme suit.
1. Boîtier à fusibles
2. Fusible principal
3. Fusible EPS (pour modèle avec EPS)
4. Fusible de rechange du système d’injection de carburant
5. Fusible du système d’injection de carburant
2345
1
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible du moteur du ventilateur de radiateur
4. Fusible de l’allumage
5. Fusible du moteur du système quatre roues motrices (YFM70KPSG)
6. Fusible de la prise pour accessoires CC
7. Fusible de rechange
8. Fusible de rechange (YFM70KPXG / YFM70KPHG / YFM70KPSG)
123456
87
UB1660F0.book Page 60 Thursday, February 26, 2015 4:22 PM

8-61
81. Tourner la clé de contact sur “ ” (coupé) et
éteindre tous les circuits électriques.
ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible. 2. Retirer le fusible grillé et le remplacer par unfusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu-
sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
Fusibles spécifiés :Fusible principal:40.0 A
Fusible de phare: 10.0 A (YFM70KDHG, YFM70KDXG)
15.0 A (YFM70KPHG, YFM70KPSG,
YFM70KPXG)
Fusible d’allumage: 10.0 A
Fusible du moteur du dispositif quatre
roues motrices: 10.0 A (YFM70KPSG)
Fusible du système de signalisation: 10.0 A
Fusible de la prise pour accessoires à cou-
rant continu: 10.0 A
Fusible du moteur du ventilateur de radia-
teur: 20.0 A
Fusible du système d’injection de carbu-
rant: 15.0 A
Fusible du système EPS: 40.0 A (YFM70KPHG, YFM70KPSG,
YFM70KPXG)
UB1660F0.book Page 61 Thursday, February 26, 2015 4:22 PM

8-62
8
3. Tourner la clé de contact sur “ ” (contact)
et allumer tous les circuits électriques afin de
vérifier si l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU34220Remplacement d’une ampoule de
phareSi une ampoule de phare grille, la remplacer
comme suit.
Ampoules de phares gauche et droit1. Tirer sur le cache à l’arrière du phare afin de le déposer. 2. Déposer le cache du porte-ampoule de phare
en tirant sur celui-ci.
1. Cache au dos du phare
1. Cache du porte-ampoule de phare
11
UB1660F0.book Page 62 Thursday, February 26, 2015 4:22 PM

8-63
83. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
4. Déposer l’ampoule grillée en tirant sur celle- ci.
5. Remettre une ampoule de phare neuve en place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00652]
6. Reposer le porte-ampoule en l’enfonçant et
en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca- che à l’arrière du phare. ATTENTION : S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu’il soit bien assis.
[FCB00672]
8. Ajuster le faisceau de phare si nécessaire.
1. Porte-ampoule du phare
1
1. Ne pas toucher le verre de l’ampoule.
UB1660F0.book Page 63 Thursday, February 26, 2015 4:22 PM

8-64
8
Ampoule de phare central (YFM70KPXG /
YFM70KPHG / YFM70KPSG)
1. Déposer le cache du phare après avoir retiré les rivets démontables.
2. Déposer le cache du porte-ampoule de phare en tirant sur celui-ci. 3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
1. Cache de phare
2. Rivet démontable
1
2
2
1. Cache du porte-ampoule de phare
1
UB1660F0.book Page 64 Thursday, February 26, 2015 4:22 PM

8-65
84. Déposer l’ampoule grillée en tirant sur celle-
ci.
5. Remettre une ampoule de phare neuve en place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00652]
6. Reposer le porte-ampoule en l’enfonçant et en le tournant dans le sens des aiguilles d’une
montre.
7. Mettre le cache du porte-ampoule en place. ATTENTION : S’assurer de remettre cor-
rectement le cache en place sur le porte-
ampoule de phare et veiller à ce qu’il soit
bien assis.
[FCB00672]
8. Reposer le cache du phare comme illustré, puis reposer les rivets démontables.
1. Porte-ampoule du phare
1
1. Ne pas toucher le verre de l’ampoule.
UB1660F0.book Page 65 Thursday, February 26, 2015 4:22 PM

8-66
8
9. Ajuster le faisceau de phare si nécessaire.

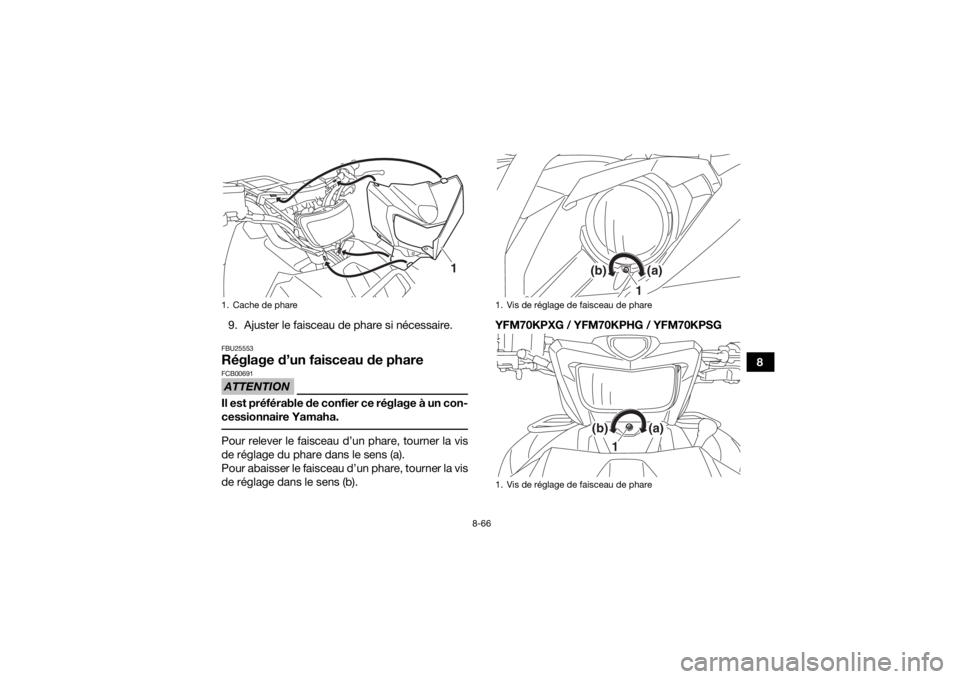

FBU25553Réglage d’un faisceau de phareATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b). YFM70KPXG / YFM70KPHG / YFM70KPSG1. Cache de phare
1
1. Vis de réglage de faisceau de phare
1. Vis de réglage de faisceau de phare
(b)
(a)
1
(b)
(a)
1
UB1660F0.book Page 66 Thursday, February 26, 2015 4:22 PM

8-67
8
FBU25614Remplacement de l’ampoule du feu ar-
rière/stopSi l’ampoule de feu arrière/stop grille, la remplacer
comme suit.1. Déposer le porte-ampoule du feu arrière/stop et l’ampoule en tournant le porte-ampoule
dans le sens inverse des aiguilles d’une mon-
tre.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse des aiguilles
d’une montre. 3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place en tournant le porte-ampoule dans le
sens des aiguilles d’une montre.
FBU25652Dépose d’une roue1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.

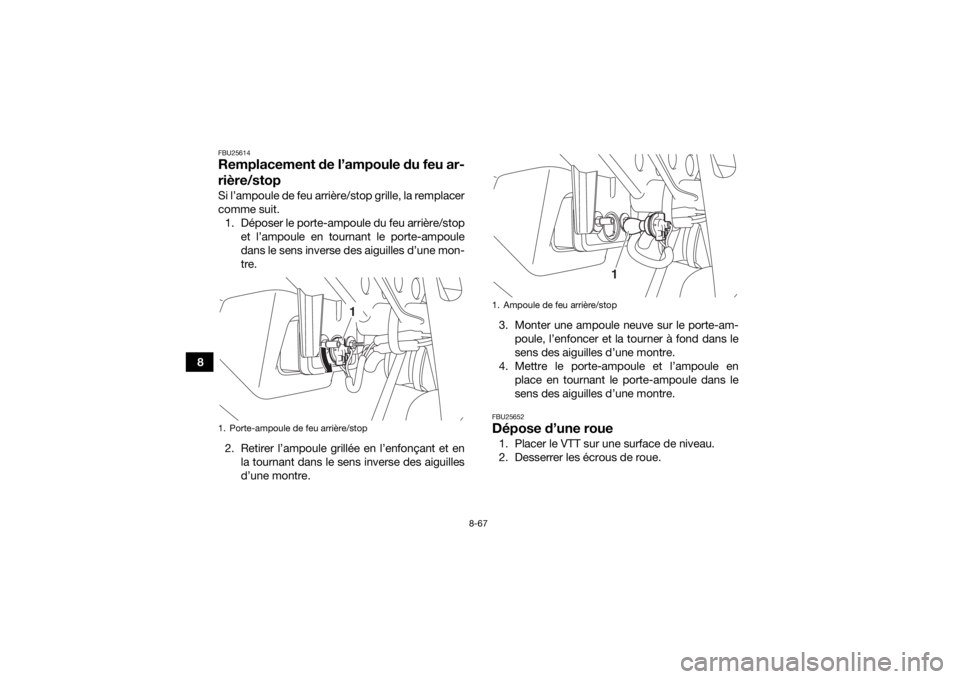

1. Porte-ampoule de feu arrière/stop
1
1. Ampoule de feu arrière/stop
1
