8-38
8
N.B.Serrer les vis de marchepied B dans l’ordre indi-
qué.
24. Reposer les caches.FBU34230Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si
1. Écrou du marche-pied
2. Vis de marche-pied A
3. Vis de marche-pied B
3
1
2
1
Couples de serrage :Écrou du marche-pied :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de marche-pied A : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de marche-pied B : 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
4
1
2
3
UB1660F0.book Page 38 Thursday, February 26, 2015 4:22 PM

8-39
8nécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.
N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer
l’élément ainsi que le boîtier du filtre à air. 1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-22.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant ses attaches. 4. Extraire l’élément du boîtier de filtre à air.1. Tube de vidange du boîtier de filtre à air
1
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1. Élément du filtre à air
1
2
1
1
UB1660F0.book Page 39 Thursday, February 26, 2015 4:22 PM

8-40
8
5. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air.
6. Nettoyer la mousse à fond dans du dissolvant tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais net-
toyer la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01942]
7. Comprimer la mousse afin d’éliminer le dis- solvant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]
8. Examiner la mousse et la remplacer en cas d’endommagement.
9. Enduire la mousse d’huile Yamaha pour élé- ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.La mousse doit être humide, mais ne peut goutter. 10. Remonter la mousse sur son armature en la tendant sur cette dernière, puis remettre la
plaquette de fixation en place.

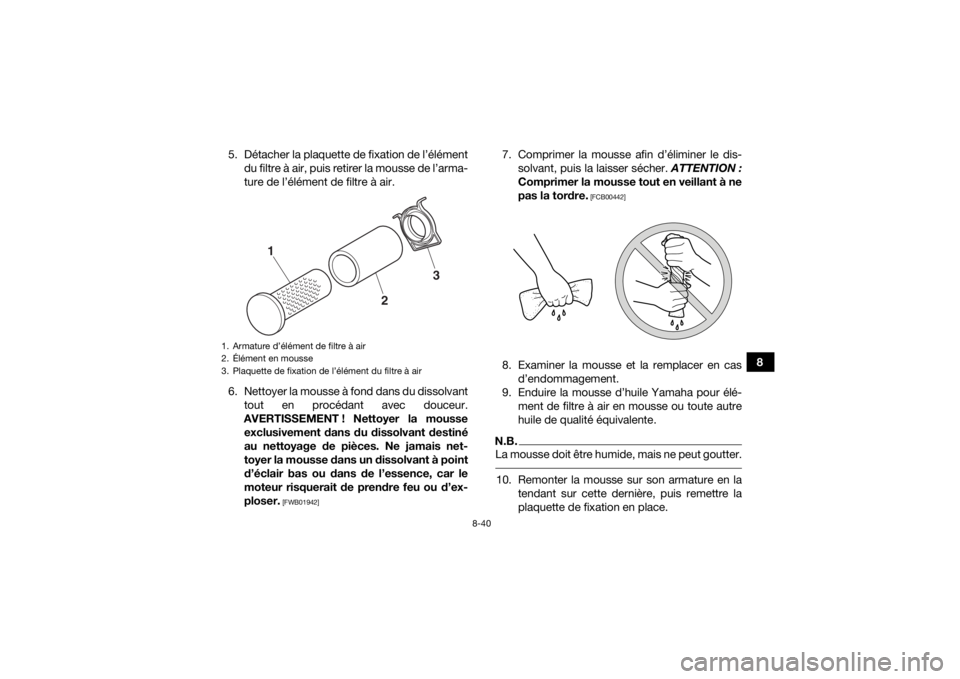

1. Armature d’élément de filtre à air
2. Élément en mousse
3. Plaquette de fixation de l’élément du filtre à air
3
2
1
UB1660F0.book Page 40 Thursday, February 26, 2015 4:22 PM

8-41
811. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. Ceci ferait entrer de l’air non filtré dans
le moteur, ce qui l’userait prématurément
et pourrait même l’endommager. De plus,
le système d’injection de carburant en se-
rait affecté, ce qui entraînerait une baisse
de rendement et un risque de surchauffe.
[FCB00763]
12. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec- tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur.
FBU28904Nettoyage du pare-étincellesS’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis du tube d’échappement arrière.
2. Déposer le tube d’échappement arrière en le tirant hors du pot d’échappement, puis retirer
le joint.1. Vis de tube d’échappement arrière
1
1
UB1660F0.book Page 41 Thursday, February 26, 2015 4:22 PM

8-42
8
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métal-
lique.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Veiller à ce que le joint soit bien placé, puis in- sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
6. Remettre les vis en place et les serrer au cou- ple spécifié.
AVERTISSEMENT
FWB02341N e p a s m e t t r e l e m o t e u r e n m a r c h e l o r s d u n e t -
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi. FBU23932Bouchon de vidange du carter de la
courroie trapézoïdaleAprès avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, retirer le bouchon de vidange du
carter de la courroie trapézoïdale afin de vidanger
l’eau du carter.
1. Joint
2. Pare-étincelles
3. Chicane
3
2
1
Couple de serrage :
Vis de tube d’échappement arrière :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
UB1660F0.book Page 42 Thursday, February 26, 2015 4:22 PM

8-43
8
N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments du
moteur. FBU29703Réglage de la garde du levier des gazLa garde du levier des gaz doit être contrôlée et, si
nécessaire, réglée aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.La garde du levier des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Contrôler régulière-
ment la garde au levier des gaz et la régler comme
suit si nécessaire.
1. Faire glisser le cache en caoutchouc vers l’ar- rière.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier des gaz, tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-

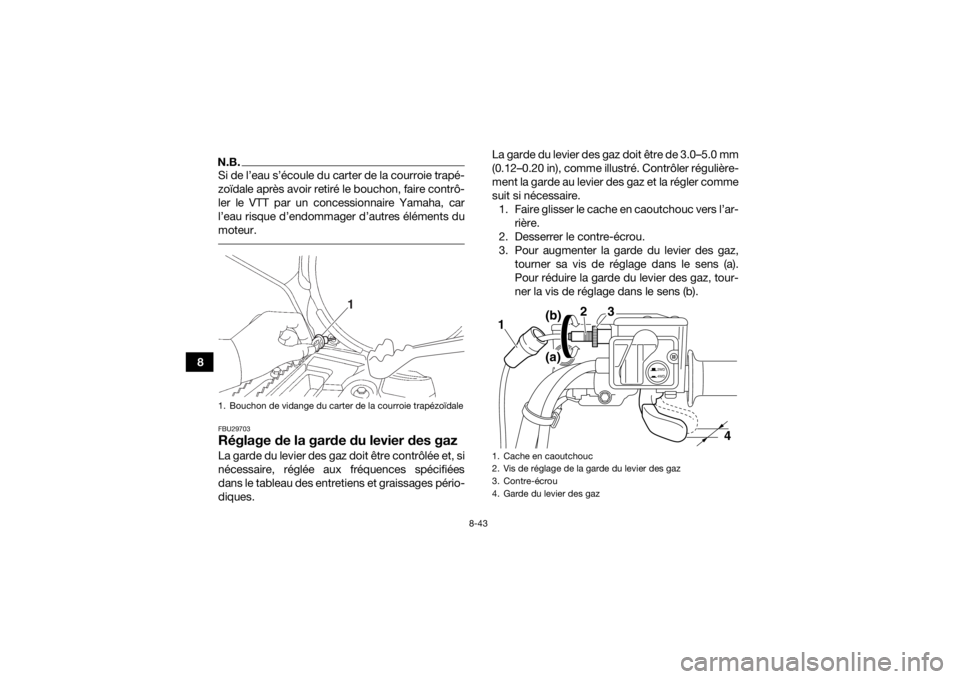

ner la vis de réglage dans le sens (b).1. Bouchon de vidange du carter de la courroie trapézoïdale
1
1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
2WD
4WD
3
2
1
4
(b)
(a)
UB1660F0.book Page 43 Thursday, February 26, 2015 4:22 PM

8-44
8
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24061Jeu des soupapesÀ la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU24072Réglage du câble de sécurité du sélec-
teur de marcheLe câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
FBU29602FreinsLe remplacement des organes du frein doit être
effectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02572Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident. FBU28414Contrôle des plaquettes de frein avant
et des disques de friction de frein ar-
rièreContrôler l’usure des plaquettes de frein avant et
des disques de friction de frein arrière aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.Ce VTT est équipé d’un frein arrière multidisque
humide situé à l’intérieur du carter de couple co-
nique arrière.
UB1660F0.book Page 44 Thursday, February 26, 2015 4:22 PM

8-45
8

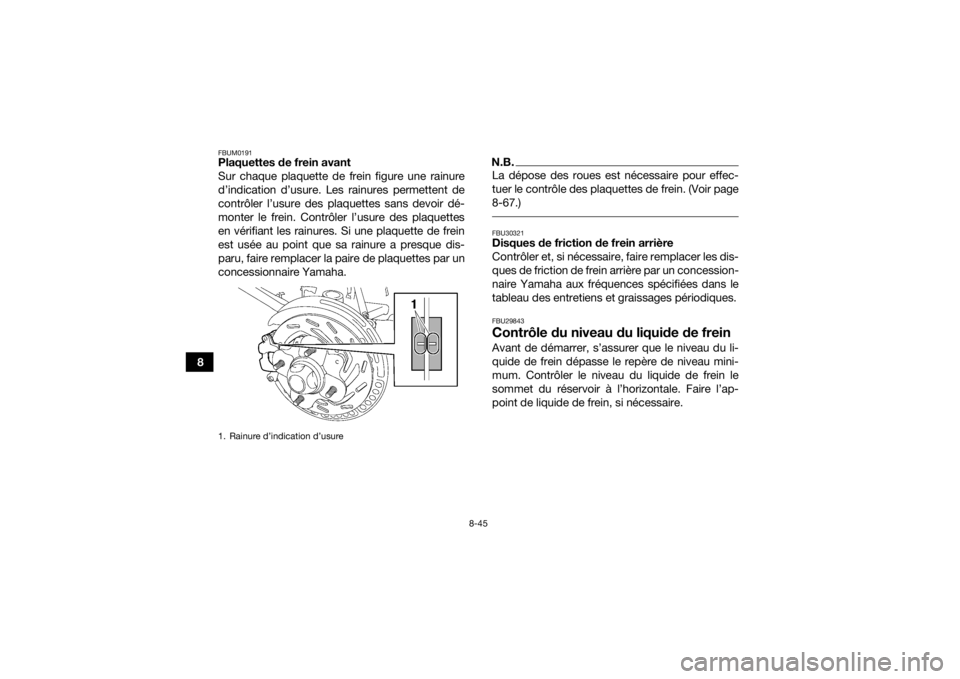

FBUM0191Plaquettes de frein avant
Sur chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de frein
est usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
N.B.La dépose des roues est nécessaire pour effec-
tuer le contrôle des plaquettes de frein. (Voir page
8-67.) FBU30321Disques de friction de frein arrière
Contrôler et, si nécessaire, faire remplacer les dis-
ques de friction de frein arrière par un concession-
naire Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.FBU29843Contrôle du niveau du liquide de freinAvant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum. Contrôler le niveau du liquide de frein le
sommet du réservoir à l’horizontale. Faire l’ap-
point de liquide de frein, si nécessaire.
1. Rainure d’indication d’usureUB1660F0.book Page 45 Thursday, February 26, 2015 4:22 PM

8-46
8
AVERTISSEMENT
FWB02721Un entretien incorrect peut se traduire par une
perte de la capacité de freinage. Prendre les
précautions suivantes :
Un niveau du liquide de frein insuffisant peut
permettre la pénétration d’air dans le circuit
de freinage, ce qui provoquerait une perte de
puissance de freinage. 
Nettoyer le bouchon de remplissage avant la
dépose. Utiliser exclusivement du liquide de
frein DOT 4 en provenance d’un bidon neuf.
 Utiliser uniquement le liquide de frein recom-
mandé, sinon les joints en caoutchouc ris-
queraient de s’abîmer, ce qui pourrait causer
des fuites.
 Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. L’ajout d’un liquide de frein
autre que le DOT 4 risque de provoquer une
réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du
liquide et pourrait provoquer un bouchon de
vapeur ou “vapor lock”.
ATTENTIONFCB01161Le liquide de frein risque d’endommager les
surfaces peintes et les pièces en plastique.
Toujours essuyer soigneusement toute trace
de liquide renversé.

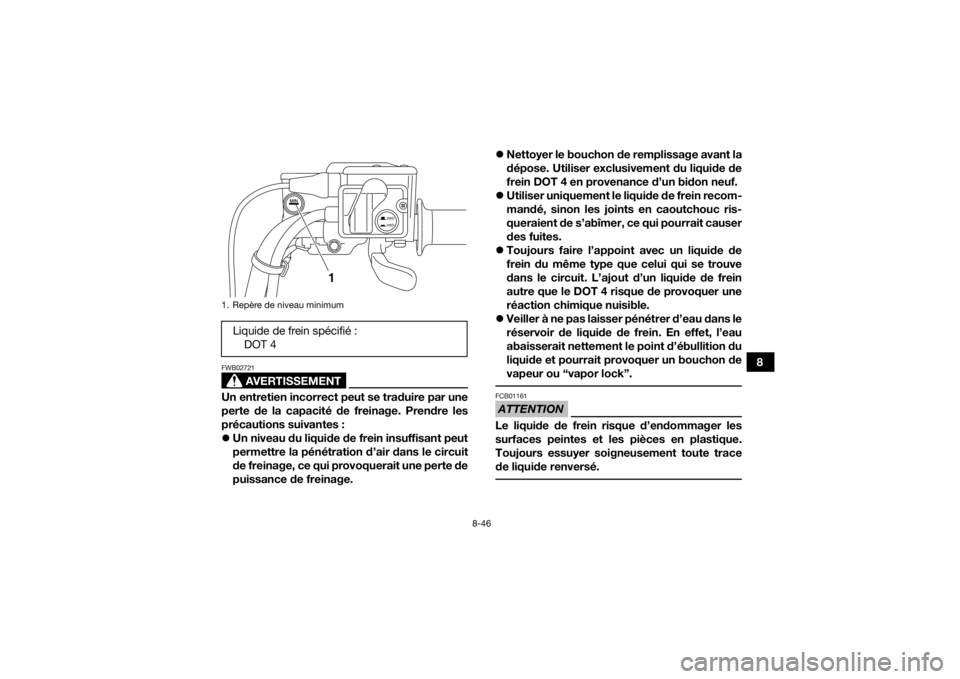

1. Repère de niveau minimumLiquide de frein spécifié :
DOT 4
2WD
4WD
1
UB1660F0.book Page 46 Thursday, February 26, 2015 4:22 PM

8-47
8L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Un niveau de liquide de frein bas peut signaler
l’usure des plaquettes de frein ou la présence
d’une fuite dans le circuit de frein ; il convient dès
lors de contrôler l’usure des plaquettes et l’étan-
chéité du circuit de frein. Si le niveau du liquide de
frein diminue soudainement, il faut faire recher-
cher la cause par un concessionnaire Yamaha
avant de reprendre la conduite.
FBU24283Changement du liquide de freinFaire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques. Il convient également de faire remplacer
les bagues d’étanchéité du maître-cylindre de
frein et des étriers, ainsi que les durites de frein
aux fréquences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité : Remplacer tous les deux
ans.
 Durites de frein : Remplacer tous les quatre ans.

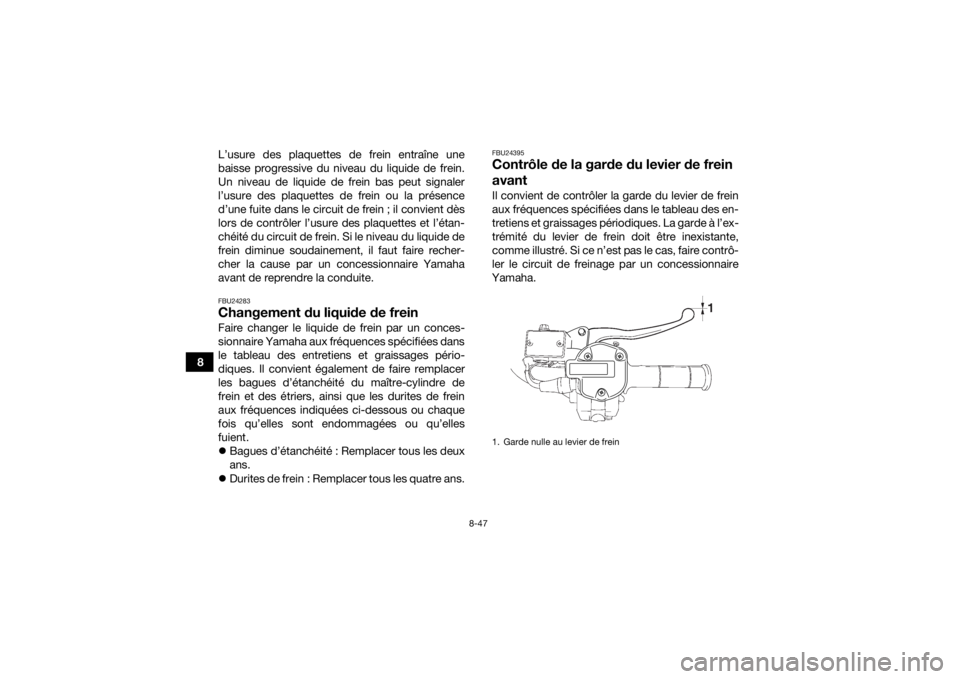

FBU24395Contrôle de la garde du levier de frein
avantIl convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.1. Garde nulle au levier de frein
UB1660F0.book Page 47 Thursday, February 26, 2015 4:22 PM
