10-3
10
Transmission:Système de réduction secondaire:Entraînement par arbre
Rapport de réduction secondaire:
43/21 × 24/18 × 33/9 (10.011)
Type de boîte de vitesses: Automatique, courroie trapézoïdale
Commande: À la main gauche
Marche arrière:
23/14 × 28/23 (2.000)
Gamme basse: 31/16 (1.938)
Gamme haute: 27/25 (1.080)Partie cycle:Type de cadre:Cadre en tube d’acier
Angle de chasse: 4.5 degrés
Chasse:
26.0 mm (1.02 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle: CHENG SHIN/C828 (AUS/NZL)
MAXXIS/MU19 (EUR/FRA/GBR)
Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle: CHENG SHIN/C828 (AUS/NZL)
MAXXIS/MU20 (EUR/FRA/GBR)Charge:Charge maximale:240.0 kg (530 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (con trôlée les pneus froids):Recommandation:
Avant:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière: 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Minimum:
Avant:32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm2, 4.0 psi)Roue avant:Type de roue:Roue coulée (YFM70KPSG)
Roue emboutie (YFM70KDHG, YFM70KDXG,
YFM70KPHG, YFM70KPXG)
Taille de jante: 12 x 6.0AT
UB1660F0.book Page 3 Thursday, February 26, 2015 4:22 PM

10-4
10
Roue arrière:Type de roue:Roue coulée (YFM70KPSG)
Roue emboutie (YFM70KDHG, YFM70KDXG,
YFM70KPHG, YFM70KPXG)
Taille de jante: 12 x 7.5ATFrein avant:Type:
Frein à disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein à disques multiples humides
Commande: À la main gauche et au pied droitSuspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
193 mm (7.6 in)Suspension arrière:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique Débattement de roue:
232 mm (9.1 in)
Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité: 12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au krypton
Type d’ampoule de phare sureleve: Ampoule halogène (YFM70KPHG, YFM70KPSG,
YFM70KPXG)Voltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Phare sureleve:
12 V, 35.0/36.5 W × 1 (YFM70KPHG, YFM70KPSG,
YFM70KPXG)
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments: EL (électroluminescent) (YFM70KPHG, YFM70KPSG,
YFM70KPXG)
Témoin du point mort: LED
UB1660F0.book Page 4 Thursday, February 26, 2015 4:22 PM

10-5
10
Témoin d’avertissement du niveau de carburant:LED (YFM70KDHG, YFM70KDXG)
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’alerte de direction assistée EPS:
LED (YFM70KPHG, YFM70KPSG, YFM70KPXG)
Témoin de stationnement: LED
Témoin de transmission à quatre roues motrices: 12 V, 1.7 W × 1 (YFM70KDHG, YFM70KDXG)
Indicateur de transmission à quatre roues motrices:
LCD (YFM70KPHG, YFM70KPXG)
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD (YFM70KPSG)
Témoin d’avertissement de panne du moteur: LED
Témoin de la gamme haute: LED (YFM70KPHG, YFM70KPSG, YFM70KPXG)
Témoin de la gamme basse:
LED (YFM70KPHG, YFM70KPSG, YFM70KPXG)
Témoin de blocage du différentiel: LED (YFM70KPSG)Fusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant: 15.0 A Fusible du système EPS:
40.0 A (YFM70KPHG, YFM70KPSG, YFM70KPXG)
Fusible de phare: 10.0 A (YFM70KDHG, YFM70KDXG)
15.0 A (YFM70KPHG, YFM70KPSG, YFM70KPXG)
Fusible du système de signalisation: 10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A (YFM70KPSG)
Fusible du moteur du ventilateur de radiateur:
20.0 A
FBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
UB1660F0.book Page 5 Thursday, February 26, 2015 4:22 PM

10-6
10autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
UB1660F0.book Page 6 Thursday, February 26, 2015 4:22 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule

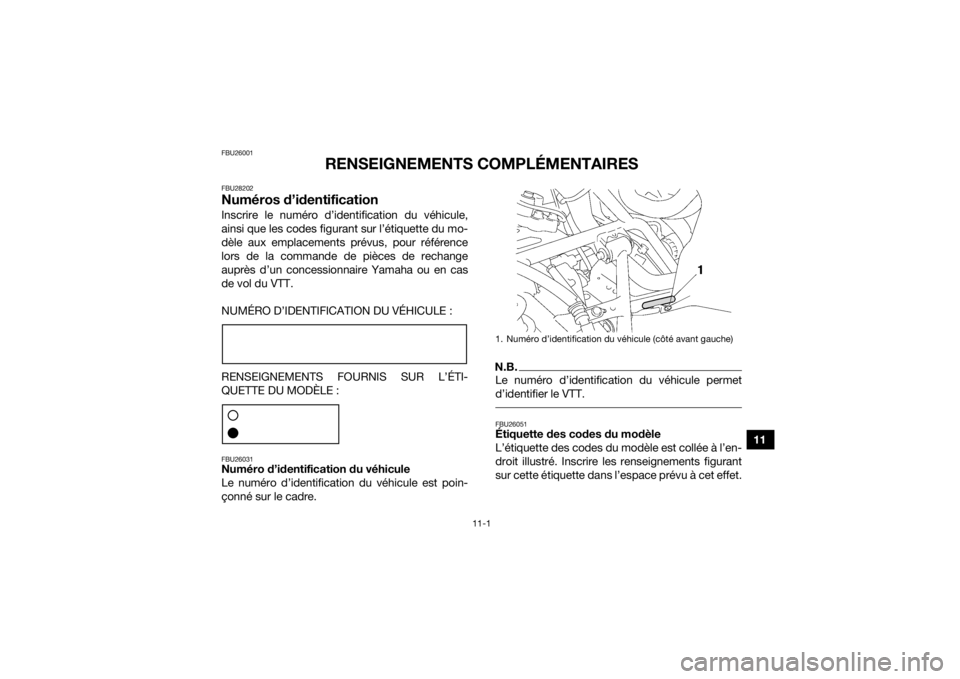

Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
UB1660F0.book Page 1 Thursday, February 26, 2015 4:22 PM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
UB1660F0.book Page 2 Thursday, February 26, 2015 4:22 PM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-6
Accessoires, prise ........................................................ 4-26
Ampoule de phare, remplacement .............................. 8-62
Arbre de direction, lubrification ................................... 8-55
Attache-remorque (YFM70KPXG / YFM70KPHG / YFM70KPSG) ............................................................ 4-26
Avertisseur ................................................................... 4-11BBarre stabilisatrice, contrôle des bagues .................... 8-54
Batterie ........................................................................ 8-56
Bougie, contrôle .......................................................... 8-18CCâbles, contrôle et lubrification ................................... 8-51
Caches, dépose et repose ........................................... 8-10
Caractéristiques ........................................................... 10-1
Carburant ..............................................................4-20, 5-4
Combinés ressort-amortisseur avant et arrière, réglage (YFM70KPXG / YFM70KPHG /
YFM70KPSG) ............................................................ 4-25
Commutateur de blocage du différentiel (YFM70KPSG) ........................................................... 4-13
Commutateur du mode de traction (YFM70KPSG) ..... 4-12
Compartiment de rangement ....................................... 4-23
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................ 4-1
Contacteur d’éclairage ................................................ 4-10
Contacteurs au guidon .................................................. 4-9
Contacteurs de feu stop .............................................. 8-51 Coupe-circuit du moteur ............................................. 4-10
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 8-42
DDémarrage du moteur .................................................... 6-1
Démarreur .................................................................... 4-10EÉcran multifonction (YFM70KPXG / YFM70KPHG / YFM70KPSG) .............................................................. 4-6
Élément du filtre à air, nettoyage ................................. 8-38
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau .................. 8-3
Entretiens et graissages, tableau .................................. 8-5
EPS, témoin d’alerte (pour modèle à EPS) .................... 4-4
Étiquette des codes du modèle ................................... 11-1FFaisceau de phare, réglage ......................................... 8-66
Feu arrière/stop, remplacement d’une ampoule ......... 8-67
Frein arrière, levier et pédale ....................................... 4-18
Frein arrière, réglage du levier, garde de la pédale ..... 8-48
Frein avant, contrôle de la garde du levier .................. 8-47
Frein avant, levier ......................................................... 4-18
Freins ........................................................................... 8-44
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide .................................... 8-47
Freins, contrôle des plaquettes et disques de friction ........................................................................ 8-44
Freins, contrôle du niveau du liquide ........................... 8-45
UB1660F0.book Page 1 Thursday, February 26, 2015 4:22 PM

12-2
12
Fusées arrière, lubrification des pivots ........................ 8-54
Fusibles, remplacement ............................................... 8-60HHuile de couple conique arrière ........................... 5-4, 8-25
Huile de différentiel .............................................. 5-4, 8-29
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ..............................8-21IIndicateur de blocage de différentiel (YFM70KPSG) ..... 4-6
Indicateur de transmission à quatre roues motrices (YFM70KPXG / YFM70KPHG /
YFM70KPSG) ............................................................... 4-5
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation (YFM70KPSG) ..................... 4-11LLevier des gaz ...................................................... 4-16, 5-5
Levier des gaz, réglage de la garde ............................. 8-43
Leviers de frein, contrôle et lubrification ...................... 8-52
Limiteur de vitesse ....................................................... 4-17
Liquide de refroidissement .................................. 5-4, 8-31MManuel du propriétaire et trousse de réparation ...........8-2NNettoyage ....................................................................... 9-1
Numéros d’identification .............................................. 11-1PPannes, diagnostic ....................................................... 8-69
Pannes, schémas de diagnostic .................................. 8-71
Pare-étincelles, nettoyage ........................................... 8-41
Pédale de frein, contrôle et lubrification ...................... 8-53
Pneus ............................................................................. 5-5 Porte-bagages arrière .................................................. 4-25
Porte-bagages avant ................................................... 4-24
RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................ 4-19
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-67
Roues, repose .............................................................. 8-68
Roulements de moyeu de roue, contrôle ..................... 8-53SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-19
Sélecteur de marche et conduite en marche arrière ...... 6-2
Sélecteur de marche, réglage du câble de sécurité .... 8-44
Sélecteur de mode de traction (YFM70KDXG /
YFM70KDHG / YFM70KPXG / YFM70KPHG) ........... 4-15
Selle ............................................................................. 4-22
Soufflets d’essieu ......................................................... 8-50
Soupapes, jeu .............................................................. 8-44
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5TTémoin d’alerte du liquide de refroidissement .............. 4-3
Témoin d’alerte du niveau de carburant (YFM70KDXG / YFM70KDHG) ..................................... 4-4
Témoin de la gamme basse (YFM70KPXG /
YFM70KPHG / YFM70KPSG) ...................................... 4-3
Témoin de la gamme haute (YFM70KPXG / YFM70KPHG / YFM70KPSG) ...................................... 4-3
Témoin de marche arrière .............................................. 4-3
Témoin de panne du moteur .......................................... 4-4
Témoin de stationnement .............................................. 4-3
UB1660F0.book Page 2 Thursday, February 26, 2015 4:22 PM

12-3
12
Témoin de transmission à quatre roues motrices (YFM70KDXG / YFM70KDHG) .................................... 4-5
Témoin du point mort .................................................... 4-3
Témoins et témoins d’alerte .......................................... 4-2VVéhicule, numéro d’identification ................................ 11-1
Visserie du châssis ........................................................ 5-8
UB1660F0.book Page 3 Thursday, February 26, 2015 4:22 PM

FBU26173
TOUJOURS
:

éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.

gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:

adéquates au préalable.

conditions de conduite.

une collision avec un autre véhicule.

l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIMÉ AUX U.S.A. 2015.03-1.9× 1 CR
(F)
UB1660F0.book Page 1 Thursday, February 26, 2015 4:22 PM
