YAMAHA KODIAK 700 2017 Manuale de Empleo (in Spanish)

10-3
10
Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción secundaria:Cardán
Relación de reducción secundaria: 43/21 × 24/18 × 33/9 (10.011)
Tipo de transmisión:
Correa trapezoidal automática
Operación: Operación con mano izquierda
Marcha atrás: 23/14 × 28/23 (2.000)
Marcha corta:
31/16 (1.938)
Marcha larga: 27/25 (1.080)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero: 4.53 grados
Base del ángulo de inclinación: 26.0 mm (1.02 in)
Neumático delantero:Tipo:Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo: CHENG SHIN/C828 (YFM70KDXH_AUS/NZL,
YFM70KPAH)
MAXXIS/MU19 (YFM70KDXH_EUR/FRA/GBR,
YFM70KPHH, YFM70KPSH, YFM70KPXH)Neumático trasero:Tipo:
Sin cámara
Tamaño: AT25 x 10-12
Fabricante/modelo: CHENG SHIN/C828 (YFM70KDXH_AUS/NZL,
YFM70KPAH)
MAXXIS/MU20 (YFM70KDXH_EUR/FRA/GBR,
YFM70KPHH, YFM70KPSH, YFM70KPXH)Carga:Carga máxima:240.0 kg (530 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
UB1661S0.book Page 3 Thursday, May 12, 2016 1:17 PM

10-4
10
Trasero:30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínimo: Delantero: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Rueda delantera:Tipo de rueda:Rueda de fundición (YFM70KPSH)
Rueda de panel (YFM70KDXH, YFM70KPAH,
YFM70KPHH, YFM70KPXH)
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:Rueda de fundición (YFM70KPSH)
Rueda de panel (YFM70KDXH, YFM70KPAH,
YFM70KPHH, YFM70KPXH)
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de múltiples discos húmedos Operación:
Operación con mano izquierda y pie derecho
Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 193 mm (7.6 in)Suspensión trasera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
232 mm (9.1 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla de kriptón
UB1661S0.book Page 4 Thursday, May 12, 2016 1:17 PM

10-5
10
Luz montada en el manillar:Tipo de bombilla para tercer faro:Bombilla halógena (YFM70KPAH, YFM70KPHH,
YFM70KPSH, YFM70KPXH)Vataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz montada en el manillar: 12 V, 35.0/36.5 W × 1 (YFM70KPAH, YFM70KPHH,
YFM70KPSH, YFM70KPXH)
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos: EL (Electroluminescente) (YFM70KPAH, YFM70KPHH,
YFM70KPSH, YFM70KPXH)
Luz indicadora de punto muerto: LED
Luz de aviso del nivel de gasolina:
LED (YFM70KDXH)
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de la EPS:
LED (YFM70KPAH, YFM70KPHH, YFM70KPSH,
YFM70KPXH)
Luz indicadora de estacionamiento:
LED
Luz indicadora de tracción a las cuatro ruedas: 12 V, 1.7 W × 1 (YFM70KDXH)
Indicador de tracción a las cuatro ruedas: LCD (YFM70KPAH, YFM70KPHH, YFM70KPXH) Luz de aviso de avería en el motor:
LED
Luz indicadora de marcha larga: LED (YFM70KPAH, YFM70KPHH, YFM70KPSH,
YFM70KPXH)
Luz indicadora de marcha corta: LED (YFM70KPAH, YFM70KPHH, YFM70KPSH,
YFM70KPXH)
Luz indicadora de bloqueo del diferencial: LED (YFM70KPSH)
Fusibles:Fusible principal:40.0 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de EPS:
40.0 A (YFM70KPAH, YFM70KPHH, YFM70KPSH,
YFM70KPXH)
Fusible del faro:
10.0 A (YFM70KDXH)
15.0 A (YFM70KPAH, YFM70KPHH, YFM70KPSH,
YFM70KPXH)
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracción integral: 10.0 A (YFM70KPSH)
Fusible del motor del ventilador del radiador:
20.0 A
UB1661S0.book Page 5 Thursday, May 12, 2016 1:17 PM

10-6
10
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.UB1661S0.book Page 6 Thursday, May 12, 2016 1:17 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo

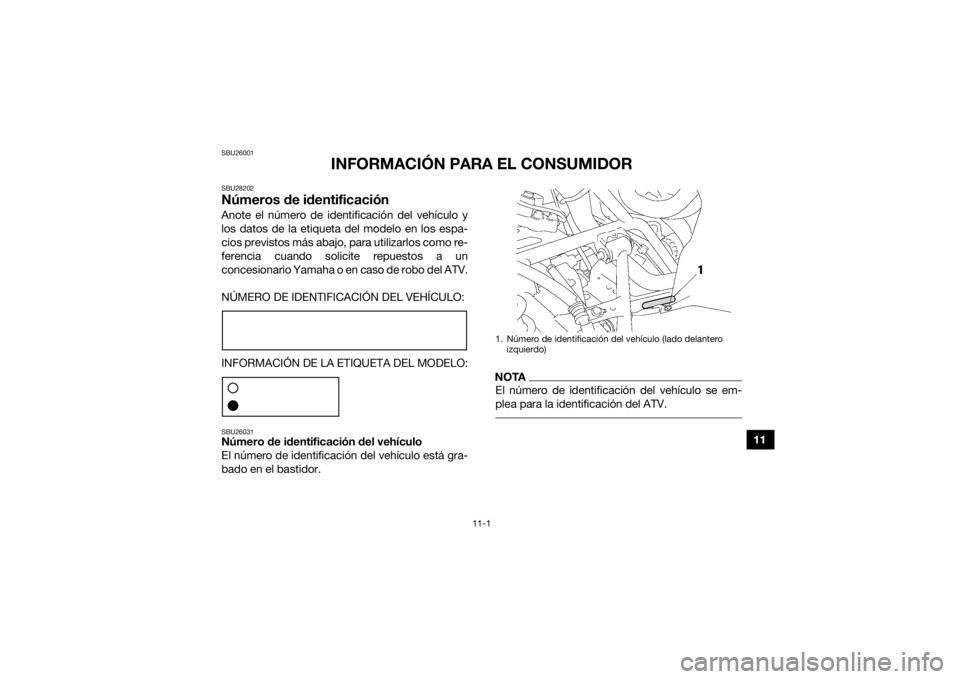

El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
UB1661S0.book Page 1 Thursday, May 12, 2016 1:17 PM

11-2
11
SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
1
UB1661S0.book Page 2 Thursday, May 12, 2016 1:17 PM

12-1
12
INDEX
