YAMAHA KODIAK 700 2018 Notices Demploi (in French)

1-11
1

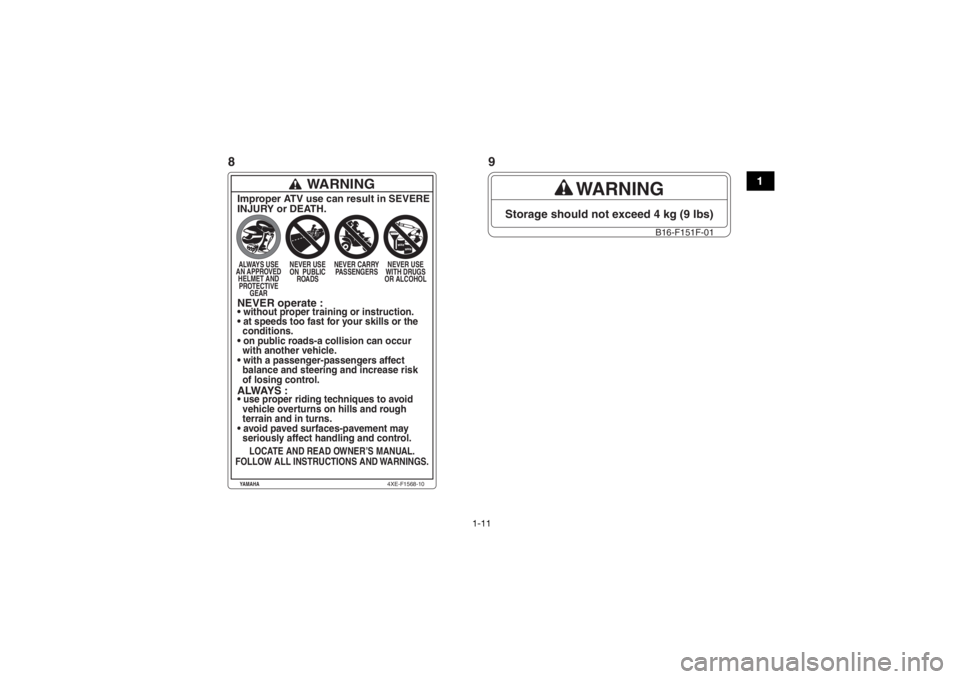

WARNING
Storage should not exceed 4 kg (9 lbs)
B16-F151F-01
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET AND PROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :

conditions.

with another vehicle.

balance and steering and increase risk
of losing control.

vehicle overturns on hills and rough
terrain and in turns.

seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
89
UB1662F0.book Page 11 Tuesday, April 18, 2017 8:58 AM

2-1
2
FBU17432
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
FBU27255UN MOTOQUAD N’EST PAS UN JOUET ETSON UTILISATION PEUT S’AVÉRER DANGE-REUSE.Un motoquad réagit différemment des autres vé-
hicules, notamment les motos et les voitures. Si
vous ne prenez pas les précautions nécessaires,
vous pouvez rapidement être victime d’une colli-
sion ou d’un capotage, même lors de manœuvres
habituelles telles qu’un virage ou le passage de
collines ou d’obstacles.
Si vous ne suivez pas les instructions, vous ris-
quez DES BLESSURES GRAVES, VOIRE LA
MORT :
Lire attentivement ce manuel et toutes les éti-
quettes, et suivre les procédures d’utilisation
décrites.
 Ne jamais conduire un motoquad avant d’avoir
maîtrisé les techniques nécessaires. Il est re-
commandé de suivre des cours de pilotage. Les
débutants doivent être formés par un moniteur certifié. Contacter un concessionnaire moto-
quad agréé pour s’informer des cours de pilo-
tage les plus proches de chez soi.
 Toujours respecter les limites d’âge :
– Un jeune de moins de 16 ans ne doit jamais
conduire un motoquad d’une cylindrée de plus
de 90 cm3.
 Ne jamais laisser un enfant de moins de 16 ans
conduire un motoquad sans la supervision d’un
adulte, et ne jamais laisser un enfant utiliser lon-
guement un motoquad s’il n’a pas les capacités
de le faire en toute sécurité.
 Ne jamais transporter de passagers sur un mo-
toquad.
 Ce véhicule est conçu pour une utilisation hors
route uniquement. Ne pas utiliser sur des sur-
faces revêtues, notamment : trottoirs, allées,
parkings, routes revêtues, rues ou autoroutes.
 Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudron-
née. Veiller à bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non goudronnée.UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM

2-2
2

Ne jamais conduire de motoquad sans porter
un casque de motocycliste homologué adapté
à sa taille. Vous devez également porter une
protection pour les yeux (lunettes étanches ou
visière), des gants, des bottes, une chemise à
manches longues ou une veste, et un pantalon.
 Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
 Ne jamais conduire à des vitesses trop élevées
pour vos compétences ou les conditions de
conduite. Toujours adapter sa vitesse au terrain,
à la visibilité, aux conditions d’utilisation et à
son expérience.
 Ne jamais tenter de wheelies, de sauts ou
d’autres acrobaties.
 Toujours contrôler le motoquad avant chaque
utilisation afin de s’assurer qu’il peut être
conduit en toute sécurité. Toujours respecter
les procédés et intervalles de contrôle et d’en-
tretien figurant dans ce manuel.
 Toujours placer les deux mains sur le guidon et
les deux pieds sur les repose-pieds du moto-
quad pendant la conduite. 
Toujours aller lentement et être très prudent en
cas d’utilisation sur un terrain inconnu. Toujours
être vigilant quant à l’évolution des conditions
de terrain lors de l’utilisation du motoquad.
 Ne jamais utiliser le motoquad sur un terrain
trop accidenté, glissant ou instable avant
d’avoir appris et mis en pratique les compé-
tences nécessaires au contrôle du motoquad
sur ce type de terrain. Toujours être particulière-
ment prudent sur ces terrains.
 Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’entraîner à exécuter les virages à faible vi-
tesse avant de tenter de tourner à des vitesses
plus élevées et ne jamais virer à des vitesses ex-
cessives.
 Ne jamais utiliser le motoquad sur des collines
trop abruptes pour lui ou pour vos capacités.
S’entraîner sur des petites collines avant de
passer à des collines plus hautes.
 Toujours respecter les procédures appropriées
pour gravir des collines, comme décrit dans ce
manuel. Vérifier soigneusement le terrain avant
de gravir une colline. Ne jamais gravir de col-
lines avec des surfaces excessivement glis-
santes ou instables. Déplacer votre poids vers
UB1662F0.book Page 2 Tuesday, April 18, 2017 8:58 AM

2-3
2l’avant. Ne jamais ouvrir les gaz soudainement.
Ne jamais passer le sommet d’une colline à
grande vitesse.
 Toujours respecter les procédures appropriées
pour descendre des collines et pour freiner sur
des collines, comme décrit dans ce manuel. Vé-
rifier soigneusement le terrain avant de des-
cendre une colline. Déplacer votre poids vers
l’arrière. Ne jamais descendre une colline à
grande vitesse. Éviter de descendre une colline
à un angle susceptible de faire pencher forte-
ment le véhicule sur un côté. Dans la mesure du
possible, descendre une pente tout droit.
 Toujours respecter les procédures appropriées
pour traverser une côte latéralement, comme
décrit dans ce manuel. Éviter les collines avec
des surfaces excessivement glissantes ou ins-
tables. Déplacer votre poids vers le haut de la
côte. Ne jamais tenter de retourner le motoquad
dans une pente sans maîtriser la technique de
virage décrite dans ce manuel sur sol plat. Si
possible, éviter de traverser une côte escarpée
latéralement.
 Toujours respecter les procédures appropriées
en cas de calage ou d’entraînement vers l’ar-
rière lors du gravissement d’une colline. Pour éviter de caler, utiliser la gamme de vitesses et
maintenir une vitesse constante lors du gravis-
sement d’une colline. En cas de calage ou d’en-
traînement vers l’arrière, suivre la procédure
spéciale de freinage décrite dans ce manuel.
Descendre du motoquad du côté haut ou sur le
côté si le motoquad est dirigé vers le haut de la
côte. Retourner le motoquad et remonter des-
sus, en respectant la procédure décrite dans ce
manuel.
 Toujours vérifier les obstacles avant de
conduire dans une nouvelle zone.
 Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus.
Toujours respecter les procédures appropriées
pour passer sur des obstacles, comme décrit
dans ce manuel.
 Toujours être prudent si le véhicule se met à
glisser ou à déraper. Apprendre à contrôler les
dérapages et les glissades en toute sécurité en
s’entraînant à faible vitesse sur un terrain plat et
régulier. Sur les surfaces extrêmement glis-
santes, telles que la glace, aller lentement et
être très prudent afin de réduire le risque de dé-
rapage ou de glissade avec perte de contrôle.
UB1662F0.book Page 3 Tuesday, April 18, 2017 8:58 AM

2-4
2

Ne jamais conduire le motoquad dans des eaux
rapides ou plus profondes que les recomman-
dations de ce manuel. Des freins mouillés peu-
vent réduire les performances de freinage. Tes-
ter les freins après être sorti de l’eau. Si
nécessaire, les actionner plusieurs fois pour que
le frottement sèche les garnitures.
 Toujours veiller à l’absence d’obstacles ou de
personnes derrière soi en cas de conduite en
marche arrière. Une fois que la conduite en mar-
che arrière est sûre, aller lentement.
 Toujours utiliser les pneus de la taille et du type
spécifiés dans ce manuel.
 Toujours maintenir une pression adaptée des
pneus, comme décrit dans ce manuel.
 Ne jamais dépasser la capacité de charge indi-
quée pour un motoquad. Le chargement doit
être bien réparti et attaché solidement. Réduire
la vitesse et suivre les instructions de ce manuel
pour le transport d’un chargement ou le remor-
quage. Appliquer une plus grande distance de
freinage. 
Ne pas utiliser le motoquad dans l’obscurité,
sauf s’il est équipé d’un phare fonctionnant cor-
rectement. La conduite hors route est intrinsè-
quement dangereuse et les sentiers hors route
ne sont pas éclairés.
 Ne jamais entretenir un motoquad sans con-
naissances préalables. Contacter un conces-
sionnaire motoquad agréé pour s’informer de la
procédure d’entretien de base d’un motoquad.
Certains entretiens ne peuvent être effectués
que par du personnel qualifié.
En cas d’accident 1. En cas de blessures graves, il peut être plus sûr de rester à côté du véhicule : il peut pro-
téger des véhicules venant en sens inverse.
En fonction de vos blessures et de votre po-
sition sur le sentier, faire appel à votre juge-
ment pour savoir si vous devez vous déplacer
hors du sentier. Si vous êtes blessé à la tête,
à la nuque ou au dos, ou ne sentez plus vos
membres, vous ne devez pas bouger. Garder
votre casque et rester immobile. S’allonger à
côté du véhicule et attendre de l’aide.
UB1662F0.book Page 4 Tuesday, April 18, 2017 8:58 AM

2-5
22. Si vos blessures sont moins graves et que
vous pouvez marcher, se déplacer hors du
sentier. Vérifier si vous êtes blessé et appor-
ter les premiers soins si besoin.
3. Si vos blessures sont légères et que la ma- nœuvre est sûre, déplacer le véhicule hors du
sentier pour éviter les collisions avec des vé-
hicules venant en sens inverse. Vérifier les
blessures et apporter les premiers soins si
besoin. Si votre état physique vous permet de
conduire, contrôler le véhicule. Si le véhicule
est en état de fonctionnement sûr et que vous
pouvez l’utiliser en toute sécurité, le redémar-
rer et rouler doucement vers votre camp ou
tout autre lieu connu dans lequel vous pouvez
recevoir des soins médicaux. Si nécessaire,
contacter votre convoi ou les autorités loca-
les pour leur communiquer votre position et
ce qui est arrivé.
En cas de panne 1. Si le véhicule ne redémarre pas ou n’est pas en état de fonctionnement sûr, mettre le
contacteur à clé et le coupe-circuit du moteur
à l’arrêt. Si la panne survient dans la pé- nombre ou la nuit, ne pas couper le contac-
teur à clé afin que vos feux puissent avertir les
autres véhicules que le vôtre est à l’arrêt.
2. Quitter toute zone dangereuse. Regarder si des véhicules arrivent en sens inverse et une
fois hors de danger, pousser le véhicule sur le
côté du sentier, voire du chemin principal,
pour éviter toute collision avec des véhicules
venant en sens inverse. Si vous ne pouvez
pas déplacer votre véhicule vous-même, une
fois hors de danger, marcher jusqu’au point
d’observation le plus proche et avertir un
conducteur venant en sens inverse pour qu’il
vous aide à pousser votre véhicule vers un
endroit sûr hors du sentier.
3. Contrôler le véhicule à la recherche de dan- gers immédiats. Les plus évidents sont les
fuites de carburant et les câbles non mis à la
masse ou coupés. Vérifier visuellement la
présence de câbles coupés et de fuites de
carburant. Une fuite de carburant peut être
confirmée par l’odeur d’essence.
4. Une fois l’absence de dangers immédiats confirmée, vous pouvez retirer votre casque
et contrôler le véhicule de plus près. Recher-
cher les signes extérieurs d’usure, les pièces
UB1662F0.book Page 5 Tuesday, April 18, 2017 8:58 AM

2-6
2
cassées, les fuites, les fissures dans le cadre,
les dommages sur la suspension, les dom-
mages sur les roues, etc. Le carburant, l’huile
et le liquide de refroidissement dégagent ha-
bituellement une odeur perceptible.
5. Si le véhicule ne redémarre pas ou qu’il est dangereux de le conduire, mettre à l’arrêt
tous les systèmes du véhicule (coupe-circuit
du moteur, contacteur à clé et robinet de car-
burant), puis avertir quelqu’un ou aller cher-
che de l’aide.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhicule
venant altérer le concept ou les caractéristiques
du véhicule peut soumettre les occupants du vé-
hicule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable des dommages découlant d’une modification du
véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux donnés à
la section Charge (page 6-7).

Ne jamais monter d’accessoires qui pourraient
nuire au bon fonctionnement du motoquad.
Examiner soigneusement les accessoires avant
de les monter pour s’assurer qu’ils ne réduisent
en rien la garde au sol, le débattement limite de
la suspension, la course de la direction ou le
fonctionnement des commandes.
 Les accessoires montés sur le motoquad peu-
vent créer de l’instabilité en raison d’une mau-
vaise répartition du poids.
 Des accessoires volumineux risquent de grave-
ment réduire la stabilité du motoquad.
 Certains accessoires peuvent forcer le pilote à
modifier sa position de conduite. Une position
de conduite incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son contrôle du
véhicule. De tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de l’installation
de tout accessoire électrique supplémentaire.
Si les accessoires excèdent la capacité du cir-
cuit électrique du motoquad, une défaillance
UB1662F0.book Page 6 Tuesday, April 18, 2017 8:58 AM

2-7
2pourrait se produire, ce qui risque de provoquer
des problèmes d’éclairage et une perte de puis-
sance du moteur. La batterie a également ten-
dance à se décharger plus rapidement si des
accessoires électriques sont ajoutés.
AVERTISSEMENT
FWB00073Éviter un empoisonnement au monoxyde de
carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un gaz
mortel. L’inhalation de monoxyde de carbone
peut provoquer céphalées, étourdissements,
somnolence, nausées, confusion mentale, et
finalement la mort.
Le monoxyde de carbone est un gaz incolore,
inodore et insipide, qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels de
monoxyde de carbone peuvent s’accumuler
rapidement et peuvent suffoquer rapidement
une victime et l’empêcher de se sauver. De
plus, des niveaux mortels de monoxyde de car-
bone peuvent persister pendant des heures,
voire des jours dans des endroits mal ventilés.
Si l’on ressent tout symptôme d’empoisonne- ment au monoxyde de carbone, il convient de
quitter immédiatement l’endroit, de prendre
l’air et de CONSULTER UN MÉDECIN.

Ne pas faire tourner un moteur dans un en-
droit confiné. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide de ven-
tilateurs ou en ouvrant portes et fenêtres, le
monoxyde de carbone peut atteindre rapide-
ment des concentrations dangereuses.
 Ne pas faire tourner un moteur dans un en-
droit mal ventilé ou des endroits partielle-
ment clos, comme les granges, garages ou
abris d’auto.
 Ne pas faire tourner un moteur à un endroit
à l’air libre d’où les gaz d’échappement
pourraient être aspirés dans un bâtiment par
des ouvertures comme portes ou fenêtres.

UB1662F0.book Page 7 Tuesday, April 18, 2017 8:58 AM

3-1
3
FBU17681
DESCRIPTION

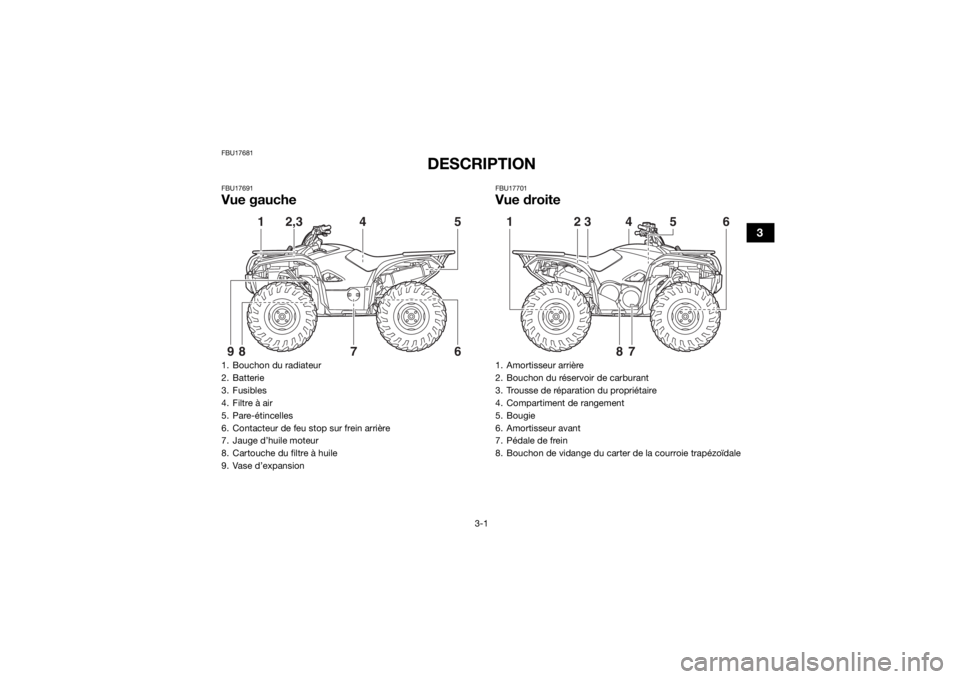

FBU17691Vue gauche
FBU17701Vue droite
1. Bouchon du radiateur
2. Batterie
3. Fusibles
4. Filtre à air
5. Pare-étincelles
6. Contacteur de feu stop sur frein arrière
7. Jauge d’huile moteur
8. Cartouche du filtre à huile
9. Vase d’expansion
5
1
2,3
47
8
6
9
1. Amortisseur arrière
2. Bouchon du réservoir de carburant
3. Trousse de réparation du propriétaire
4. Compartiment de rangement
5. Bougie
6. Amortisseur avant
7. Pédale de frein
8. Bouchon de vidange du carter de la courroie trapézoïdale
5
1
6
23
478
UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM

3-2
3

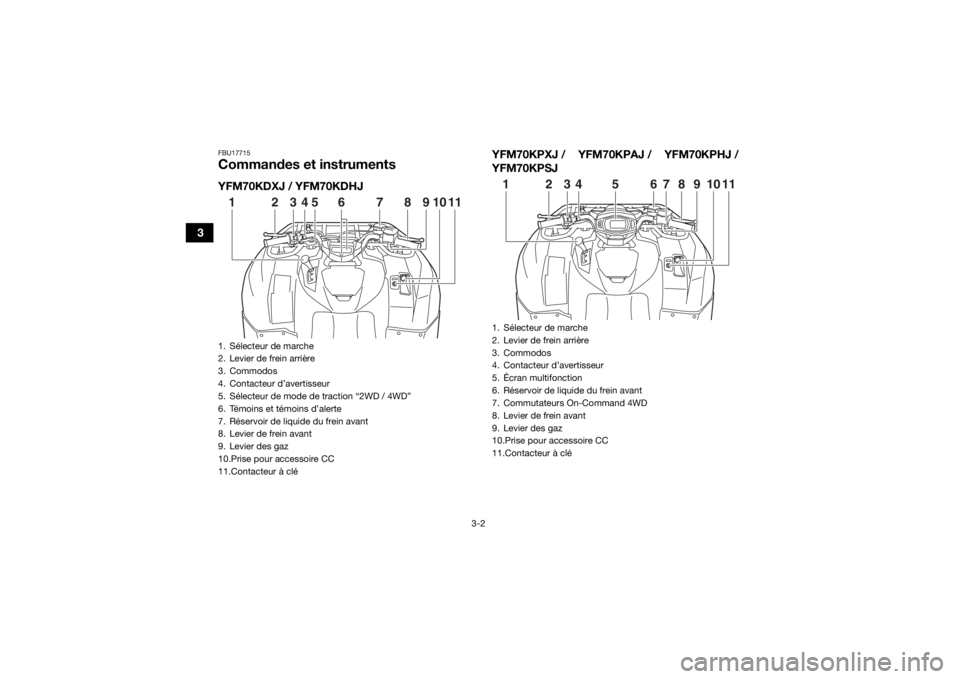

FBU17715Commandes et instrumentsYFM70KDXJ / YFM70KDHJYFM70KPXJ / YFM70KPAJ / YFM70KPHJ /
YFM70KPSJ1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Contacteur d’avertisseur
5. Sélecteur de mode de traction “2WD / 4WD”
6. Témoins et témoins d’alerte
7. Réservoir de liquide du frein avant
8. Levier de frein avant
9. Levier des gaz
10.Prise pour accessoire CC
11.Contacteur à clé123
4 5 6 7 8 9 10 11
1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Contacteur d’avertisseur
5. Écran multifonction
6. Réservoir de liquide du frein avant
7. Commutateurs On-Command 4WD
8. Levier de frein avant
9. Levier des gaz
10.Prise pour accessoire CC
11.Contacteur à clé123 56
7891011
4
UB1662F0.book Page 2 Tuesday, April 18, 2017 8:58 AM
