YAMAHA KODIAK 700 2018 Notices Demploi (in French)

4-21
4
gnement ou un cliquetis survient, changer de mar-
que d’essence. L’essence sans plomb prolonge la
durée de service des bougies et réduit les frais
d’entretien.
FBU34141SelleDépose de la selle
Relever la selle à l’arrière, puis tirer la selle vers
l’arrière. Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de selle, puis appuyer à l’arrière
de la selle afin de la refermer correctement. S’as-
surer que la selle est remise en place correcte-
ment.1. Selle
1
1. Patte de fixation
2. Support de selle
1
12
2
UB1662F0.book Page 21 Tuesday, April 18, 2017 8:58 AM

4-22
4
FBU34151Compartiment de rangementATTENTIONFCB02320Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans le compartiment de rangement. Si le ran-
gement de tels objets s’avère nécessaire, les
emballer de façon adéquate afin d’éviter d’en-

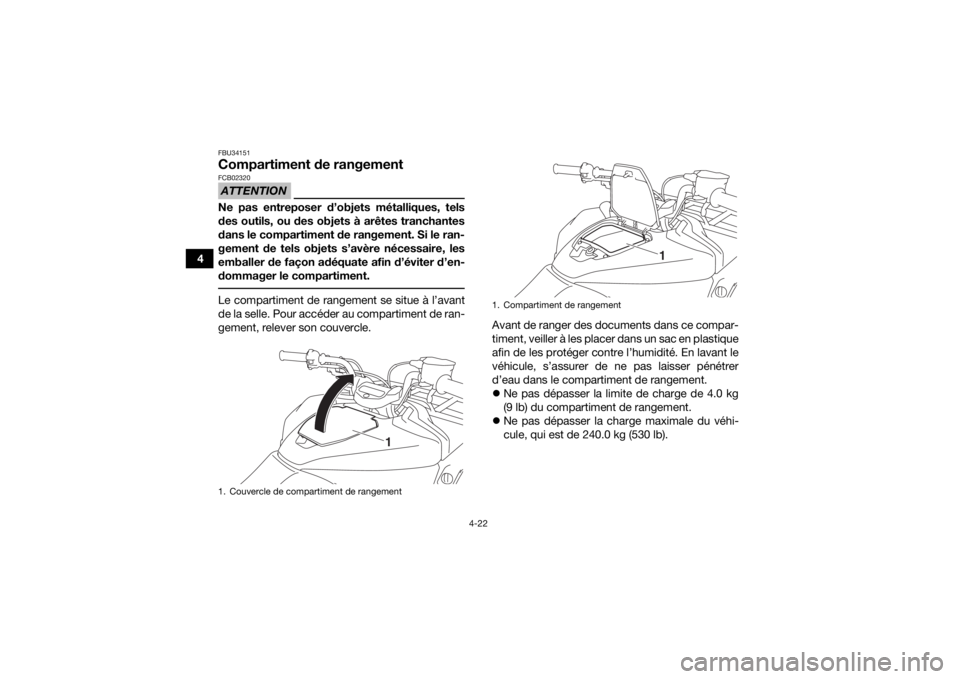

dommager le compartiment. Le compartiment de rangement se situe à l’avant
de la selle. Pour accéder au compartiment de ran-
gement, relever son couvercle.Avant de ranger des documents dans ce compar-
timent, veiller à les placer dans un sac en plastique
afin de les protéger contre l’humidité. En lavant le
véhicule, s’assurer de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.

Ne pas dépasser la limite de charge de 4.0 kg
(9 lb) du compartiment de rangement.
 Ne pas dépasser la charge maximale du véhi-
cule, qui est de 240.0 kg (530 lb).1. Couvercle de compartiment de rangement
1
1. Compartiment de rangement
1
UB1662F0.book Page 22 Tuesday, April 18, 2017 8:58 AM

4-23
4
N.B.Le fond du compartiment de rangement est
équipé d’un bouchon de vidange. En présence
d’eau dans le compartiment de rangement, retirer
le bouchon de vidange, éliminer l’eau, puis remet-
tre le bouchon en place. FBU18963Porte-bagages avantNe pas dépasser la charge limite de 50.0 kg
(110 lb) du porte-bagages avant.
 Ne pas dépasser la charge maximale du VTT,
qui est de 240.0 kg (530 lb).
FBU18973Porte-bagages arrièreNe pas dépasser la charge limite de 90.0 kg
(198 lb) du porte-bagages arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 240.0 kg (530 lb).FBU19149Amortisseurs avant et arrière
(YFM70KPXJ / YFM70KPAJ /
YFM70KPHJ / YFM70KPSJ)La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
AVERTISSEMENT
FWB00401Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident. Régler la précontrainte de ressort en procédant
comme suit.

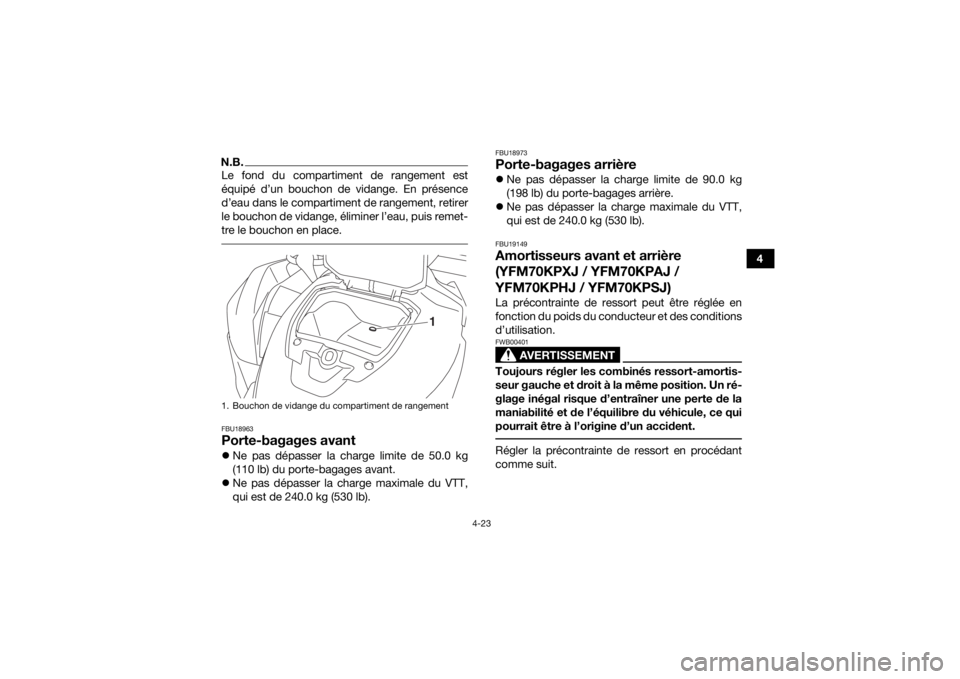

1. Bouchon de vidange du compartiment de rangement
1
UB1662F0.book Page 23 Tuesday, April 18, 2017 8:58 AM

4-24
4Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,

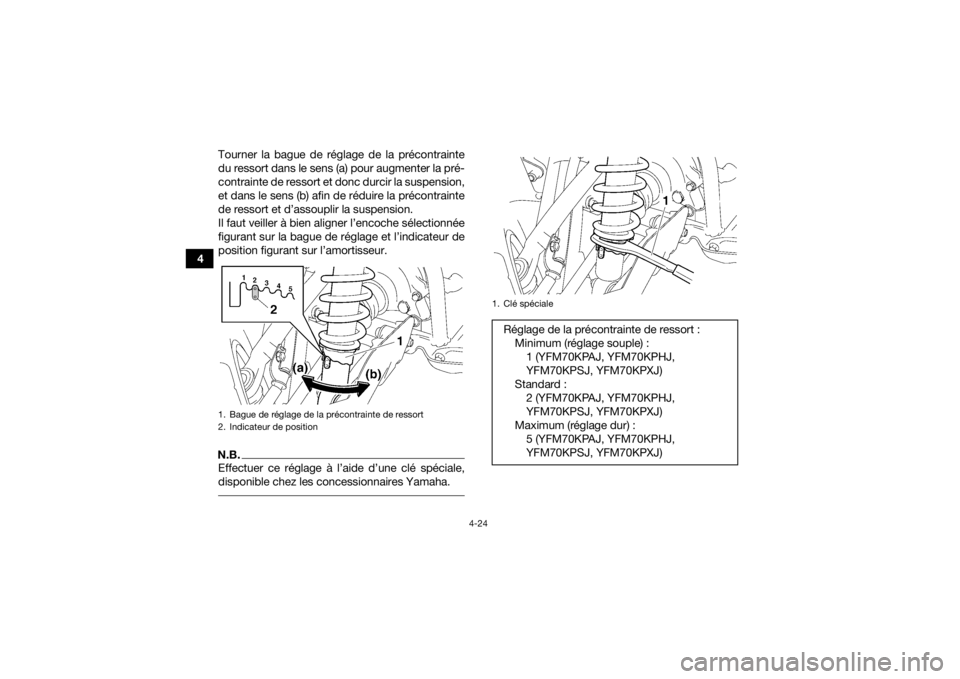

disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :1 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
Standard : 2 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
Maximum (réglage dur) : 5 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
UB1662F0.book Page 24 Tuesday, April 18, 2017 8:58 AM

4-25
4
FBU28972Attache-remorque (YFM70KPXJ /
YFM70KPAJ / YFM70KPHJ /
YFM70KPSJ)Ce VTT est équipé d’un support de fixation d’atte-
lage de 5 cm (2 in).
Des équipements de remorquage sont disponi-
bles chez les concessionnaires Yamaha. (Voir
page 6-7 pour les précautions à suivre.)
FBU19185Prise pour accessoire CCUn accessoire 12 V, par exemple une lampe de
travail ou une radio munis de l’adaptateur adé-
quat, peut être utilisé lorsque le moteur tourne et
que les phares sont éteints.1. Mettre le moteur en marche. (Voir page 6-1.)
2. Éteindre les phares. (Voir page 4-10.)
3. Éteindre l’accessoire.

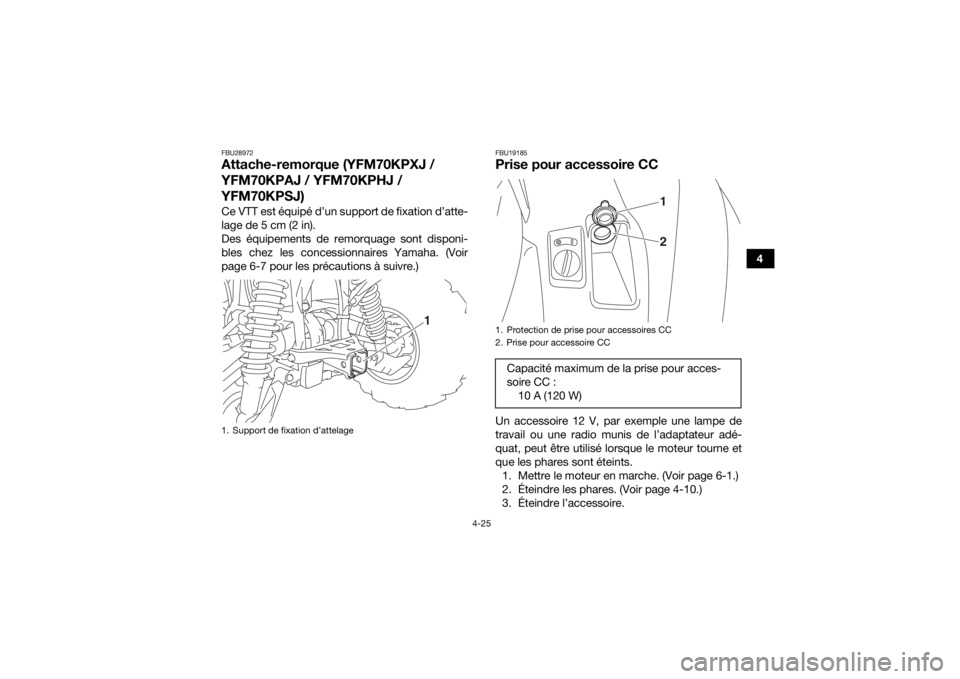

1. Support de fixation d’attelage
1
1. Protection de prise pour accessoires CC
2. Prise pour accessoire CCCapacité maximum de la prise pour acces-
soire CC : 10 A (120 W)
21
UB1662F0.book Page 25 Tuesday, April 18, 2017 8:58 AM

4-26
44. Ouvrir le capuchon de la prise pour acces-
soire CC.
5. Insérer la fiche d’alimentation de l’accessoire dans la prise.
6. Allumer l’accessoire.
N.B. Éteindre l’accessoire avant de retirer ou d’insé-
rer sa fiche d’alimentation.
 Toujours remettre le capuchon de la prise en
place après avoir déconnecté l’accessoire. ATTENTIONFCB00121Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
 Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise
en marche du moteur risque de devenir diffi-
cile. 
Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise.

UB1662F0.book Page 26 Tuesday, April 18, 2017 8:58 AM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-18, 5-4
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-21
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-4, 8-25
Huile de différentiel • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-29
UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM

5-2
5
Liquide de refroidisse-
ment• Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31
Frein avant • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-45, 8-46, 8-47
Frein arrière • Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier les câbles si nécessaire.
• Contrôler la garde de levier et de la pédale et régler si nécessaire. 5-4, 8-45, 8-48
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-44
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-51
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-53
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-52
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESUB1662F0.book Page 2 Tuesday, April 18, 2017 8:58 AM

5-3
5
Soufflets d’essieu• S’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire. 8-50
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire.
5-8
ÉLÉMENTS
TRAVAUX À EFFECTUER PAGES
UB1662F0.book Page 3 Tuesday, April 18, 2017 8:58 AM

5-4
5
FBU19542CarburantS’assurer que le niveau de carburant est suffisant.
(Voir page 4-18.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-21.)FBU19591Huile de couple conique arrièreS’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-25.)FBU19601Huile de différentielS’assurer que l’huile de différentiel atteint le ni-
veau spécifié. Ajouter de l’huile si nécessaire. (Voir
page 8-29.)FBU19632Liquide de refroidissementS’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidis-
sement si nécessaire. (Voir page 8-31.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur. FBU28533Freins avant et arrièreLeviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. Si ce n’est pas le cas, faire contrôler le cir-
cuit de freinage par un concessionnaire
Yamaha.
 Contrôler la garde au levier et à la pédale de
frein arrière. Si le jeu est incorrect, le régler. (Voir
page 8-48.)
 Contrôler le fonctionnement des leviers et de la
pédale. Leur fonctionnement doit être doux
mais ferme. Si ce n’est pas le cas, les faire
contrôler par un concessionnaire Yamaha.
Niveau du liquide de frein avant
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-46.)
