YAMAHA KODIAK 700 2021 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2021, Model line: KODIAK 700, Model: YAMAHA KODIAK 700 2021Pages: 192, PDF Size: 4.98 MB
Page 41 of 192
5-13
5
YFM700FWBD YFM700FWBD
FBU18081Coupe-circuit du moteur “ / ”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.

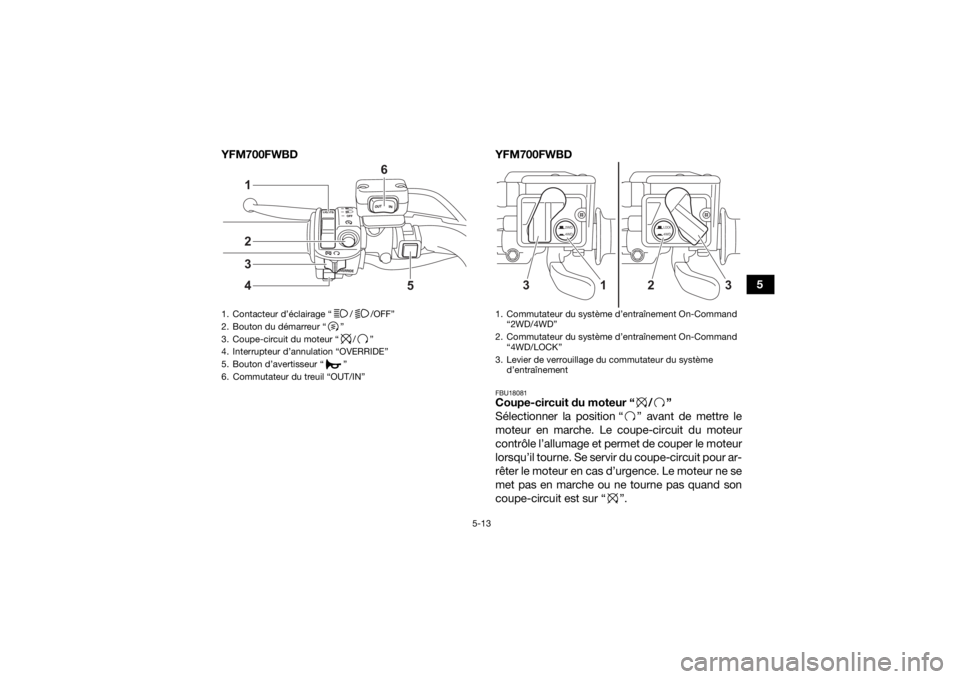

1. Contacteur d’éclairage “ / /OFF”
2. Bouton du démarreur “ ”
3. Coupe-circuit du moteur “ / ”
4. Interrupteur d’annulation “OVERRIDE”
5. Bouton d’avertisseur “ ”
6. Commutateur du treuil “OUT/IN”
432
5
1
6
1. Commutateur du système d’entraînement On-Command
“2WD/4WD”
2. Commutateur du système d’entraînement On-Command “4WD/LOCK”
3. Levier de verrouillage du commutateur du système d’entraînement
2WD
4WD
LOCK4WD
3
3
2
1
UB5K63F0.book Page 13 Monda y, October 12, 2020 9:09 AM
Page 42 of 192
5-14
5
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 7-1 avant de mettre
le moteur en marche.FBU34123Contacteur d’éclairage “ / /OFF”
Régler ce contacteur sur “ ” pour allumer les
phares gauche et droit (feux de croisement) et le
feu arrière. Régler le contacteur sur “ ” pour al-
lumer les phares gauche et droit (feux de route), le
phare monté sur le guidon (YFM700FWBD) et le
feu arrière. Régler le commutateur sur “OFF” pour
éteindre tous les feux.ATTENTIONFCB00046Ne jamais laisser les phares trop longtemps al-
lumés alors que le moteur est coupé. La batte-
rie risque de se décharger au point d’empê-
cher le démarreur de disposer d’une puissance
suffisante pour lancer le moteur. Si cela devait
se produire, déposer et recharger la batterie.
(Voir page 9-58.)
FBU18171Bouton d’avertisseur “ ”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU39181Commutateur du treuil “OUT/IN”
Ce commutateur sert lors de l’utilisation du treuil
(page 5-30). Lire intégralement ce manuel et le
manuel du propriétaire du treuil avant d’utiliser le
commutateur du treuil.FBU18192Interrupteur d’annulation “OVERRIDE”
(YFM700FWBD)
La vitesse maximale du véhicule est limitée par
défaut lors de la conduite avec différentiel bloqué.
Si un surcroît de puissance s’avère toutefois né-
cessaire, enfoncer cet interrupteur permet de dé-
sactiver la fonction de limitation de vitesse du
lorsque le véhicule est en marche avant. (Voir
page 5-16.) La fonction de limitation de vitesse est
réactivée dès que l’interrupteur est relâché.

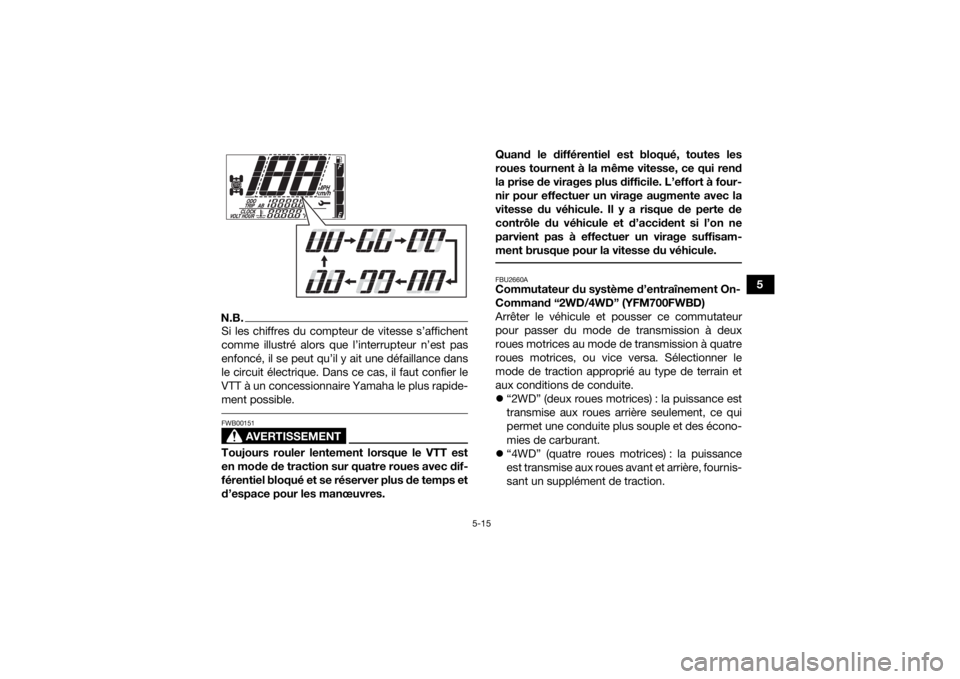

Tant que l’interrupteur est enfoncé, les segments
formant les chiffres du compteur de vitesse s’af-
fichent comme illustré.
UB5K63F0.book Page 14 Monday, October 12, 2020 9:09 AM
Page 43 of 192
5-15
5
N.B.Si les chiffres du compteur de vitesse s’affichent
comme illustré alors que l’interrupteur n’est pas
enfoncé, il se peut qu’il y ait une défaillance dans
le circuit électrique. Dans ce cas, il faut confier le
VTT à un concessionnaire Yamaha le plus rapide-
ment possible.
AVERTISSEMENT
FWB00151Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.
FBU2660ACommutateur du système d’entraînement On-
Command “2WD/4WD” (YFM700FWBD)
Arrêter le véhicule et pousser ce commutateur
pour passer du mode de transmission à deux
roues motrices au mode de transmission à quatre
roues motrices, ou vice versa. Sélectionner le
mode de traction approprié au type de terrain et
aux conditions de conduite.
“2WD” (deux roues motrices) : la puissance est
transmise aux roues arrière seulement, ce qui
permet une conduite plus souple et des écono-
mies de carburant.
“4WD” (quatre roues motrices) : la puissance
est transmise aux roues avant et arrière, fournis-
sant un supplément de traction.
UB5K63F0.book Page 15 Monda y, October 12, 2020 9:09 AM
Page 44 of 192
5-16
5
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident. FBU30467Commutateur du système d’entraînement On-
Command “4WD/LOCK” (YFM700FWBD)
Arrêter le véhicule et pousser ce commutateur
pour passer du mode de transmission à quatre
roues motrices standard au mode de transmission
à quatre roues motrices avec blocage du différen-
tiel. Sélectionner le mode de traction approprié au
type de terrain.
“4WD” (quatre roues motrices) : la puissance
est transmise aux roues avant et arrière, avec le
différentiel avant débloqué.
“LOCK” (traction à quatre roues avec blocage
du différentiel) : la puissance est transmise aux
roues avant et arrière et le différentiel est blo-
qué. Contrairement au mode de traction à
quatre roues, toutes les roues tournent à la
même vitesse, ce qui fournit une traction maxi-
mum.
AVERTISSEMENT
FWB00132Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-
cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
UB5K63F0.book Page 16 Monda y, October 12, 2020 9:09 AM
Page 45 of 192
5-17
5

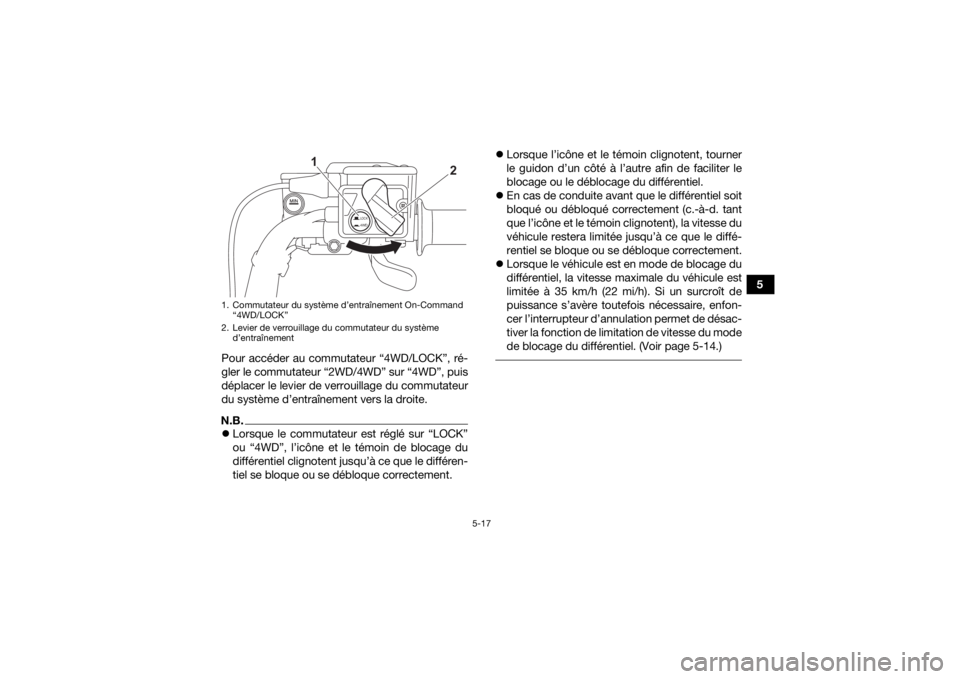

Pour accéder au commutateur “4WD/LOCK”, ré-
gler le commutateur “2WD/4WD” sur “4WD”, puis
déplacer le levier de verrouillage du commutateur
du système d’entraînement vers la droite.
N.B. Lorsque le commutateur est réglé sur “LOCK”
ou “4WD”, l’icône et le témoin de blocage du
différentiel clignotent jusqu’à ce que le différen-
tiel se bloque ou se débloque correctement.
Lorsque l’icône et le témoin clignotent, tourner
le guidon d’un côté à l’autre afin de faciliter le
blocage ou le déblocage du différentiel.
En cas de conduite avant que le différentiel soit
bloqué ou débloqué correctement (c.-à-d. tant
que l’icône et le témoin clignotent), la vitesse du
véhicule restera limitée jusqu’à ce que le diffé-
rentiel se bloque ou se débloque correctement.
Lorsque le véhicule est en mode de blocage du
différentiel, la vitesse maximale du véhicule est
limitée à 35 km/h (22 mi/h). Si un surcroît de
puissance s’avère toutefois nécessaire, enfon-
cer l’interrupteur d’annulation permet de désac-
tiver la fonction de limitation de vitesse du mode
de blocage du différentiel. (Voir page 5-14.)
1. Commutateur du système d’entraînement On-Command
“4WD/LOCK”
2. Levier de verrouillage du commutateur du système d’entraînement
LOCK4WD
1
2
UB5K63F0.book Page 17 Monda y, October 12, 2020 9:09 AM
Page 46 of 192
5-18
5
AVERTISSEMENT
FWB00141Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.

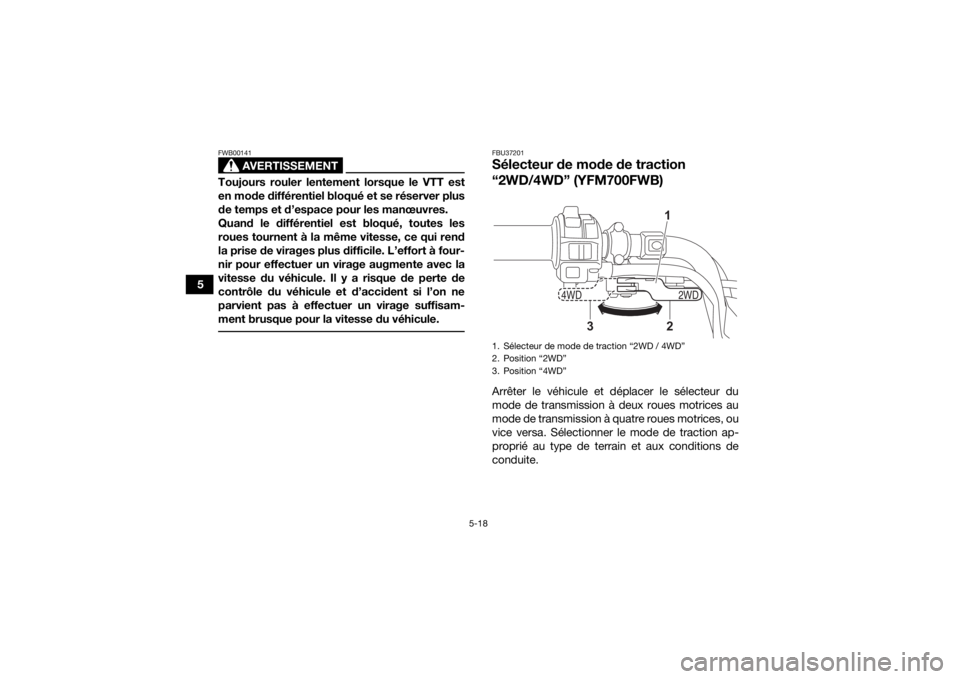

FBU37201Sélecteur de mode de traction
“2WD/4WD” (YFM700FWB)Arrêter le véhicule et déplacer le sélecteur du
mode de transmission à deux roues motrices au
mode de transmission à quatre roues motrices, ou
vice versa. Sélectionner le mode de traction ap-
proprié au type de terrain et aux conditions de
conduite.1. Sélecteur de mode de traction “2WD / 4WD”
2. Position “2WD”
3. Position “4WD”
2WD
4WD
12
3
UB5K63F0.book Page 18 Monday, October 12, 2020 9:09 AM
Page 47 of 192
5-19
5
“2WD” (deux roues motrices) : La puissance est
transmise aux roues arrière seulement, ce qui
permet une conduite plus souple et des écono-
mies de carburant.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière, fournis-
sant un supplément de traction.
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.

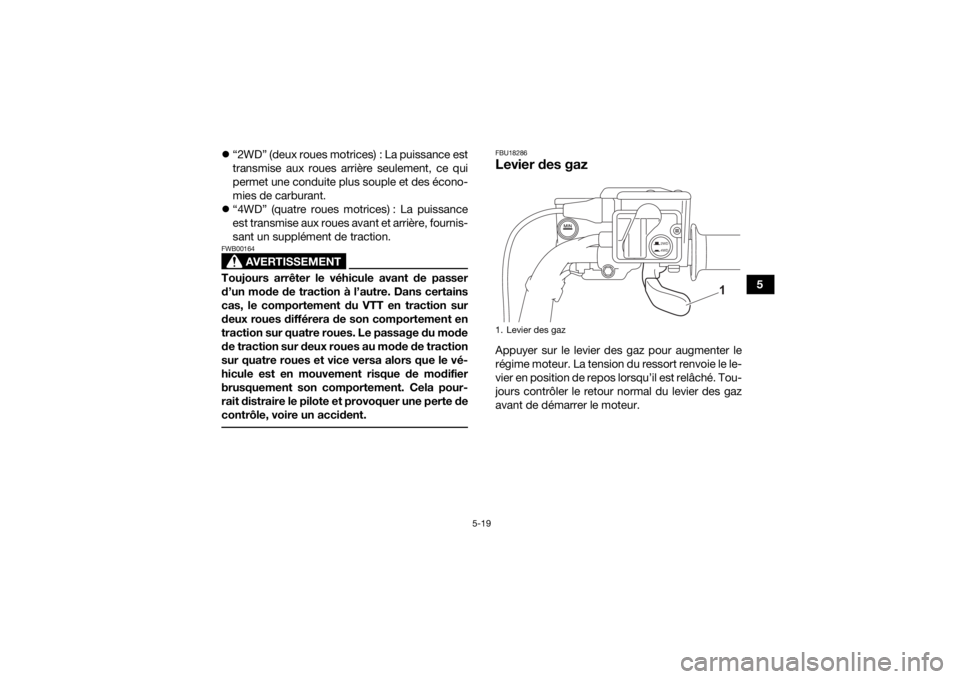

FBU18286Levier des gazAppuyer sur le levier des gaz pour augmenter le
régime moteur. La tension du ressort renvoie le le-
vier en position de repos lorsqu’il est relâché. Tou-
jours contrôler le retour normal du levier des gaz
avant de démarrer le moteur. 1. Levier des gaz
2WD
4WD
1
UB5K63F0.book Page 19 Monda y, October 12, 2020 9:09 AM
Page 48 of 192
5-20
5

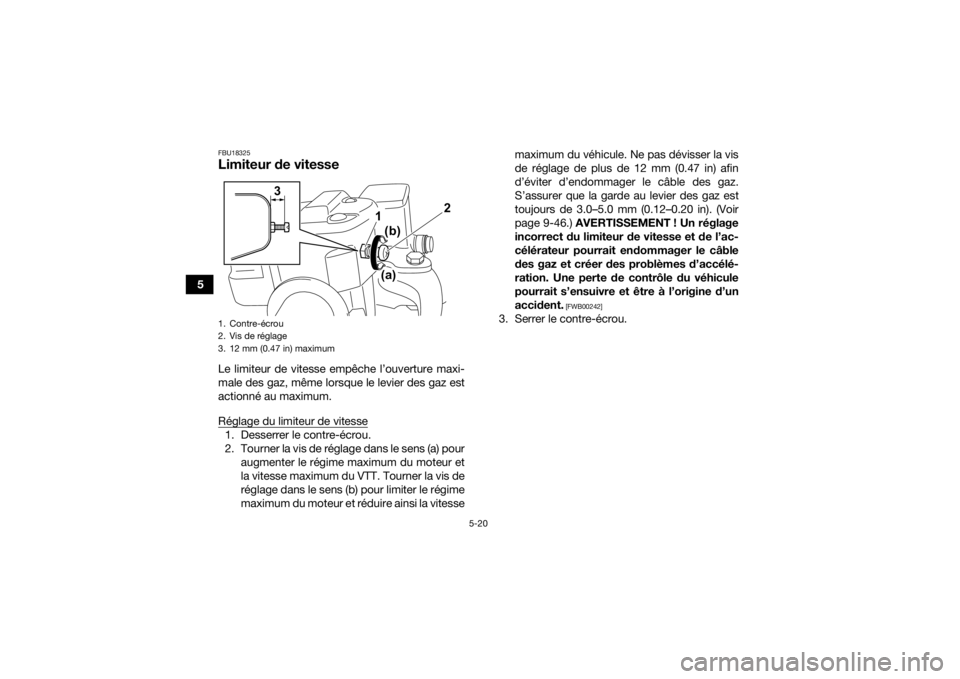

FBU18325Limiteur de vitesseLe limiteur de vitesse empêche l’ouverture maxi-
male des gaz, même lorsque le levier des gaz est
actionné au maximum.
Réglage du limiteur de vitesse1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pouraugmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 12 mm (0.47 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 3.0–5.0 mm (0.12–0.20 in). (Voir
page 9-46.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé-
ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
3. Serrer le contre-écrou.
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
2
1
3
(b)
(a)
UB5K63F0.book Page 20 Monda y, October 12, 2020 9:09 AM
Page 49 of 192
5-21
5

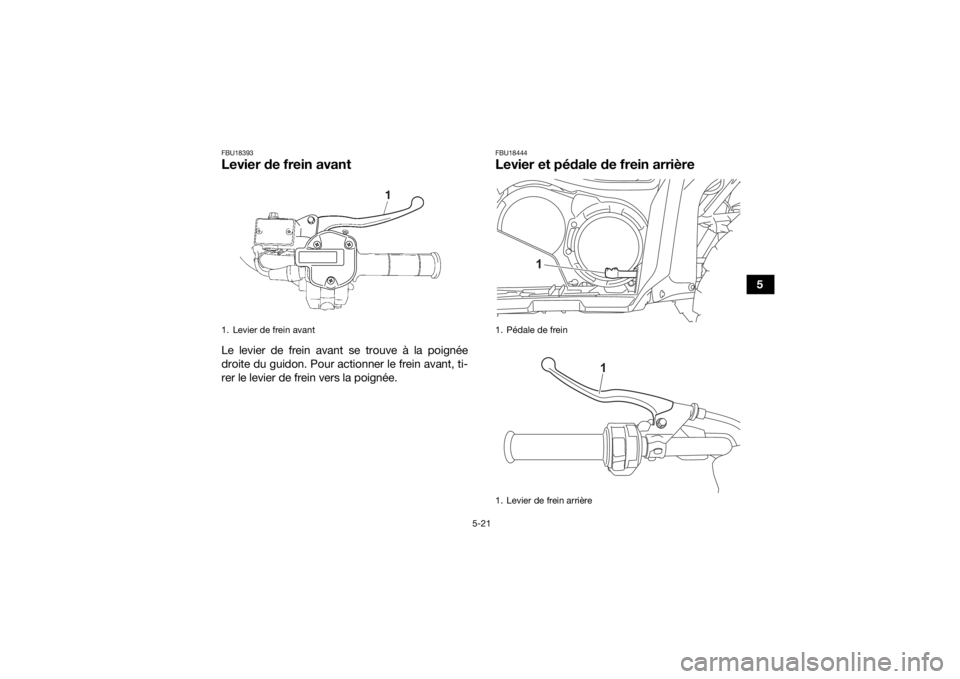

FBU18393Levier de frein avantLe levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, ti-
rer le levier de frein vers la poignée.
FBU18444Levier et pédale de frein arrière
1. Levier de frein avant
1. Pédale de frein
1. Levier de frein arrière
1
1
UB5K63F0.book Page 21 Monday, October 12, 2020 9:09 AM
Page 50 of 192
5-22
5La pédale de frein est située du côté droit du véhi-
cule et le levier du frein arrière se trouve à la poi-
gnée gauche du guidon. Pour actionner le frein ar-
rière, enfoncer la pédale de frein ou tirer le levier
de frein vers le guidon.

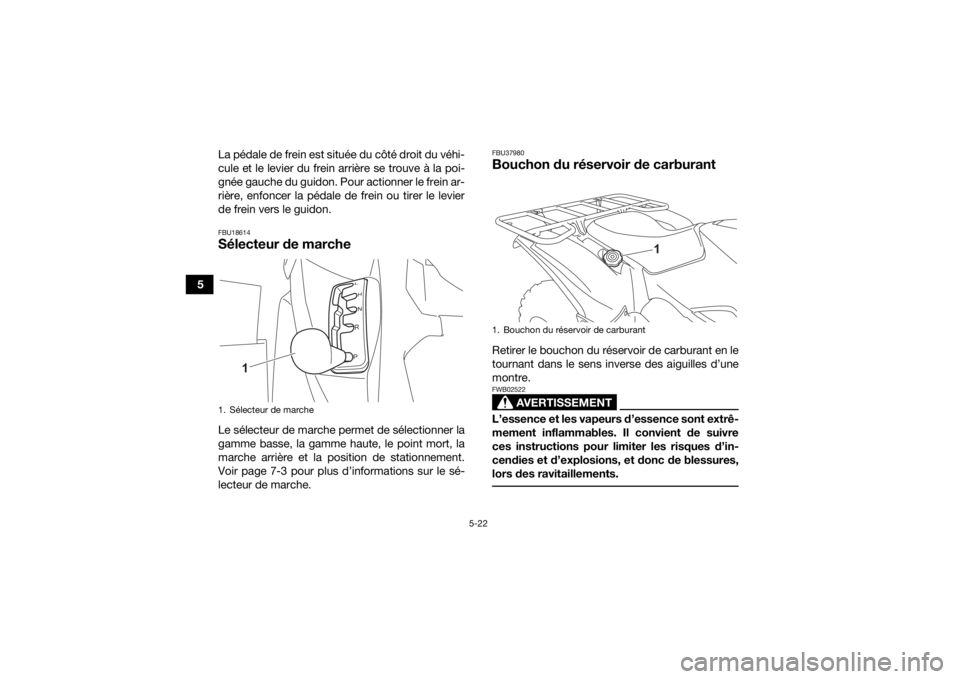

FBU18614Sélecteur de marcheLe sélecteur de marche permet de sélectionner la
gamme basse, la gamme haute, le point mort, la
marche arrière et la position de stationnement.
Voir page 7-3 pour plus d’informations sur le sé-
lecteur de marche.
FBU37980Bouchon du réservoir de carburantRetirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
AVERTISSEMENT
FWB02522L’essence et les vapeurs d’essence sont extrê-
mement inflammables. Il convient de suivre
ces instructions pour limiter les risques d’in-
cendies et d’explosions, et donc de blessures,
lors des ravitaillements.
1. Sélecteur de marche
1
1. Bouchon du r
