YAMAHA KODIAK 700 2021 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2021, Model line: KODIAK 700, Model: YAMAHA KODIAK 700 2021Pages: 192, PDF Size: 4.98 MB
Page 11 of 192
1-1
1
FBU38860
IDENTIFICATION DU VÉHICULE
FBU28205Numéros d’identificationEnregistrez les informations concernant le numéro
d’identification du véhicule et l’étiquette de mo-
dèle dans les champs ci-dessous.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26032Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre. Ce numéro de 17 chiffres per-
met d’identifier votre VTT.
FBU26053Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illustré.1. Numéro d’identification du véhicule (côté avant gauche)
UB5K63F0.book Page 1 Monday, October 12, 2020 9:09 AM
Page 12 of 192
1-2

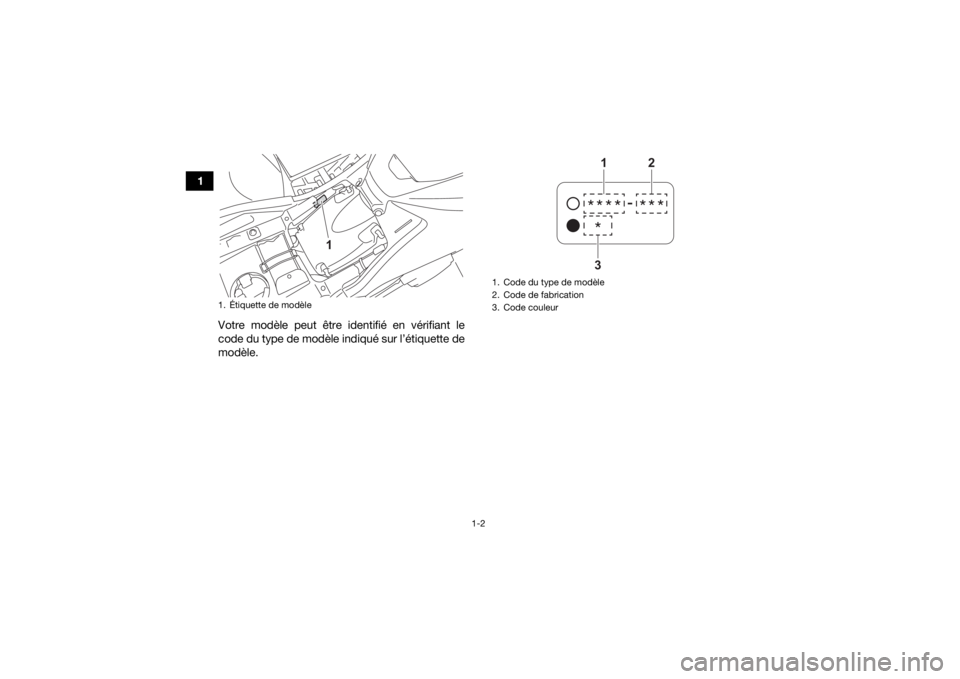

1Votre modèle peut être identifié en vérifiant le
code du type de modèle indiqué sur l’étiquette de
modèle.
1. Étiquette de modèle
1
1. Code du type de mod
Page 13 of 192
2-1
2
FBU29681

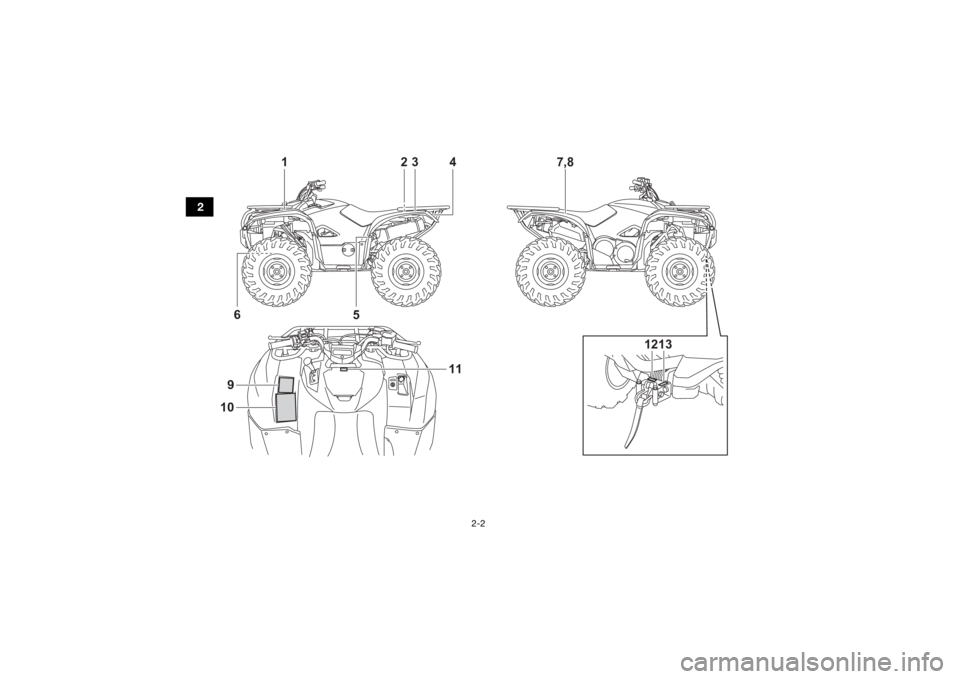

EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE CARACTÉRISTIQUES
FBU38700Lire attentivement et comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes contiennent
des informations importantes en vue d’une utilisation sûre et appropriée.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, en de-
mander une nouvelle à un concessionnaire Yamaha.UB5K63F0.book Page 1 Monday, October 12, 2020 9:09 AM
Page 14 of 192
2-2
2
1
23 4
5
11
9
10
7,8
6
1213
UB5K63F0.book Page 2 Monday, October 12, 2020 9:09 AM
Page 15 of 192
2-3
2

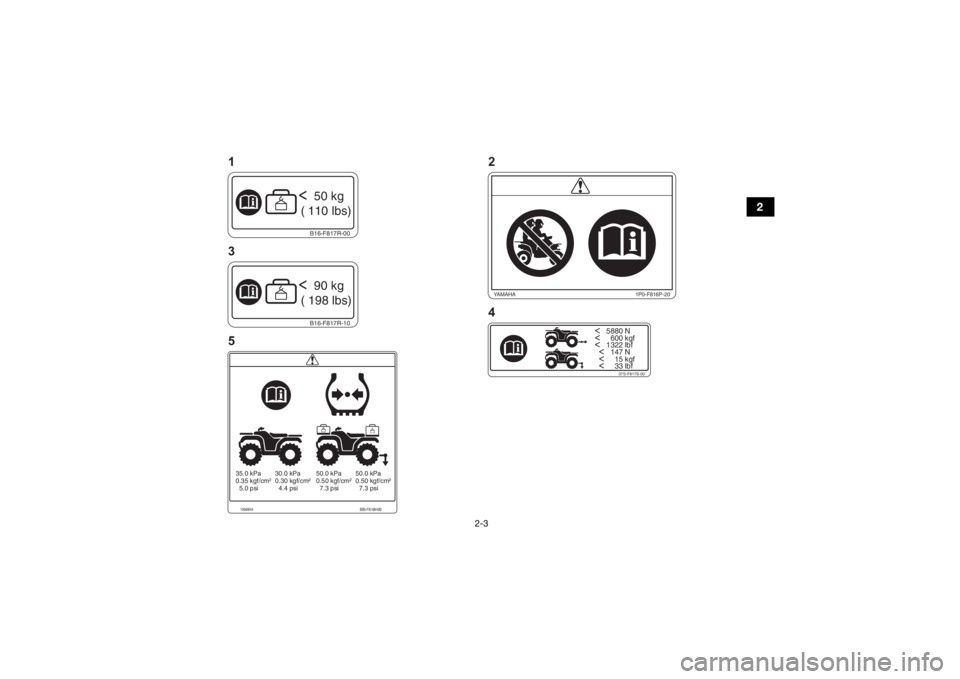

< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
B16-F817R-10< 90 kg
( 198 lbs)B16-F817R-00< 50 kg
( 110 lbs)
1P0-F816P-20
YAMAHA
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi12
3
4
5
UB5K63F0.book Page 3 Monday, October 12, 2020 9:09 AM
Page 16 of 192
2-4
2

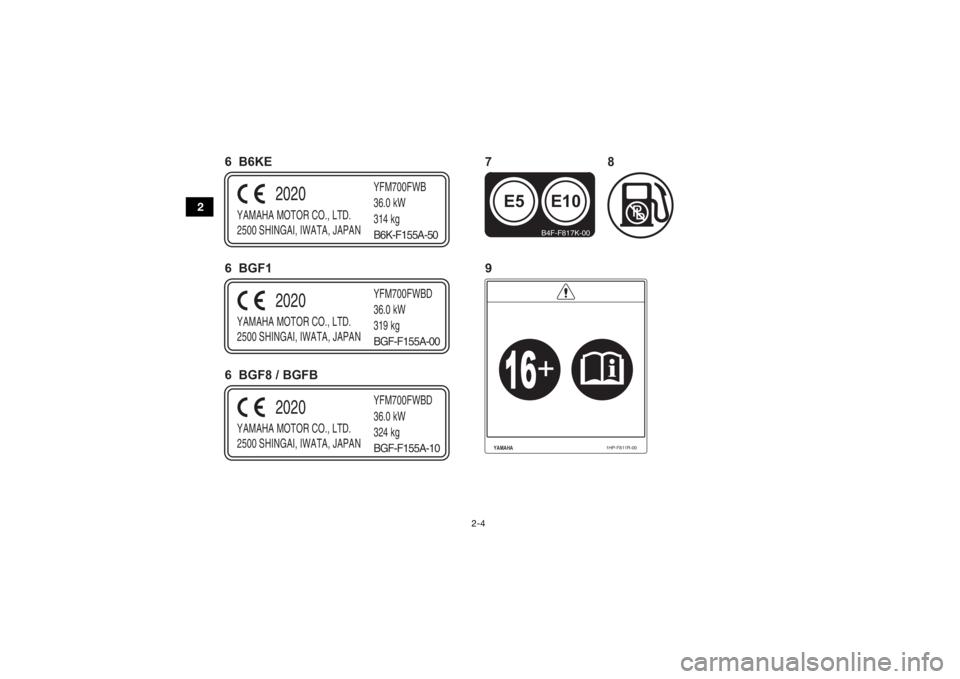

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWBD
36.0 kW
319 kg
2020
BGF-F155A-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWBD
36.0 kW
324 kg
2020
BGF-F155A-10
YAMAHA
1HP-F811R-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM700FWB
36.0 kW
314 kg
2020
B6K-F155A-50
E10
E5
B4F-F817K-00
6 B6KE
6 BGF1
6 BGF8 / BGFB 78
9UB5K63F0.book Page 4 Monday,
October 12, 2020 9:09 AM
Page 17 of 192
2-5
2
1P0-F816R-00
YAMAHA
B4F-F817R-10< 4 kg
( 9 lbs)
BAS-F8459-00
10 11
12
13
UB5K63F0.book Page 5 Monday, October 12, 2020 9:09 AM
Page 18 of 192
2-6

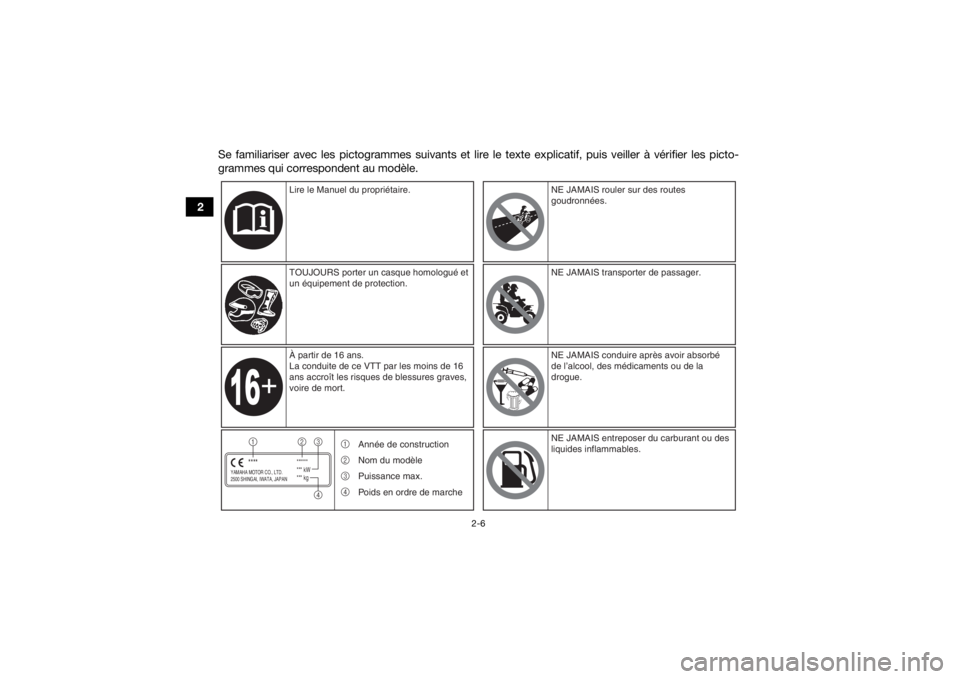

2Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis veiller à vérifier les picto-
grammes qui correspondent au modèle.
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
À partir de 16 ans.
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort.
NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
NE JAMAIS conduire après avoir absorbé
de l’alcool, des médicaments ou de la
drogue.
NE JAMAIS entreposer du carburant ou des
liquides inflammables.
1
2
3
4 Année de construction
Nom du modèle
Puissance max.
Poids en ordre de marche
UB5K63F0.book Page 6 Monday,
October 12, 2020 9:09 AM
Page 19 of 192
2-7
2
E10E5
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi

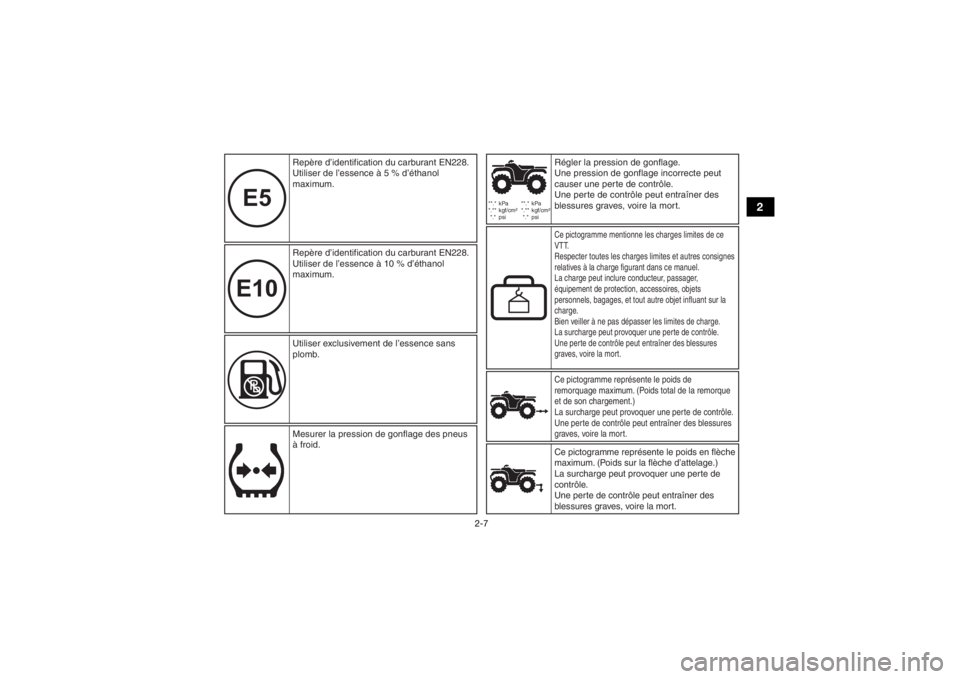

Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la remorque
et de son chargement.)
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.
Repère d’identification du carburant EN228.
Utiliser de l’essence à 10 % d’éthanol
maximum. Repère d’identification du carburant EN228.
Utiliser de l’essence à 5 % d’éthanol
maximum.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid. Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
Ce pictogramme mentionne les charges limites de ce
VTT.
Respecter toutes les charges limites et autres consignes
relatives à la charge figurant dans ce manuel.
La charge peut inclure conducteur, passager,
équipement de protection, accessoires, objets
personnels, bagages, et tout autre objet influant sur la
charge.
Bien veiller à ne pas dépasser les limites de charge.
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.Ce pictogramme représente le poids en flèche
maximum. (Poids sur la flèche d’attelage.)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
UB5K63F0.book Page 7 Monday,
October 12, 2020 9:09 AM
Page 20 of 192
3-1
3
FBU17432
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
FBU27255UN VTT N’EST PAS UN JOUET ET SON UTILI-SATION PEUT S’AVÉRER DANGEREUSE.Un motoquad réagit différemment des autres vé-
hicules, notamment les motos et les voitures. Si
vous ne prenez pas les précautions nécessaires,
vous pouvez rapidement être victime d’une colli-
sion ou d’un capotage, même lors de manœuvres
habituelles telles qu’un virage ou le passage de
collines ou d’obstacles.
Si vous ne suivez pas les instructions, vous ris-
quez DES BLESSURES GRAVES, VOIRE LA
MORT :
Lire attentivement ce manuel et toutes les éti-
quettes, et suivre les procédures d’utilisation
décrites.
Ne jamais conduire un motoquad avant d’avoir
maîtrisé les techniques nécessaires. Il est re-
commandé de suivre des cours de pilotage. Les
débutants doivent être formés par un moniteur certifié. Contacter un concessionnaire moto-
quad agréé pour s’informer des cours de pilo-
tage les plus proches de chez soi.
Toujours respecter les limites d’âge :
– Un jeune de moins de 16 ans ne doit jamais
conduire un motoquad d’une cylindrée de plus
de 90 cm3.
Ne jamais laisser un enfant de moins de 16 ans
conduire un motoquad sans la supervision d’un
adulte, et ne jamais laisser un enfant utiliser lon-
guement un motoquad s’il n’a pas les capacités
de le faire en toute sécurité.
Ne jamais transporter de passagers sur un mo-
toquad.
Ce véhicule est conçu pour une utilisation hors
route uniquement. Ne pas utiliser sur des sur-
faces revêtues, notamment : trottoirs, allées,
parkings, routes revêtues, rues ou autoroutes.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudron-
née. Veiller à bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non goudronnée.UB5K63F0.book Page 1 Monday, October 12, 2020 9:09 AM
