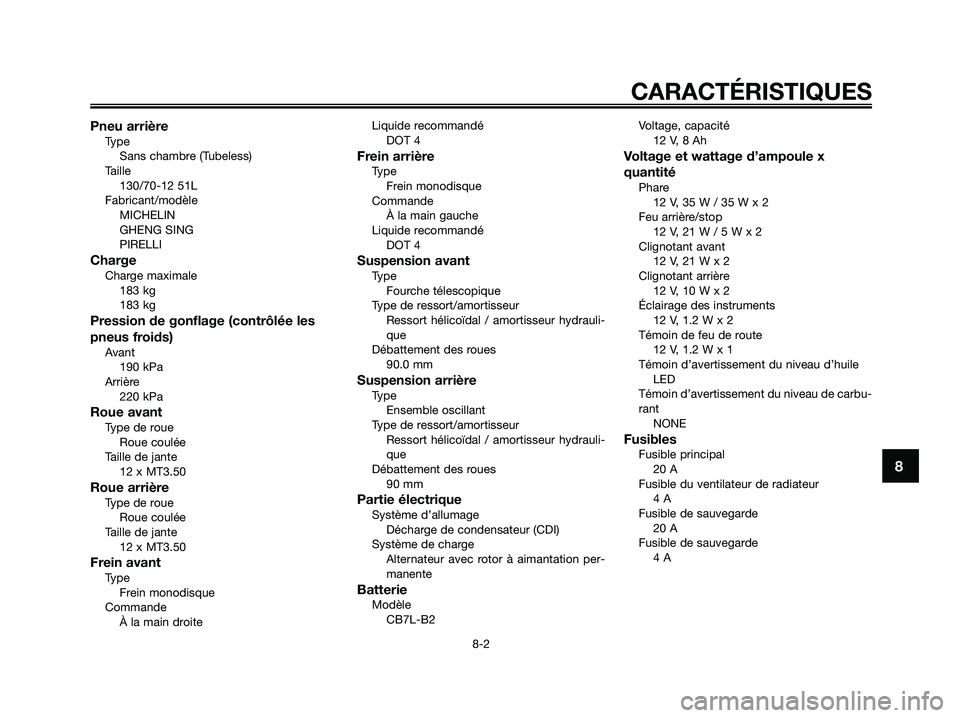

Pneu arrièreType
Sans chambre (Tubeless)
Taille
130/70-12 51L
Fabricant/modèle
MICHELIN
GHENG SING
PIRELLI
ChargeCharge maximale
183 kg
183 kg
Pression de gonflage (contrôlée les
pneus froids)
Avant
190 kPa
Arrière
220 kPa
Roue avantType de roue
Roue coulée
Taille de jante
12 x MT3.50
Roue arrièreType de roue
Roue coulée
Taille de jante
12 x MT3.50
Frein avantType
Frein monodisque
Commande
À la main droiteLiquide recommandé
DOT 4
Frein arrièreType
Frein monodisque
Commande
À la main gauche
Liquide recommandé
DOT 4
Suspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
90.0 mm
Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
90 mm
Partie électriqueSystème d’allumage
Décharge de condensateur (CDI)
Système de charge
Alternateur avec rotor à aimantation per-
manente
BatterieModèle
CB7L-B2Voltage, capacité
12 V, 8 Ah
Voltage et wattage d’ampoule x
quantité
Phare
12 V, 35 W / 35 W x 2
Feu arrière/stop
12 V, 21 W / 5 W x 2
Clignotant avant
12 V, 21 W x 2
Clignotant arrière
12 V, 10 W x 2
Éclairage des instruments
12 V, 1.2 W x 2
Témoin de feu de route
12 V, 1.2 W x 1
Témoin d’avertissement du niveau d’huile
LED
Témoin d’avertissement du niveau de carbu-
rant
NONE
FusiblesFusible principal
20 A
Fusible du ventilateur de radiateur
4 A
Fusible de sauvegarde
20 A
Fusible de sauvegarde
4 A8
CARACTÉRISTIQUES
8-2
5XL-F8199-F3.qxd 19/09/2005 16:28 Página 61

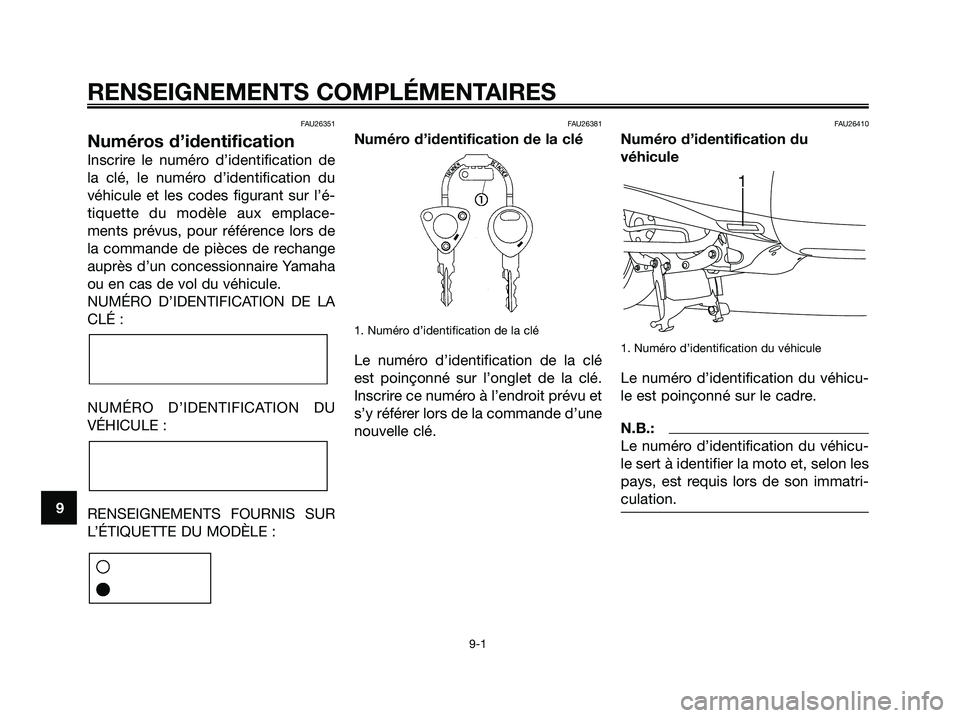

FAU26351
Numéros d’identification
Inscrire le numéro d’identification de
la clé, le numéro d’identification du
véhicule et les codes figurant sur l’é-
tiquette du modèle aux emplace-
ments prévus, pour référence lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha
ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
1. Numéro d’identification de la clé
Le numéro d’identification de la clé
est poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU26410
Numéro d’identification du
véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicu-
le est poinçonné sur le cadre.
N.B.:
Le numéro d’identification du véhicu-
le sert à identifier la moto et, selon les
pays, est requis lors de son immatri-
culation.
1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
5XL-F8199-F3.qxd 20/09/2005 10:23 Página 62

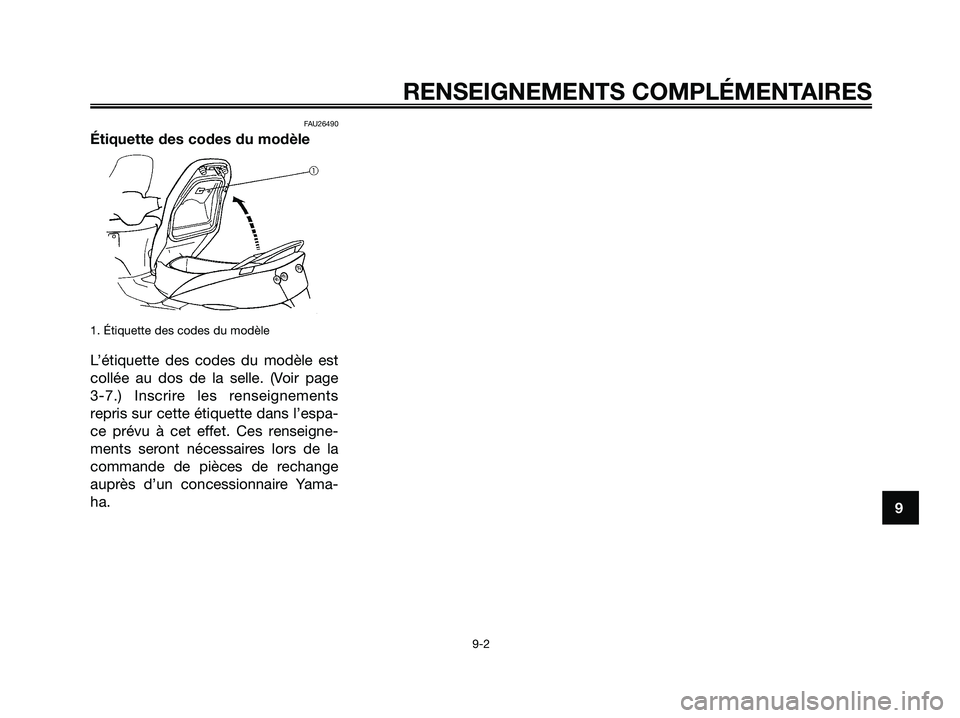

FAU26490
Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée au dos de la selle. (Voir page
3-7.) Inscrire les renseignements
repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la
commande de pièces de rechange
auprès d’un concessionnaire Yama-
ha.
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
5XL-F8199-F3.qxd 19/09/2005 16:28 Página 63

AAccélération et décélération ......................5-2
Alarme antivol (en option) ..........................3-4
BBatterie .....................................................6-18
Béquille latérale..........................................3-8
Bloc de compteur de vitesse .....................3-3
Bouchon de réservoir de carburant ...........3-6
CCarburant ...................................................3-6
Changement du liquide de frein ..............6-16
Combinés de contacteurs .........................3-4
Commandes et instruments ......................2-3
Compartiment de rangement.....................3-7
Compartiment de rangement avant ...........3-7
Contacteur à clé ........................................3-1
Contrôle de la bougie ................................6-6
Contrôle de la direction ...........................6-17
Contrôle de la fourche .............................6-17
Contrôle des plaquettes de frein avant
et arrière.................................................6-15
Contrôle des roulements de roue ............6-18
Contrôle du fonctionnement du contacteur
de béquille latérale ..................................3-9
Contrôle du jeu de câble des gaz............6-12
Contrôle du niveau du liquide de frein ....6-15
Contrôle et lubrification des béquilles
centrale et latérale .................................6-17
Contrôle et lubrification des câbles .........6-16
DDémarrage .................................................5-2
Dépose et repose des caches et
carénages ................................................6-5
Diagnostic de pannes ..............................6-23
EÉlément du filtre à air et du filtre à air
du boîtier de la courroie trapézoïdale....6-11
FFreinage .....................................................5-2
HHuile de couple conique arrière .................6-9
Huile moteur...............................................6-7
IIndicateur de tension de la batterie/de
niveau du carburant.................................3-3
LLevier de frein arrière .................................3-6
Levier de frein avant ..................................3-5
Liquide de refroidissement ......................6-10
MMise en marche d’un moteur froid ............5-1
Montre ........................................................3-4
NNuméros d’identification ............................9-1
PPneus .......................................................6-13
Points à contrôler avant chaque
utilisation..................................................4-2
RRéglage de la garde du levier de frein .....6-15
Réglage des combinés ressort-
amortisseur ..............................................3-8
Réglage du carburateur ...........................6-12
Remisage ...................................................7-3
Remplacement d’une ampoule de
clignotant arrière ou de feu arrière/
stop ........................................................6-22Remplacement d’une ampoule de
clignotant avant .....................................6-21
Remplacement de l’ampoule d’éclairage
de la plaque d’immatriculation ..............6-21
Remplacement de l’ampoule de phare
ou d’une ampoule de clignotant avant..6-20
Remplacement du fusible ........................6-20
Rodage du moteur .....................................5-3
SSchéma de diagnostic de pannes ...........6-24
Selle ...........................................................3-7
Soin ............................................................7-1
Stationnement ............................................5-3
TTableau des entretiens et graissages
périodiques ..............................................6-2
Témoins .....................................................3-1
Trousse de réparation ................................6-1
VVue droite ...................................................2-2
Vue gauche ................................................2-1
TABLE DES MATIÈRES
5XL-F8199-F3.qxd 19/09/2005 16:28 Página 64

5XL-F8199-F3.qxd 19/09/2005 16:28 Página 65

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2005.09-Bengar Gràfiques, S.L.
(F)
5XL-F8199-F3.qxd 19/09/2005 16:28 Página 66
