YAMAHA MAJESTY 250 2002 Betriebsanleitungen (in German)

3. Die Streuscheibe der Kennzeichen-
leuchte abschrauben.
12
1. Kennzeichenleuchte
1. Schraube (×2)
6-41
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03621
Kennzeichenleuchten-Lampe
auswechselnKennzeichenleuchten-Lampe auswechseln1. Den Roller auf den Hauptständer
stellen.
2. Das Verkleidungsteil C abnehmen;
siehe dazu Seite 6-10
3. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
1
1. Lampenfassung
5SJ-28199-G0 2/12/02 2:08 PM Page 90

6-42
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03087
FehlersucheFehlersucheObwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsberei-
che vorzunehmen. Reparaturarbeiten
sollten jedoch unbedingt von einem
YAMAHA-Händler ausgeführt werden,
denn nur dieser bietet das Know-how, die
Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer
Hersteller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat. 4. Die defekte Lampe herausziehen.
5. Die neue Lampe einsetzen.
6. Die Streuscheibe festschrauben.
GC000108
dDDie Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.7. Das Verkleidungsteil montieren.
1
1. Lampe (Kennzeichenleuchte)
5SJ-28199-G0 2/12/02 2:08 PM Page 91

6-43
Regelmäßige Wartung und kleinere Reparaturen
6
GAU01581
FehlersuchdiagrammeFehlersuchdiagrammeBei Startproblemen und mangelnder Motorleistung
GW000125
WBei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zündkerze heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerze erneuern.
Vom YAMAHA-Händler prüfen lassen.Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
5SJ-28199-G0 2/12/02 2:08 PM Page 92

6-44
Regelmäßige Wartung und kleinere Reparaturen
6
Bei Motorüberhitzung
GW000070
W8Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn aus-
tretender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel
erst nach Abkühlen des Motors öffnen.
8Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerver-
schlußdeckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restli-
che Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im
Gegenuhrzeigersinn abschrauben.Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf Undichtigkeit
prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
5SJ-28199-G0 2/12/02 2:08 PM Page 93

5SJ-28199-G0 2/12/02 2:08 PM Page 94

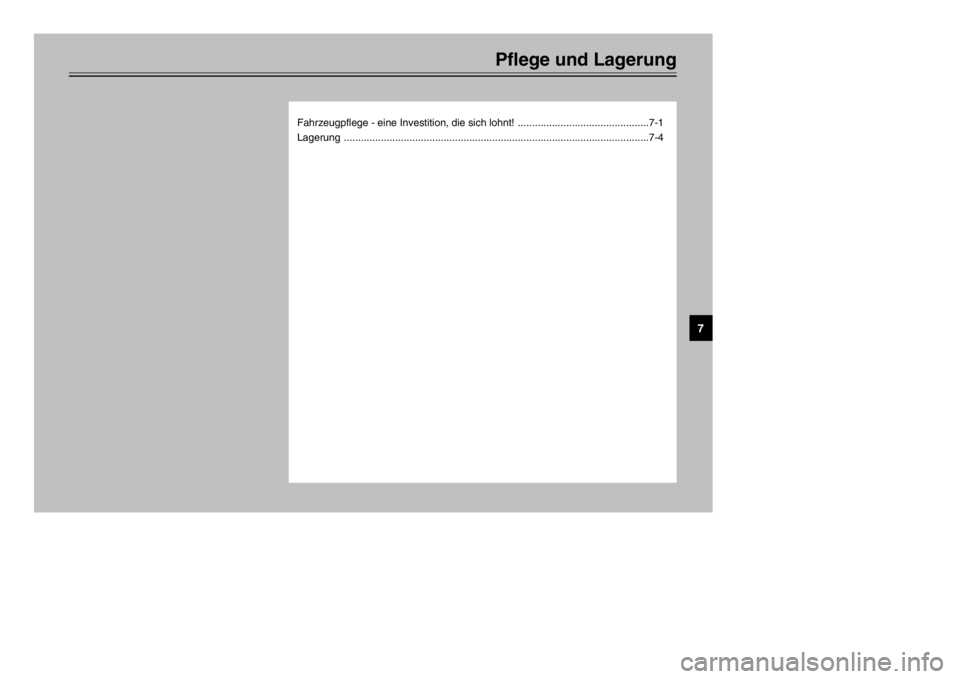

Pflege und Lagerung
Fahrzeugpflege - eine Investition, die sich lohnt! ..............................................7-1
Lagerung ...........................................................................................................7-4
7
5SJ-28199-G0 2/12/02 2:08 PM Page 95

7-1
GAU03434
Pflege und Lagerung
7
Fahrzeugpflege - eine
Investition, die sich lohnt!PflegeDie „Faszination Motorrad“ basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil:
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der
Motorrad-Auspuffanlage unangenehm
auf. Gegen Schönheitsfehler können Sie
durch gekonnte Pflege allerdings viel tun.
Außerdem sollten Sie eines bedenken:
YAMAHA kann eine Gewährleistung nur
dann übernehmen, wenn Sie Ihren Roller
auch angemessen pflegen. Denn obwohl
nur hochwertige Materialien verwendet
werden, sind nicht alle Bauteile absolut
korrosionssicher. Deshalb geben wir hier
wichtige Hinweise, wie Ihr Roller behan-
delt werden muß, um dauerhaft gut in
Form zu bleiben.Vorbereitung für die Wäsche
1. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder - auch der Zündker-
zenstecker - und Abdeckkappen fest
sitzen, damit dort ebenfalls keine
Feuchtigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kalt-
reiniger mit dem Pinsel auftragen,
wenn keine Gummidichtungen in der
Nähe liegen. Diese könnten sonst
rasch aushärten und ihre Dichtwir-
kung verlieren. Auch von den Rad-
achsen sollte Kaltreiniger ferngehal-
ten werden.Wäsche
GCA00011
dD8Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar
sehr gut, aber sie können bei be-
sonders langem Einwirken unter
Umständen die metallische Ober-
fläche angreifen. Deshalb raten
wir von Felgenreinigern ab. Auf
keinen Fall dürfen sie bei Drahts-
peichenrädern zum Einsatz kom-
men. Wenn Sie solche Reiniger
trotzdem verwenden: Nach der
empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr
gut mit Wasser spülen, trocknen
und anschließend mit einem Kor-
rosionsschutz (Sprühwachs oder
-öl) versehen.
8Starke Reiniger verhalten sich
auch aggressiv gegenüber Kunst-
stoffen und Gummibauteilen.
Verkleidungsteile, Radabdeck-
kungen, Lampengläser, Lenker-
griffe usw. sollten lediglich mit
einem sauberen weichen Lappen
bzw. Schwamm und Wasser be-
handelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
5SJ-28199-G0 2/12/02 2:08 PM Page 96

7-2
Pflege und Lagerung
7
8Niemals folgende Mittel bzw.
einen mit diesen Mitteln ange-
feuchteten Lappen oder Schwamm
benutzen: alkalische oder stark
säurehaltige Reinigungsmittel,
Lösungsmittel, Benzin, Rost-
schutz- oder -entfernungsmittel,
Brems- oder Kühlflüssigkeit,
Batteriesäure.
8Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Sogen-
annte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen
drücken häufig Feuchtigkeit in
Radlager, elektrische Steckver-
bindungen, Instrumente, Armatu-
ren, Scheinwerfer, Brems- und
Blinkleuchten, Entlüftungsöffnun-
gen und -schläuche, Dichtringe
(an Telegabel, Schwingenlagern
und Getriebewellen) sowie Brems-
zylinder.8Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen,
und ein harter Schwamm kann
Kratzer verursachen. Kunststoff-
reiniger vor dem ersten Einsatz
am besten an einer nicht im Blick-
feld liegenden Stelle testen, ob er
Scheuerspuren hinterläßt.
Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm lö-
sen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche
Stellen mit einer Bürste reinigen. Insekten
lassen sich leicht entfernen, wenn zuvor
ein nasses Tuch oder Spezialmittel einige
Minuten die Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in
KüstennäheNach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meerwasser und salzhaltige
Luft beschleunigen Korrosion.1. Den Roller abkühlen lassen und
dann kalt abspülen oder mit einer
Seifenlauge abwaschen.
GCA00012
dDWarmes Wasser verstärkt das aggres-
sive Verhalten von Salz.2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
5SJ-28199-G0 2/12/02 2:08 PM Page 97

7-3
Pflege und Lagerung
7
Nach der Wäsche
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt na-
türlich auch für Auspuffanlagen. Ins-
besondere Edelstahlauspuffanlagen
können durch Polieren von Ver-
färbungen (thermisch bedingte An-
lauffarben) sowie hartnäckigen
Flecken befreit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs
oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprüh-
öl reinigen.
5. Steinschläge, Scheuerstellen und
andere kleine Lackschäden mit Farb-
lack ausbessern bzw. mit Klarlack
versiegeln.6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.
7. Den Roller vollständig trocknen (las-
sen), bevor es untergestellt oder
abgedeckt wird.
GWA00002
W8Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht
Gefahr.
8Anschließend vorsichtig mit dem
Roller losfahren, eine Bremsprobe
machen und verhalten in Kurven
einfahren.
GCA00013
dD8Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.
8Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
8Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.HINWEIS:Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler.
5SJ-28199-G0 2/12/02 2:08 PM Page 98

7-4
Pflege und Lagerung
7
LagerungLagerungKurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um ihn vor
Staub zu schützen.
GCA00015
dD8Stellen Sie einen nassen Roller
niemals in eine unbelüftete Gara-
ge oder decken ihn mit einer Plane
ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge
haben.
8Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhal-
tige Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
Stillegung
Möchten Sie Ihren Roller für mehr als
zwei Monate aus dem Verkehr ziehen,
sollten folgende Schutzvorkehrungen
getroffen werden, um Schäden und
Korrosion zu verhindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf „OFF“
stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßschraube
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.5. Zum Vermeiden von Korrosion im
Motor die folgenden Schritte aus-
führen:
a) Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b) Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einflie-
ßen lassen.
c) Die Zündkerze mit aufgestecktem
Zündkerzenstecker an Masse le-
gen, um Funkenbildung zu verhin-
dern.
d) Den Motor mit dem Starter (ggf.
Kickstarter) etwa fünf Sekunden
durchdrehen lassen, damit das Öl
an Zylinder, Kolben usw. gelangt.
e) Die Zündkerze einschrauben und
dann den Zündkerzenstecker auf-
stecken.
GWA00003
WSchritt 5. c unbedingt beachten, um
Verletzung durch Hochspannung vor-
zubeugen.
5SJ-28199-G0 2/12/02 2:08 PM Page 99
