6-41
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
3. Desmonte el casquillo (con la
bombilla) girándolo en el sentido
contrario al de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario al
de las agujas del reloj.
5. Introduzca una nueva bombilla en
el casquillo, empújela hacia aden-
tro y luego gírela en el sentido de
las agujas del reloj hasta que se
detenga.
6. Monte el casquillo (con la bombi-
lla) girándolo en el sentido de las
agujas del reloj.
7. Monte el carenado.
1
1. Casquillo
3. Desmonte la óptica de la luz de la
matrícula extrayendo los tornillos.
12
1.Óptica de la luz de la matrícula
2. Tornillo (×2)
SAU03621
Cambio de la bombilla de la
luz de la matrícula
Bombilla de la luz de la matrícula, sustitución
1. Coloque el scooter sobre el caba-
llete central.
2. Desmonte el carenado C. (Véanse
en la página 6-10 las instrucciones
para desmontar y montar el care-
nado.)
5SJ-28199-S1 7/11/02 11:24 AM Page 90

6-42
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
4. Extraiga la bombilla fundida tiran-
do de ella.
5. Introduzca una nueva bombilla en
el casquillo.
6. Monte la óptica colocando los tor-
nillos.
SC000108
bB
No apriete excesivamente los torni-
llos, ya que puede romperse la ópti-
ca.
7. Monte el carenado.
1
1. Bombilla
SAU03087
Identificación de averíasIdentificación de averías
Aunque las scooters Yamaha son objeto
de una completa revisión antes de salir
de fábrica, pueden surgir problemas
durante su utilización. Cualquier pro-
blema en los sistemas de combustible,
compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar
una disminución de la potencia.
Los siguientes cuadros de identifica-
ción de averías constituyen un procedi-
miento rápido y fácil para comprobar
esos sistemas vitales por si mismo. No
obstante, si es necesario realizar cual-
quier reparación de la scooter, llévela a
un concesionario Yamaha cuyos técni-
cos cualificados disponen de las herra-
mientas, experiencia y conocimientos
necesarios para reparar correctamente
la scooter.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden pare-
cerse a los repuestos Yamaha pero a
menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
5SJ-28199-S1 7/11/02 11:24 AM Page 91

6-43
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU01581
Cuadros de identificación de averíasCuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motorSW000125
Xr
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte la bujía y
compruebe los electrodos.Mojada
SecaLímpielas con un trapo seco y corrija la
distancia entre electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.
5SJ-28199-S1 7/11/02 11:24 AM Page 92

6-44
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Recalentamiento del motorSW000070
Xr
8No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de
líquido y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
8Después de quitar el tornillo de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre
él; luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere
toda la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el senti-
do contrario al de las agujas del reloj y luego extráigalo.
NOTA:
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por
el líquido refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto. El nivel de líquido refrigerante está
bajo. Verifique si existen fugas en
el sistema de refrigeración.
No hay
fugas.Hay una
fuga.
Haga revisar y reparar el sistema
de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se recalienta de nuevo
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
5SJ-28199-S1 7/11/02 11:24 AM Page 93

5SJ-28199-S1 7/11/02 11:24 AM Page 94

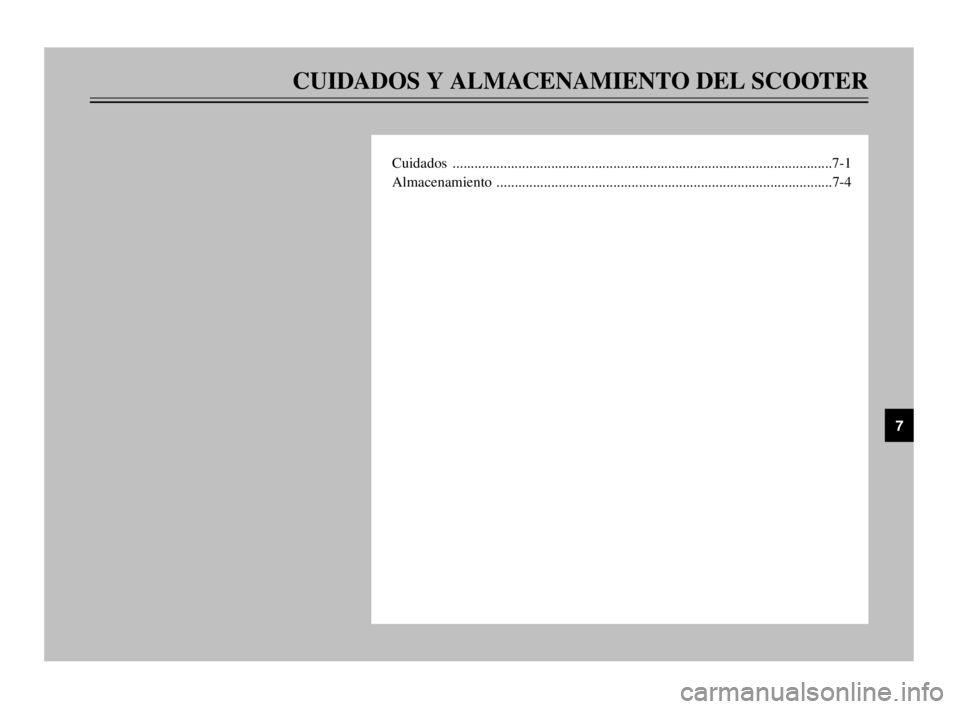

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
Cuidados ........................................................................................................7-1
Almacenamiento ............................................................................................7-4
7
5SJ-28199-S1 7/11/02 11:24 AM Page 95

7-1
SAU03434
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
CuidadosCuidados
Si bien el diseño abierto de un scooter
revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo de
escape oxidado puede pasar desaperci-
bido en un coche, pero afea el aspecto
general de un scooter. El cuidado fre-
cuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que
además mantiene la buena imagen del
scooter, prolonga su vida útil y optimi-
za sus prestaciones.Antes de limpiarla
1. Cubra la salida del silenciador con
una bolsa de plástico cuando el
motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los aco-
pladores y conectores eléctricos,
incluidas las tapas de bujía, estén
bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,
con un desengrasador y un cepillo,
pero no aplique nunca tales pro-
ductos sobre los sellos, las juntas y
los ejes de las ruedas. Enjuague
siempre la suciedad y el desengra-
sador con agua.LimpiezaSCA00011
bB
8No utilice limpiadores de ruedas
con alto contenido de ácido,
especialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de elimi-
nar, no deje el limpiador sobre la
zona afectada durante más tiem-
po del que figure en las instruc-
ciones. Asimismo, enjuague
completamente la zona con
agua, séquela inmediatamente y
a continuación aplique un pro-
tector en aerosol contra la corro-
sión.
8Una limpieza inadecuada puede
dañar parabrisas, carenados,
paneles y otras piezas de plásti-
co. Para limpiar el plástico utili-
ce únicamente un trapo suave y
limpio o un esponja con un
detergente suave y agua.
5SJ-28199-S1 7/11/02 11:24 AM Page 96

7-2
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
8No utilice productos químicos
fuertes para las piezas de plásti-
co. Evite utilizar trapos o espon-
jas que hayan estado en contacto
con productos de limpieza fuer-
tes o abrasivos, disolventes o
diluyentes, combustible (gasoli-
na), desoxidantes o antioxidan-
tes, líquido de frenos, anticonge-
lante o electrólito.
8No utilice aparatos de lavado a
alta presión o limpiadores de
chorro de vapor, ya que provo-
can infiltraciones y deterioro en
las zonas siguientes: juntas (de
cojinetes de rueda y basculante,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores
y luces), tubos respiraderos y
tubos de ventilación.8En los scooters dotados de para-
brisas: No utilice limpiadores
fuertes o esponjas duras que
pueden deslucirlos o rayarlos.
Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña pieza oculta para ase-
gurarse de que no deja marcas.
Si se raya el parabrisas, utilice
un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda
y limpia, aclarando luego completa-
mente con agua limpia. Utilice un cepi-
llo de dientes o de botellas para limpiar
los lugares de difícil acceso. La sucie-
dad incrustada y los insectos se elimi-
narán más fácilmente si se cubre la
zona con un trapo húmedo durante
unos minutos antes de limpiarla.Después de utilizar
la con lluvia, junto
al mar o en calles donde se haya espar-
cido sal
La sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en com-
binación con el agua; observe el proce-
dimiento siguiente cada vez que utilice
el scooter con lluvia, junto al mar o en
calles donde se haya esparcido sal.
NOTA:
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor
se haya enfriado.
SCA00012
bB
No utilice agua caliente, ya que
incrementa la acción corrosiva de la
sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, incluidas
las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5SJ-28199-S1 7/11/02 11:24 AM Page 97

7-3
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
Después de la limpieza
1. Seque el scooter con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de escape.
(Con el abrillantador puede inclu-
so eliminarse la decoloración tér-
mica de los sistemas de escape de
acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
4. Utilice aceite en aerosol como lim-
piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras,
etc.6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA00002
Xr
8Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie los
discos y los forros de freno con
un limpiador normal de frenos
de disco o acetona, y lave los
neumáticos con agua tibia y un
detergente suave.
8Antes de utilizar el scooter prue-
be los frenos y su comporta-
miento en los cruces.
SCA00013
bB
8Aplique aceite en aerosol y cera
de forma moderada, eliminando
los excesos.
8No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto
adecuado para su mantenimien-
to.
8Evite el uso de compuestos abri-
llantadores abrasivos que pue-
den desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
5SJ-28199-S1 7/11/02 11:24 AM Page 98

7-4
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
AlmacenamientoAlmacenamiento
Periodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjala
contra el polvo con una funda porosa.
SCA00015
bB
8Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté moja-
do, el agua y la humedad pene-
trarán en su interior y se oxida-
rá.
8Para prevenir la corrosión, evite
sótanos húmedos, establos (por
la presencia de amoníaco) y
lugares en los que se almacenen
productos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
2. Vacíe la cubeta del flotador del
carburador aflojando el tornillo de
drenaje; evitará así la acumulación
de posos de gasolina. Vierta en el
depósito de gasolina la gasolina
que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina (si
dispone de él) para evitar que el
depósito se oxide y la gasolina se
deteriore.
4. Observe los pasos siguientes para
proteger el cilindro, los aros de
pistón, etc. contra la corrosión.a. Desmonte la tapa de la bujía y
la bujía.
b. Vierta una cucharada de las de
té de aceite de motor por el ori-
ficio de la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las
chispas durante el paso siguien-
te.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así
se cubrirá la pared del cilindro
con aceite.)
e. Desmonte la tapa de bujía de la
bujía y monte ésta y su tapa.
SWA00003
Xr
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de
la bujía cuando haga girar el motor.
5SJ-28199-S1 7/11/02 11:24 AM Page 99
