FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-sura del necessario.
HAU36752

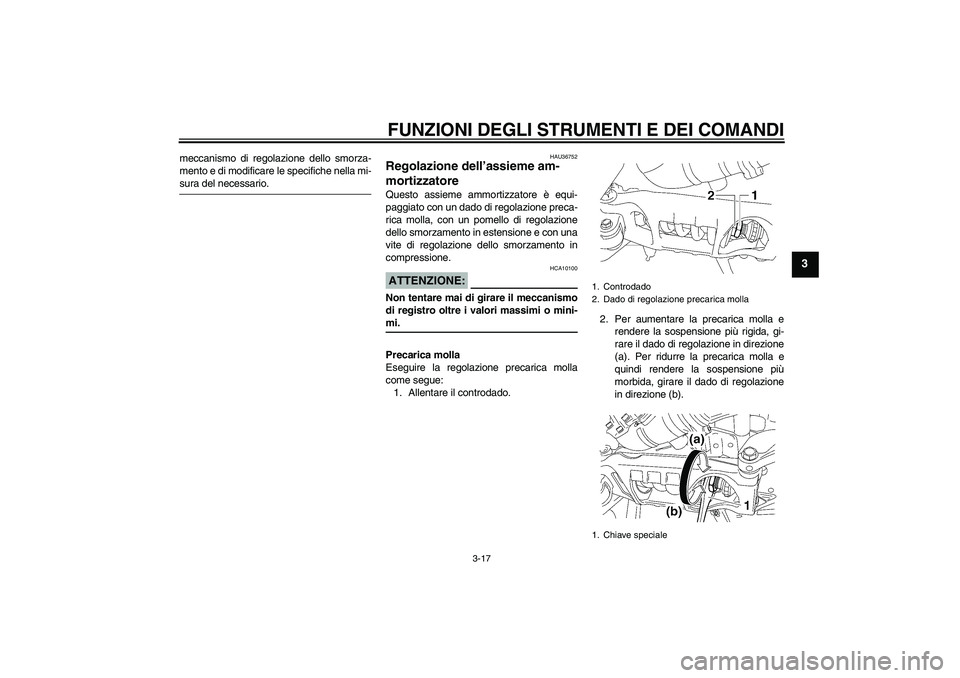

Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con un dado di regolazione preca-
rica molla, con un pomello di regolazione
dello smorzamento in estensione e con una
vite di regolazione dello smorzamento in
compressione.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Precarica molla
Eseguire la regolazione precarica molla
come segue:
1. Allentare il controdado.2. Per aumentare la precarica molla e
rendere la sospensione più rigida, gi-
rare il dado di regolazione in direzione
(a). Per ridurre la precarica molla e
quindi rendere la sospensione più
morbida, girare il dado di regolazione
in direzione (b).
1. Controdado
2. Dado di regolazione precarica molla
1. Chiave speciale
U5YUH3H0.book Page 17 Wednesday, September 19, 2007 5:21 PM

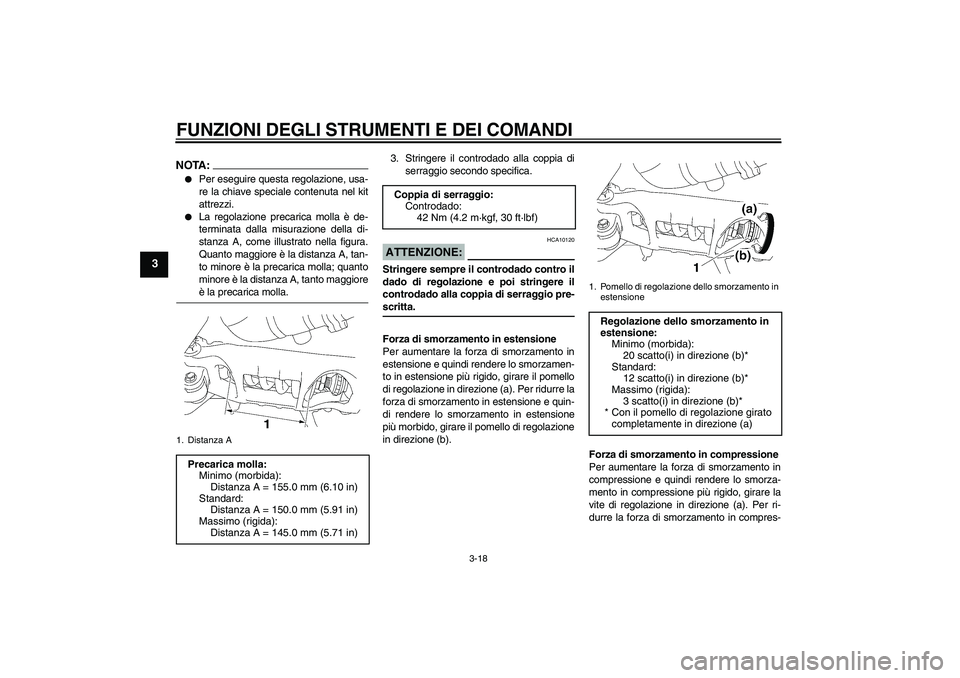

Page 32 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
NOTA:
Per eseguire questa regolazione, usa-
re la chiave speciale contenuta nel kit
attrezzi.
La regolazione precarica molla è de-
terminata dalla misurazione della di-
stanza A, come illustrato nella figura.
Quanto maggiore è la distanza A, tan-
to minore è la precarica molla; quanto
minore è la distanza A, tanto maggioreè la precarica molla.3. Stringere il controdado alla coppia di
serraggio secondo specifica.
ATTENZIONE:
HCA10120
Stringere sempre il controdado contro il
dado di regolazione e poi stringere il
controdado alla coppia di serraggio pre-scritta.
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare il pomello
di regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare il pomello di regolazione
in direzione (b).
Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ri-
durre la forza di smorzamento in compres-
1. Distanza APrecarica molla:
Minimo (morbida):
Distanza A = 155.0 mm (6.10 in)
Standard:
Distanza A = 150.0 mm (5.91 in)
Massimo (rigida):
Distanza A = 145.0 mm (5.71 in)
Coppia di serraggio:
Controdado:
42 Nm (4.2 m·kgf, 30 ft·lbf)
1. Pomello di regolazione dello smorzamento in
estensioneRegolazione dello smorzamento in
estensione:
Minimo (morbida):
20 scatto(i) in direzione (b)*
Standard:
12 scatto(i) in direzione (b)*
Massimo (rigida):
3 scatto(i) in direzione (b)*
* Con il pomello di regolazione girato
completamente in direzione (a)
U5YUH3H0.book Page 18 Wednesday, September 19, 2007 5:21 PM
Page 33 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3

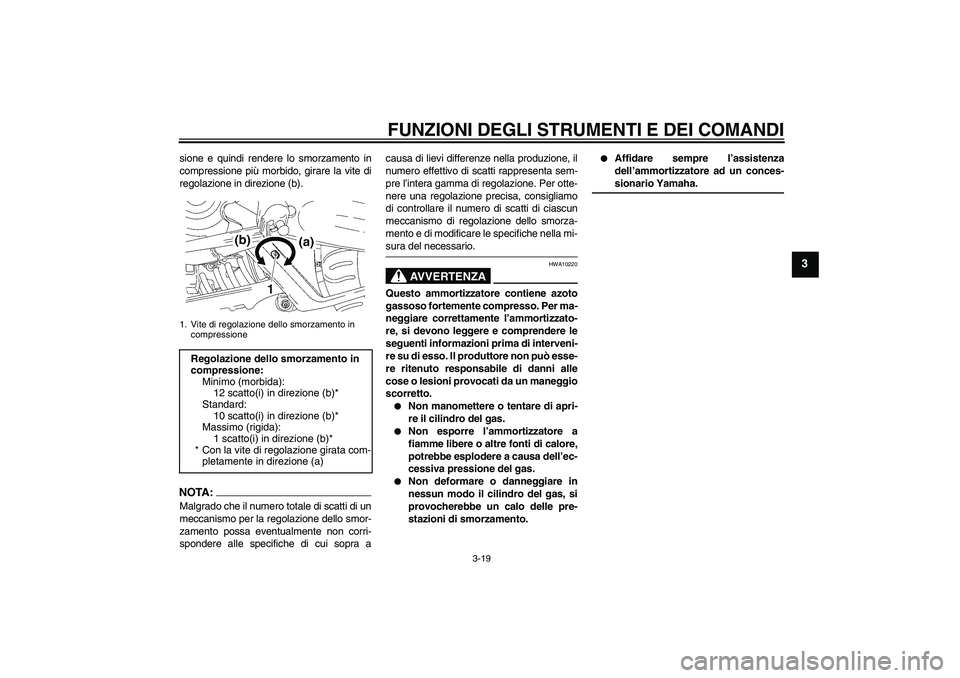

sione e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).NOTA:Malgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra acausa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.
Non manomettere o tentare di apri-
re il cilindro del gas.
Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
1. Vite di regolazione dello smorzamento in
compressioneRegolazione dello smorzamento in
compressione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
U5YUH3H0.book Page 19 Wednesday, September 19, 2007 5:21 PM
Page 34 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
HAU36700

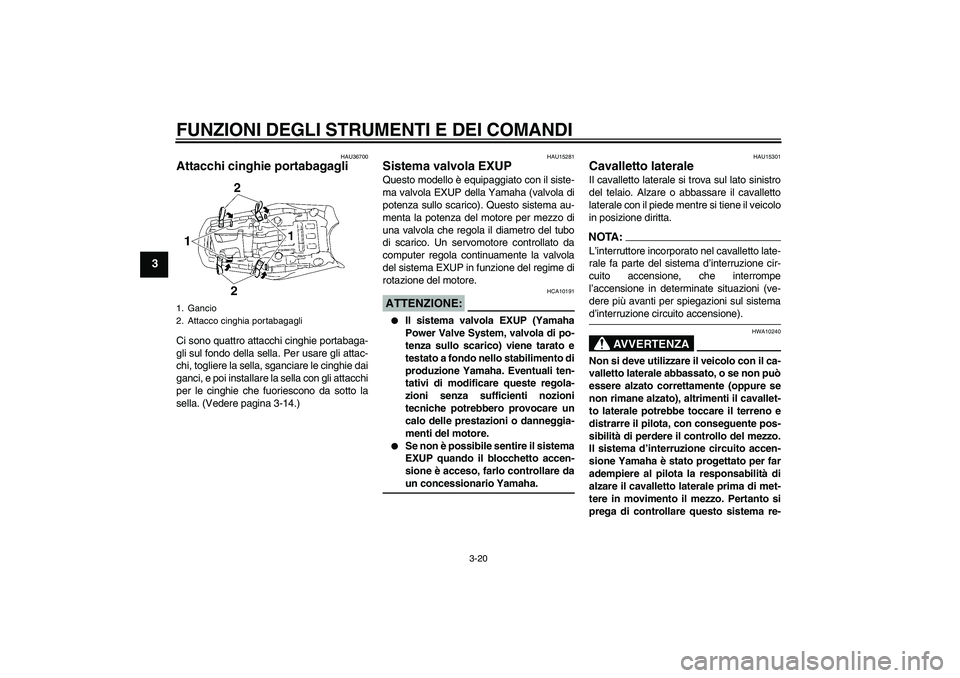

Attacchi cinghie portabagagli Ci sono quattro attacchi cinghie portabaga-
gli sul fondo della sella. Per usare gli attac-
chi, togliere la sella, sganciare le cinghie dai
ganci, e poi installare la sella con gli attacchi
per le cinghie che fuoriescono da sotto la
sella. (Vedere pagina 3-14.)
HAU15281
Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE:
HCA10191
Il sistema valvola EXUP (Yamaha
Power Valve System, valvola di po-
tenza sullo scarico) viene tarato e
testato a fondo nello stabilimento di
produzione Yamaha. Eventuali ten-
tativi di modificare queste regola-
zioni senza sufficienti nozioni
tecniche potrebbero provocare un
calo delle prestazioni o danneggia-
menti del motore.
Se non è possibile sentire il sistema
EXUP quando il blocchetto accen-
sione è acceso, farlo controllare daun concessionario Yamaha.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
1. Gancio
2. Attacco cinghia portabagagliU5YUH3H0.book Page 20 Wednesday, September 19, 2007 5:21 PM

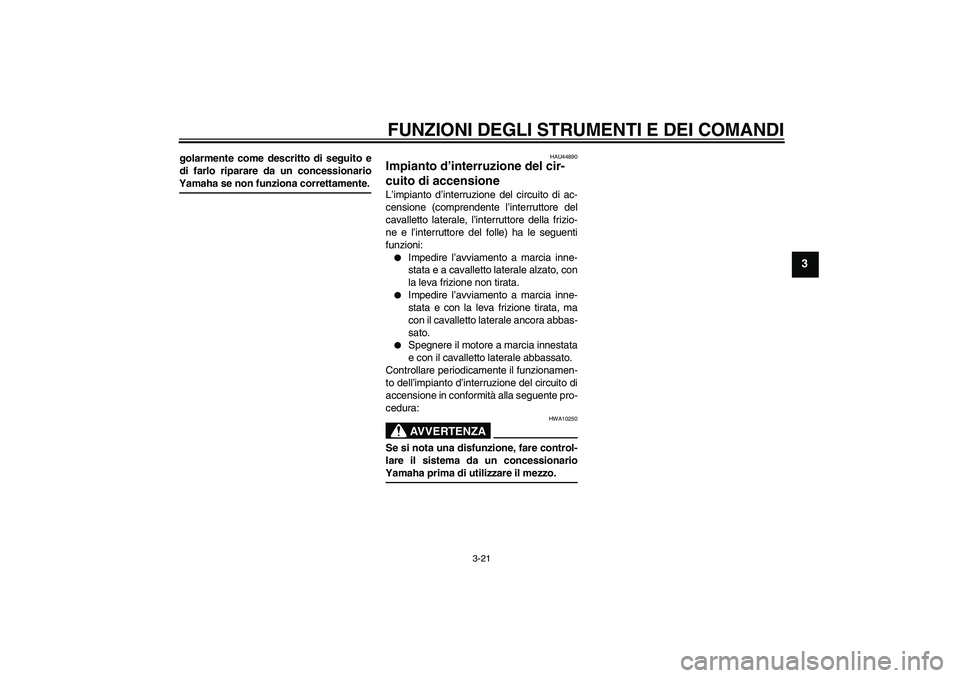

Page 35 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
golarmente come descritto di seguito e
di farlo riparare da un concessionarioYamaha se non funziona correttamente.
HAU44890
Impianto d’interruzione del cir-
cuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.
U5YUH3H0.book Page 21 Wednesday, September 19, 2007 5:21 PM
Page 36 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3

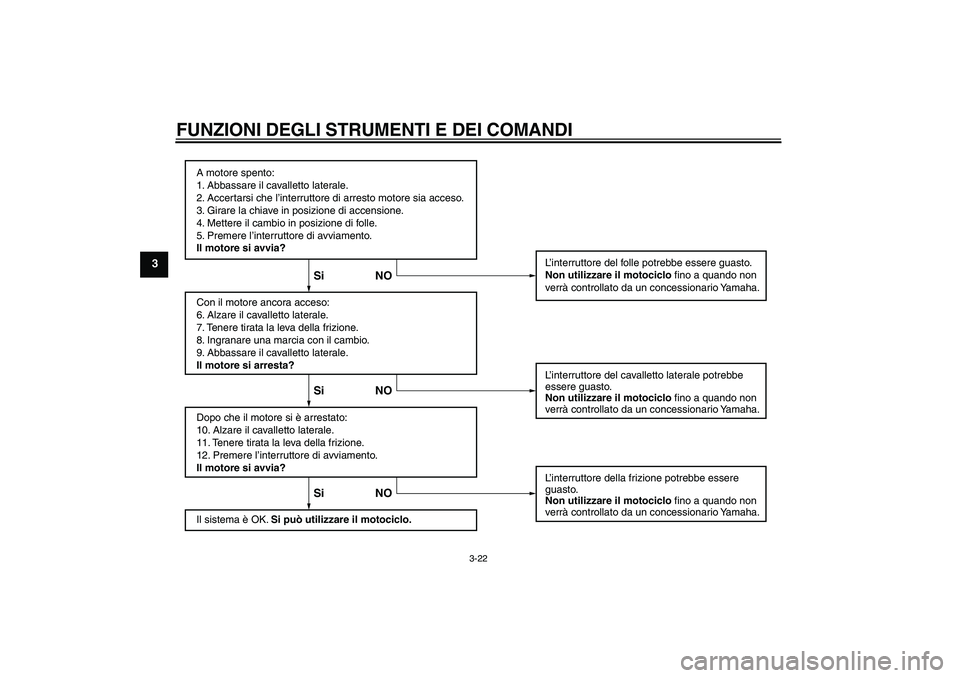

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
U5YUH3H0.book Page 22 Wednesday, September 19, 2007 5:21 PM
Page 37 of 90
CONTROLLI PRIMA DELL’UTILIZZO4-1
4
HAU15593

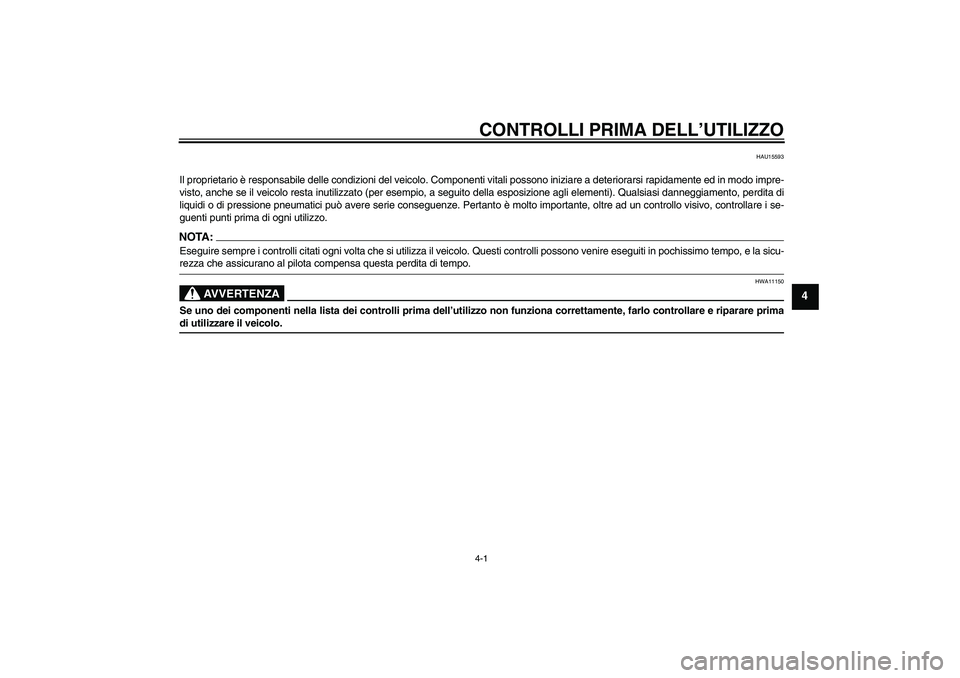

Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i se-
guenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.
U5YUH3H0.book Page 1 Wednesday, September 19, 2007 5:21 PM
Page 38 of 90
CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
HAU15605

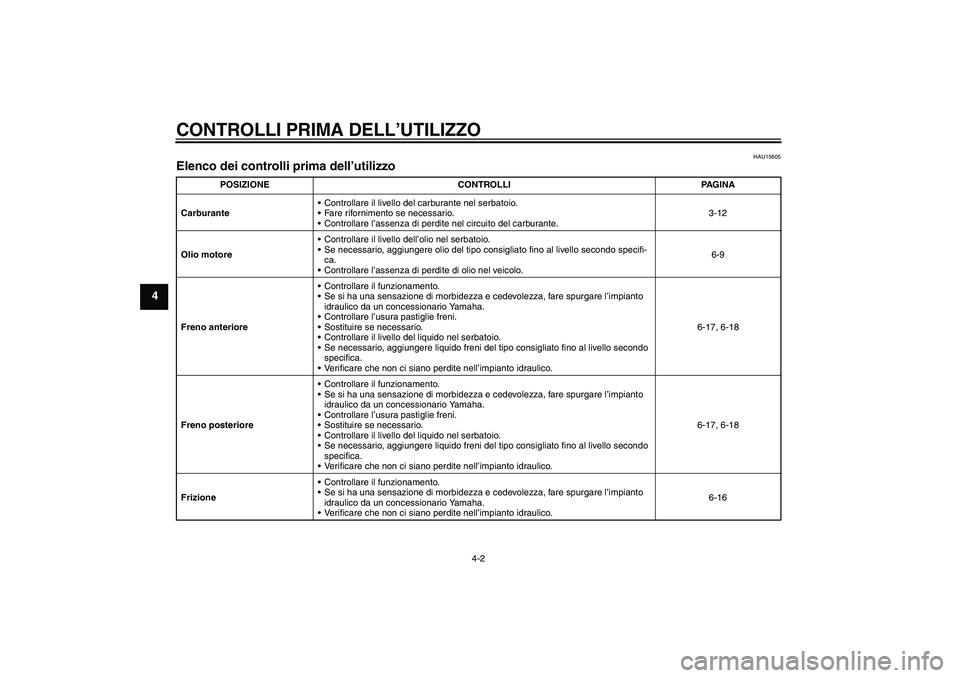

Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-12
Olio motoreControllare il livello dell’olio nel serbatoio.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-9
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18
FrizioneControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Verificare che non ci siano perdite nell’impianto idraulico.6-16
U5YUH3H0.book Page 2 Wednesday, September 19, 2007 5:21 PM
Page 39 of 90

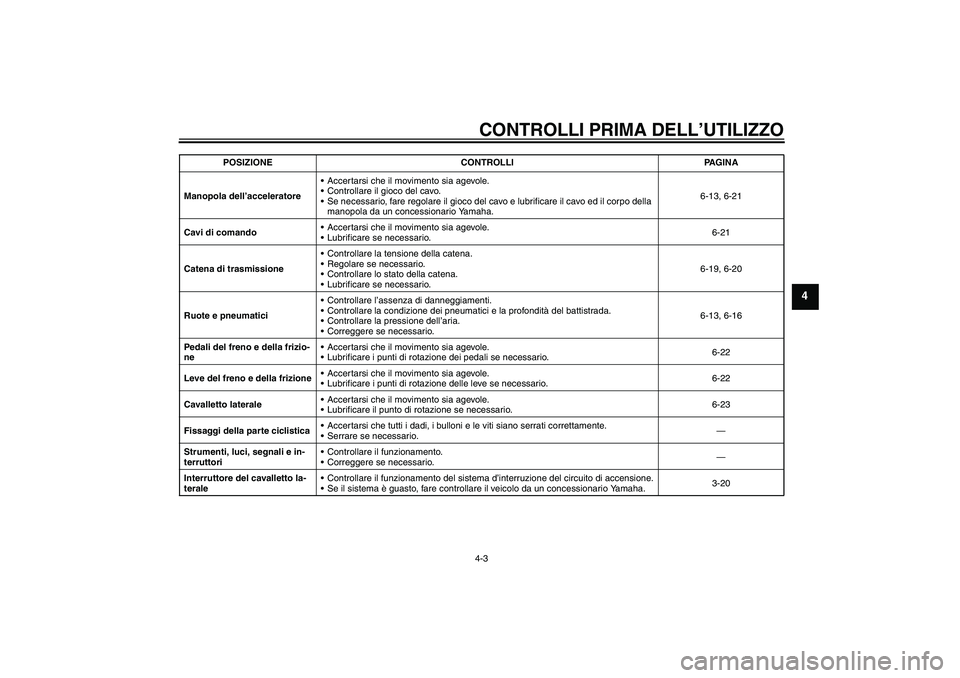

CONTROLLI PRIMA DELL’UTILIZZO4-3
4
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-13, 6-21
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-21
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-19, 6-20
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-13, 6-16
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-22
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-22
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-23
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-20 POSIZIONE CONTROLLI PAGINA
U5YUH3H0.book Page 3 Wednesday, September 19, 2007 5:21 PM
Page 40 of 90

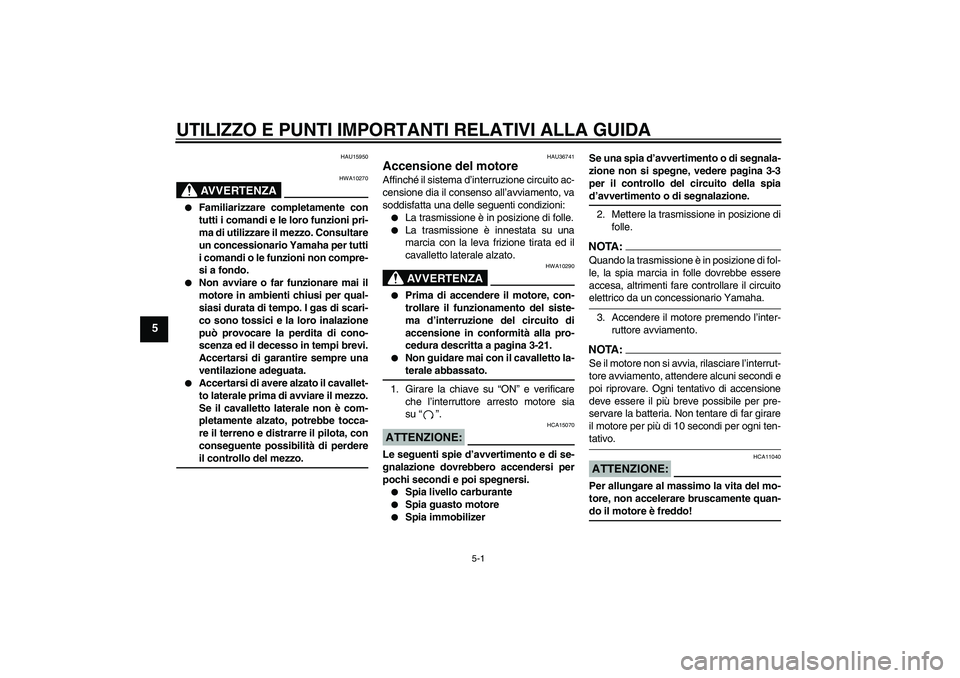

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15950
AVVERTENZA
HWA10270
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdereil controllo del mezzo.
HAU36741
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.
La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-21.
Non guidare mai con il cavalletto la-terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
ATTENZIONE:
HCA15070
Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.
Spia livello carburante
Spia guasto motore
Spia immobilizerSe una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spia
d’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione di
folle.NOTA:Quando la trasmissione è in posizione di fol-
le, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuitoelettrico da un concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.NOTA:Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-tativo.ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
U5YUH3H0.book Page 1 Wednesday, September 19, 2007 5:21 PM
