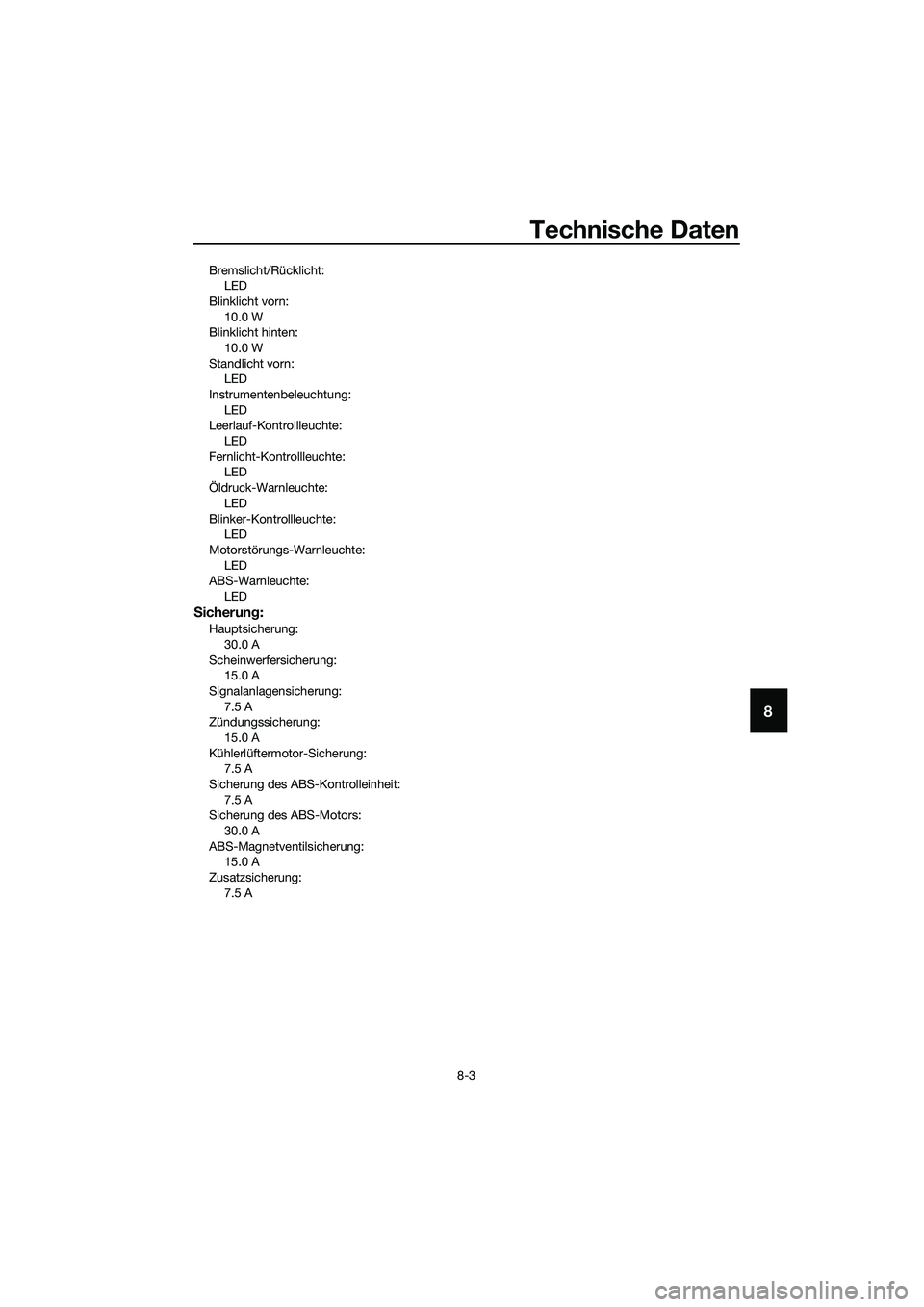

Technische Daten
8-3
8
Bremslicht/Rücklicht:LED
Blinklicht vorn: 10.0 W
Blinklicht hinten:
10.0 W
Standlicht vorn: LED
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Öldruck-Warnleuchte: LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Sicherun g:
Hauptsicherung:
30.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftermotor-Sicherung: 7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A
UB9AG0G0.book Page 3 Wednesday, July 5, 2017 1:33 PM

Kundeninformation
9-1
9
GAU53562

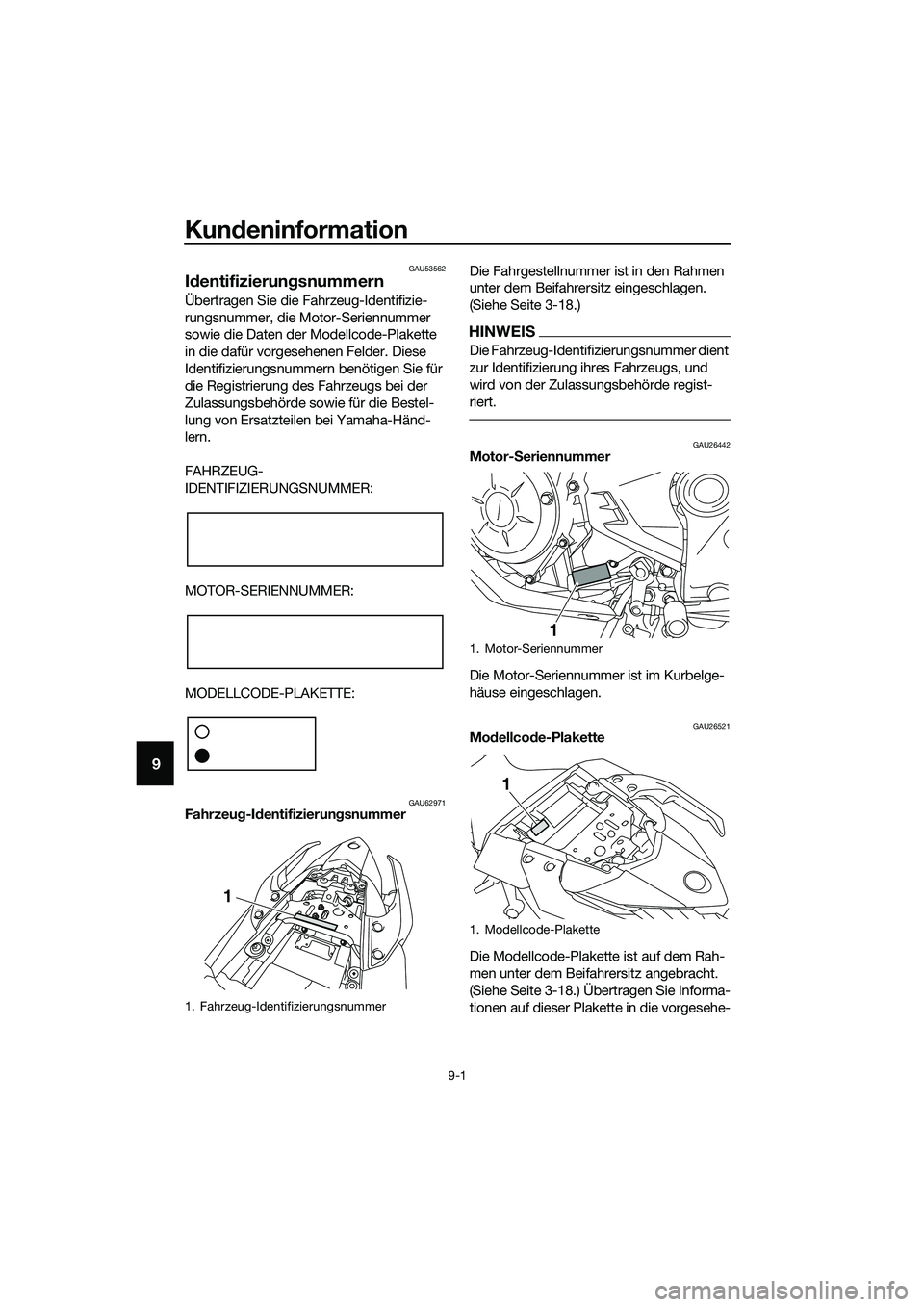

Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU62971Fahrzeu g-I dentifizierun gsnummer Die Fahrgestellnummer ist in den Rahmen
unter dem Beifahrersitz eingeschlagen.
(Siehe Seite 3-18.)
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-18.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB9AG0G0.book Page 1 Wednesday, July 5, 2017 1:33 PM

Kundeninformation
9-2
9
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.GAU69910

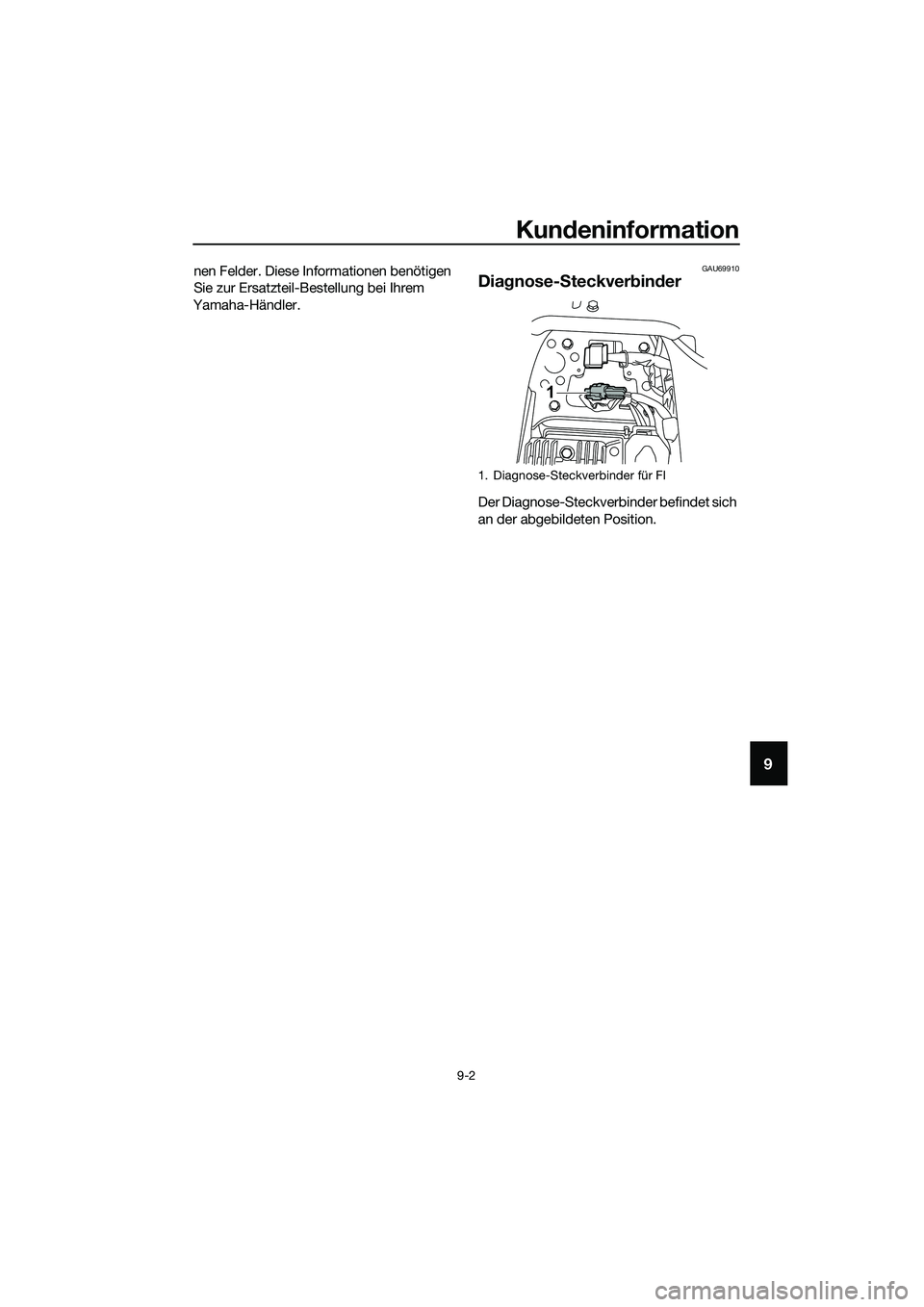

Dia gnose- Steckver bin der
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
1. Diagnose-Steckverbinder für FI
1
UB9AG0G0.book Page 2 Wednesday, July 5, 2017 1:33 PM

Kundeninformation
9-3
9
GAU74702

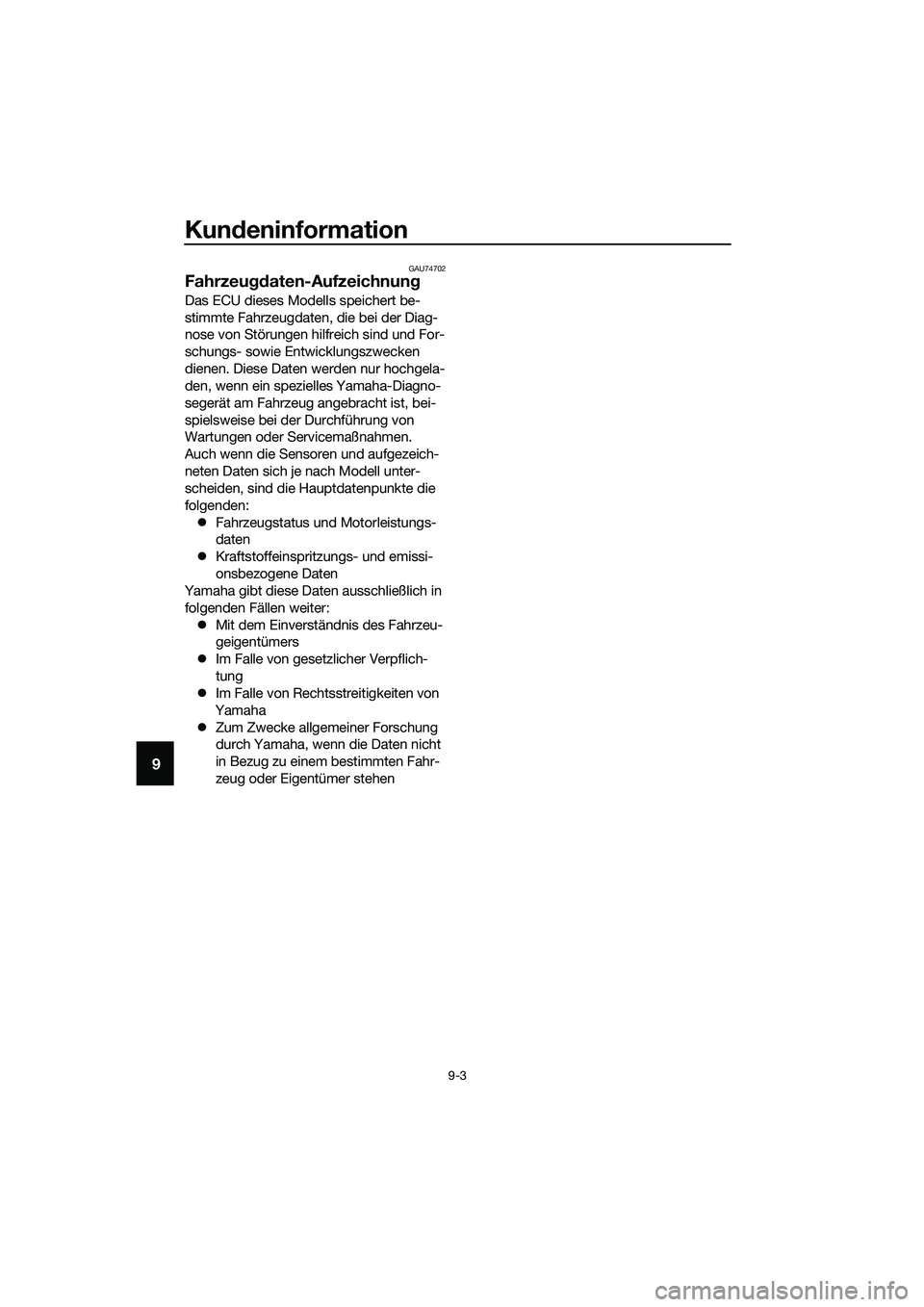

Fahrzeu gdaten-Aufzeichnun g
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
z Fahrzeugstatus und Motorleistungs-
daten
z Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter: z Mit dem Einverständnis des Fahrzeu-
geigentümers
z Im Falle von gesetzlicher Verpflich-
tung
z Im Falle von Rechtsstreitigkeiten von
Yamaha
z Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
UB9AG0G0.book Page 3 Wednesday, July 5, 2017 1:33 PM

10-1
10
Index
A
Abblendschalter ................................... 3-11
Ablagefach ........................................... 3-20
ABS ...................................................... 3-14
Abstellen................................................. 7-4
ABS-Warnleuchte................................... 3-3
Antriebsketten-Durchhang ................... 6-23
Antriebskette, säubern
und schmieren ................................... 6-25
B
Batterie ................................................. 6-30
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln.................. 6-35
Blinkerschalter...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-26
Bremsflüssigkeitsstand, prüfen ............ 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremslichtschalter................................ 6-20
D
Datenaufzeichnung, Fahrzeug ............... 9-3
Diagnose-Steckverbinder....................... 9-2
E
Einfahrvorschriften ................................. 5-4
F
Fahrzeug-Identifizierungsnummer ......... 9-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramme.......................... 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel .................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-27
Fußschalthebel ..................................... 3-13
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren .............. 6-26
H
Handbremshebel .................................. 3-13
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-27
Helmhalter ............................................ 3-20
Hupenschalter ...................................... 3-12
I
Identifizierungsnummern ........................ 9-1
K
Kanister .................................................. 6-9
Katalysator ........................................... 3-18
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-36 Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff ............................................... 3-16
Kraftstofftank-Überlaufschlauch ........... 3-17
Kühlflüssigkeit....................................... 6-12
Kupplungshebel .................................... 3-12
Kupplungshebel-Spiel, einstellen ......... 6-19
L
Lage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen................................... 3-11
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ............................... 3-11
Luftfilterelement und Ablassschlauch,
wechseln und reinigen........................ 6-14
M
Modellcode-Plakette............................... 9-1
Motor anlassen ....................................... 5-2
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-37
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-12
Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
O
Öldruck-Warnleuchte .............................. 3-2
P
Parken..................................................... 5-4
Pflege ...................................................... 7-1
R
Räder .................................................... 6-18
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-16
Rücklicht/Bremslicht ............................. 6-35
S
Schalten .................................................. 5-3
Schaltzeitpunkt-Anzeigeleuchte ............. 3-4
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-21
Scheinwerferlampe, auswechseln ........ 6-34
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer ........................................ 3-22
Seitenständer, prüfen und schmieren .................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-32
Sitzbank ................................................ 3-18
Spanngurt-Halterungen ........................ 3-22
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-20
Standlicht .............................................. 6-34
UB9AG0G0.book Page 1 Wednesday, July 5, 2017 1:33 PM

Index
10-2
10

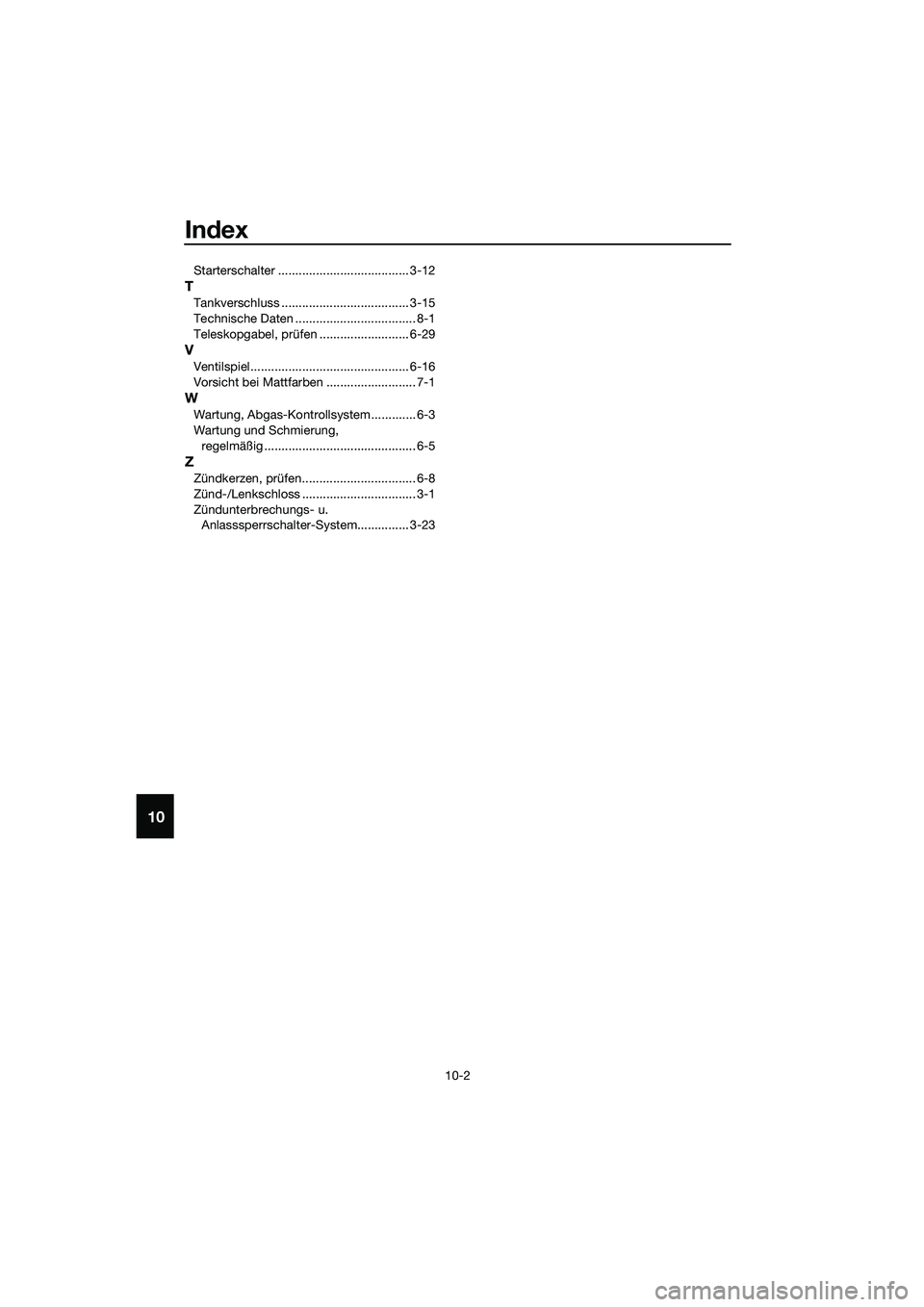

Starterschalter ...................................... 3-12
