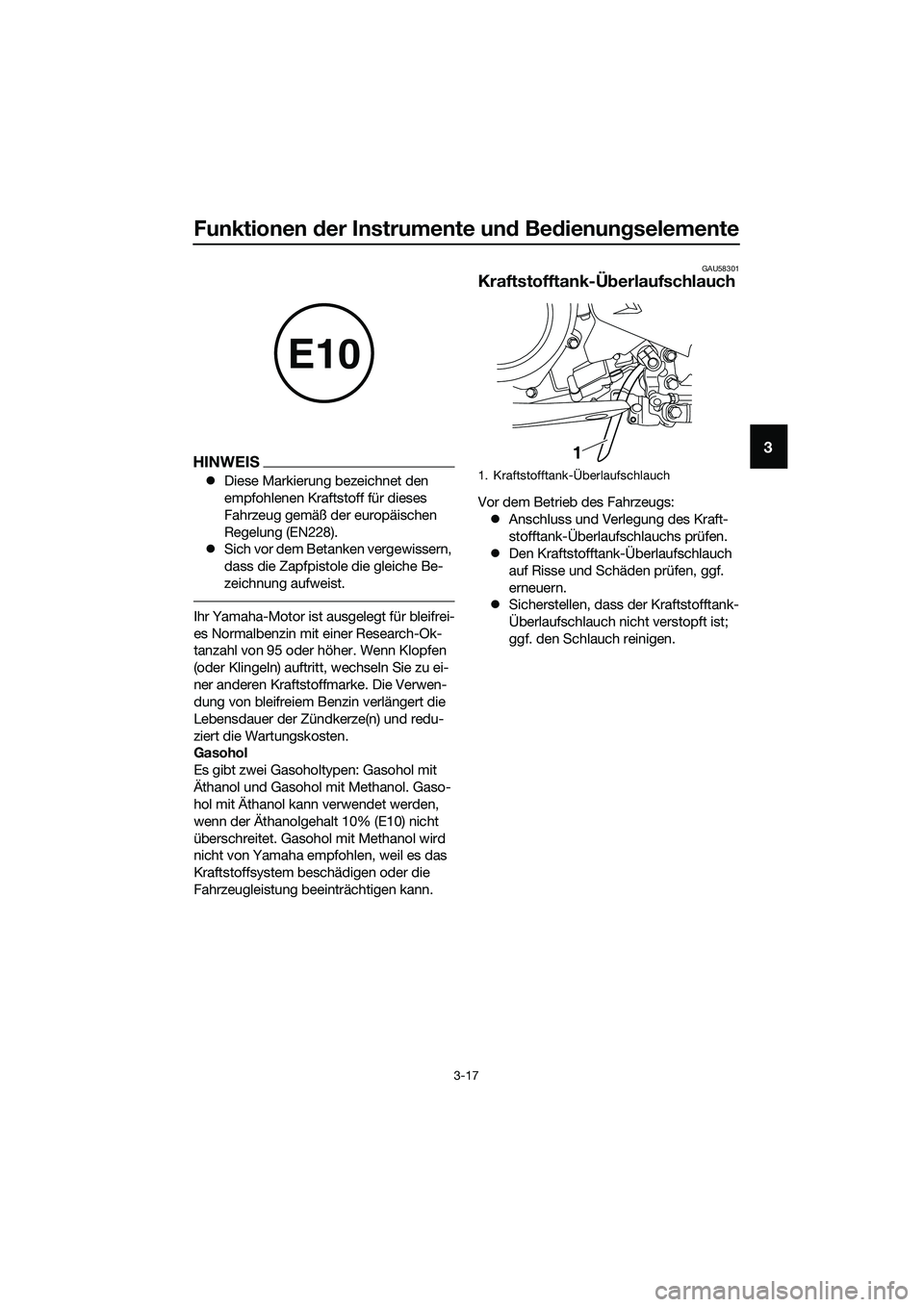

Funktionen der Instrumente un d Be dienun gselemente
3-17
3HINWEIS
z Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
z Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU58301
Kraftstofftank-Ü berlaufschlauch
Vor dem Betrieb des Fahrzeugs:
z Anschluss und Verlegung des Kraft-
stofftank-Überlaufschlauchs prüfen.
z Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
z Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
E10
1. Kraftstofftank-Überlaufschlauch
1
UB9AG0G0.book Page 17 Wednesday, July 5, 2017 1:33 PM
Page 32 of 98
Funktionen der Instrumente un d Be dienung selemente
3-18
3
GAU13434

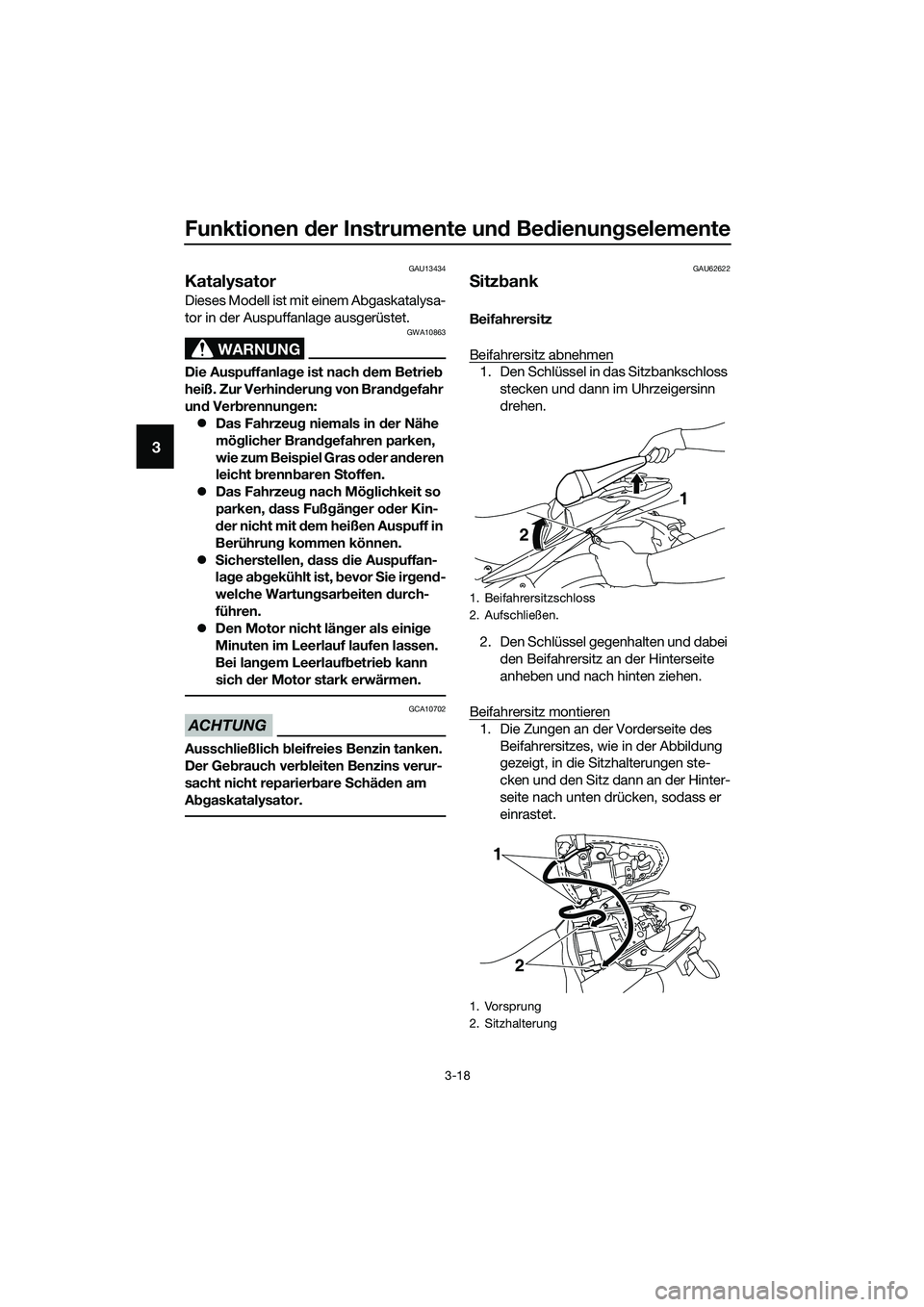

Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
z Das Fahrzeu g niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
z Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
z Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
z Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem
Leerlaufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU62622
Sitz bank
Beifahrersitz
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Schlüssel gegenhalten und dabei den Beifahrersitz an der Hinterseite
anheben und nach hinten ziehen.
Beifahrersitz montieren
1. Die Zungen an der Vorderseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Hinter-
seite nach unten drücken, sodass er
einrastet.
1. Beifahrersitzschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1
2
1
2
UB9AG0G0.book Page 18 Wednesday, July 5, 2017 1:33 PM
Page 33 of 98
Funktionen der Instrumente un d Be dienun gselemente
3-19
3
2. Den Schlüssel abziehen.

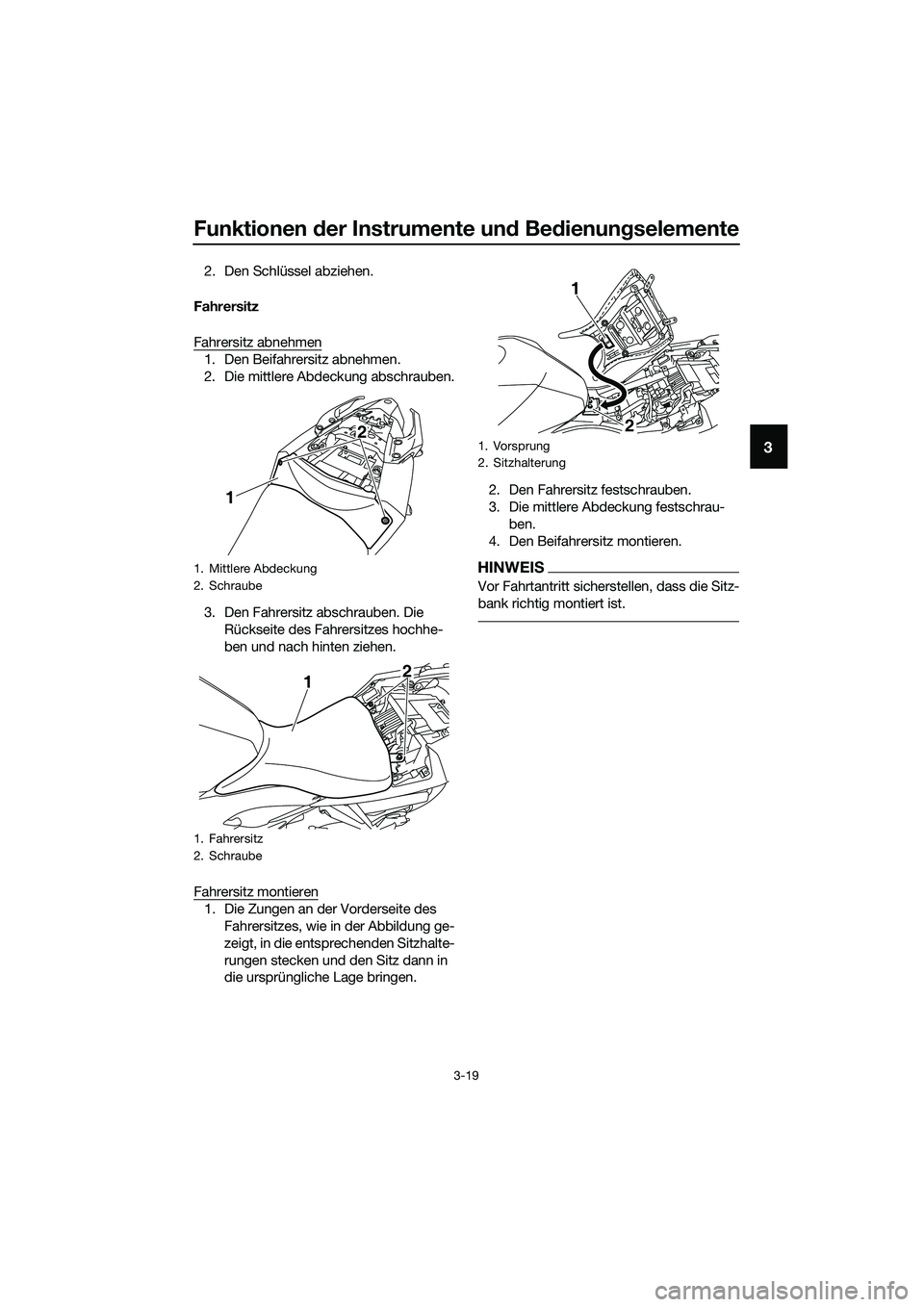

Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die mittlere Abdeckung abschrauben.
3. Den Fahrersitz abschrauben. Die Rückseite des Fahrersitzes hochhe-
ben und nach hinten ziehen.
Fahrersitz montieren
1. Die Zungen an der Vorderseite des Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen. 2. Den Fahrersitz festschrauben.
3. Die mittlere Abdeckung festschrau-
ben.
4. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Mittlere Abdeckung
2. Schraube
1. Fahrersitz
2. Schraube
1 2
1
2
1. Vorsprung
2. Sitzhalterung
1
2
UB9AG0G0.book Page 19 Wednesday, July 5, 2017 1:33 PM
Page 34 of 98
Funktionen der Instrumente un d Be dienung selemente
3-20
3
GAU62930

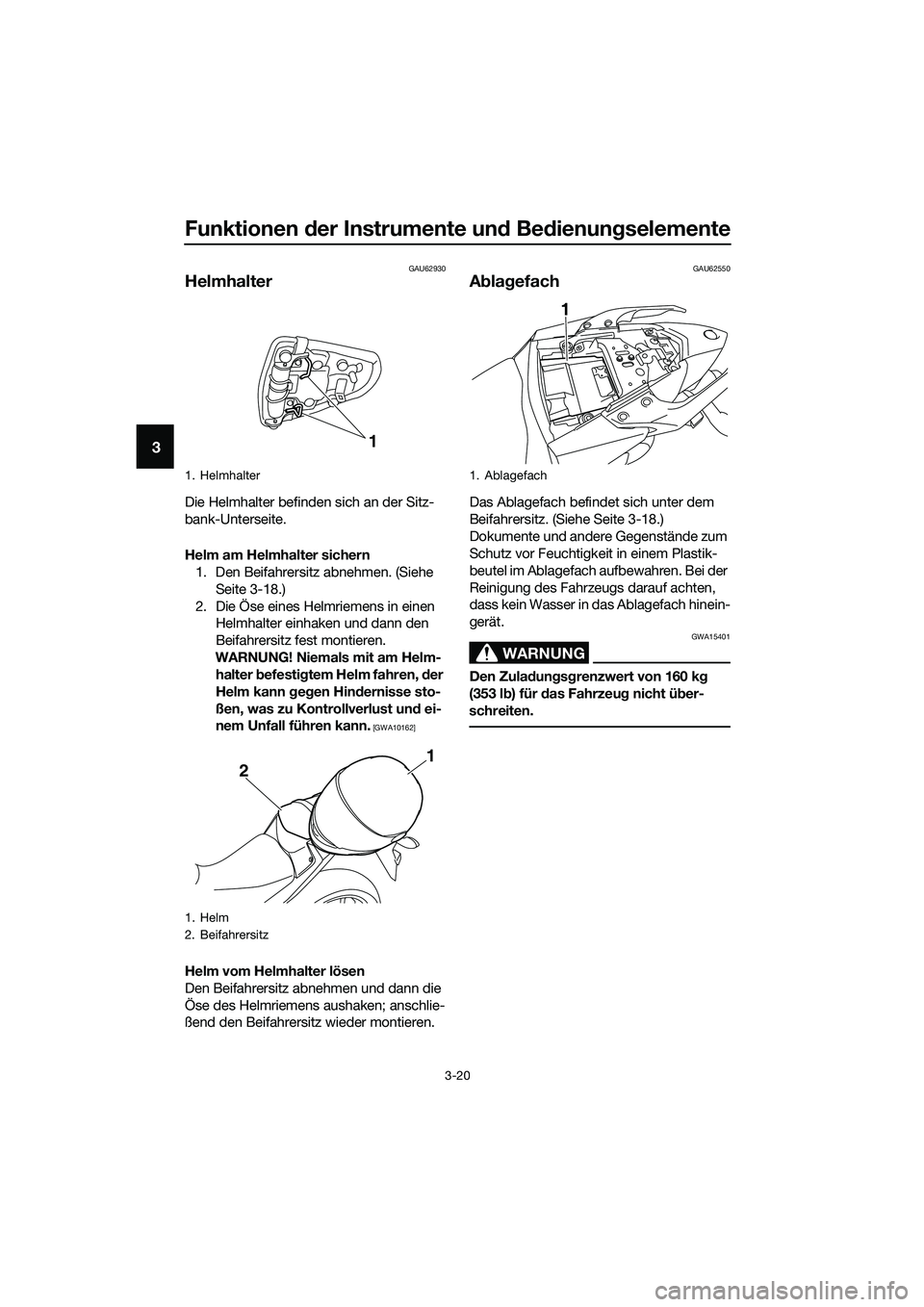

Helmhalter
Die Helmhalter befinden sich an der Sitz-
bank-Unterseite.
Helm am Helmhalter sichern
1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-18.)
2. Die Öse eines Helmriemens in einen Helmhalter einhaken und dann den
Beifahrersitz fest montieren.
WARNUNG! Niemals mit am Helm- halter befesti gtem Helm fahren, d er
Helm kann geg en Hin dernisse sto-
ßen, was zu Kontrollverlust un d ei-
nem Unfall führen kann.
[GWA10162]
Helm vom Helmhalter lösen
Den Beifahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Beifahrersitz wieder montieren.
GAU62550
A bla gefach
Das Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-18.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA15401
Den Zula dun gsg renzwert von 160 k g
(353 l b) für d as Fahrzeu g nicht ü ber-
schreiten.
1. Helmhalter
1. Helm
2. Beifahrersitz
1
2 1
1. Ablagefach
1
UB9AG0G0.book Page 20 Wednesday, July 5, 2017 1:33 PM
Page 35 of 98
Funktionen der Instrumente un d Be dienun gselemente
3-21
3
GAU68141

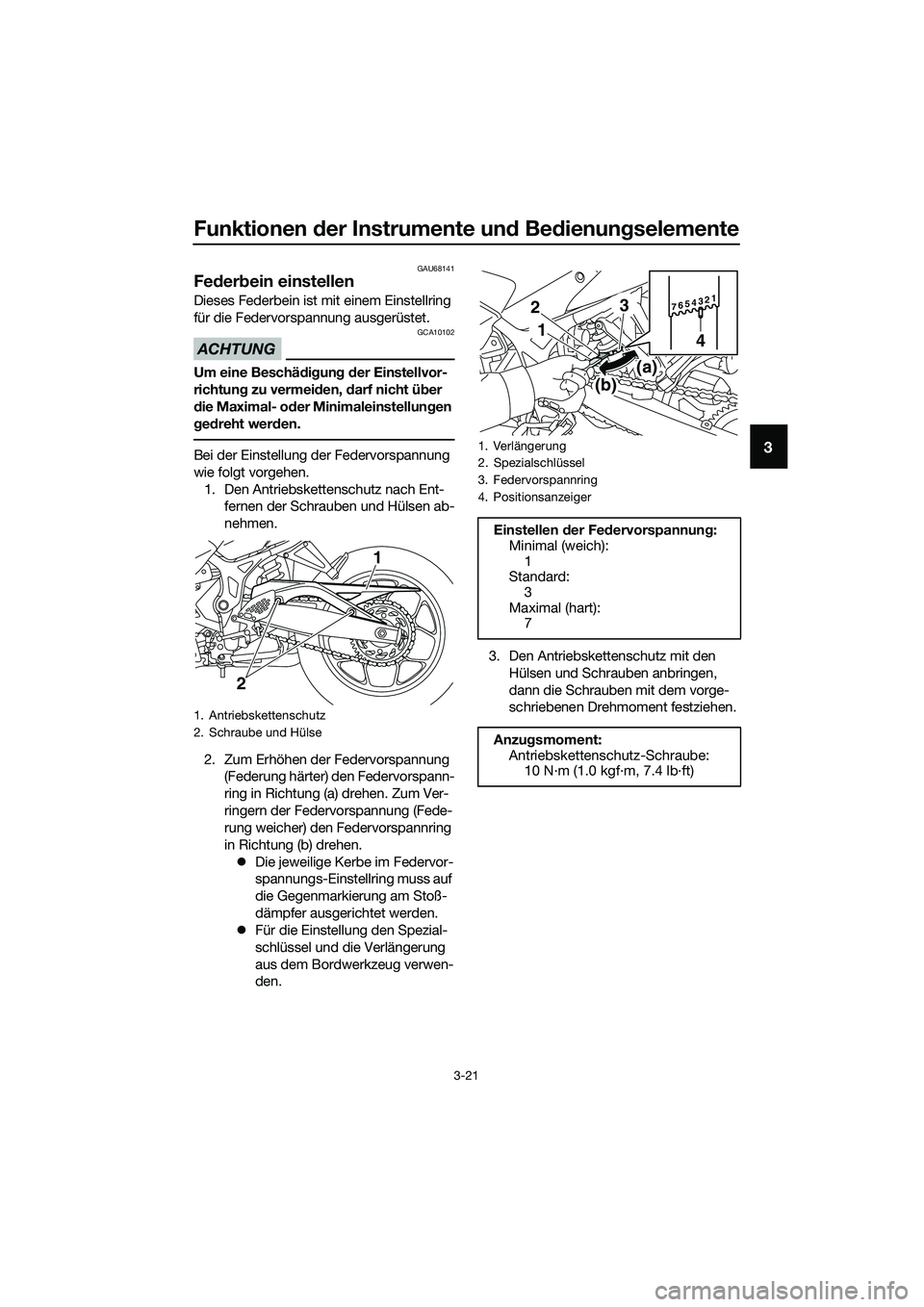

Fe der bein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Den Antriebskettenschutz nach Ent- fernen der Schrauben und Hülsen ab-
nehmen.
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvorspann-
ring in Richtung (a) drehen. Zum Ver-
ringern der Federvorspannung (Fede-
rung weicher) den Federvorspannring
in Richtung (b) drehen.
z Die jeweilige Kerbe im Federvor-
spannungs-Einstellring muss auf
die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden.
z Für die Einstellung den Spezial-
schlüssel und die Verlängerung
aus dem Bordwerkzeug verwen-
den. 3. Den Antriebskettenschutz mit den
Hülsen und Schrauben anbringen,
dann die Schrauben mit dem vorge-
schriebenen Drehmoment festziehen.
1. Antriebskettenschutz
2. Schraube und Hülse
2
1
1. Verlängerung
2. Spezialschlüssel
3. Federvorspannring
4. Positionsanzeiger
Einstellen der Fe dervorspannun g:
Minimal (weich): 1
Standard:
3
Maximal (hart): 7
Anzu gsmoment:
Antriebskettenschutz-Schraube: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
UB9AG0G0.book Page 21 Wednesday, July 5, 2017 1:33 PM
Page 36 of 98
Funktionen der Instrumente un d Be dienung selemente
3-22
3
GAU15152

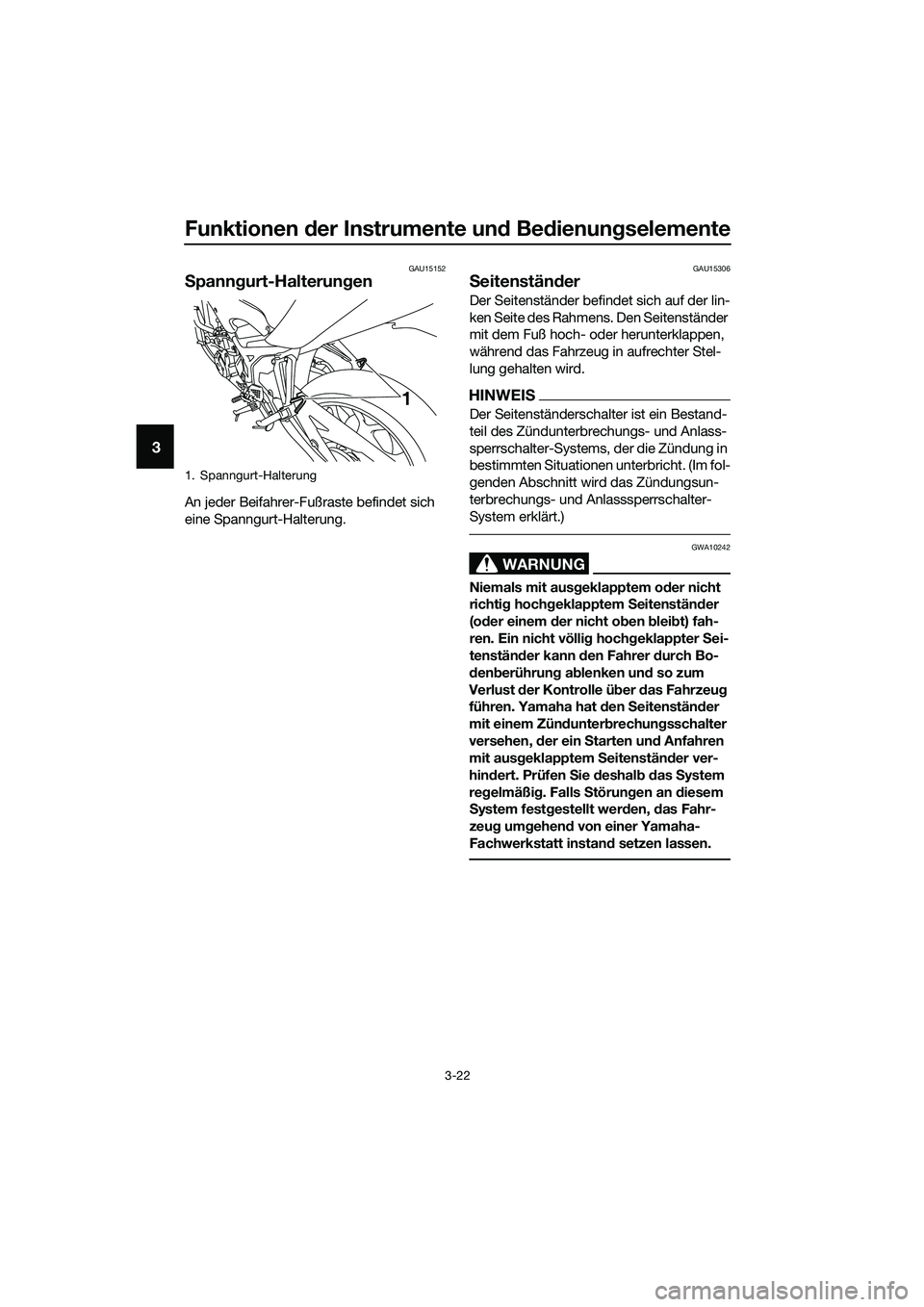

Spann gurt-Halterung en
An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
GAU15306
Seitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann d en Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
1. Spanngurt-Halterung
1
UB9AG0G0.book Page 22 Wednesday, July 5, 2017 1:33 PM
Page 37 of 98
Funktionen der Instrumente un d Be dienun gselemente
3-23
3
GAU66730
Zünd unter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
z Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
z Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
z Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB9AG0G0.book Page 23 Wednesday, July 5, 2017 1:33 PM
Page 38 of 98
Funktionen der Instrumente un d Be dienung selemente
3-24
3

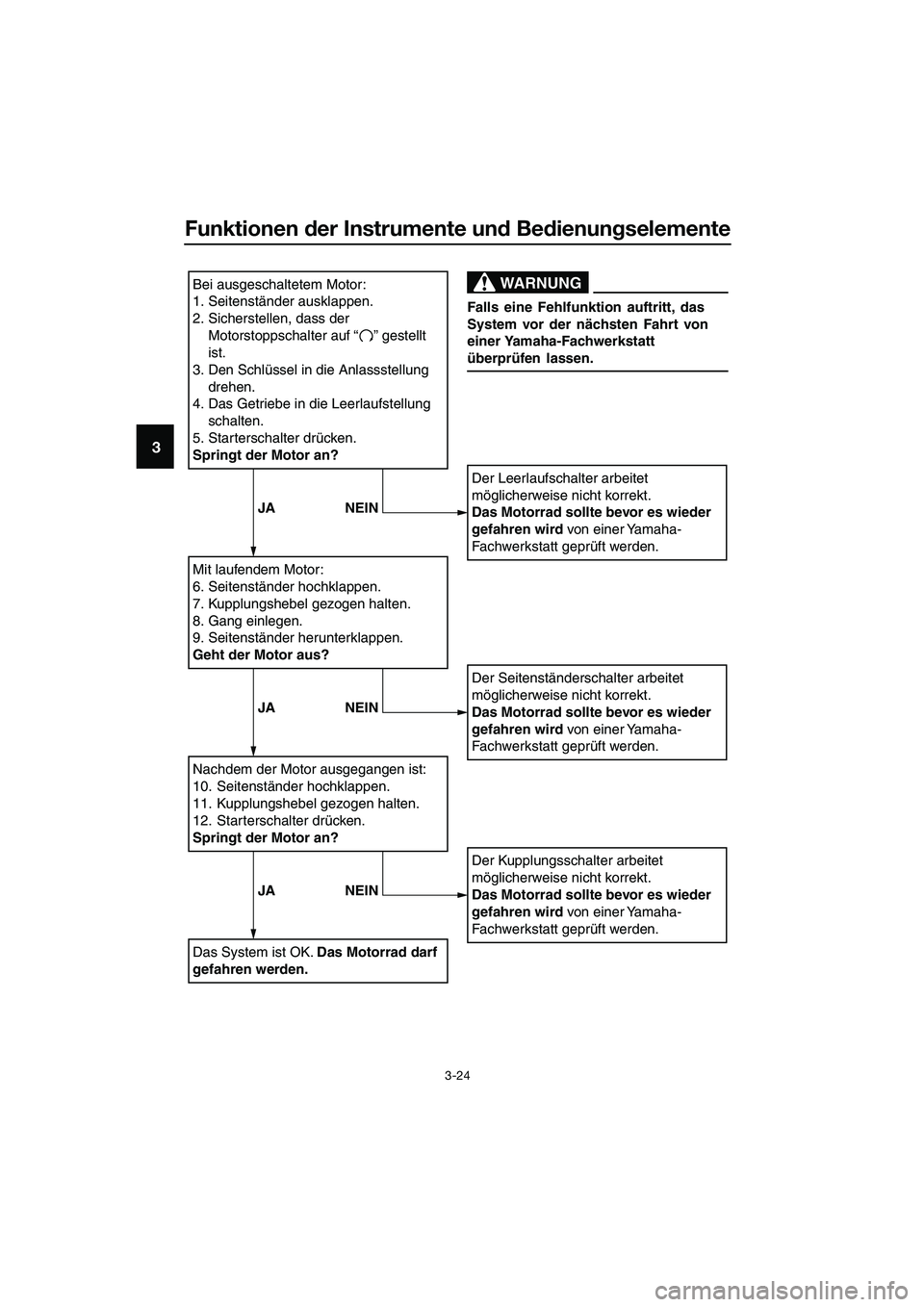

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der
Motorstoppschalter auf “ ” gestellt
ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UB9AG0G0.book Page 24 Wednesday, July 5, 2017 1:33 PM
Page 39 of 98

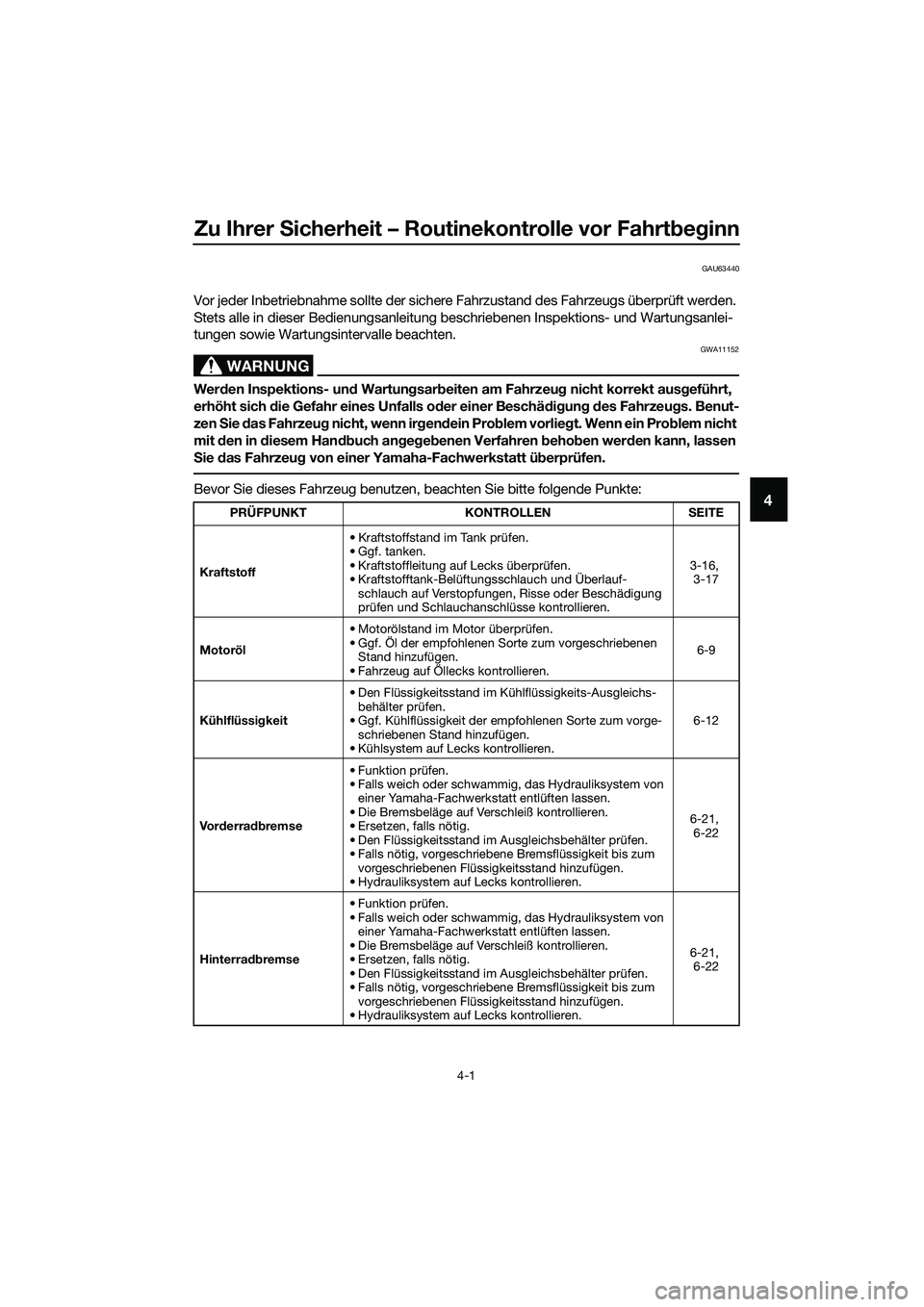

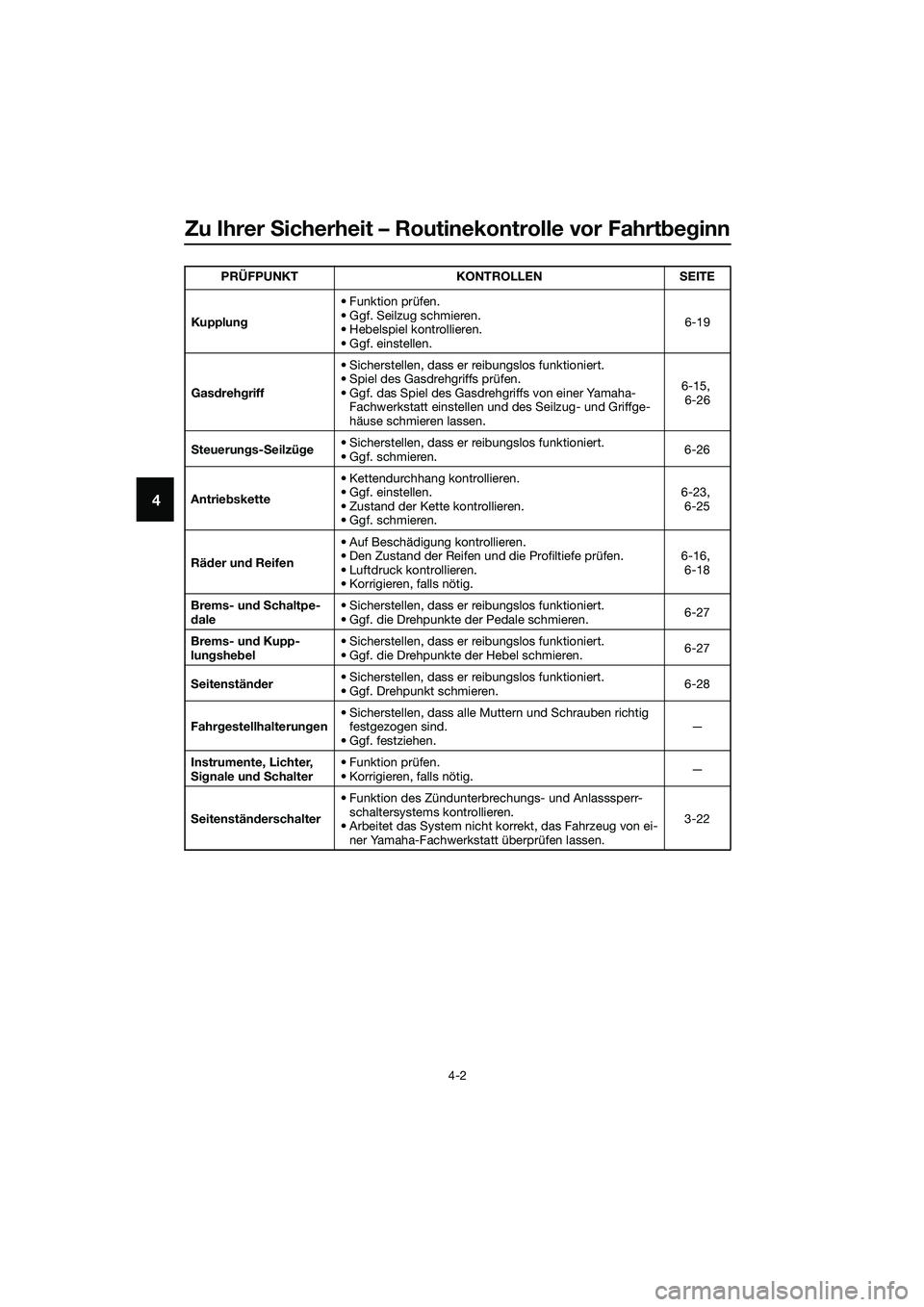

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU63440
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich die Gefahr eines Unfalls o der einer Beschä dig un g d es Fahrzeu gs. Benut-
zen Sie das Fahrzeug nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und Überlauf-
schlauch auf Verstopfungen, Risse oder Beschädigung
prüfen und Schlauchanschlüsse kontrollieren. 3-16,
3-17
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-9
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 6-12
Vor derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-21,
6-22
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-21,
6-22
UB9AG0G0.book Page 1 Wednesday, July 5, 2017 1:33 PM
Page 40 of 98
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-19
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 6-15,
6-26
S teuerun gs- Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
6-26
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren. 6-23,
6-25
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-16,
6-18
Brems- un d S chaltpe-
d ale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-27
Brems- un d Kupp-
lun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
6-27
S eitenstän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren. 6-28
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
•Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ner Yamaha-Fachwerksta tt überprüfen lassen. 3-22
P
RÜFPUNKT
KONTROLLENSEITE
UB9AG0G0.book Page 2 Wednesday, July 5, 2017 1:33 PM
