Innehåll
Säkerhetsinformation.......................1-1
Beskrivnin g........................................2-1
Sedd från vänster ............................2-1
Sedd från höger ..............................2-2
Reglage och instrument ..................2-3
Instrument och
kontrollfunktioner .............................3-1
Huvudströmbrytare/styrlås..............3-1
Indikeringslampor och varningslampor ............................3-2
Multi-funktionsmätare .....................3-3
Styrarmaturer ................................3-10
Kopplingshandtag .........................3-11
Växelpedal.....................................3-11
Bromshandtag...............................3-12
Bromspedal ...................................3-12
ABS ...............................................3-13
Tanklock ........................................3-14
Bränsle ..........................................3-14
Bränsletankens överfyllningsslang ......................3-16
Katalysator ....................................3-16
Sadlar ............................................3-17
Hjälmhållare...................................3-18
Förvaringsfack...............................3-19
Justering av stötdämpare .............3-20
Fästen för bagagerem ...................3-21
Sidostöd ........................................3-21
Avstängningssystem för tändkrets ..............................3-22
För din e gen säkerhet –
kontroller före körnin g.....................4-1
Hanterin g och vikti ga
punkter vi d körnin g..........................5-1
Start av motorn ...............................5-2
Växling .............................................5-3
Inkörning av motorn ........................5-3
Parkering .........................................5-4
Perio diskt un derhåll
och justerin g.....................................6-1
Ägarens verktygssats ......................6-2 Tabell över regelbunden skötsel
för emissionssystemet................. 6-3
Tabell över allmän skötsel och smörjning .............................. 6-4
Kontroll av tändstiften ..................... 6-7
Kanister ........................................... 6-8
Motorolja och oljefilterinsats ........... 6-8
Kylvätska....................................... 6-11
Byta luftfilter och
rengöra slangen......................... 6-13
Kontroll av gashandtagets spel .... 6-14
Ventilspel ...................................... 6-15
Däck .............................................. 6-15
Gjutna fälgar ................................. 6-17
Justering av
kopplingshandtagets spel ......... 6-17
Kontroll av bromshandtagets
spel ............................................ 6-18
Bromsljuskontakter ....................... 6-19
Kontroll av bromsbelägg fram och bak ............................. 6-19
Kontroll av bromsvätskenivån....... 6-20
Byte av bromsvätska .................... 6-21
Kedjespänning .............................. 6-22
Rengöring och smörjning av kedjan ................................... 6-23
Kontroll och smörjning av kablar .................................... 6-24
Kontroll av och smörjning av
gashandtag och kabel ............... 6-24
Kontroll av och smörjning av bromspedal och växelpedal ...... 6-25
Kontroll av och smörjning av broms - och kopplingshandtag ............ 6-25
Kontroll och smörjning
av sidostöd ................................ 6-26
Smörjning av svingarmens ledpunkter ................................. 6-26
Kontroll av framgaffeln .................. 6-27
Kontroll av styrningen ................... 6-27
Kontroll av hjullager ...................... 6-28
Batteri ........................................... 6-28
Byte av säkringar .......................... 6-30
Byte av strålkastarlampa .............. 6-32
Parkeringsljus ............................... 6-32
Bakljus/bromsljus ......................... 6-33
UB9AM0M0.book Page 1 Thursday, July 6, 2017 9:00 AM

Beskrivning
2-2
2
MAU63391

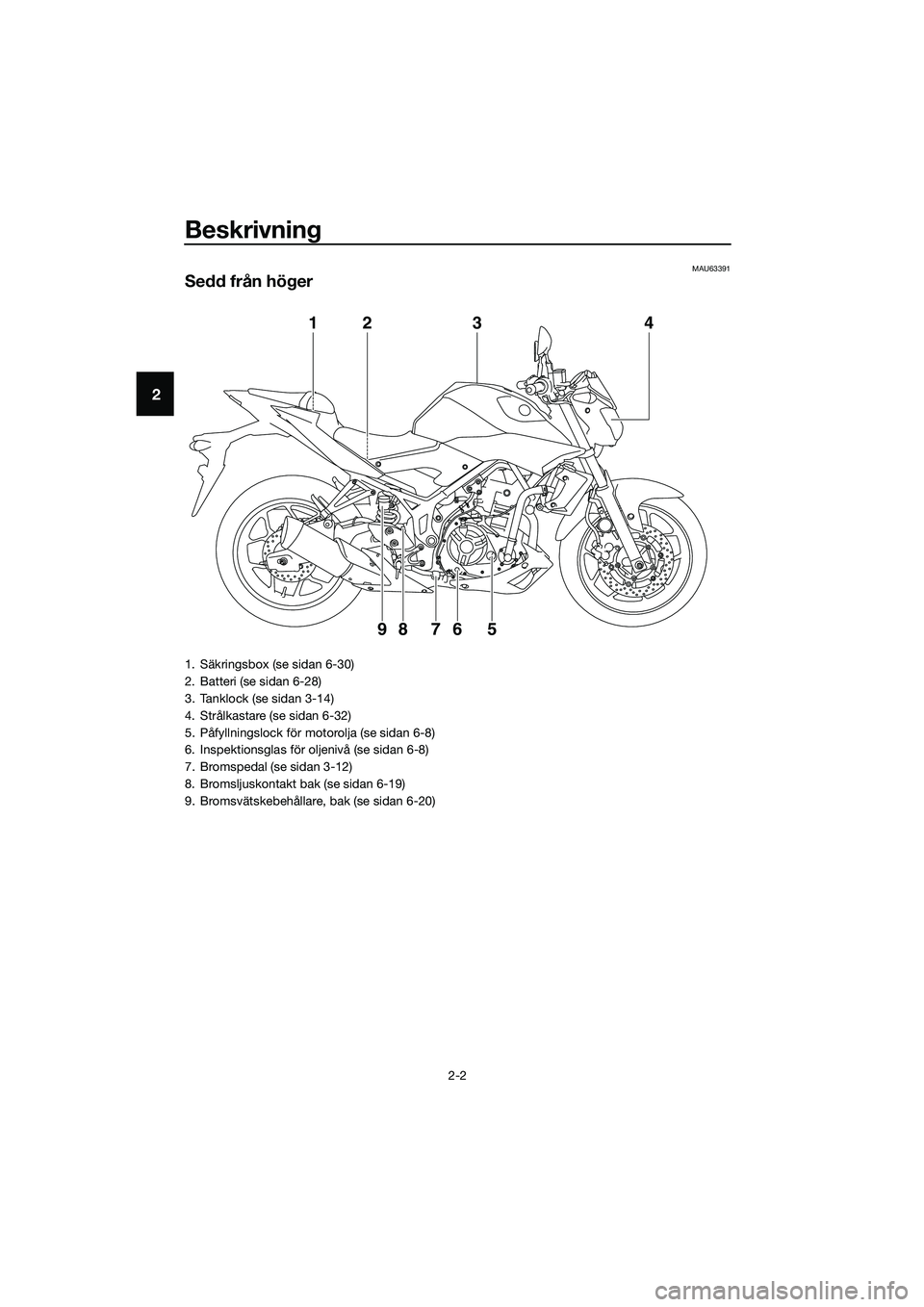

Sedd från hö ger
1
98 76 5
234
1. Säkringsbox (se sidan 6-30)
2. Batteri (se sidan 6-28)
3. Tanklock (se sidan 3-14)
4. Strålkastare (se sidan 6-32)
5. Påfyllningslock för motorolja (se sidan 6-8)
6. Inspektionsglas för oljenivå (se sidan 6-8)
7. Bromspedal (se sidan 3-12)
8. Bromsljuskontakt bak (se sidan 6-19)
9. Bromsvätskebehållare, bak (se sidan 6-20)
UB9AM0M0.book Page 2 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-1
3
MAU10462

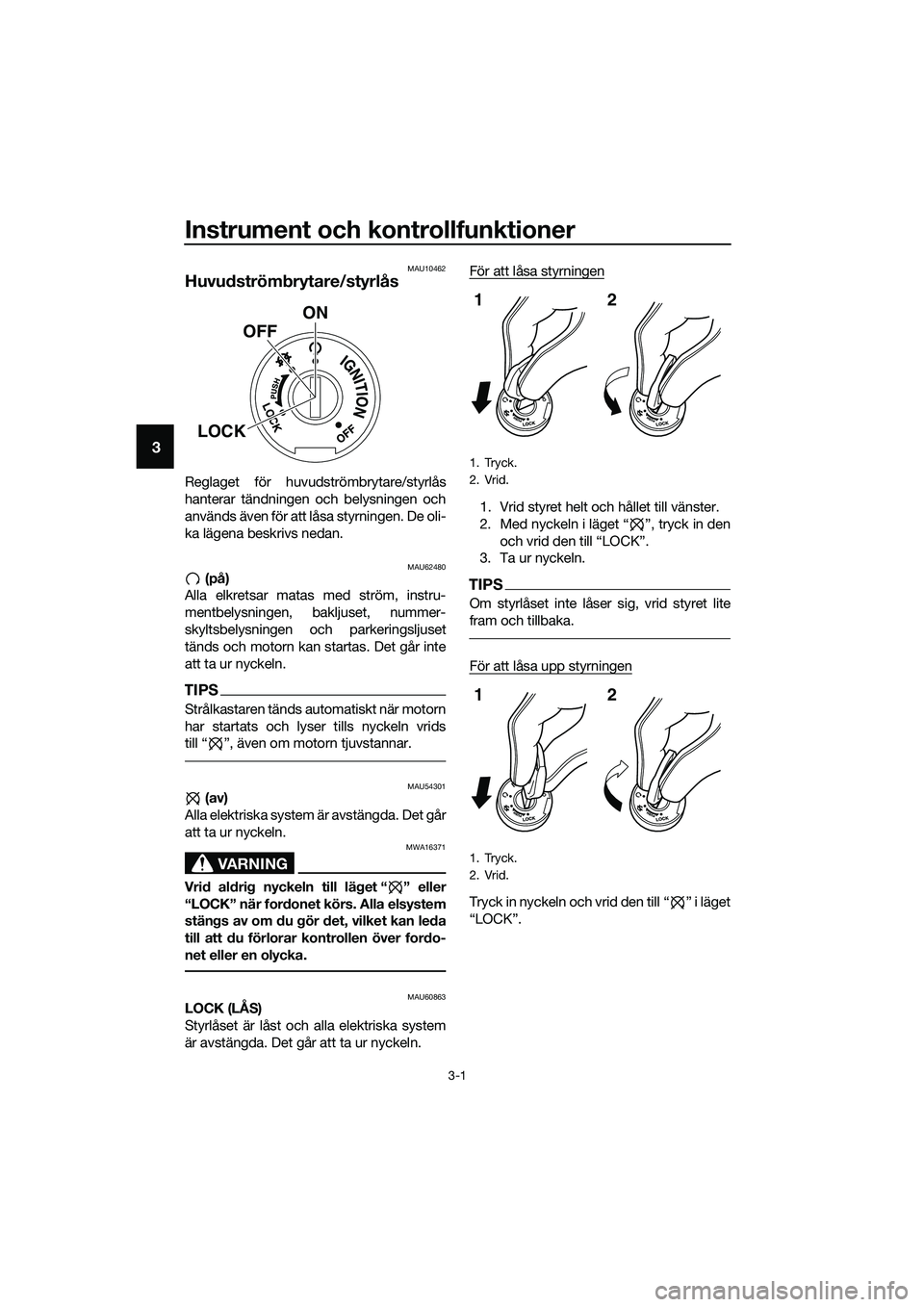

Huvudström brytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
MAU62480 (på)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.
TIPS
Strålkastaren tänds automatiskt när motorn
har startats och lyser tills nyckeln vrids
till “ ”, även om motorn tjuvstannar.
MAU54301 (av)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA16371
Vri d al dri g nyckeln till lä get “ ” eller
“LOCK” när for donet körs. Alla elsystem
stän gs av om du gör det, vilket kan le da
till att du förlorar kontrollen över for do-
net eller en olycka.
MAU60863LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läget “ ”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
För att låsa upp styrningen
Tryck in nyckeln och vrid den till “ ” i läget
“LOCK”.
ON
OFF
LOCK
1. Tryck.
2. Vrid.
1. Tryck.
2. Vrid.
12
12
UB9AM0M0.book Page 1 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-2
3

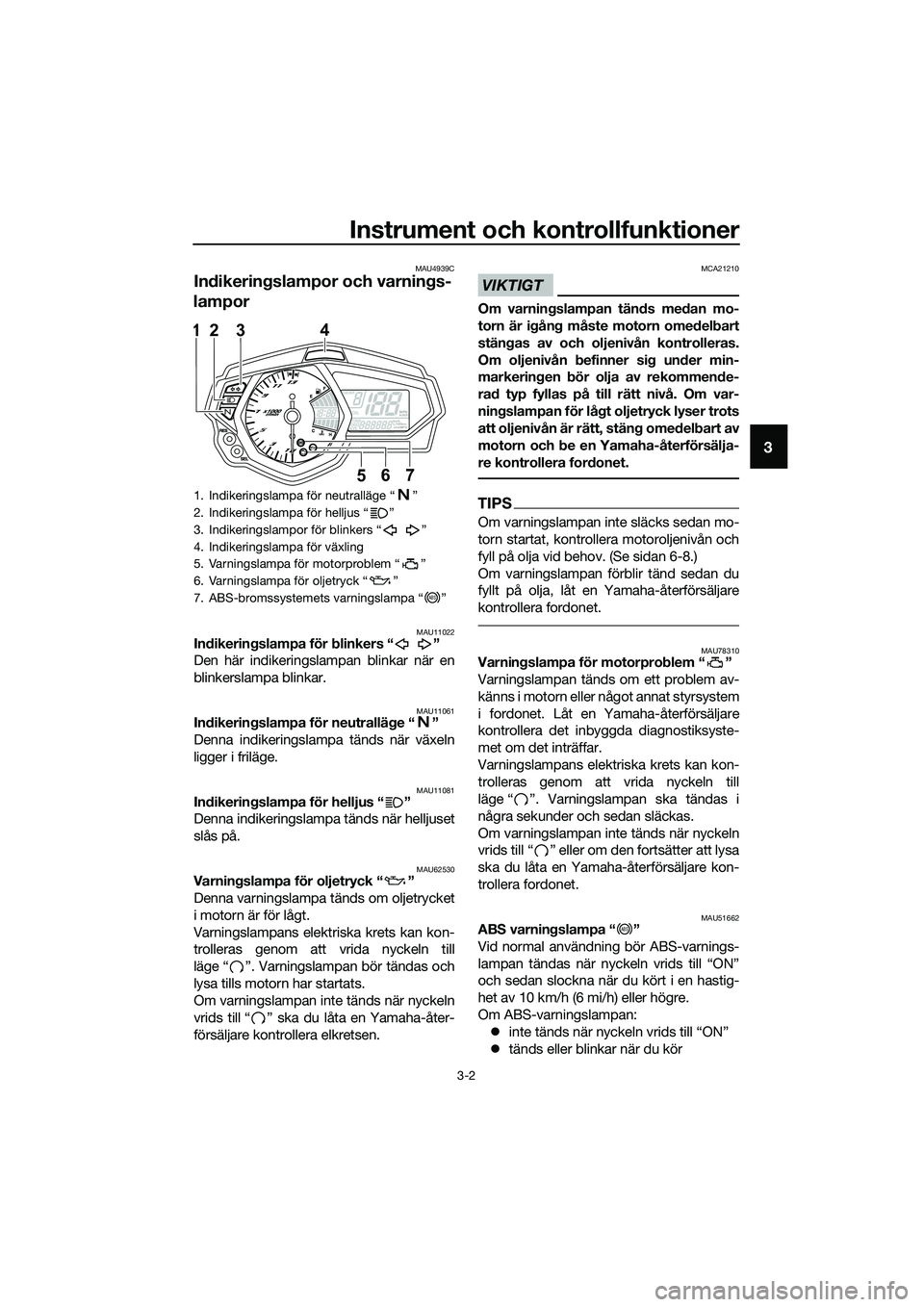

MAU4939C
Indikerin gslampor och varnin gs-
lampor
MAU11022In dikerin gslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU11061In dikerin gslampa för neutrallä ge“ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081In dikerin gslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU62530Varnin gslampa för oljetryck “ ”
Denna varningslampa tänds om oljetrycket
i motorn är för lågt.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till
läge “ ”. Varningslampan bör tändas och
lysa tills motorn har startats.
Om varningslampan inte tänds när nyckeln
vrids till “ ” ska du låta en Yamaha-åter-
försäljare kontrollera elkretsen.
VIKTIGT
MCA21210
Om varnin gslampan tän ds me dan mo-
torn är i gån g måste motorn ome del bart
stän gas av och oljenivån kontrolleras.
Om oljenivån befinner si g un der min-
markerin gen bör olja av rekommen de-
ra d typ fyllas på till rätt nivå. Om var-
ning slampan för lå gt oljetryck lyser trots
att oljenivån är rätt, stän g ome del bart av
motorn och be en Yamaha-återförsälja-
re kontrollera for donet.
TIPS
Om varningslampan inte släcks sedan mo-
torn startat, kontrolle ra motoroljenivån och
fyll på olja vid behov. (Se sidan 6-8.)
Om varningslampan förblir tänd sedan du
fyllt på olja, låt en Yamaha-återförsäljare
kontrollera fordonet.
MAU78310Varnin gslampa för motorpro blem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till
läge “ ”. Varningslampan ska tändas i
några sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till “ ” eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
MAU51662ABS varnin gslampa “ ”
Vid normal användning bör ABS-varnings-
lampan tändas när nyckeln vrids till “ON”
och sedan slockna när du kört i en hastig-
het av 10 km/h (6 mi/h) eller högre.
Om ABS-varningslampan: z inte tänds när nyckeln vrids till “ON”
z tänds eller blinkar när du kör
1. Indikeringslampa för neutralläge “ ”
2. Indikeringslampa för helljus “ ”
3. Indikeringslampor för blinkers “ ”
4. Indikeringslampa för växling
5. Varningslampa för motorproblem “ ”
6. Varningslampa för oljetryck “ ”
7. ABS-bromssystemets varningslampa “ ”
56
3124
km/hkm/L
L/100km
7
MPHmileMPG
ABS
ABS
UB9AM0M0.book Page 2 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-3
3
zinte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-13 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet över går till vanli g
b romsnin g om ABS-varnin gslampan inte
slocknar när du har kört i en hasti ghet av
10 km/h (6 mi/h) eller hö gre eller om var-
nin gslampan tänd s eller blinkar när d u
kör. Om någ ot av ovanståen de inträffar,
eller om varnin gslampan inte tänd s alls,
ska du vara särskilt försikti g för att un d-
vika att hjulen låser si g vi d in bromsnin g i
nö dfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och de elek-
triska kretsarna så fort som möjli gt.
TIPS
ABS-varningslampan tänds om startknap-
pen trycks in när motorn är igång, men det
är inte ett fel.
MAU62470In dikerin gslampa för växlin g
Denna indikeringslampa kan ställas in så att
den tänds och slocknar vid önskade motor-
varvtal och används för att informera när
växling upp eller ner ska ske. (Se sidan 3-8
för en mer detaljerad beskrivning av indike-
ringslampan och hur du ställer in den.)
Indikeringslampans el krets kan kontrolleras
genom att vrida nyckeln till läget “ ”. Indi-
keringslampan ska tändas i några sekunder
och sedan släckas.
Om indikeringslampan inte tänds när nyck-
eln vrids till “ ”, eller om den fortsätter att
lysa, ska du be en Yamaha-återförsäljare
kontrollera elkretsen.
MAUN1470
Multi-funktionsmätare
VARNING
MWA12423
Stanna for donet innan du änd rar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
nin gar när d u kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med
följande: z en hastighetsmätare
z en varvräknare
z en klocka
z en bränslemätare
z en mätare för kylvätsketemperatur
z en visning för växelläge
z en multi-funktionsdisplay
z en indikeringslampa för växling
Hasti ghetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
1. “SEL”-knapp
2. “RES”-knapp
3. Varvräknare
4. Bränslemätare
5. Indikeringslampa för växling
6. Klocka
7. Visning för växelläge
8. Hastighetsmätare
9. Multi-funktionsdisplay
10.Mätare för kylvätsketemperatur
1091 3
246578
km/hkm/L
L/100kmMPH
mileMPG
UB9AM0M0.book Page 3 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-4
3
TIPS
För Storbritannien: håll “SEL”-knappen in-
tryckt i en sekund när du vill ändra hastig-
hetsmätaren och multi-funktionsdisplayen
mellan kilometer och miles.
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.
När nyckeln vrids till “ ” sveper varvräk-
naren över hela varvtalsområdet. Den åter-
går sedan till noll v/min för att testa
elkretsen.
VIKTIGT
MCA10032
Undvik att varva motorn över det rö da
fältet på varvräknaren.
Rött fält: 12500 v/min och över
Klocka
Klockan visar tiden i 12-timmarsformat.
För att ställa in klockan
1. Vrid nyckeln till “ ”.
2. Tryck in “SEL”- och “RES”-knapparna samtidigt i minst två sekunder.
3. När siffrorna för timme börjar blinka trycker du på “RES” och ställer in tim-
mar.
4. Tryck på “SEL” så börjar siffrorna för minuter att blinka.
5. Tryck på “RES” för att ställa in minu-
ter.
6. Tryck på “SEL” och släpp den för att starta klockan.
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken.
1. Varvräknare
2. Varvräknarens röda fält
21
km/hkm/L
L/100kmMPH
mileMPG
1. Klocka
1. Bränslemätare
1
1
UB9AM0M0.book Page 4 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-13
3
MAU63040
ABS
Yamaha ABS (Anti-lock Brake System) be-står av ett dubbelt el ektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll allti d ett för hasti gheten anpassat
avstån d till framförvaran de for don, även
om du har ABS.
z ABS fun gerar bäst vi d lån ga in-
b romsnin gssträckor.
z På vissa un derla g, t.ex. ojämna vä-
g ar eller grusvä gar, kan broms-
sträckan bli län gre me d ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
z ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
z Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA20100
Var försikti
g så att sensor eller rotor inte
ska das. Om nå gon av d em skadas kan
ABS-funktionen fun gera felakti gt.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
2
1
1
2
UB9AM0M0.book Page 13 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-14
3
MAU13075
Tanklock
För att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är or dentli gt stän gt
när du har tankat fär dig t. Bränsleläckor
ut gör en bran drisk.
MAU13222
Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinån gor är mycket an-
tän dbara. Följ instruktionerna ned an för
att un dvika bran d och explosioner samt
minska risken för personska dor när du
tankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka ome del bart
av bränsle som spillts me d en ren,
torr, mjuk trasa eftersom bränsle
kan försämra måla de ytor och plas-
ter.
[MCA10072]
1. Lucka i tanklock
2. Lås upp.
1
2
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
21
UB9AM0M0.book Page 14 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-15
3
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är gifti gt och kan orsaka person-
ska dor eller dödsfall. Var försikti g när d u
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om du råkar svälja b ensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska d u genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt klä der om du får b ensin på klä derna.
MAU79080
VIKTIGT
MCA11401
Använ d b ara blyfri bensin. Om du använ-
d er bensin som inte är b lyfri kan allvarli-
g a skad or uppstå på motorn, exempelvis
ventiler, kolvrin gar och av gassystem.
TIPS
z Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228). z
Kontrollera att bensinmunstycket har
samma märkning när du tankar.
Yamaha-motorn har konstruerats för blyfri
regularbensin med ett ok tantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke. Om
du använder blyfri bensin kommer tändstif-
tens livslängd att förlängas och underhålls-
kostnaderna minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
Rekommen
derat bränsle:
Vanlig blyfri bensin (gasohol [E10]
kan användas)
Ta n k v o l y m :
14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, män gd:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E10
UB9AM0M0.book Page 15 Thursday, July 6, 2017 9:00 AM

Hantering och vikti ga punkter vi d körnin g
5-2
5
MAU67610
Start av motorn
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
z Växeln ligger i neutralläge.
z En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-22.
1. Vrid tändningsnyckeln till läge “ ”
och se till att motorns stoppkontakt
står på “ ”.
Varningslampan för motorproblem
ska tändas i några sekunder och se-
dan släckas. VIKTIGT: Om varnings-
lampan inte slocknar ska du be en
Yamaha-återförsäljare kontrollera elkretsen.
[MCAT1121]
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet på 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varnin gslampan inte tän ds och
slocknar så som beskrivs ovan, se si dan
3-2 an gåen de kontroll av varnin gslam-
pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att trycka på startknappen.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så läng e som
möjli gt b ör du und vika krafti ga accelera-
tioner så län ge som motorn är kall!
UB9AM0M0.book Page 2 Thursday, July 6, 2017 9:00 AM
