Periodiek on derhou d en afstellin g
6-7
6
DAU72800
OPMERKING
zLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Rei-
nig dit niet met perslucht om beschadiging te voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of
stoffige gebieden rijdt.
z Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de
remklauwen worden vervangen en de remvloeistof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn ge-
scheurd of beschadigd.

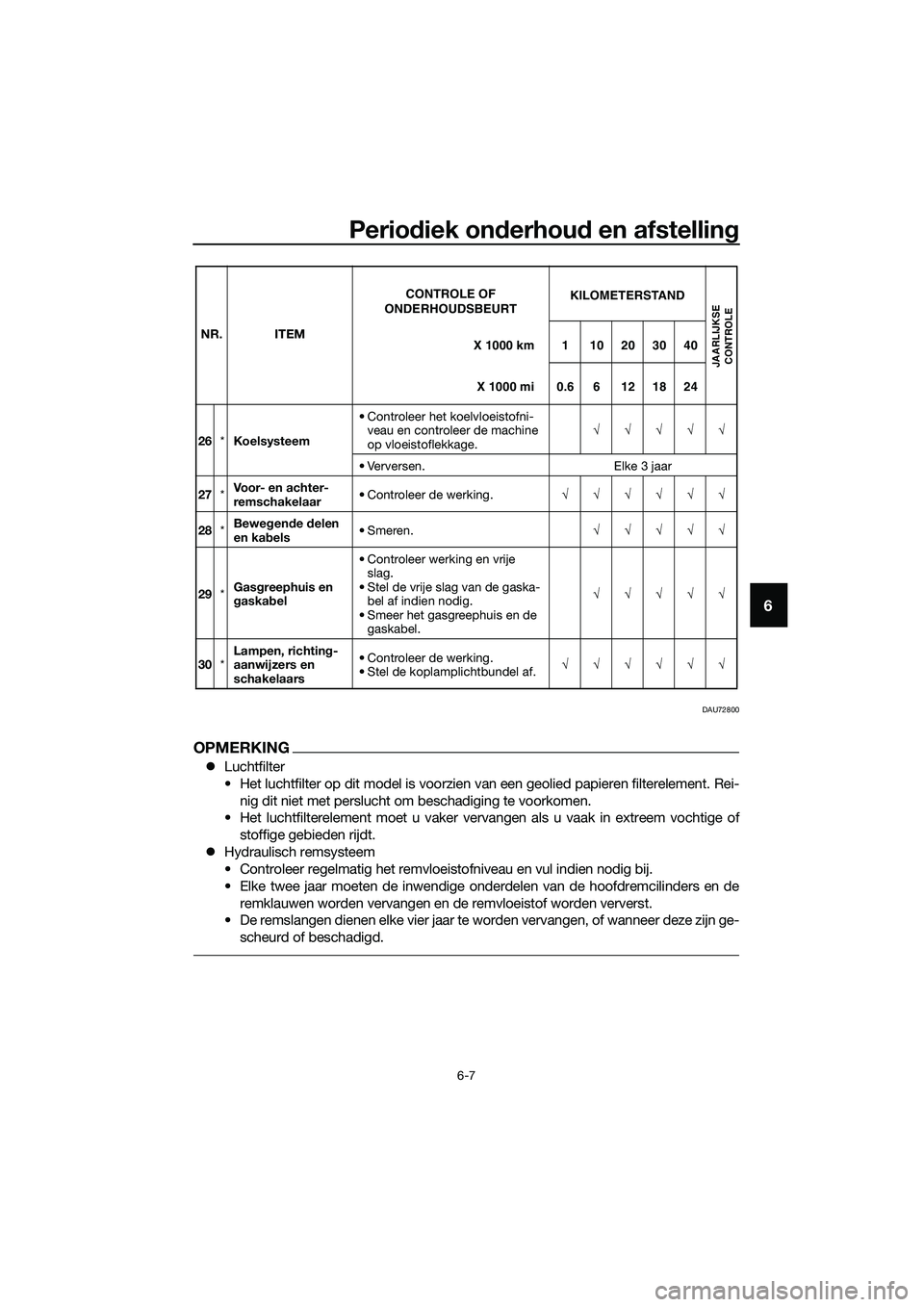

26 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
27 *Voor- en achter-
remschakelaar
• Controleer de werking.
√√√√√√
28 *Bewe
gen de delen
en ka bels •Smeren.
√√√√√
29 *Gas
greephuis en
g aska bel • Controleer werking en vrije
slag.
• Stel de vrije slag van de gaska- bel af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
30 *Lampen, richting
-
aanwijzers en
schakelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UB9AD0D0.book Page 7 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-8
6
DAU19643

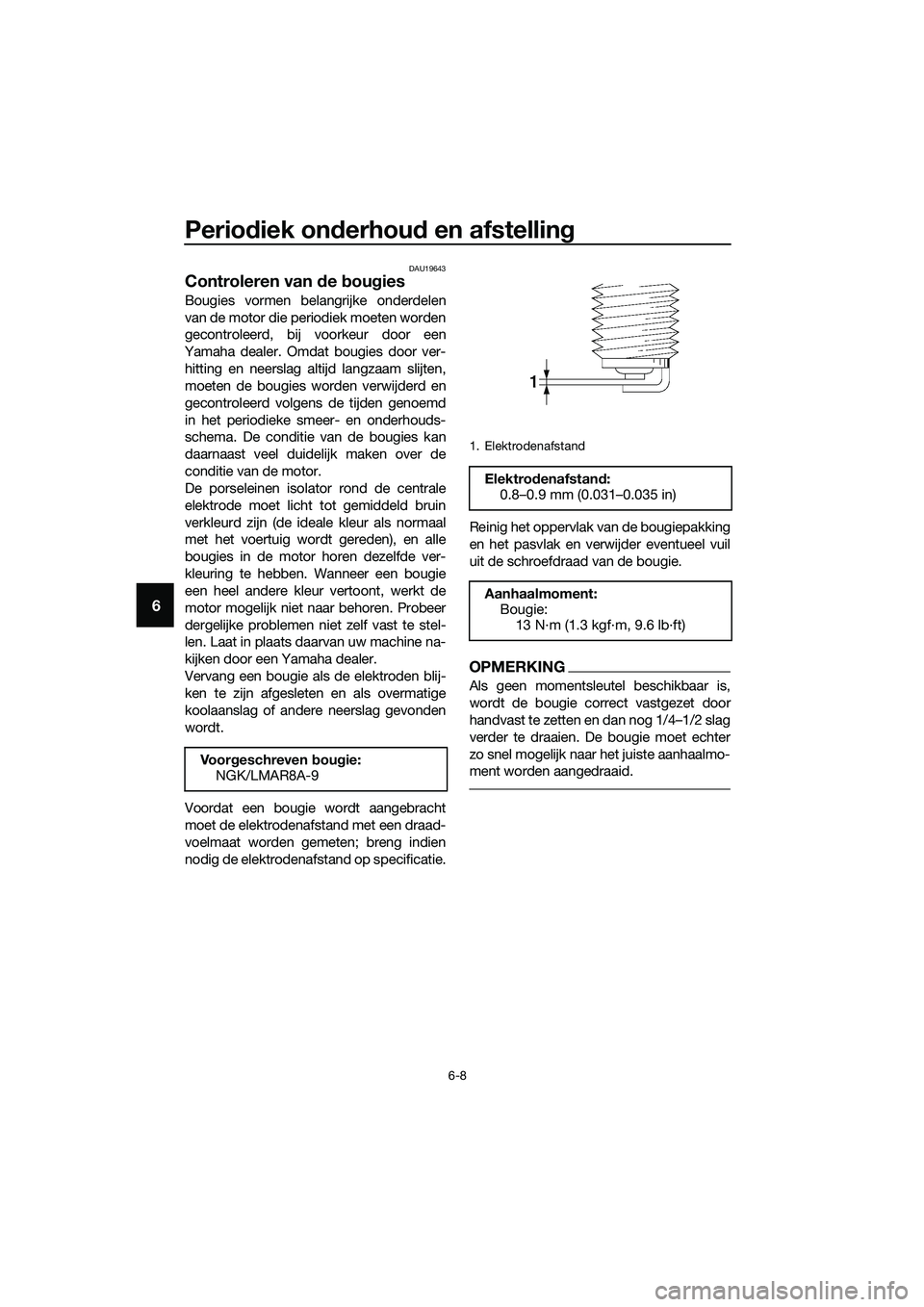

Controleren van de bou gies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie. Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voor
geschreven bou gie:
NGK/LMAR8A-9
1. Elektrodenafstand
Elektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB9AD0D0.book Page 8 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-9
6
DAU36112
Filterbus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
z Controleer alle slangaansluitingen.
z Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
z Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAUN1150
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau rechtsonder in het
carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
3
4
1
2
UB9AD0D0.book Page 9 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-10
6

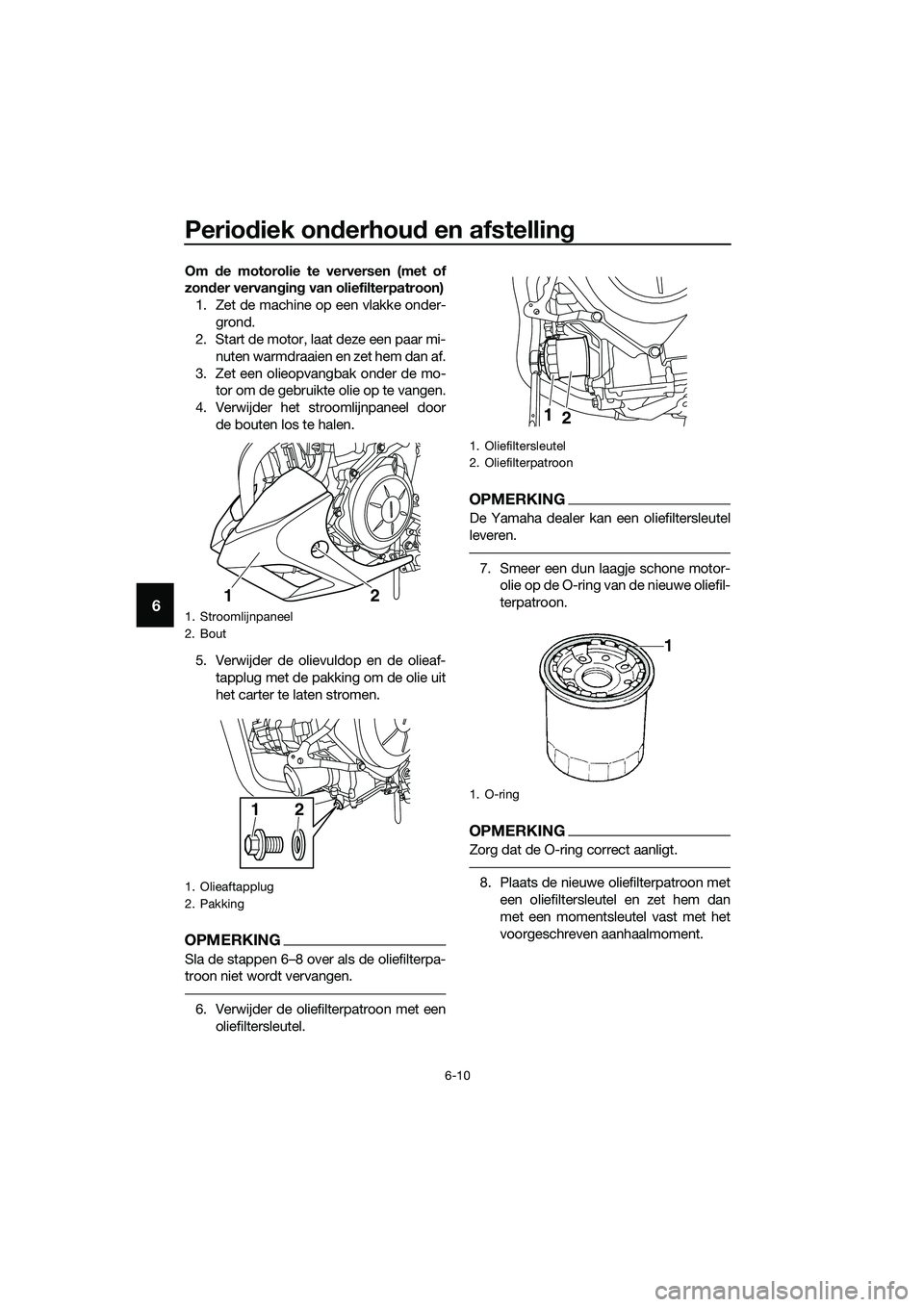

Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder- grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
4. Verwijder het stroomlijnpaneel door de bouten los te halen.
5. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKING
Sla de stappen 6–8 over als de oliefilterpa-
troon niet wordt vervangen.
6. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKING
De Yamaha dealer kan een oliefiltersleutel
leveren.
7. Smeer een dun laagje schone motor-olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKING
Zorg dat de O-ring correct aanligt.
8. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Stroomlijnpaneel
2. Bout
1. Olieaftapplug
2. Pakking
12
12
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
12
UB9AD0D0.book Page 10 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-11
6
9. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
OPMERKING
Plaats de nieuwe pakking zoals getoond.
10. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.
OPMERKING
Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
zOm het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” d ieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook geen
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
z Zor g d at er g een verontreini gin gen
in het carter terecht komen.
11. Monteer het stroomlijnpaneel door de bouten aan te brengen.
12. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage . Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING
Nadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.
1. Momentsleutel
Aanhaalmoment: Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
1. Olieaftapplug
2. Pakking
Aanhaalmoment:
Olieaftapplug:20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Met verwijderen van oliefilterele-
ment: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB9AD0D0.book Page 11 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-12
6
LET OP
DCA20860
Zet de motor direct af als het waarschu-
win gslampje olie druk knippert of b lijft
b ran den en laat het voertui g controleren
d oor een Yamaha- dealer, zelfs als het
olieniveau in or de is.
13. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU20071
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU38176Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
OPMERKING
zHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
z Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Koelvloeistofreservoir
1
2
3
UB9AD0D0.book Page 12 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-13
6

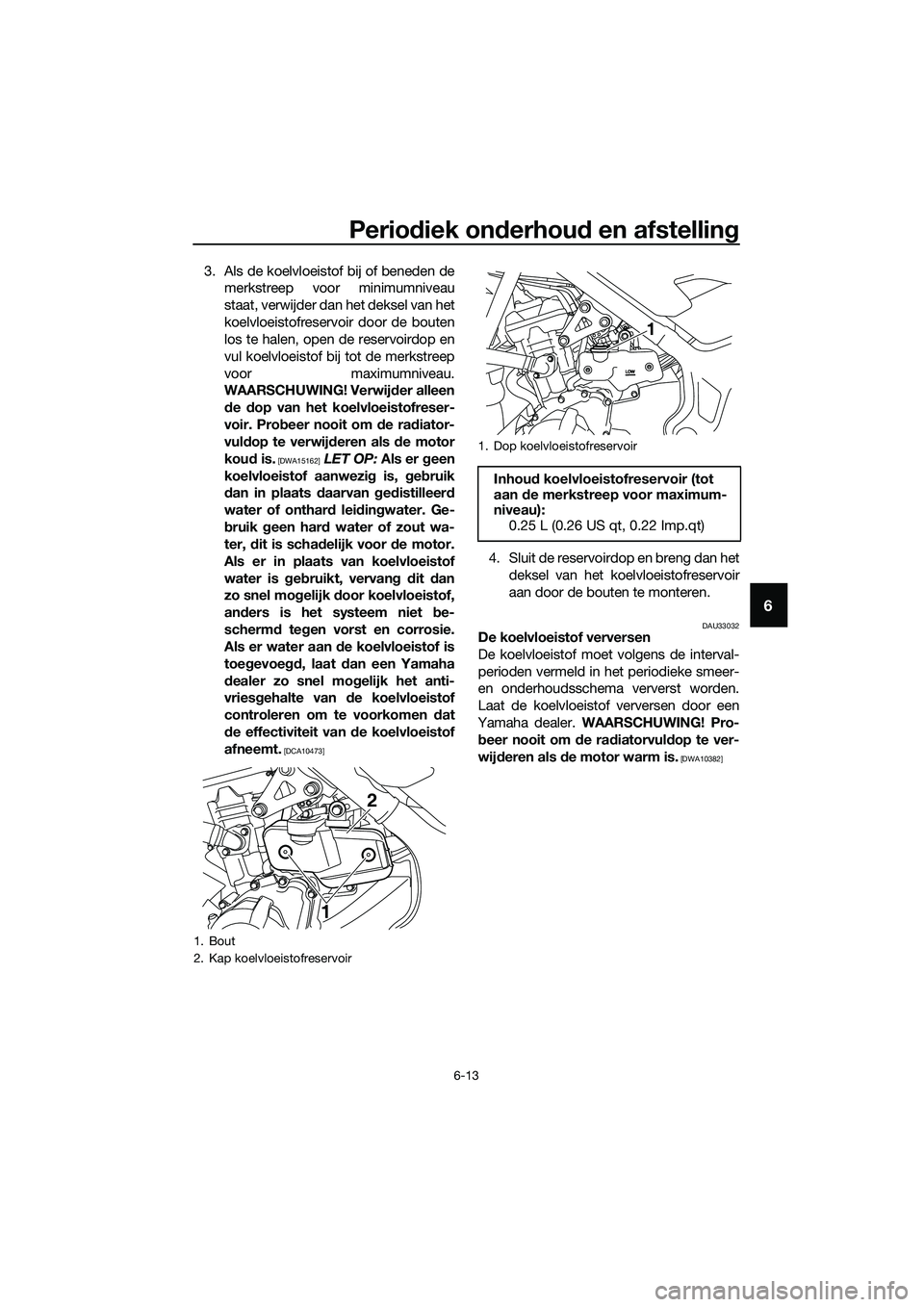

3. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan het deksel van het
koelvloeistofreservoir door de bouten
los te halen, open de reservoirdop en
vul koelvloeistof bij tot de merkstreep
voor maximumniveau.
WAARSCHUWING! Verwij der alleen
d e dop van het koelvloeistofreser-
voir. Pro beer nooit om de ra diator-
vul dop te verwijd eren als de motor
kou d is.
[DWA15162] LET OP: Als er geen
koelvloeistof aanwezi g is, g eb ruik
d an in plaats daarvan ged istilleer d
water of onthar d leid ingwater. Ge-
b ruik geen har d water of zout wa-
ter, dit is scha delijk voor de motor.
Als er in plaats van koelvloeistof
water is g eb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet b e-
scherm d te gen vorst en corrosie.
Als er water aan de koelvloeistof is
toe gevoe gd, laat d an een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van de koelvloeistof
controleren om te voorkomen dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
4. Sluit de reservoirdop en breng dan het
deksel van het koelvloeistofreservoir
aan door de bouten te monteren.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als de motor warm is.
[DWA10382]
1. Bout
2. Kap koelvloeistofreservoir
2
1
1. Dop koelvloeistofreservoir
Inhou d koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UB9AD0D0.book Page 13 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-14
6
DAUN1172

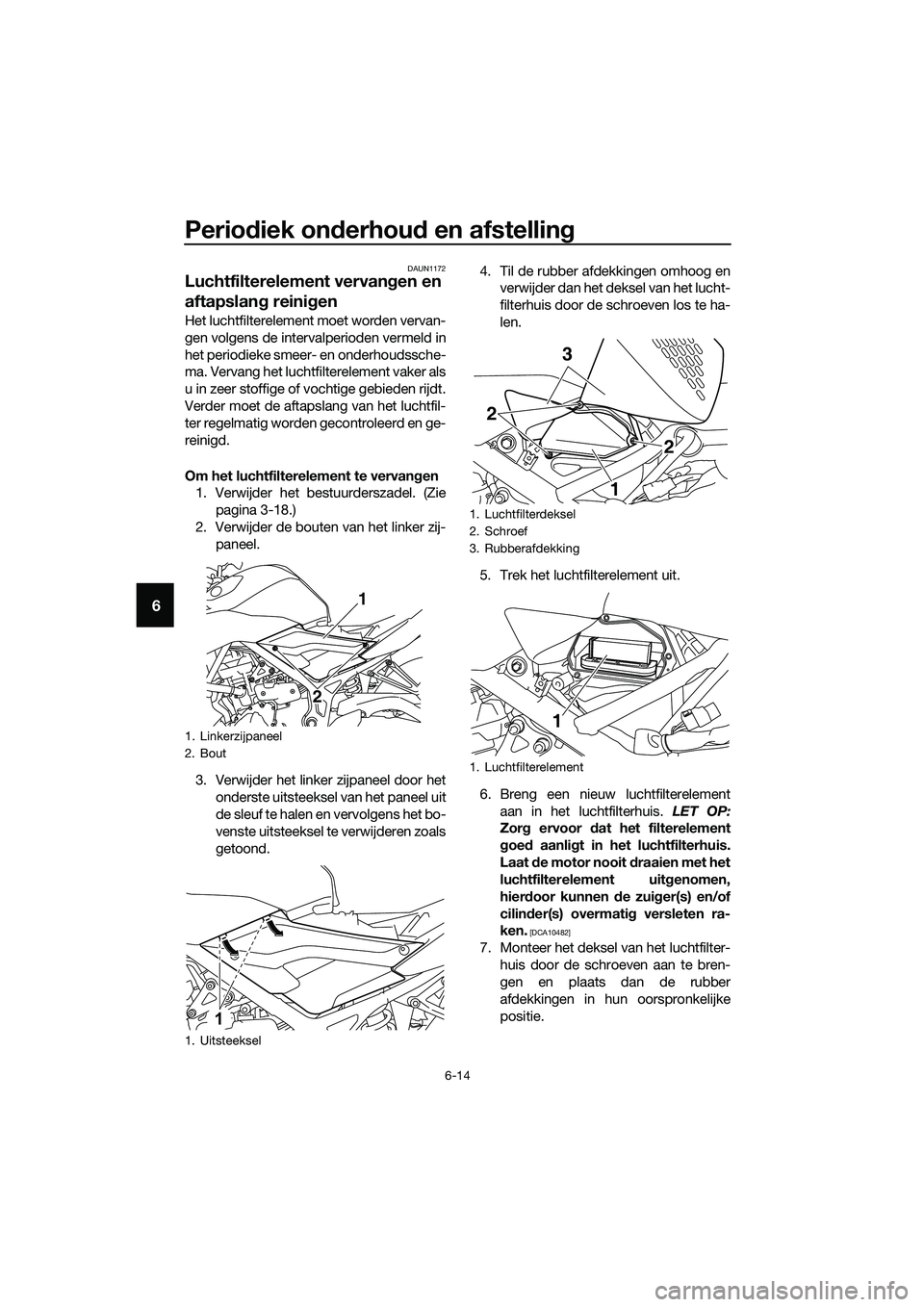

Luchtfilterelement vervan gen en
aftapslan g reini gen
Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
Verder moet de aftapslang van het luchtfil-
ter regelmatig worden gecontroleerd en ge-
reinigd.
Om het luchtfilterelement te vervan gen
1. Verwijder het bestuurderszadel. (Zie
pagina 3-18.)
2. Verwijder de bouten van het linker zij- paneel.
3. Verwijder het linker zijpaneel door het onderste uitsteeksel van het paneel uit
de sleuf te halen en vervolgens het bo-
venste uitsteeksel te verwijderen zoals
getoond. 4. Til de rubber afdekkingen omhoog en
verwijder dan het deksel van het lucht-
filterhuis door de schroeven los te ha-
len.
5. Trek het luchtfilterelement uit.
6. Breng een nieuw luchtfilterelement aan in het luchtfilterhuis. LET OP:
Zor g ervoor dat het filterelement
g oe d aanli gt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitg enomen,
hier door kunnen de zui ger(s) en/of
cilin der(s) overmati g versleten ra-
ken.
[DCA10482]
7. Monteer het deksel van het luchtfilter-
huis door de schroeven aan te bren-
gen en plaats dan de rubber
afdekkingen in hun oorspronkelijke
positie.
1. Linkerzijpaneel
2. Bout
1. Uitsteeksel
1
2
1
1. Luchtfilterdeksel
2. Schroef
3. Rubberafdekking
1. Luchtfilterelement
1 2
2 3
1
UB9AD0D0.book Page 14 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-15
6
8. Plaats het linker zijpaneel in de oor-
spronkelijke positie en breng dan de
bouten aan.
9. Breng het bestuurderszadel aan.
Reini gen van de luchtfilteraftapslan g
1. Controleer of zich in de aftapslang aan de voorkant van het luchtfilterhuis wa-
ter of vuil heeft verzameld.
2. Haal de slang los als er vuil of water in zit, reinig hem grondig en breng op-
nieuw aan.DAU21386
De vrije sla g van d e gas greep
controleren
Meet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
1. Aftapslang luchtfilter
11. Vrije slag van gasgreep
Vrije sla g van gas greep:
3.0–5.0 mm (0.12–0.20 in)
1
UB9AD0D0.book Page 15 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-16
6
DAU21402
Klepspelin g
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU69760
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
z De ban dspannin g moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
z De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at
voor dit
mo del is vast gestel d.
UB9AD0D0.book Page 16 Wednesday, July 5, 2017 1:19 PM
