YAMAHA MT-03 2018 Manuale de Empleo (in Spanish)

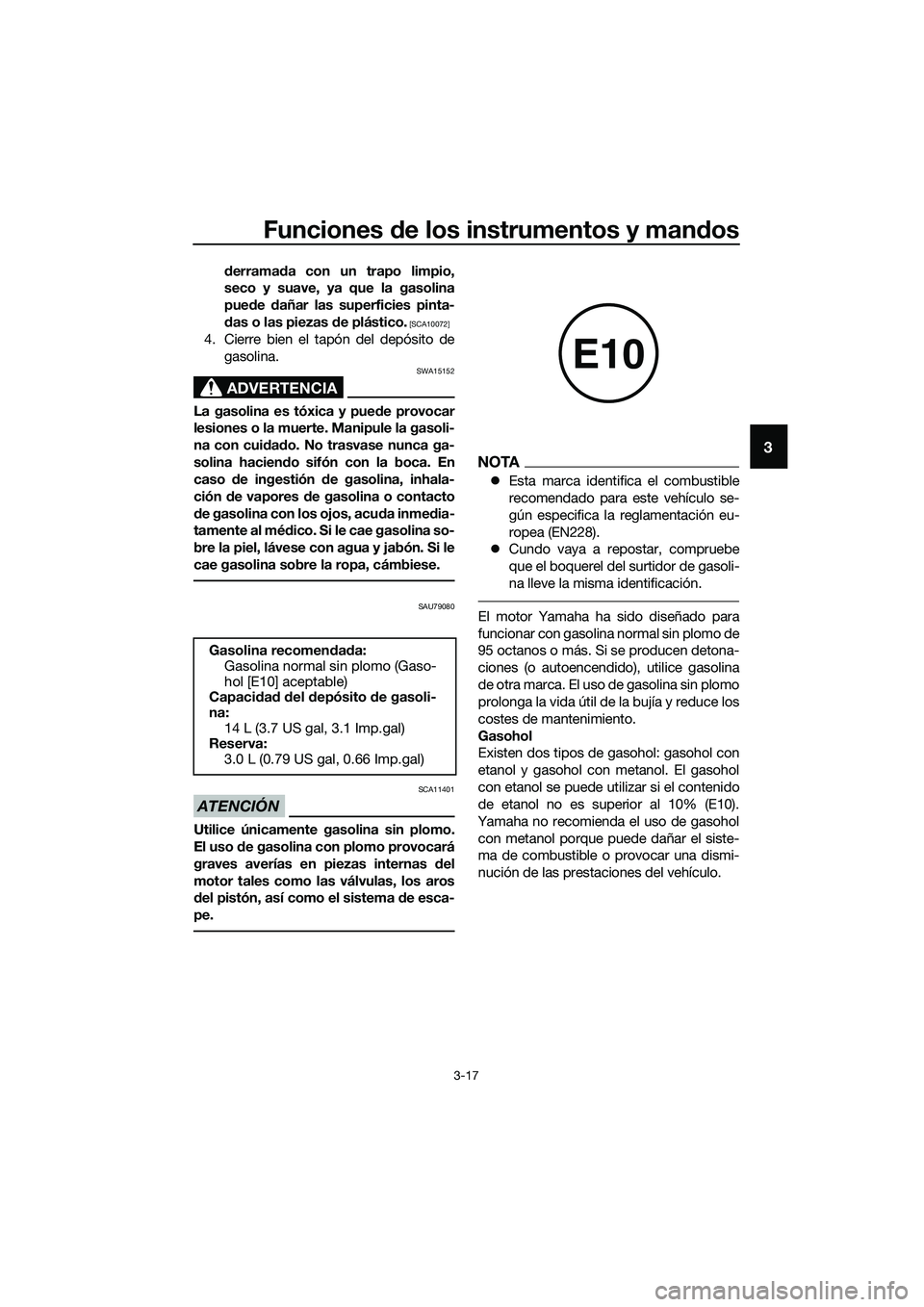

Funciones de los instrumentos y man dos
3-17
3
derramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pued e provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina hacien do sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia-
tamente al méd ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU79080
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas d el
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
NOTA
z Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
z Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomen
dad a:
Gasolina normal sin plomo (Gaso-
hol [E10] aceptable)
Capaci dad d el depósito d e gasoli-
na: 14 L (3.7 US gal, 3.1 Imp.gal)
Reserva:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E10
UB9AS0S0.book Page 17 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-18
3
SAU58301

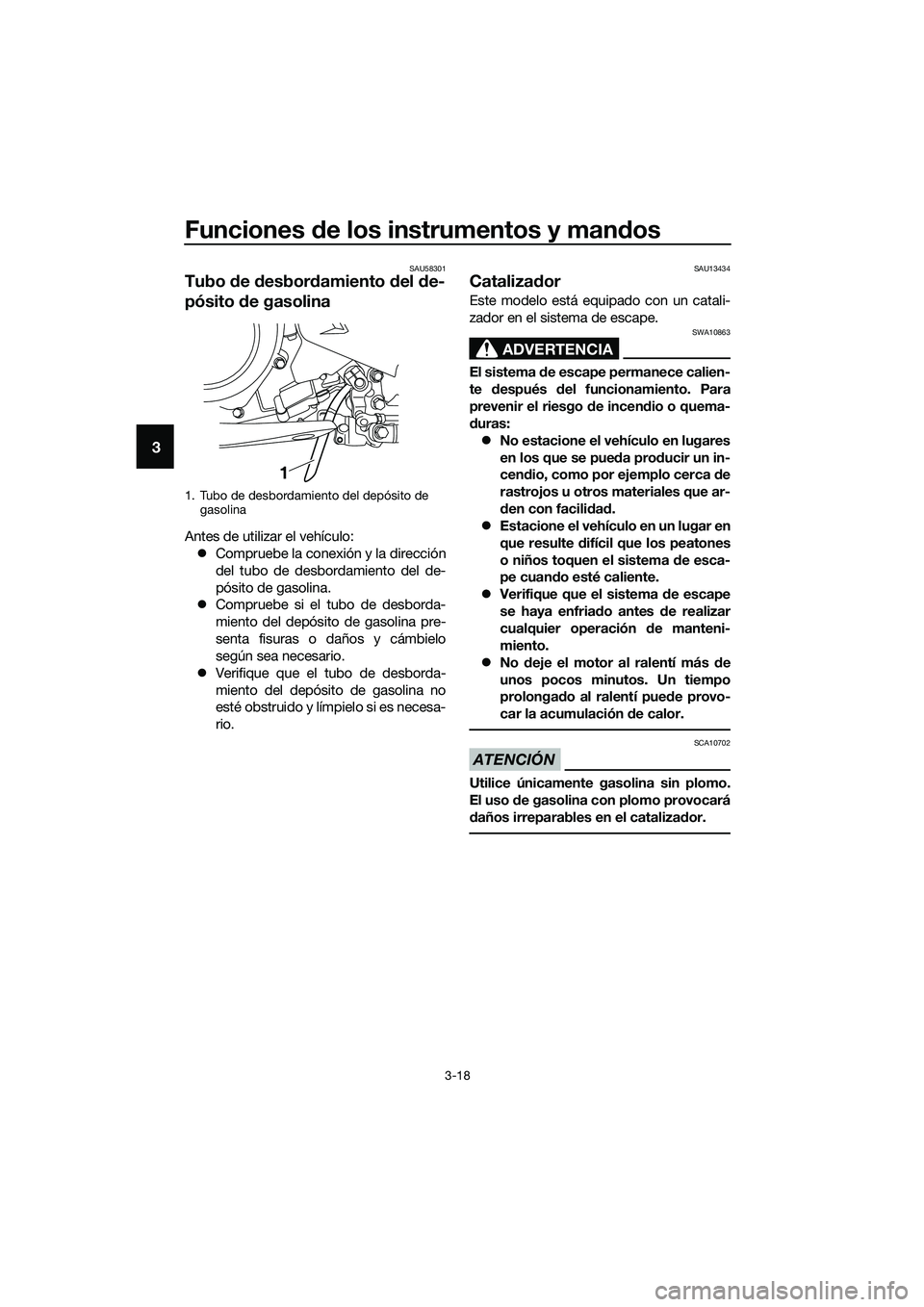

Tubo de desbor damiento del de-
pósito de gasolina
Antes de utilizar el vehículo:
z Compruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
z Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
z Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13434
Catalizad or
Este modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
z No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
z Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
z Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
z No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
1. Tubo de desbordamiento del depósito de
gasolina
1
UB9AS0S0.book Page 18 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-19
3
SAU62622

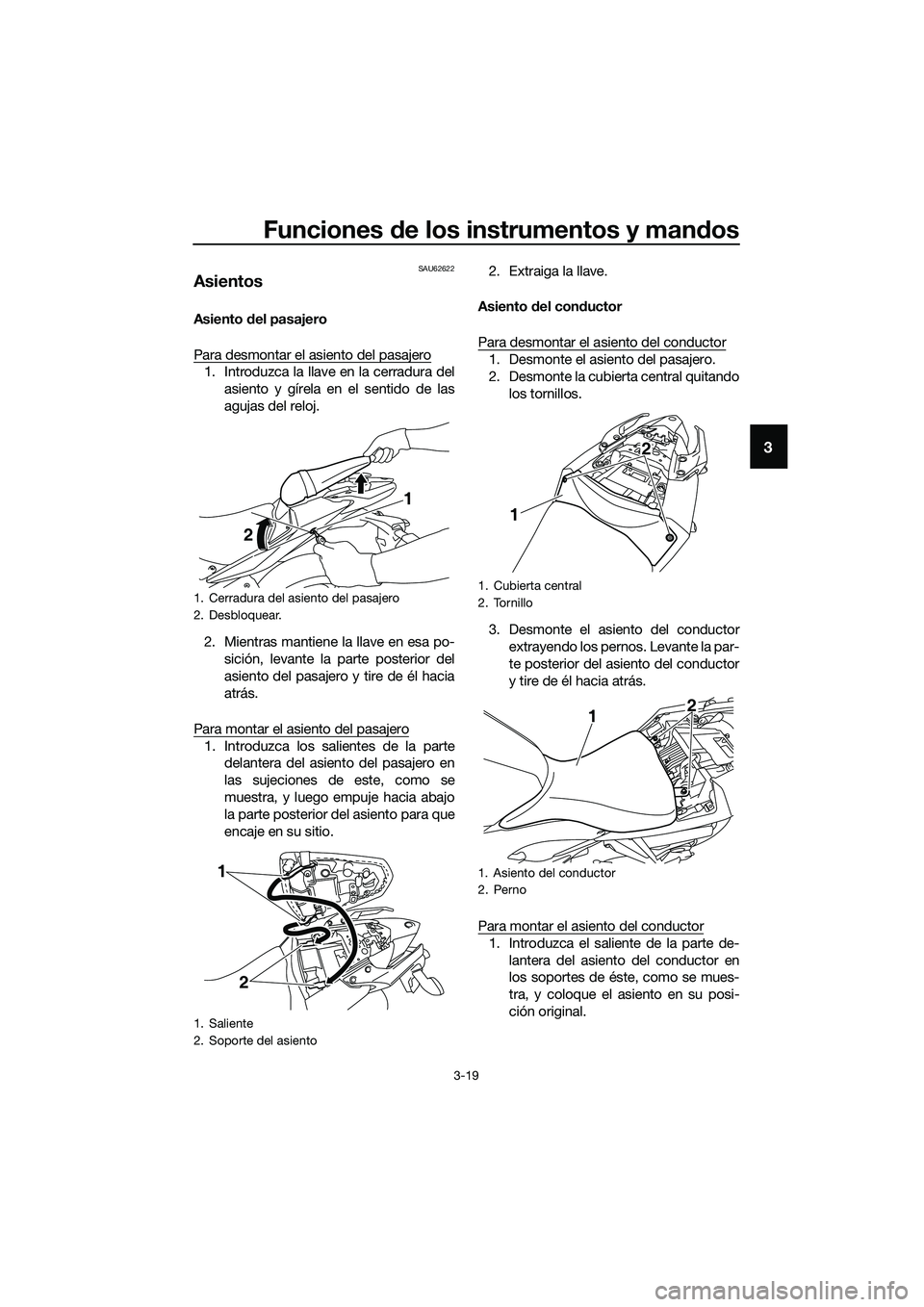

Asientos
Asiento del pasajero
Para desmontar el asiento del pasajero
1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Mientras mantiene la llave en esa po- sición, levante la parte posterior del
asiento del pasajero y tire de él hacia
atrás.
Para montar el asiento del pasajero
1. Introduzca los salientes de la parte delantera del asiento del pasajero en
las sujeciones de este, como se
muestra, y luego empuje hacia abajo
la parte posterior del asiento para que
encaje en su sitio. 2. Extraiga la llave.
Asiento del con ductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Desmonte la cubierta central quitando los tornillos.
3. Desmonte el asiento del conductor extrayendo los pernos. Levante la par-
te posterior del asiento del conductor
y tire de él hacia atrás.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte de- lantera del asiento del conductor en
los soportes de éste, como se mues-
tra, y coloque el asiento en su posi-
ción original.
1. Cerradura del asiento del pasajero
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1
2
1
2
1. Cubierta central
2. Tornillo
1. Asiento del conductor
2. Perno
1 2
1
2
UB9AS0S0.book Page 19 Wednesday, July 5, 2017 1:10 PM

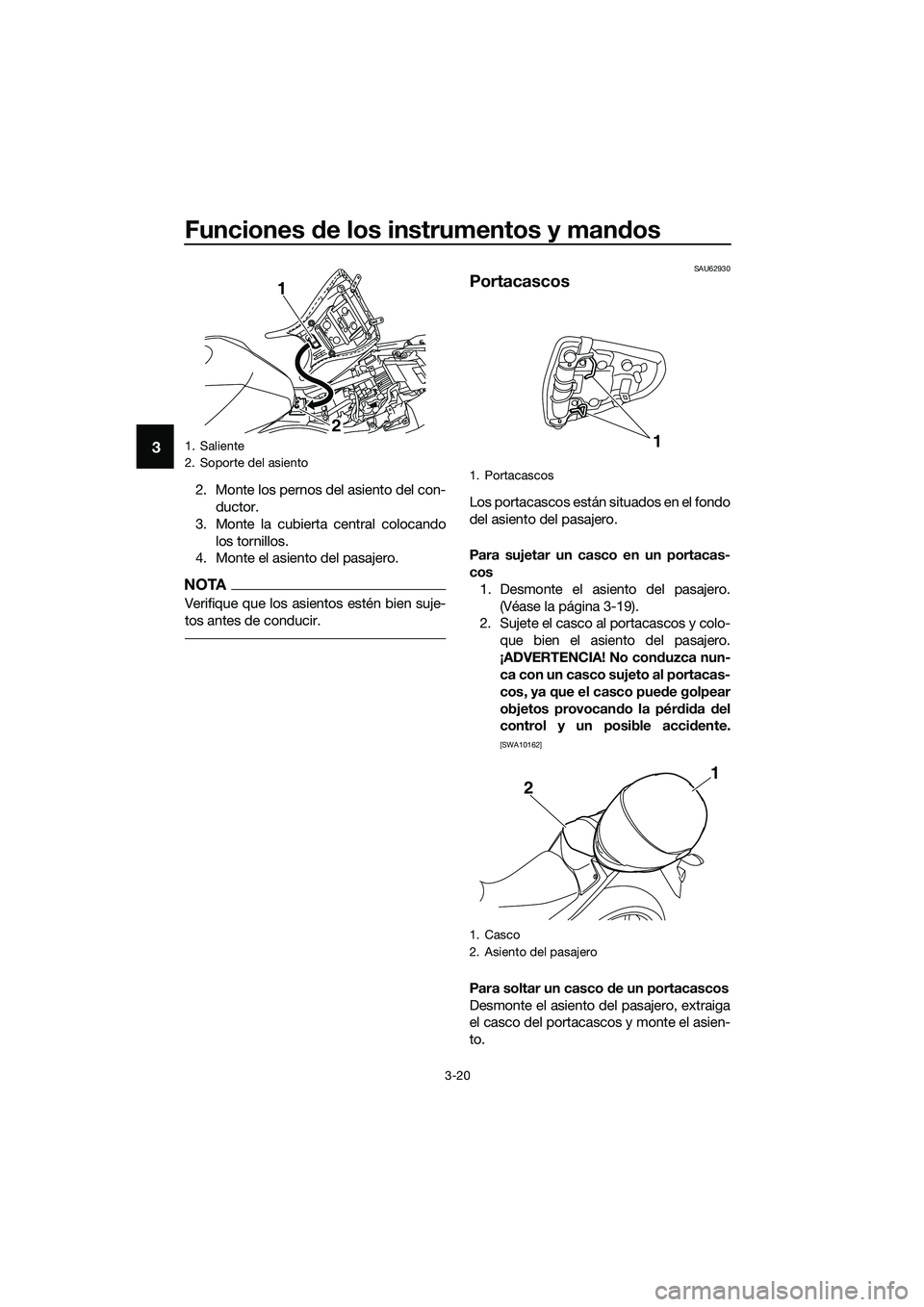

Funciones de los instrumentos y man dos
3-20
3
2. Monte los pernos del asiento del con-
ductor.
3. Monte la cubierta central colocando los tornillos.
4. Monte el asiento del pasajero.
NOTA
Verifique que los asientos estén bien suje-
tos antes de conducir.
SAU62930
Portacascos
Los portacascos están situados en el fondo
del asiento del pasajero.
Para sujetar un casco en un portacas-
cos
1. Desmonte el asiento del pasajero. (Véase la página 3-19).
2. Sujete el casco al portacascos y colo-
que bien el asiento del pasajero.
¡ADVERTENCIA! No con duzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco pue de golpear
objetos provocan do la pér did a del
control y un posible acci dente.
[SWA10162]
Para soltar un casco de un portacascos
Desmonte el asiento del pasajero, extraiga
el casco del portacascos y monte el asien-
to.
1. Saliente
2. Soporte del asiento
1
2
1. Portacascos
1. Casco
2. Asiento del pasajero
1
2 1
UB9AS0S0.book Page 20 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-21
3
SAU62550

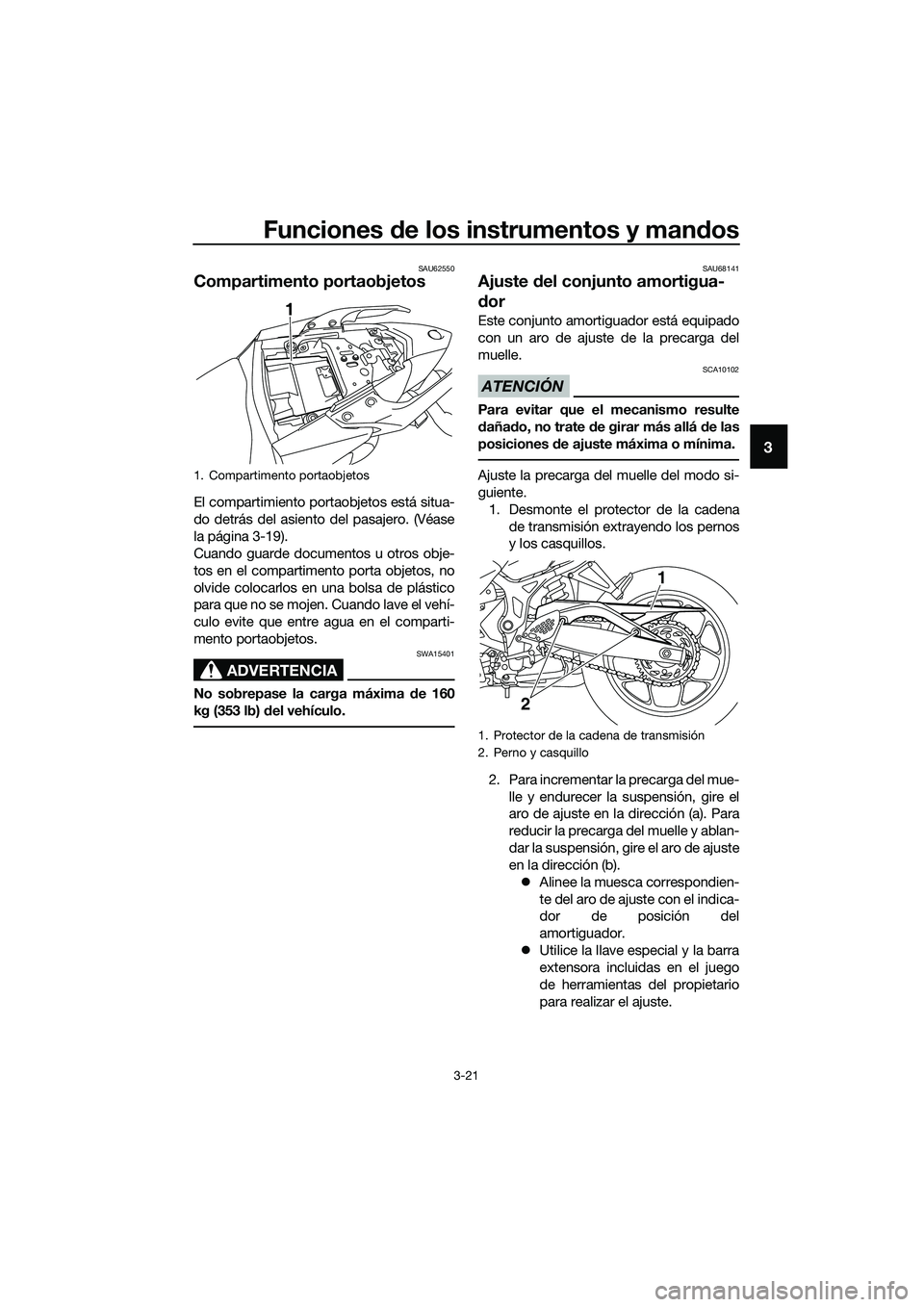

Compartimento portaobjetos
El compartimiento portaobjetos está situa-
do detrás del asiento del pasajero. (Véase
la página 3-19).
Cuando guarde documentos u otros obje-
tos en el compartimento porta objetos, no
olvide colocarlos en una bolsa de plástico
para que no se mojen. Cuando lave el vehí-
culo evite que entre agua en el comparti-
mento portaobjetos.
ADVERTENCIA
SWA15401
No sobrepase la carga máxima de 160
kg (353 lb) d el vehículo.
SAU68141
Ajuste del conjunto amortigua-
d or
Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones d e ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
1. Desmonte el protector de la cadena de transmisión extrayendo los pernos
y los casquillos.
2. Para incrementar la precarga del mue- lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).z Alinee la muesca correspondien-
te del aro de ajuste con el indica-
dor de posición del
amortiguador.
z Utilice la llave especial y la barra
extensora incluidas en el juego
de herramientas del propietario
para realizar el ajuste.1. Compartimento portaobjetos
1
1. Protector de la cadena de transmisión
2. Perno y casquillo
2
1
UB9AS0S0.book Page 21 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-22
3

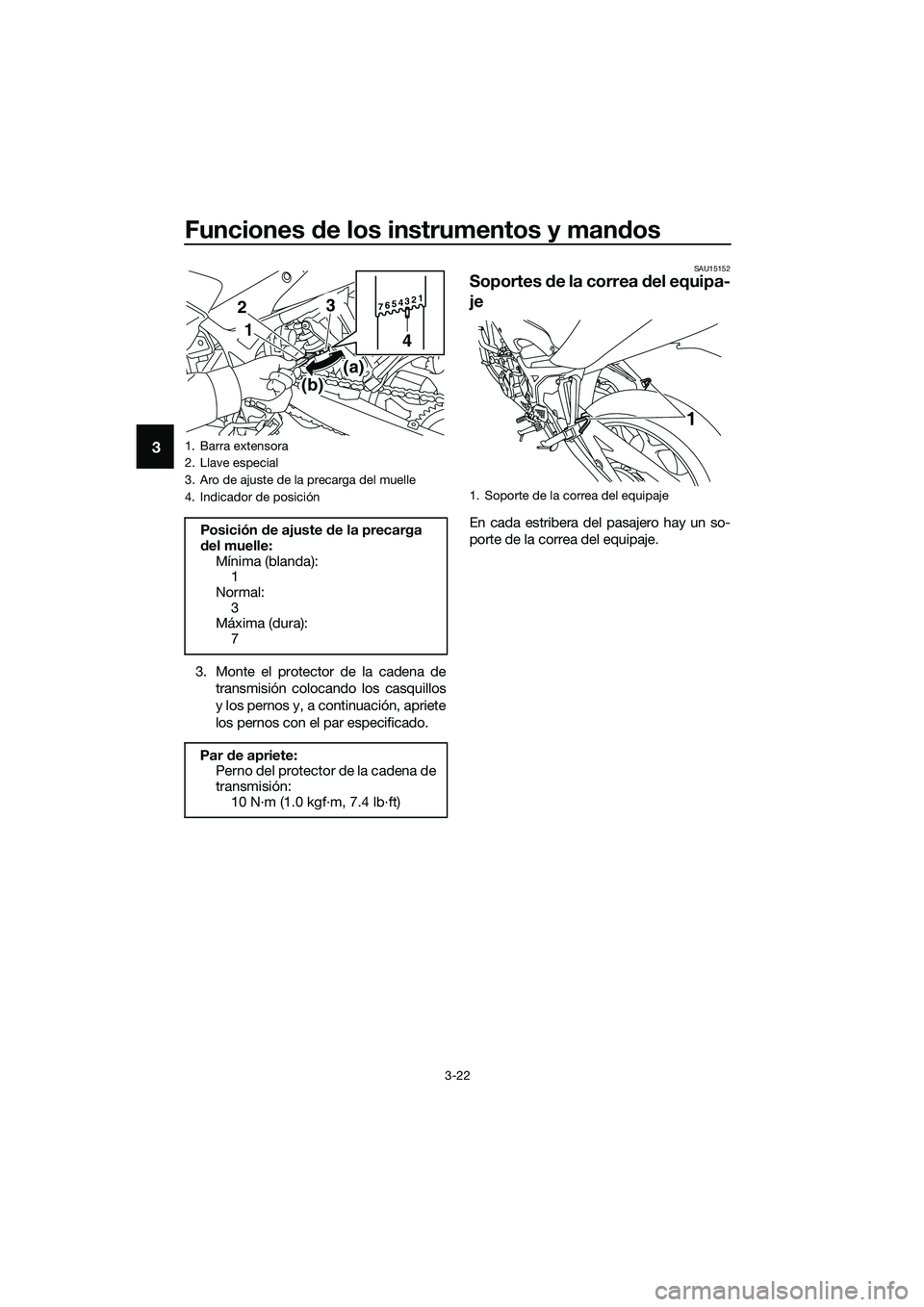

3. Monte el protector de la cadena de
transmisión colocando los casquillos
y los pernos y, a continuación, apriete
los pernos con el par especificado.
SAU15152
Soportes de la correa del equipa-
je
En cada estribera del pasajero hay un so-
porte de la correa del equipaje.
1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posición
Posición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 3
Máxima (dura):
7
Par de apriete:
Perno del protector de la cadena de
transmisión:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
1. Soporte de la correa del equipaje
1
UB9AS0S0.book Page 22 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-23
3
SAU15306

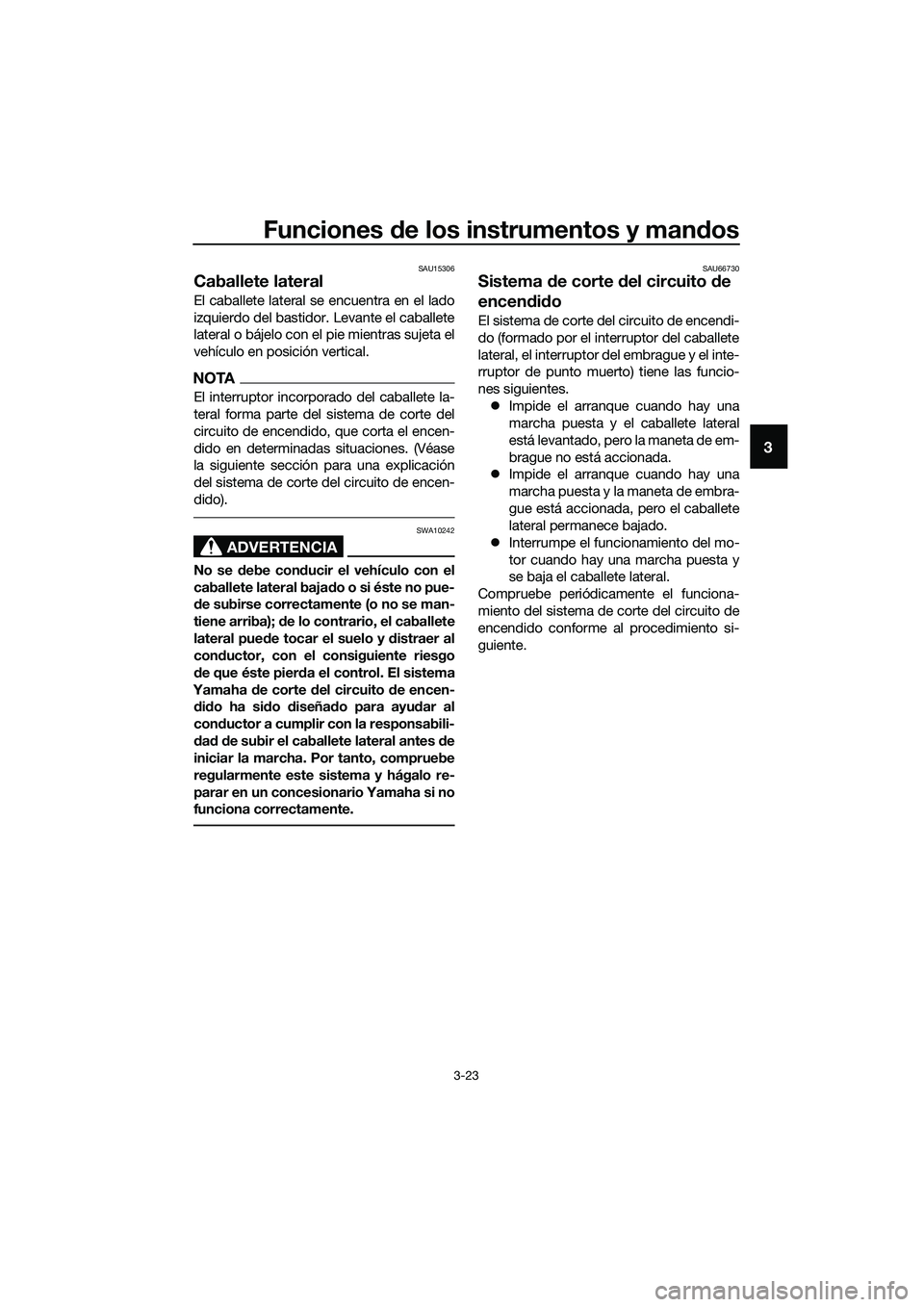

Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU66730
Sistema de corte d el circuito de
encen did o
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
z Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
z Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
z Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB9AS0S0.book Page 23 Wednesday, July 5, 2017 1:10 PM

Funciones de los instrumentos y man dos
3-24
3

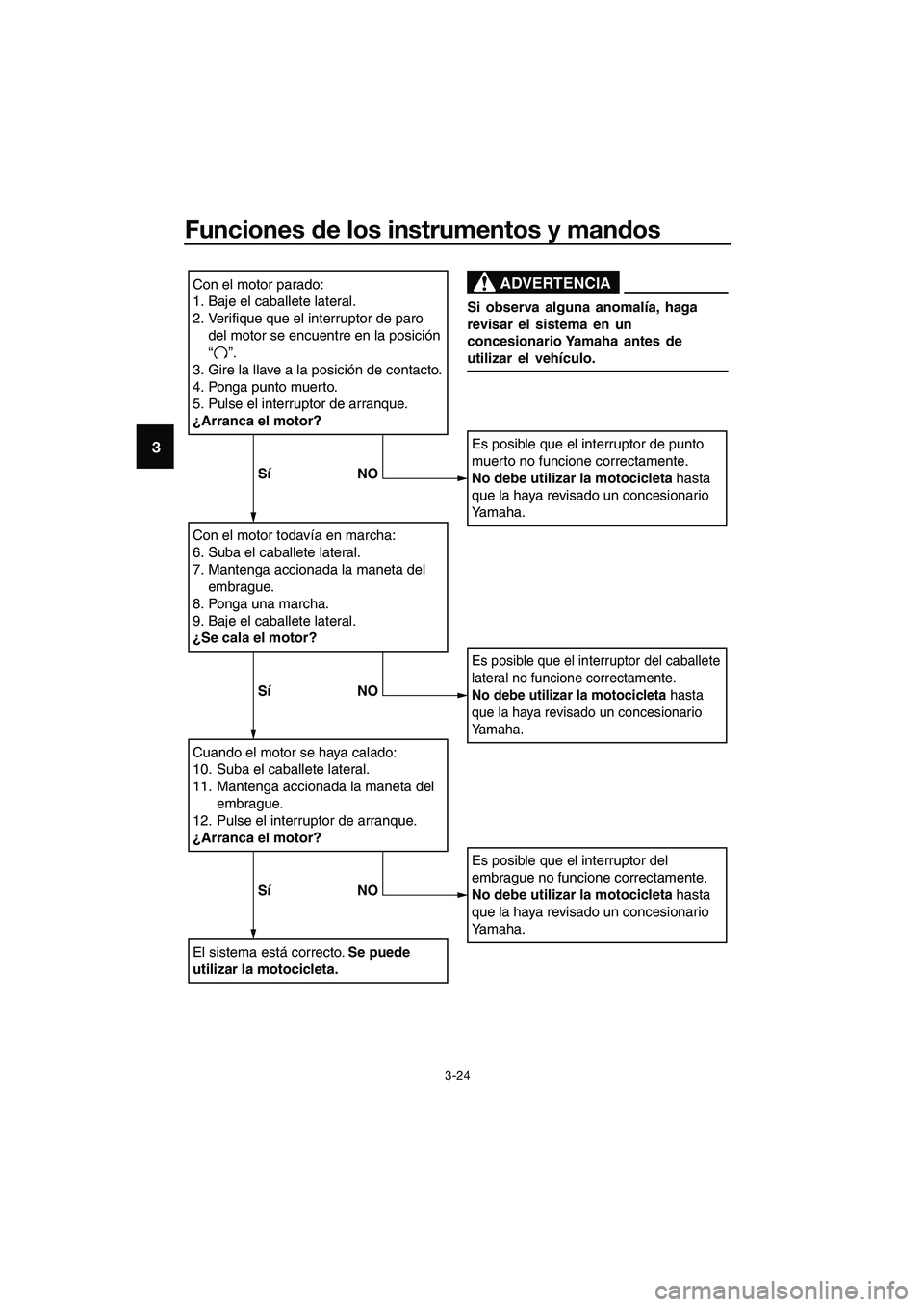

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de paro
del motor se encuentre en la posición
“ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
Si observa alguna anomalía, haga
revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UB9AS0S0.book Page 24 Wednesday, July 5, 2017 1:10 PM

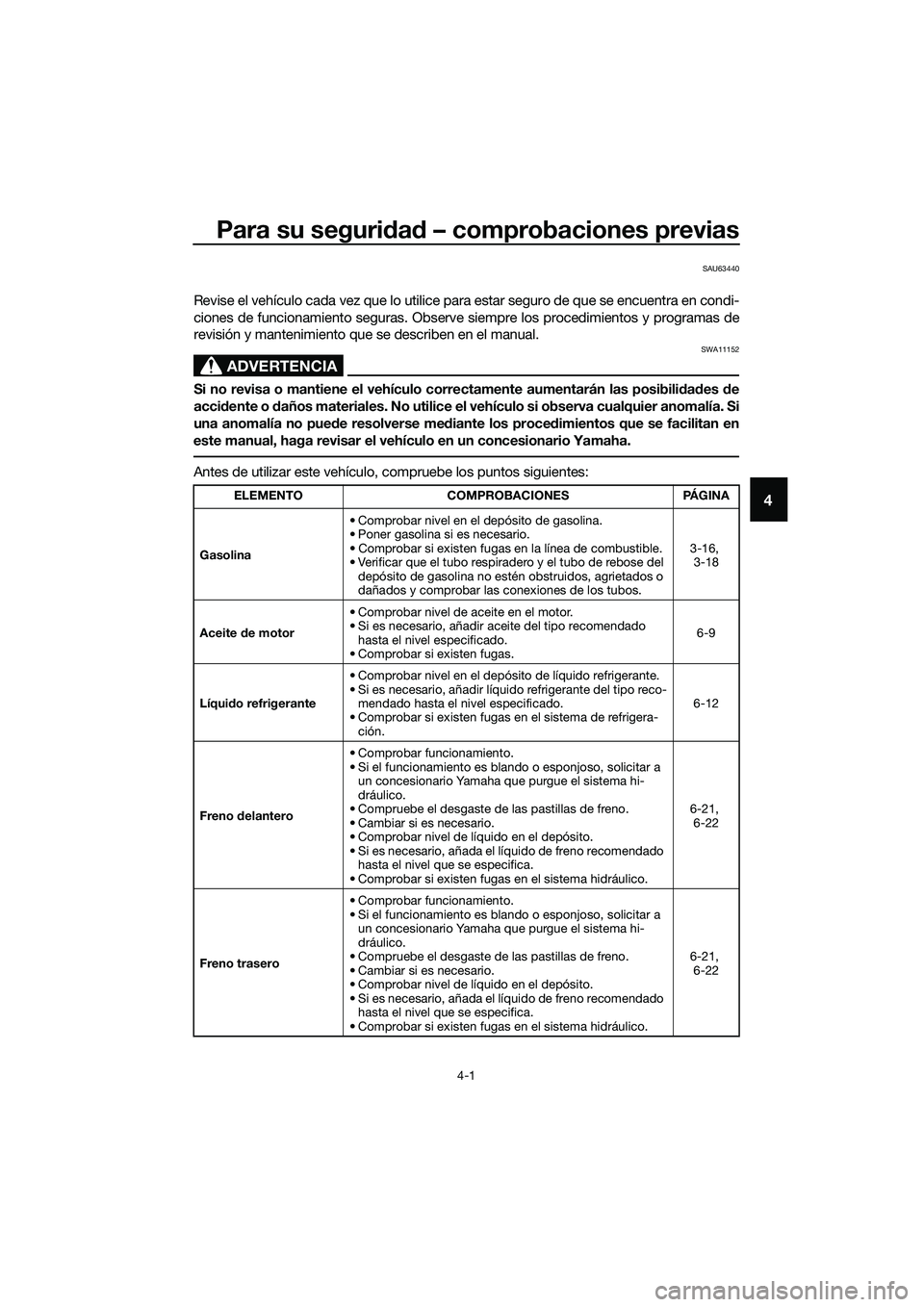

Para su seguridad – comprobaciones previas
4-1
4
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del
depósito de gasolina no estén obstruidos, agrietados o
dañados y comprobar las conexiones de los tubos. 3-16,
3-18
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 6-9
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 6-12
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-21,
6-22
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-21,
6-22
UB9AS0S0.book Page 1 Wednesday, July 5, 2017 1:10 PM

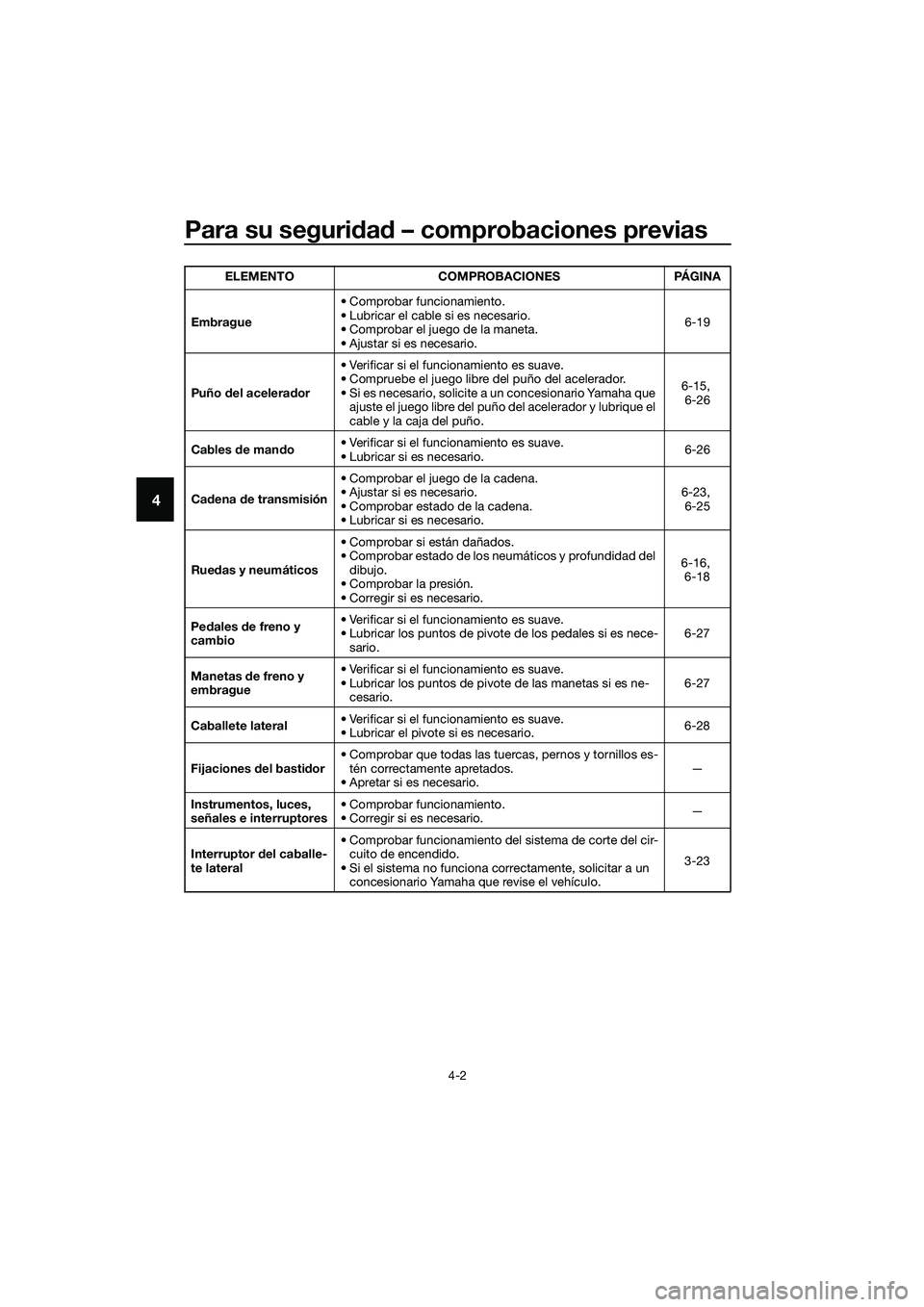

Para su seguridad – comprobaciones previas
4-2
4
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 6-19
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 6-15,
6-26
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
6-26
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario. 6-23,
6-25
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-16,
6-18
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 6-27
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 6-27
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario. 6-28
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor d el caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-23
ELEMENTO COMPROBACIONES PÁGINA
UB9AS0S0.book Page 2 Wednesday, July 5, 2017 1:10 PM
