YAMAHA MT-03 2018 Manuale de Empleo (in Spanish)

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU73450
NOTA
Este modelo está equipado con:
z un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor. De lo contrario,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
z un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
UB9AS0S0.book Page 1 Wednesday, July 5, 2017 1:10 PM

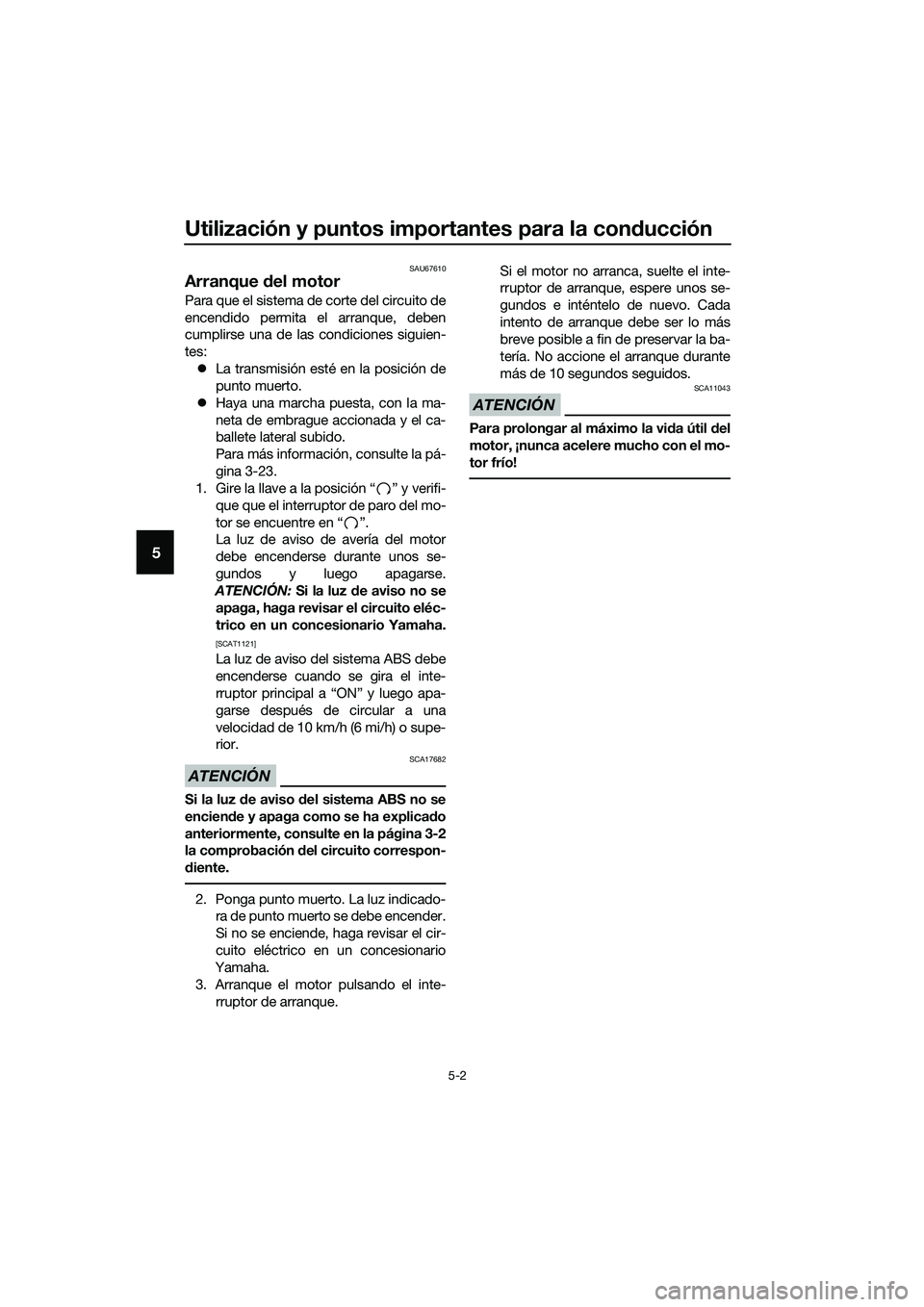

Utilización y puntos importantes para la conducción
5-2
5
SAU67610
Arranque del motor
Para que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
z La transmisión esté en la posición de
punto muerto.
z Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-23.
1. Gire la llave a la posición “ ” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “ ”.
La luz de aviso de avería del motor
debe encenderse durante unos se-
gundos y luego apagarse.
ATENCIÓN: Si la luz de aviso no se
apaga, haga revisar el circuito eléc-
trico en un concesionario Yamaha.
[SCAT1121]
La luz de aviso del sistema ABS debe
encenderse cuando se gira el inte-
rruptor principal a “ON” y luego apa-
garse después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior.
ATENCIÓN
SCA17682
Si la luz de aviso d el sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-2
la comprobación del circuito correspon-
d iente.
2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte- rruptor de arranque. Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi
da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
UB9AS0S0.book Page 2 Wednesday, July 5, 2017 1:10 PM

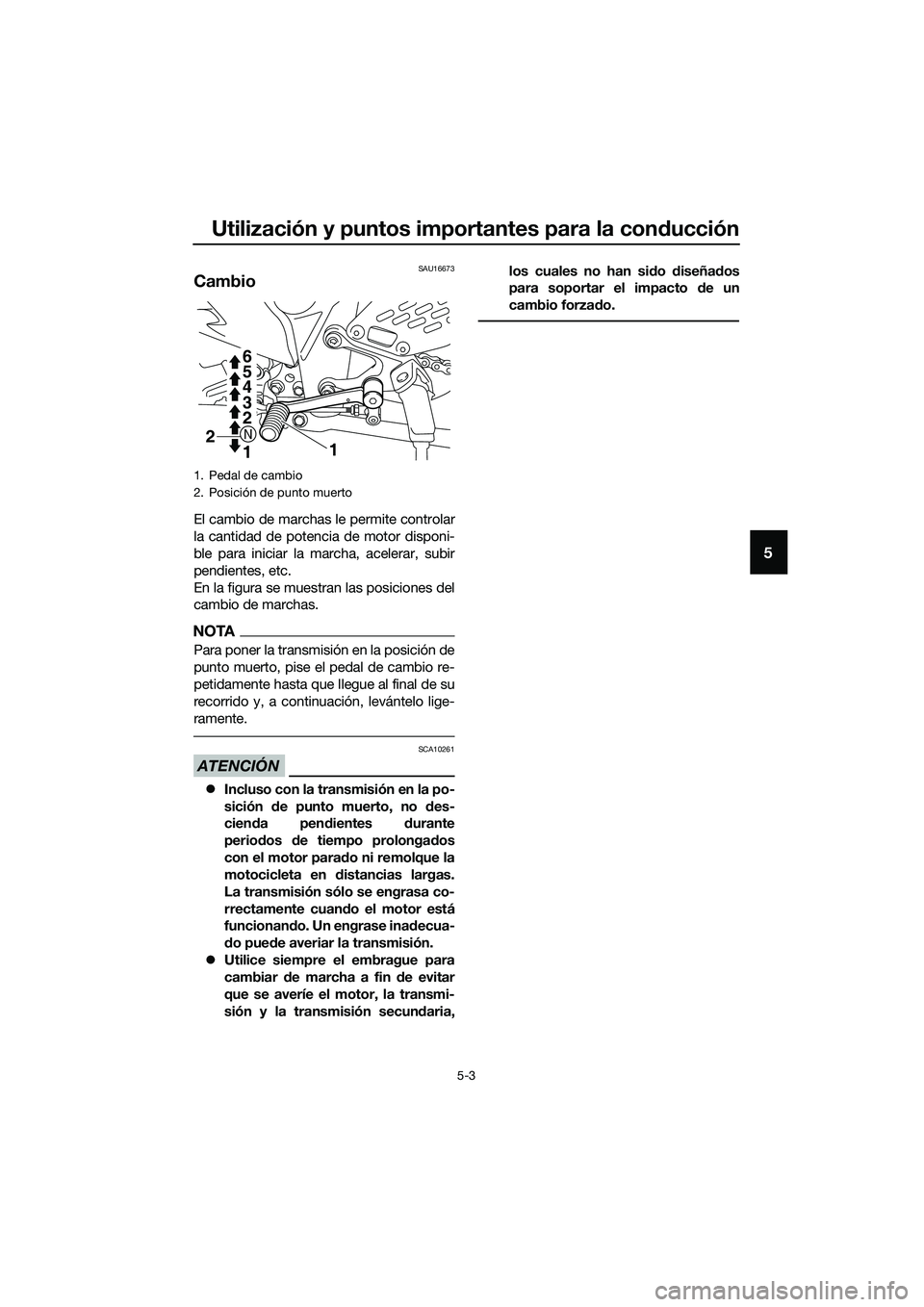

Utilización y puntos importantes para la conducción
5-3
5
SAU16673
Cambio
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.
ATENCIÓN
SCA10261
z Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
z Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria, los cuales no han si
do diseña dos
para soportar el impacto de un
cambio forza do.
1. Pedal de cambio
2. Posición de punto muerto
11 2
2 3 4 5 6
N
UB9AS0S0.book Page 3 Wednesday, July 5, 2017 1:10 PM

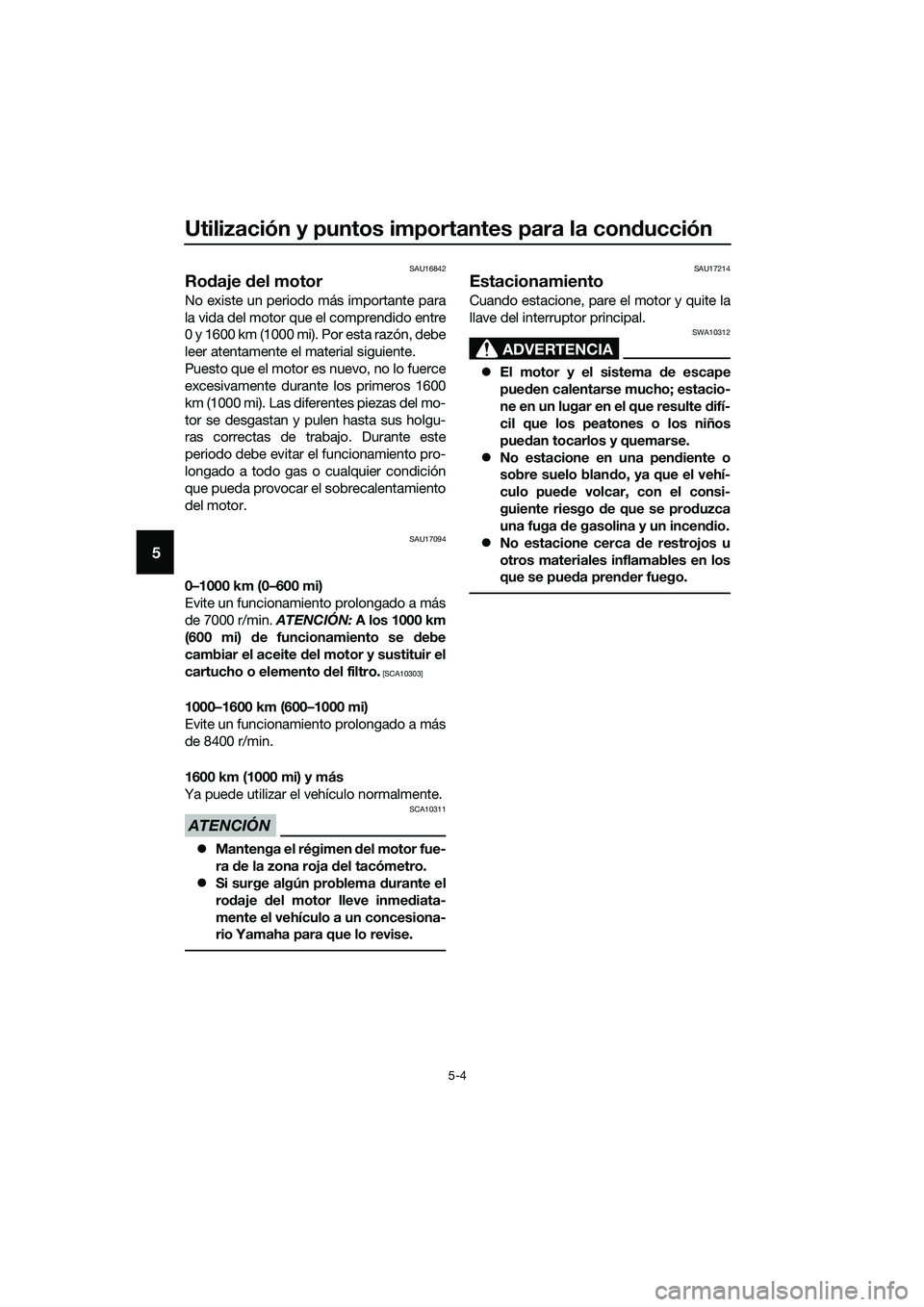

Utilización y puntos importantes para la conducción
5-4
5
SAU16842
Ro daje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 7000 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 8400 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
z Mantenga el régimen del motor fue-
ra de la zona roja d el tacómetro.
z Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
SAU17214
Estacionamiento
Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
z El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
z No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga de gasolina y un incen dio.
z No estacione cerca de restrojos u
otros materiales inflamables en los
que se pue da pren der fuego.
UB9AS0S0.book Page 4 Wednesday, July 5, 2017 1:10 PM

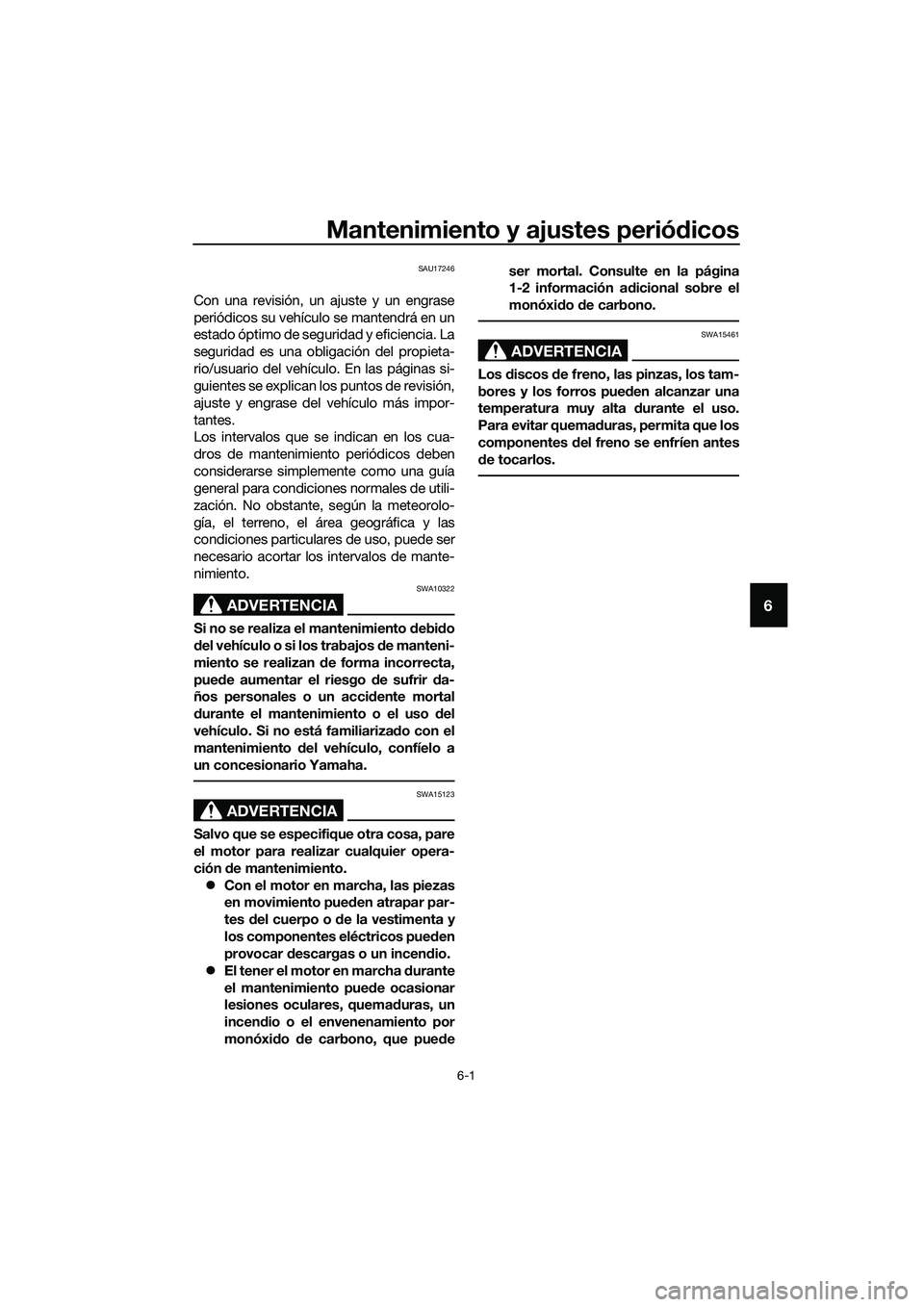

Mantenimiento y ajustes periódicos
6-1
6
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
pue de aumentar el riesgo de sufrir da-
ños personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
z Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o d e la vestimenta y
los componentes eléctricos pued en
provocar descargas o un incen dio.
z El tener el motor en marcha durante
el mantenimiento pued e ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de ser mortal. Consulte en la página
1-2 información a
dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
UB9AS0S0.book Page 1 Wednesday, July 5, 2017 1:10 PM

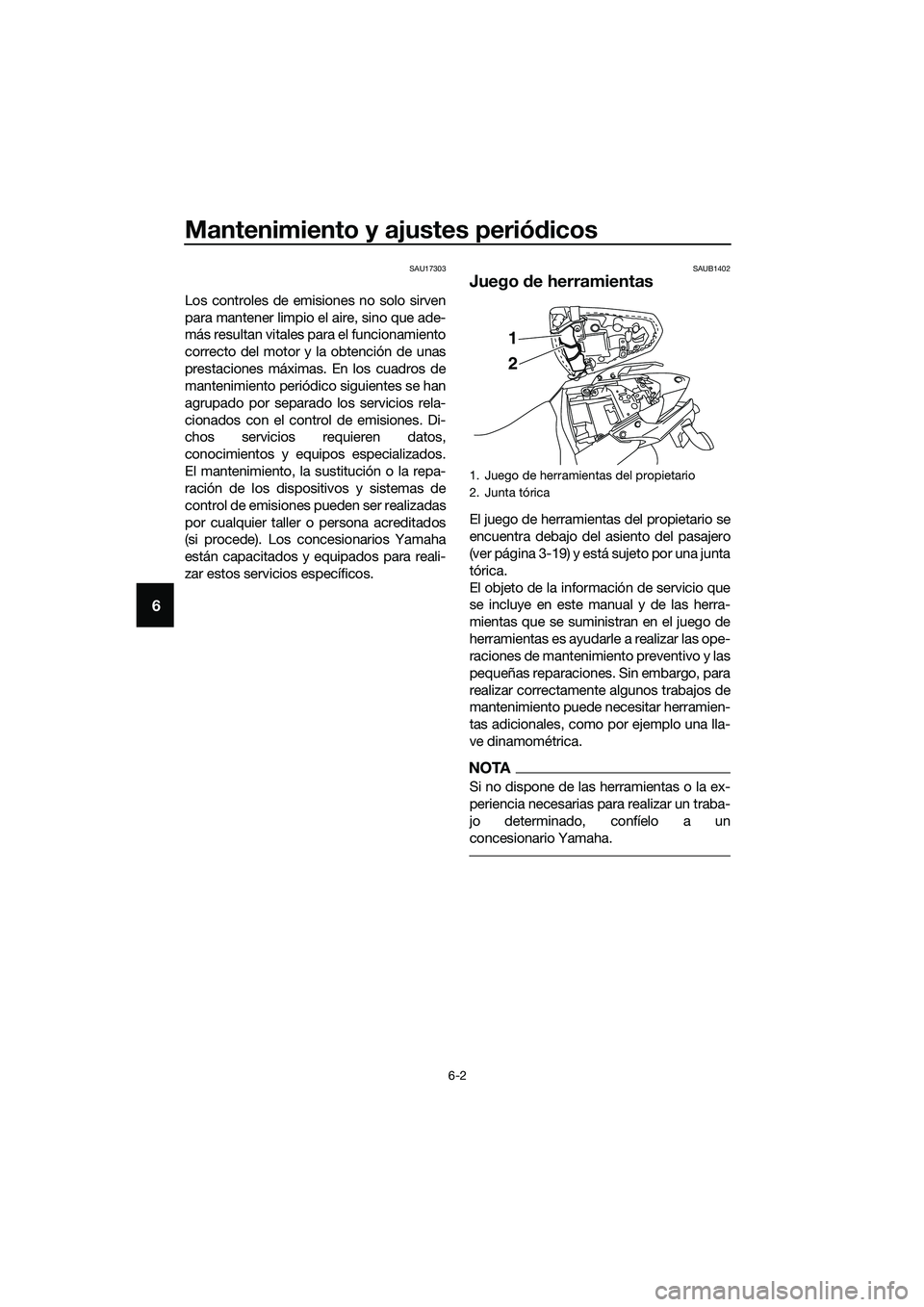

Mantenimiento y ajustes periódicos
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAUB1402
Juego de herramientas
El juego de herramientas del propietario se
encuentra debajo del asiento del pasajero
(ver página 3-19) y está sujeto por una junta
tórica.
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
2. Junta tórica
1
2
UB9AS0S0.book Page 2 Wednesday, July 5, 2017 1:10 PM

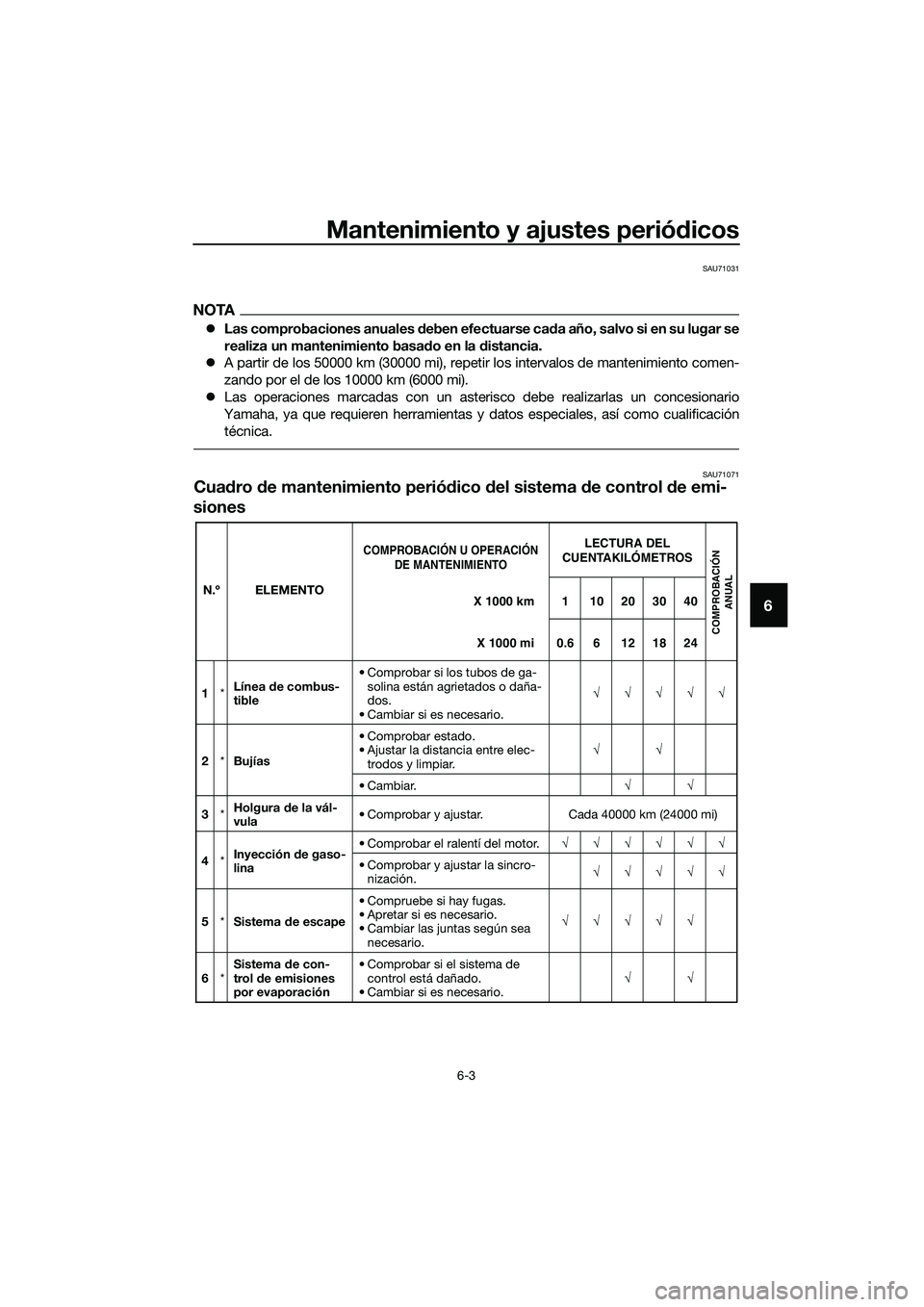

Mantenimiento y ajustes periódicos
6-3
6
SAU71031
NOTA
z Las comprobaciones anuales deben efectuarse ca da año, salvo si en su lugar se
realiza un mantenimiento basa do en la distancia.
z A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 10000 km (6000 mi).
z Las operaciones marcadas con un asterisco debe realizarlas un concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación
técnica.
SAU71071Cua dro de mantenimiento perió dico del sistema de control de emi-
siones
N.º ELEMENTO
1 *Línea
de combus-
tible • Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario. √√√√√
2 *Bujías • Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar. √√
• Cambiar. √√
3 *Holgura
de la vál-
vula • Comprobar y ajustar.
Cada 40000 km (24000 mi)
4 *Inyección
de gaso-
lina • Comprobar el ralentí del motor.
√√√√√√
• Comprobar y ajustar la sincro- nización. √√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar las juntas según sea
necesario. √√√√√
6 *Sistema
de con-
trol de emisiones
por evaporación • Comprobar si el sistema de
control está dañado.
• Cambiar si es necesario. √√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB9AS0S0.book Page 3 Wednesday, July 5, 2017 1:10 PM

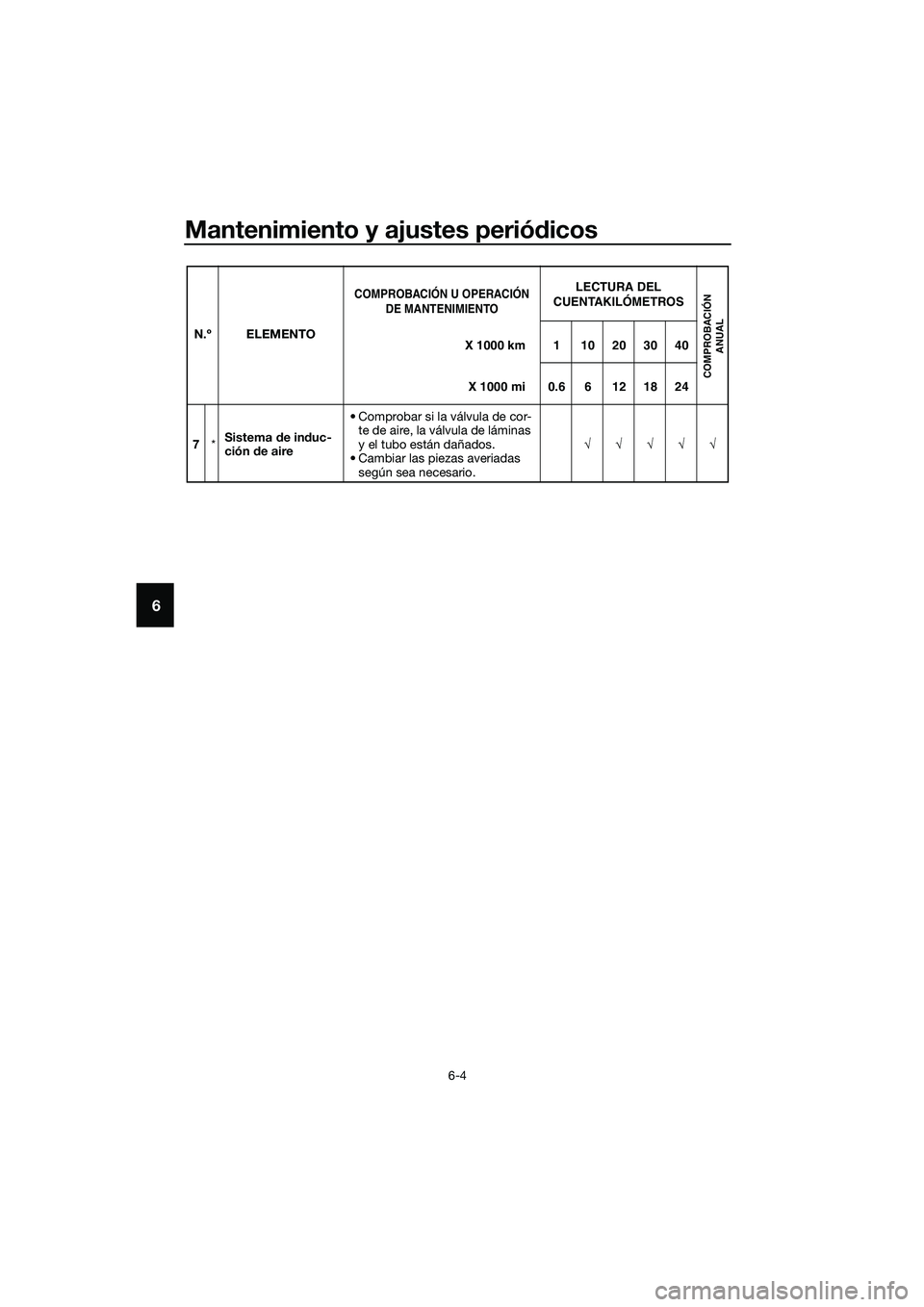

Mantenimiento y ajustes periódicos
6-4
6
7 *Sistema
de in duc-
ción de aire • Comprobar si la válvula de cor-
te de aire, la válvula de láminas
y el tubo están dañados.
• Cambiar las piezas averiadas según sea necesario. √√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB9AS0S0.book Page 4 Wednesday, July 5, 2017 1:10 PM

Mantenimiento y ajustes periódicos
6-5
6
SAU71372

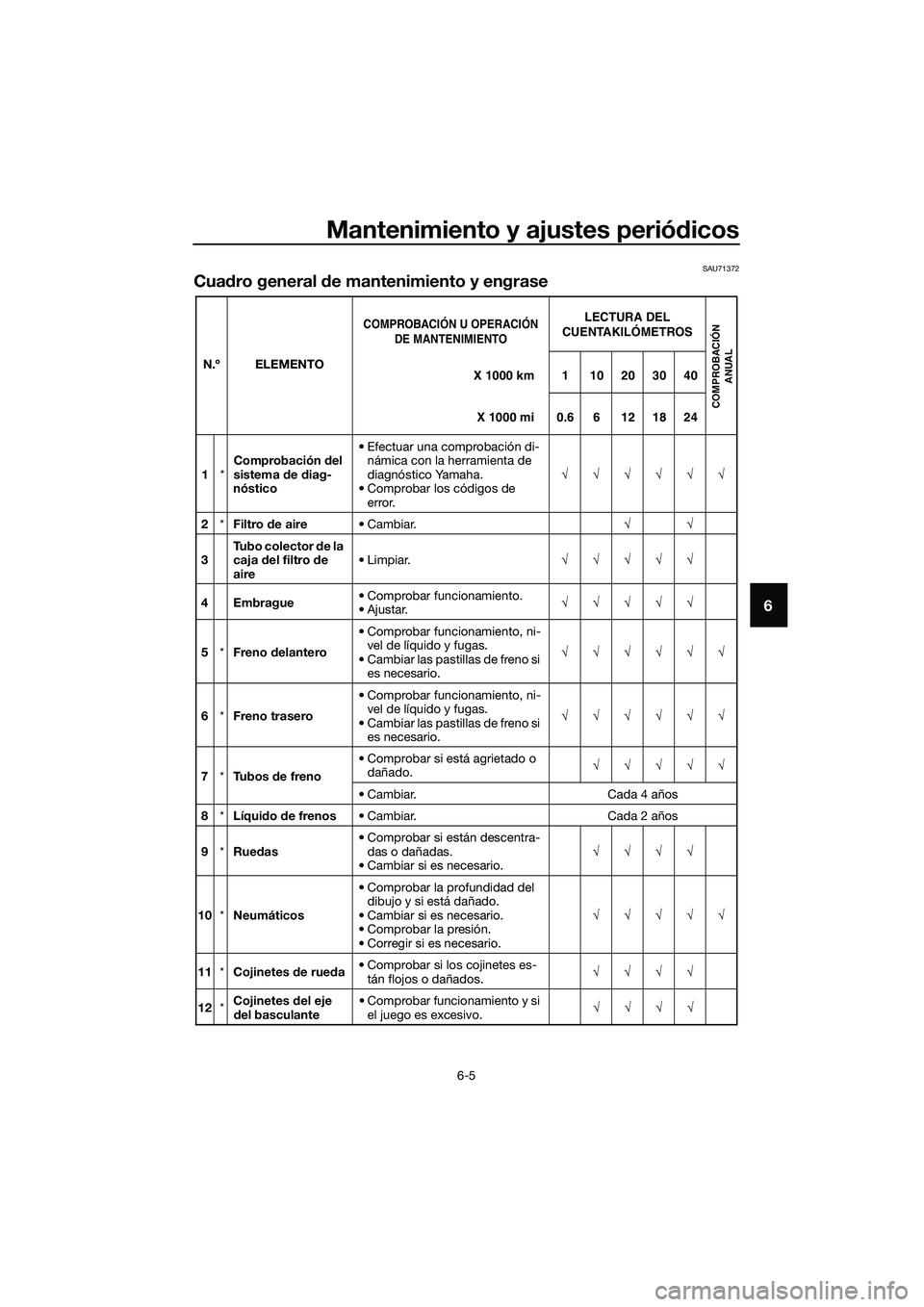

Cua dro general d e mantenimiento y engrase
N.º ELEMENTO
1 *Comprobación
del
sistema de diag-
nóstico • Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de error. √√√√√√
2 *Filtro de aire • Cambiar. √√
3 Tubo colector d
e la
caja del filtro d e
aire •Limpiar.
√√√√√
4Embrague • Comprobar funcionamiento.
• Ajustar.
√√√√√
5 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
6 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
7 *Tu b o s de freno • Comprobar si está agrietado o
dañado. √√√√√
• Cambiar. Cada 4 años
8 *Líqui do de frenos • Cambiar. Cada 2 años
9 *Rue das • Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario. √√√√
10 *Neumáticos • Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
11 *Cojinetes de rued a• Comprobar si los cojinetes es-
tán flojos o dañados. √√√√
12 *Co
jinetes
del eje
d el basculante • Comprobar funcionamiento y si
el juego es excesivo. √√√√
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB9AS0S0.book Page 5 Wednesday, July 5, 2017 1:10 PM

Mantenimiento y ajustes periódicos
6-6
6

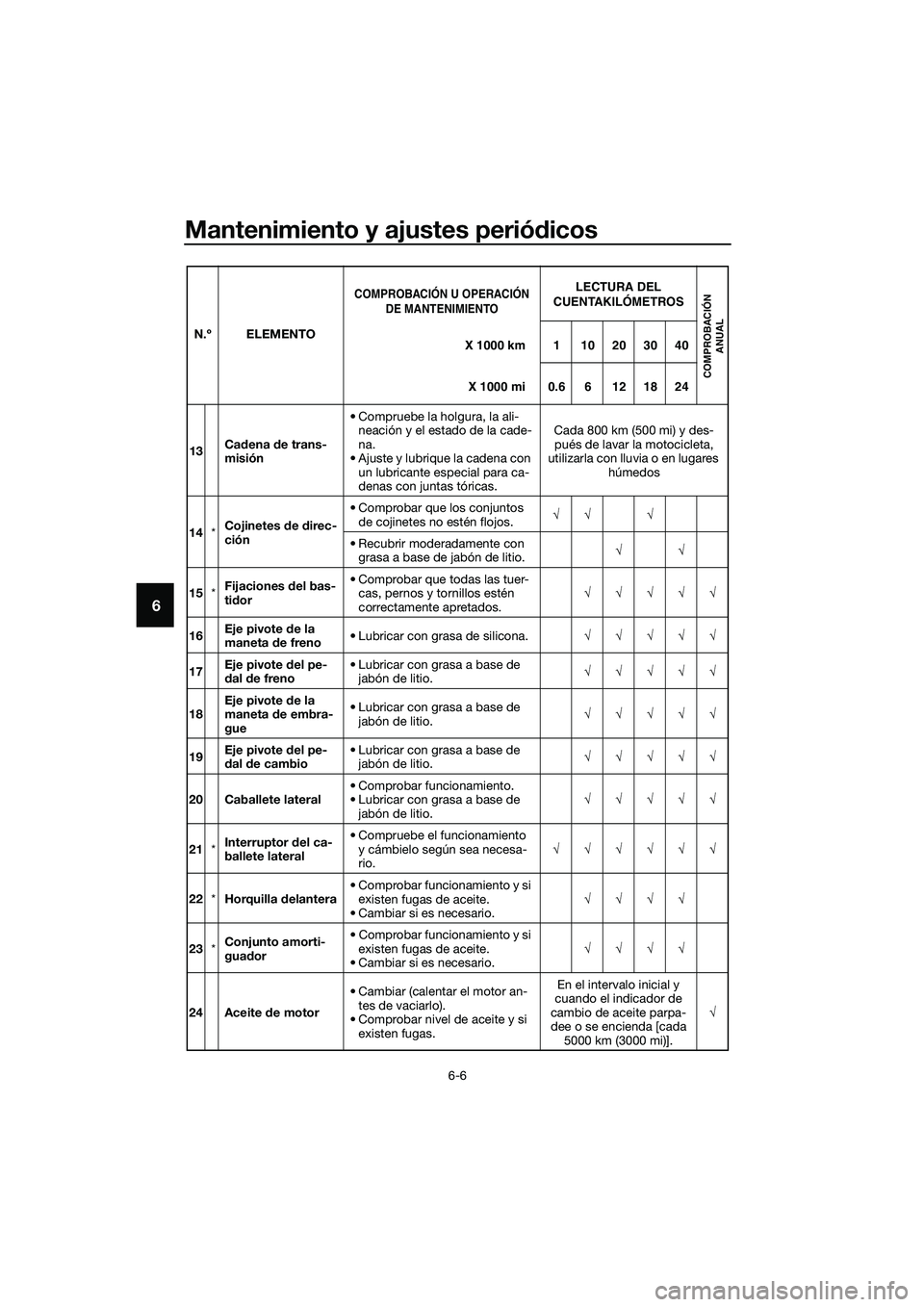

13 Cad
ena de trans-
misión • Compruebe la holgura, la ali-
neación y el estado de la cade-
na.
• Ajuste y lubrique la cadena con un lubricante especial para ca-
denas con juntas tóricas. Cada 800 km (500 mi) y des-
pués de lavar la motocicleta,
utilizarla con lluvia o en lugares húmedos
14 *Cojinetes
de direc-
ción • Comprobar que los conjuntos
de cojinetes no estén flojos. √√ √
• Recubrir moderadamente con grasa a base de jabón de litio. √√
15 *Fijaciones
del bas-
ti d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados. √√√√√
16 Eje pivote
de la
maneta de freno • Lubricar con grasa de silicona.
√√√√√
17 Eje pivote
del pe-
d al de freno • Lubricar con grasa a base de
jabón de litio. √√√√√
18 Eje pivote
de la
maneta de embra-
gue • Lubricar con grasa a base de
jabón de litio. √√√√√
19 Eje pivote
del pe-
d al de cambio • Lubricar con grasa a base de
jabón de litio. √√√√√
20 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio. √√√√√
21 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento
y cámbielo según sea necesa-
rio. √√√√√√
22 *Horquilla delantera • Comprobar funcionamiento y si
ex
isten fugas de aceite.
• Cambiar si es necesario. √√√√
23 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
24 Aceite de motor • Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si existen fugas. En el intervalo inicial y
cuando el indicador de
cambio de aceite parpa-
dee o se encienda [cada 5000 km (3000 mi)]. √
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB9AS0S0.book Page 6 Wednesday, July 5, 2017 1:10 PM
