YAMAHA MT-03 2020 Betriebsanleitungen (in German)

DIC183
MTN320-A
MT-03
BEDIENUNGSANLEITUNG
B6W-F8199-G0
MOTORRAD
Bitte lesen Sie diese Bedienungsanlei-
tung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen.
[German (G)]

GAU46094
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen. Diese Bedienungsanleitung muss, wenn das Fahrzeug ver-
kauft wird, beim Fahrzeug verbleiben.
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

Einführung
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine MTN320-A, die mit jahrzehntelanger Erfahrung sowie neuester
Yamaha-Technologie entwickelt und gebaut wurde. Daraus resultiert ein hohes Maß an
Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser MTN320-A nutzen können, lesen Sie bitte diese Bedienungs-
anleitung sorgfältig durch. Denn diese Bedienungsanleitung informiert Sie nicht nur, wie Sie
das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den best-
möglichen Werterhalt dieses Motorrads. Sollten Sie darüber hinaus noch weitere Fragen
haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicher-
heit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher
könnten zwischen Ihrem Motorrad und dieser Anleitung kleine Abweichungen auftreten,
obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung
waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-
Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads
durchlesen.
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

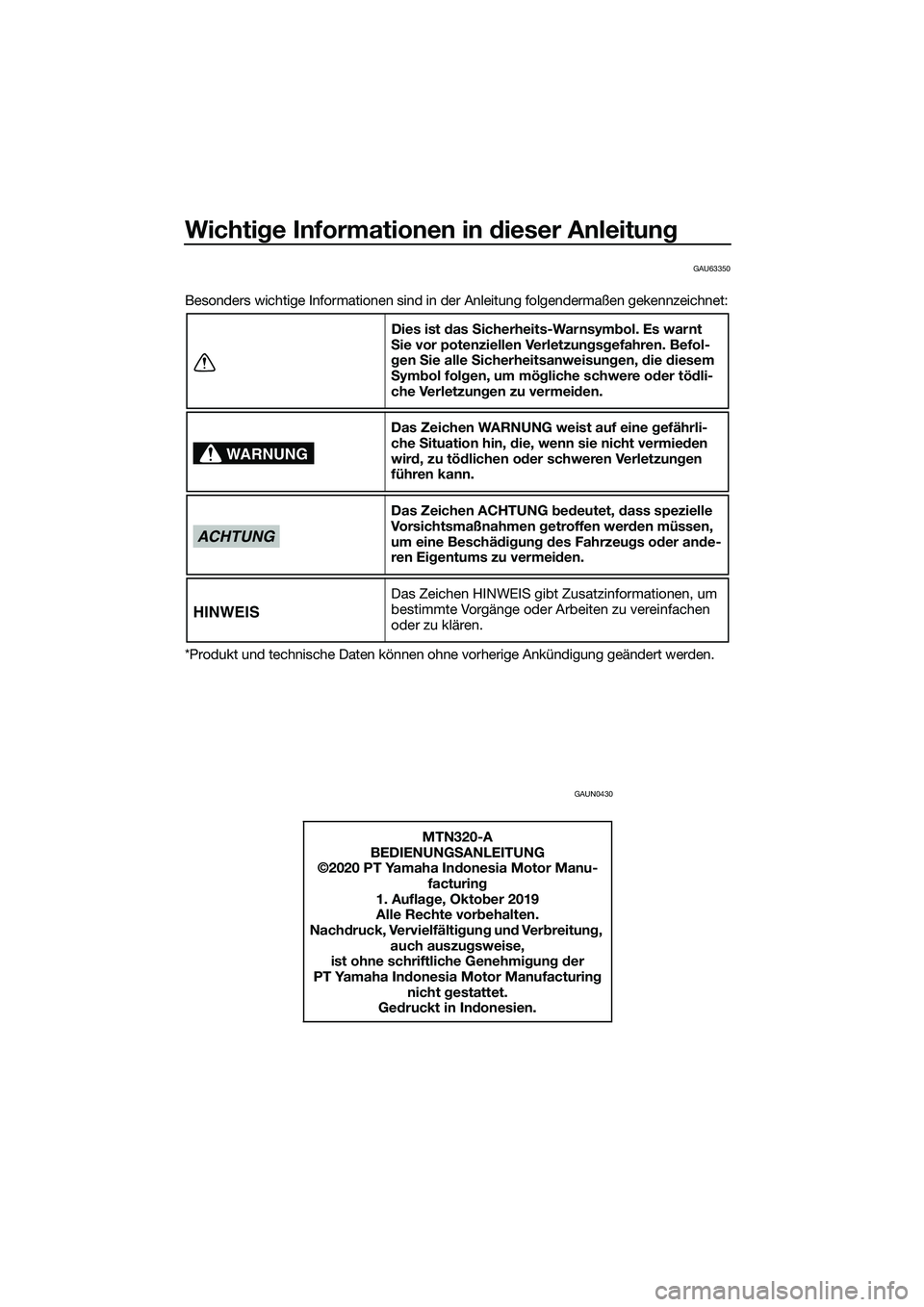

Wichtige Informationen in dieser Anleitung
GAU63350
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
GAUN0430
Dies ist das Sicherheits-Warnsymbol. Es warnt
Sie vor potenziellen Verletzungsgefahren. Befol-
gen Sie alle Sicherheitsanweisungen, die diesem
Symbol folgen, um mögliche schwere oder tödli-
che Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährli-
che Situation hin, die, wenn sie nicht vermieden
wird, zu tödlichen oder schweren Verletzungen
führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle
Vorsichtsmaßnahmen getroffen werden müssen,
um eine Beschädigung des Fahrzeugs oder ande-
ren Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um
bestimmte Vorgänge oder Arbeiten zu vereinfachen
oder zu klären.
MTN320-A
BEDIENUNGSANLEITUNG
©2020 PT Yamaha Indonesia Motor Manu-
facturing
1. Auflage, Oktober 2019
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Ve rbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
PT Yamaha Indonesia Motor Manufacturing
nicht gestattet.
Gedruckt in Indonesien.
WARNUNG
ACHTUNG
HINWEIS
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

Inhaltsverzeichnis
Sicherheitsinformationen.................1-1
Beschreibung....................................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht ......................2-2
Bedienungselemente und
Instrumente ..................................2-3
Funktionen der Instrumente
und Bedienungselemente................3-1
Zünd-/Lenkschloss .........................3-1
Kontrollleuchten und
Warnleuchten ...............................3-2
Multifunktionsmesser-Einheit ..........3-4
Lenkerarmaturen ...........................3-10
Kupplungshebel ............................3-11
Fußschalthebel ..............................3-12
Handbremshebel ...........................3-12
Fußbremshebel .............................3-13
ABS ...............................................3-13
Tankverschluss .............................3-14
Kraftstoff .......................................3-15
Kraftstofftank-Überlaufschlauch ...3-16
Abgaskatalysator...........................3-17
Sitzbank ........................................3-17
Helmhalter .....................................3-19
Ablagefach ....................................3-19
Federbein einstellen ......................3-20
Spanngurt-Halterungen.................3-21
Seitenständer ................................3-21
Zündunterbrechungs- u.
Anlasssperrschalter-System ......3-22
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn...4-1
Wichtige Fahr- und
Bedienungshinweise........................5-1
Einfahrvorschriften ..........................5-1
Motor starten...................................5-2
Schalten ..........................................5-3
Tipps zum Kraftstoffsparen .............5-4
Parken .............................................5-5Regelmäßige Wartung und
Einstellung........................................ 6-1
Bordwerkzeug ................................. 6-2
Regelmäßige Wartungstabellen ...... 6-3
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle............................. 6-5
Zündkerzen prüfen .......................... 6-8
Kanister ........................................... 6-9
Motoröl und Ölfilterpatrone............. 6-9
Warum Yamalube ......................... 6-12
Kühlflüssigkeit ............................... 6-13
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ............ 6-14
Spiel des Gasdrehgriffs prüfen ..... 6-16
Ventilspiel ...................................... 6-16
Reifen ............................................ 6-17
Gussräder ..................................... 6-19
Kupplungshebel-Spiel
einstellen ................................... 6-19
Spiel des Handbremshebels
prüfen ........................................ 6-20
Bremslichtschalter ....................... 6-21
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-21
Bremsflüssigkeitsstand
kontrollieren ............................... 6-22
Wechseln der Bremsflüssigkeit .... 6-23
Antriebsketten-Durchhang............ 6-24
Antriebskette säubern und
schmieren .................................. 6-25
Bowdenzüge prüfen und
schmieren .................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-26
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-27
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-27
Seitenständer prüfen und
schmieren .................................. 6-28
Schwingen-Drehpunkte
schmieren .................................. 6-28
Teleskopgabel prüfen ................... 6-29
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

Inhaltsverzeichnis
Lenkung prüfen ............................ 6-29
Radlager prüfen ............................ 6-30
Batterie ......................................... 6-30
Sicherungen wechseln ................. 6-32
Fahrzeugleuchten ......................... 6-34
Kennzeichenbeleuchtungs-Lampe
wechseln ................................... 6-34
Motorrad aufbocken ..................... 6-35
Fehlersuche .................................. 6-36
Fehlersuchdiagramm .................... 6-37
Pflege und Lagerung des
Motorrads......................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Lagern ............................................ 7-4
Technische Daten............................ 8-1
Kundeninformation.......................... 9-1
Identifizierungsnummern ................ 9-1
Diagnose-Steckverbinder ............... 9-2
Fahrzeugdaten-Aufzeichnung ........ 9-2
Index................................................ 10-1
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

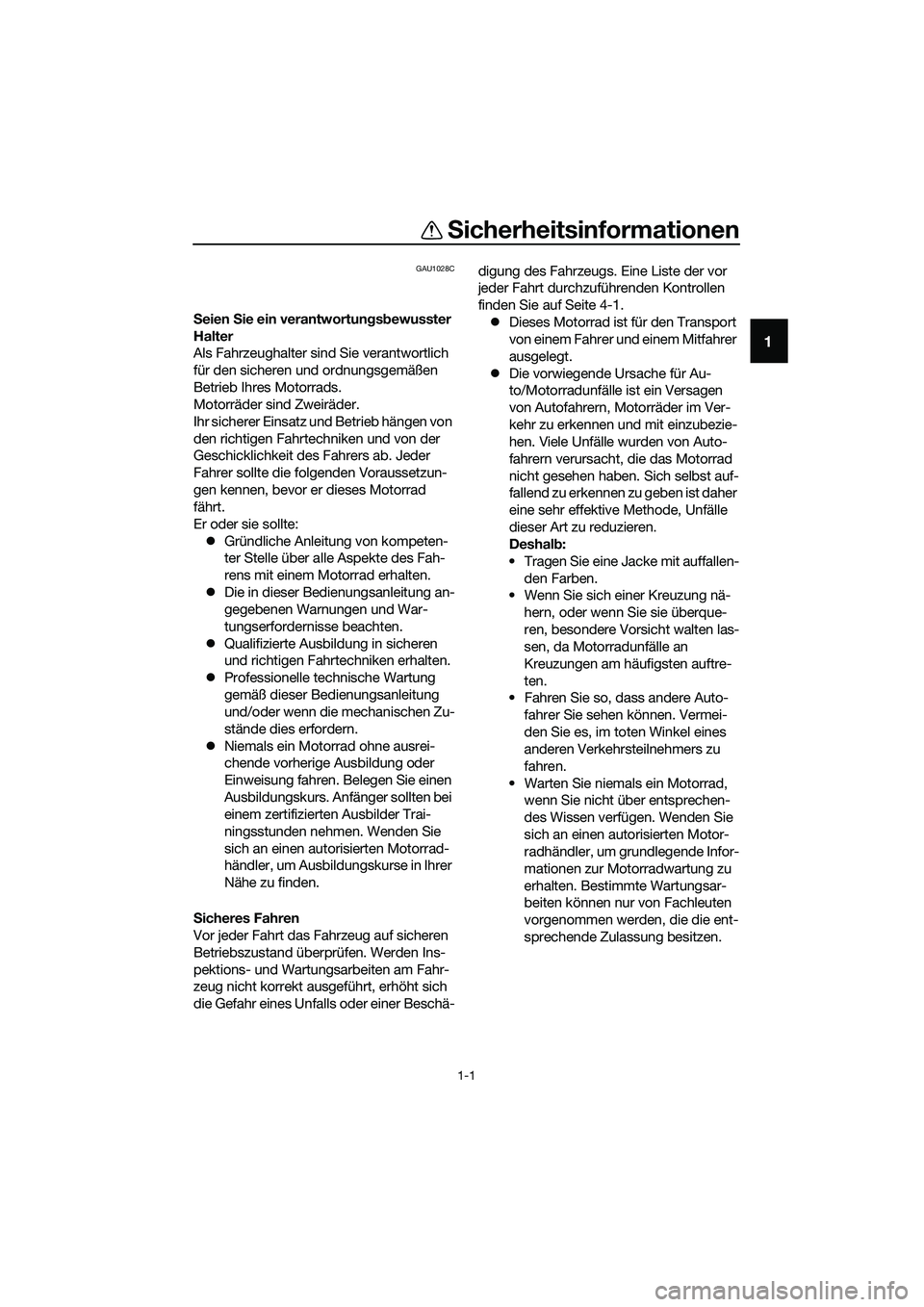

1-1
1
Sicherheitsinformationen
GAU1028C
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.
Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

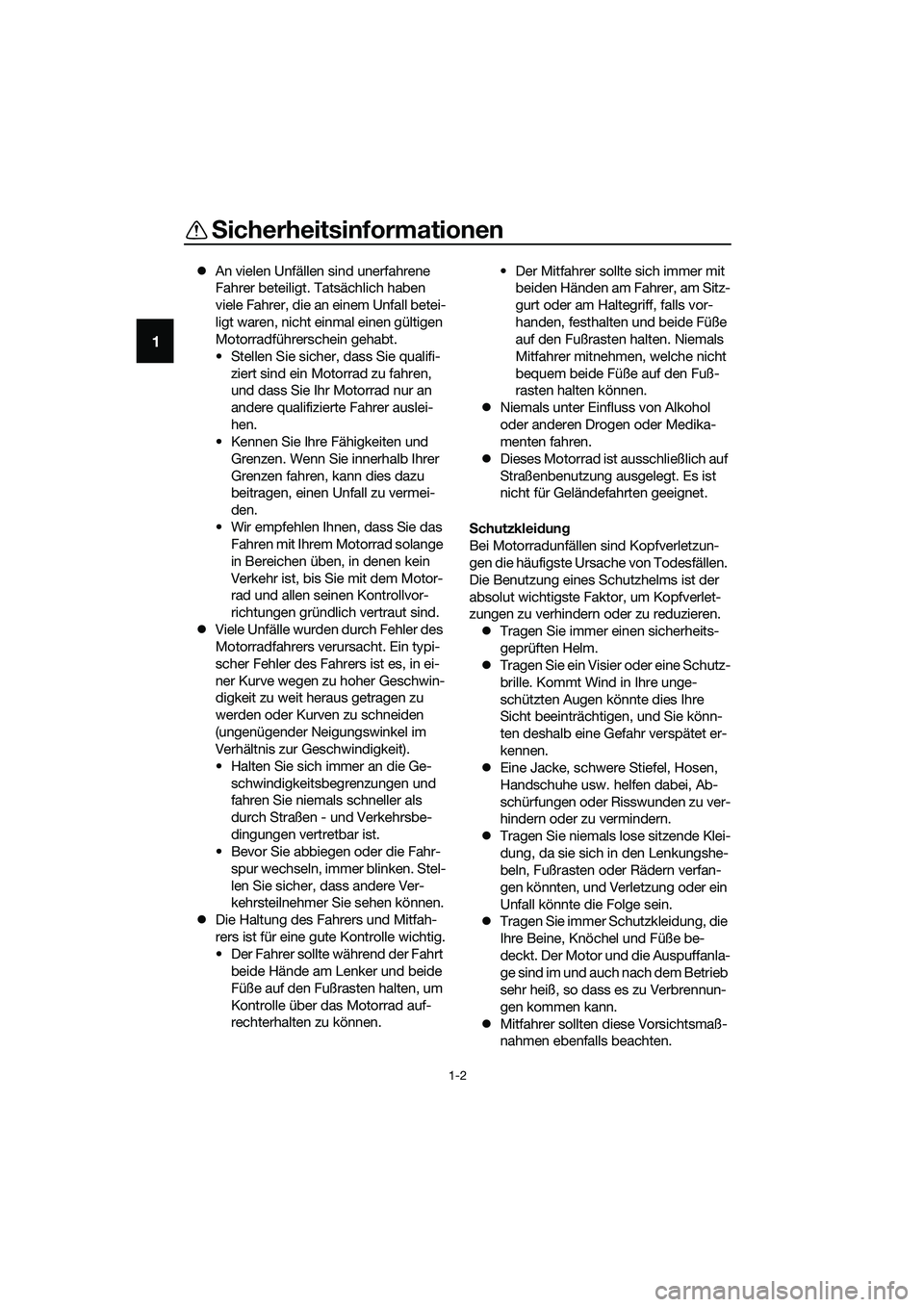

Sicherheitsinformationen
1-2
1
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein

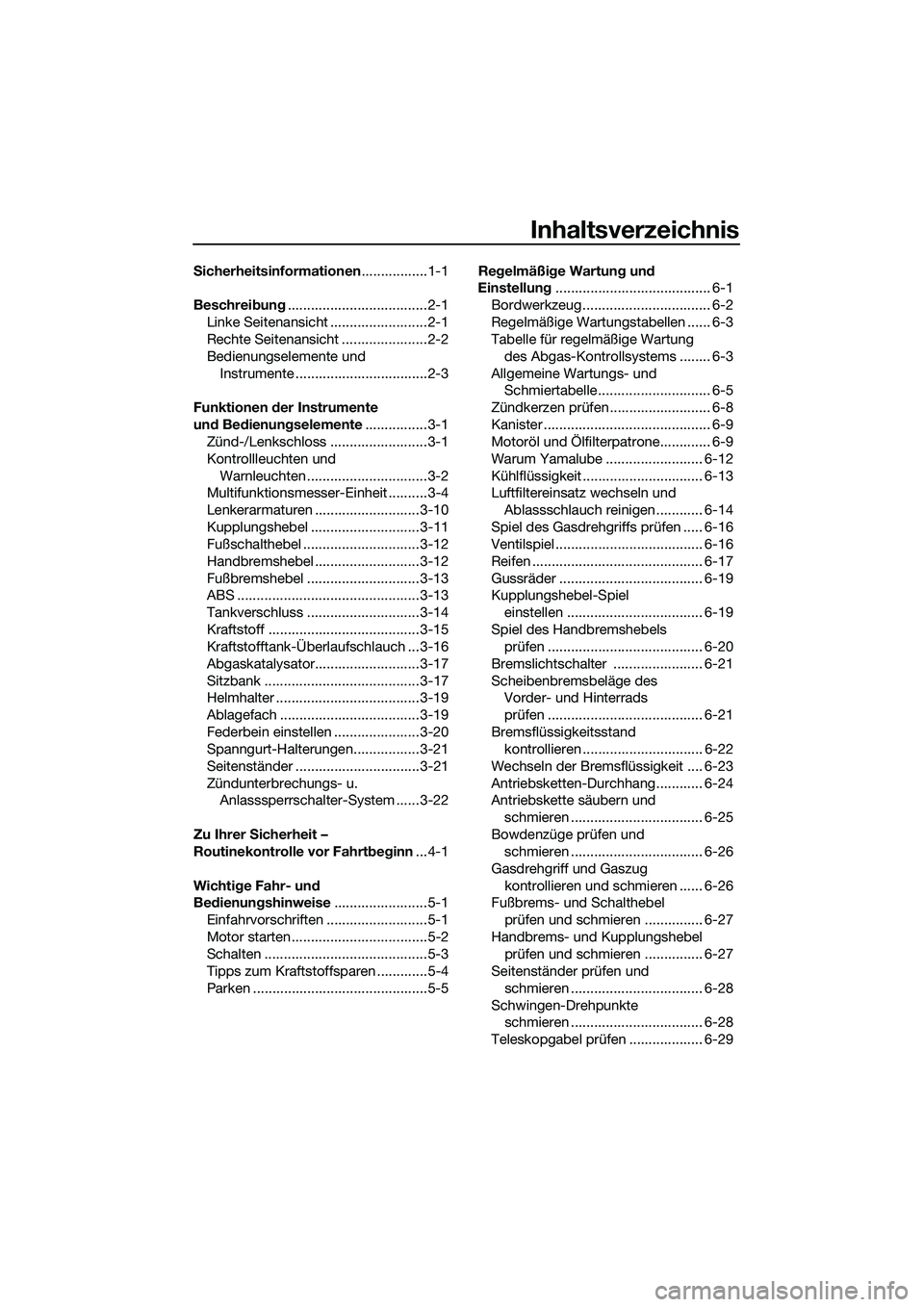

Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

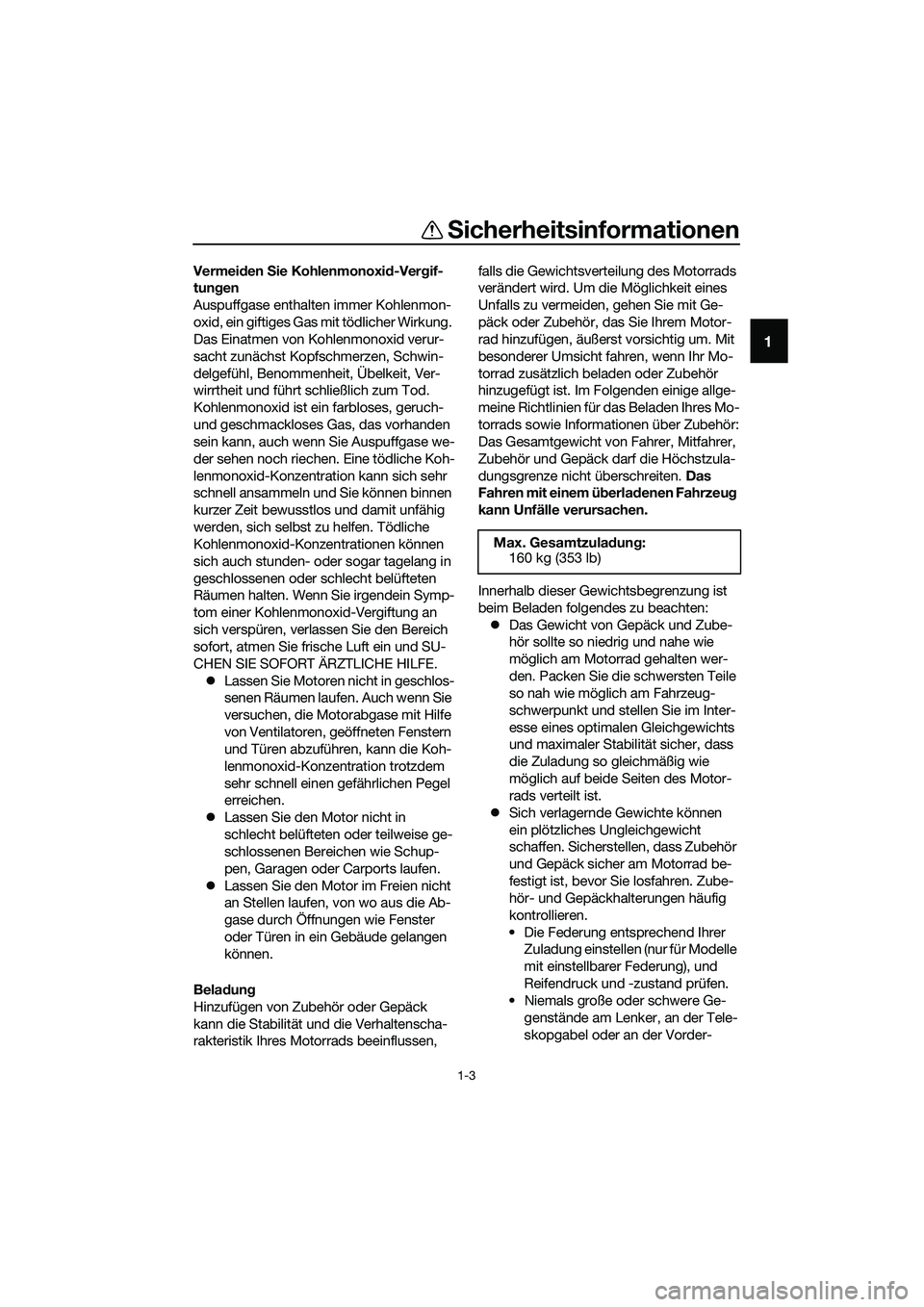

Sicherheitsinformationen
1-3
1
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrads beeinflussen, falls die Gewichtsverteilung des Motorrads
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie mit Ge-
päck oder Zubehör, das Sie Ihrem Motor-
rad hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr Mo-
torrad zusätzlich beladen oder Zubehör
hinzugefügt ist. Im Folgenden einige allge-
meine Richtlinien für das Beladen Ihres Mo-
torrads sowie Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rads verteilt ist.
Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorrad be-
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder- Max. Gesamtzuladung:
160 kg (353 lb)
UB6WG0G0.book Page 3 Friday, March 27, 2020 1:07 PM

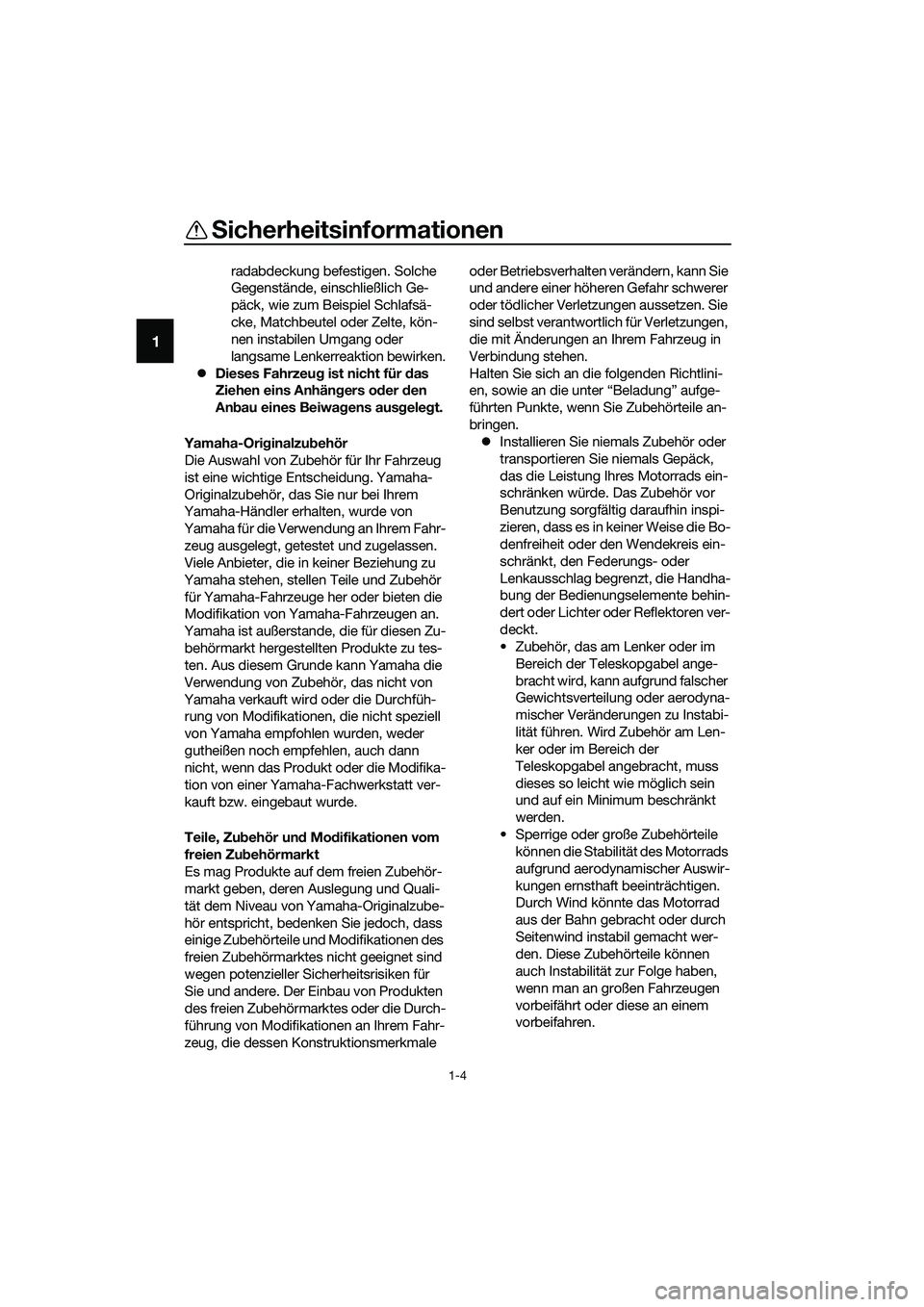

Sicherheitsinformationen
1-4
1
radabdeckung befestigen. Solche
Gegenstände, einschließlich Ge-
päck, wie zum Beispiel Schlafsä-
cke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
UB6WG0G0.book Page 4 Friday, March 27, 2020 1:07 PM
