YAMAHA MT-03 2020 Bruksanvisningar (in Swedish)

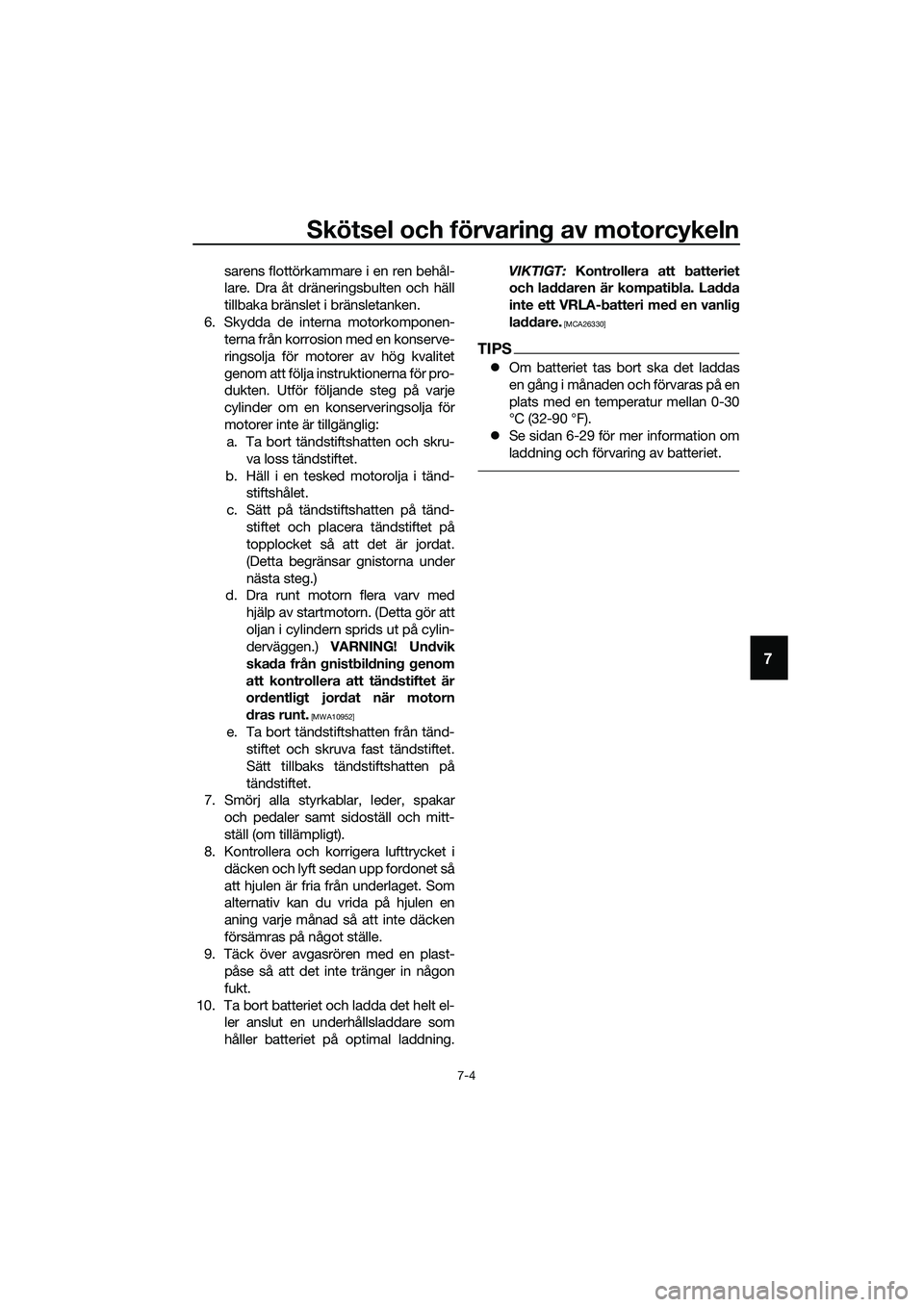

Skötsel och förvaring av motorcykeln
7-4
7
sarens flottörkammare i en ren behål-
lare. Dra åt dräneringsbulten och häll
tillbaka bränslet i bränsletanken.
6. Skydda de interna motorkomponen-
terna från korrosion med en konserve-
ringsolja för motorer av hög kvalitet
genom att följa instruktionerna för pro-
dukten. Utför följande steg på varje
cylinder om en konserveringsolja för
motorer inte är tillgänglig:
a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd-
stiftshålet.
c. Sätt på tändstiftshatten på tänd-
stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar
och pedaler samt sidoställ och mitt-
ställ (om tillämpligt).
8. Kontrollera och korrigera lufttrycket i
däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plast-
påse så att det inte tränger in någon
fukt.
10. Ta bort batteriet och ladda det helt el-
ler anslut en underhållsladdare som
håller batteriet på optimal laddning.VIKTIGT: Kontrollera att batteriet
och laddaren är kompatibla. Ladda
inte ett VRLA-batteri med en vanlig
laddare.
[MCA26330]
TIPS
Om batteriet tas bort ska det laddas
en gång i månaden och förvaras på en
plats med en temperatur mellan 0-30
°C (32-90 °F).
Se sidan 6-29 för mer information om
laddning och förvaring av batteriet.
UB6WM0M0.book Page 4 Friday, March 27, 2020 1:49 PM

Specifikationer
8-1
8
*Mått:
Totallängd:
2090 mm (82.3 in)
Totalbredd:
755 mm (29.7 in)
Totalhöjd:
1070 mm (42.1 in)
Sitthöjd:
780 mm (30.7 in)
Hjulbas:
1380 mm (54.3 in)
Markfrigång:
160 mm (6.30 in)
Vändradie:
2.9 m (9.51 ft)
*Vikt:
Tjänstevikt:
169 kg (373 lb)
*Motor:
Förbränningscykel:
4-takts
Kylsystem:
Vätskekyld
Ventilmekanism:
DOHC
Cylinderarrangemang:
Inline
Antal cylindrar:
2-cylindrar
Slagvolym:
321 cm3
Borrning × slaglängd:
68.0 × 44.1 mm (2.68 × 1.74 in)
Startsystem:
Elstart
*Motorolja:
Rekommenderat märke:
SAE-viskositet:
10W-40
Rekommenderad motorolja:
API service SG typ eller högre, JASO
standard MA
*Oljemängd i motor:
Oljebyte:
1.80 L (1.90 US qt, 1.58 Imp.qt)Med byte av oljefilter:
2.10 L (2.22 US qt, 1.85 Imp.qt)
*Kylvätskemängd:
Kylvätskebehållare (upp till max-
markeringen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar):
0.81 L (0.86 US qt, 0.72 Imp.qt)
*Bränsle:
Rekommenderat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON):
90
Tankvolym:
14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, mängd:
3.0 L (0.79 US gal, 0.66 Imp.gal)
*Bränsleinsprutning:
*Trottelhus:
ID-märkning:
BR51
*Kraftöverföring:
*Utväxlingsförhållande:
1:a:
2.500 (35/14)
2:a:
1.824 (31/17)
3:e:
1.348 (31/23)
4:e:
1.087 (25/23)
5:e:
0.920 (23/25)
6:e:
0.800 (24/30)
*Framdäck:
Typ:
Slanglöst
Storlek:
110/70R17M/C 54H
Tillverkare/modell:
DUNLOP/GPR-300F
*Bakdäck:
Typ:
Slanglöst
Storlek:
140/70R17M/C 66H
Tillverkare/modell:
DUNLOP/GPR-300
UB6WM0M0.book Page 1 Friday, March 27, 2020 1:49 PM

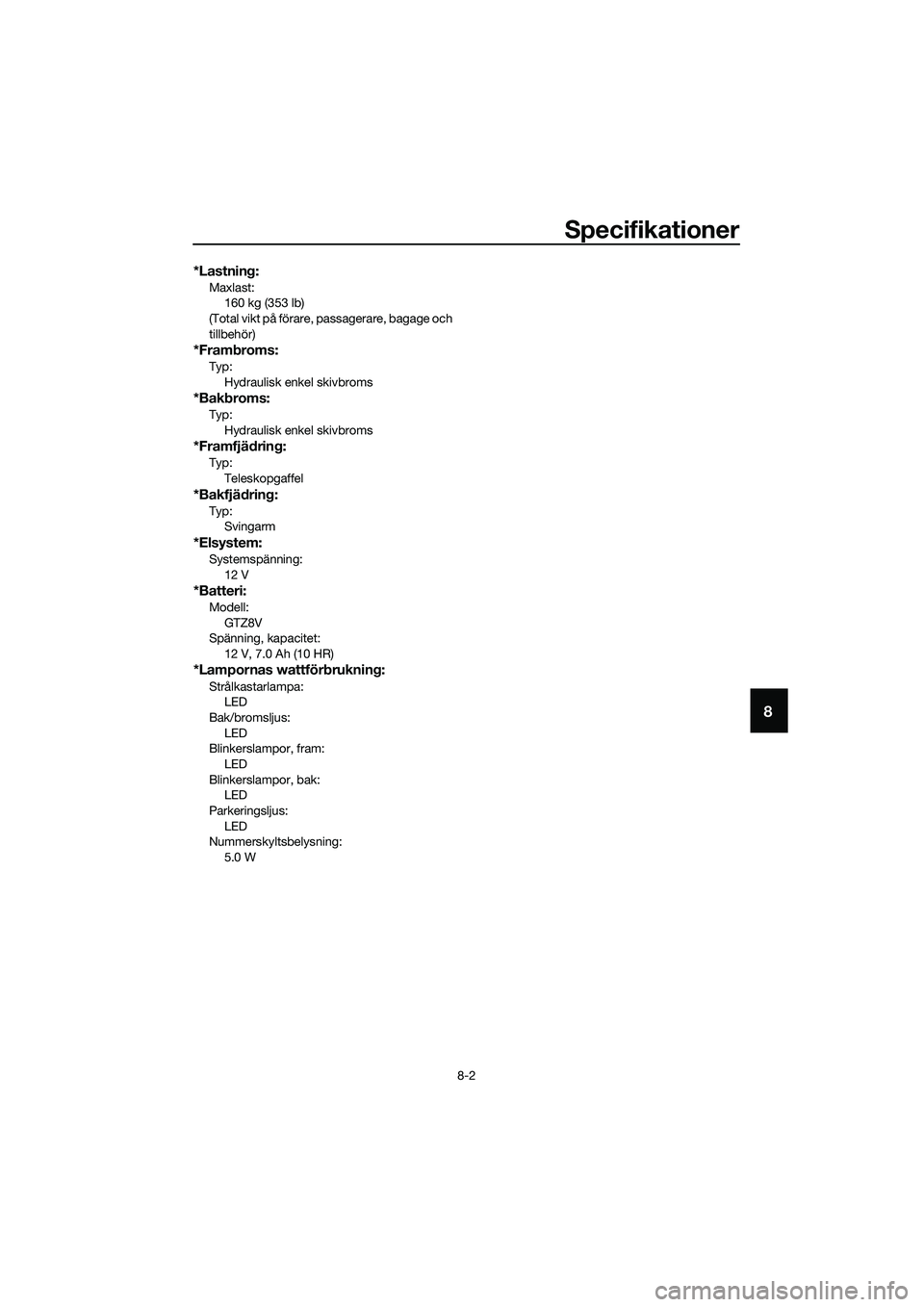

Specifikationer
8-2
8
*Lastning:
Maxlast:
160 kg (353 lb)
(Total vikt på förare, passagerare, bagage och
tillbehör)
*Frambroms:
Typ:
Hydraulisk enkel skivbroms
*Bakbroms:
Typ:
Hydraulisk enkel skivbroms
*Framfjädring:
Typ:
Teleskopgaffel
*Bakfjädring:
Typ:
Svingarm
*Elsystem:
Systemspänning:
12 V
*Batteri:
Modell:
GTZ8V
Spänning, kapacitet:
12 V, 7.0 Ah (10 HR)
*Lampornas wattförbrukning:
Strålkastarlampa:
LED
Bak/bromsljus:
LED
Blinkerslampor, fram:
LED
Blinkerslampor, bak:
LED
Parkeringsljus:
LED
Nummerskyltsbelysning:
5.0 W
UB6WM0M0.book Page 2 Friday, March 27, 2020 1:49 PM

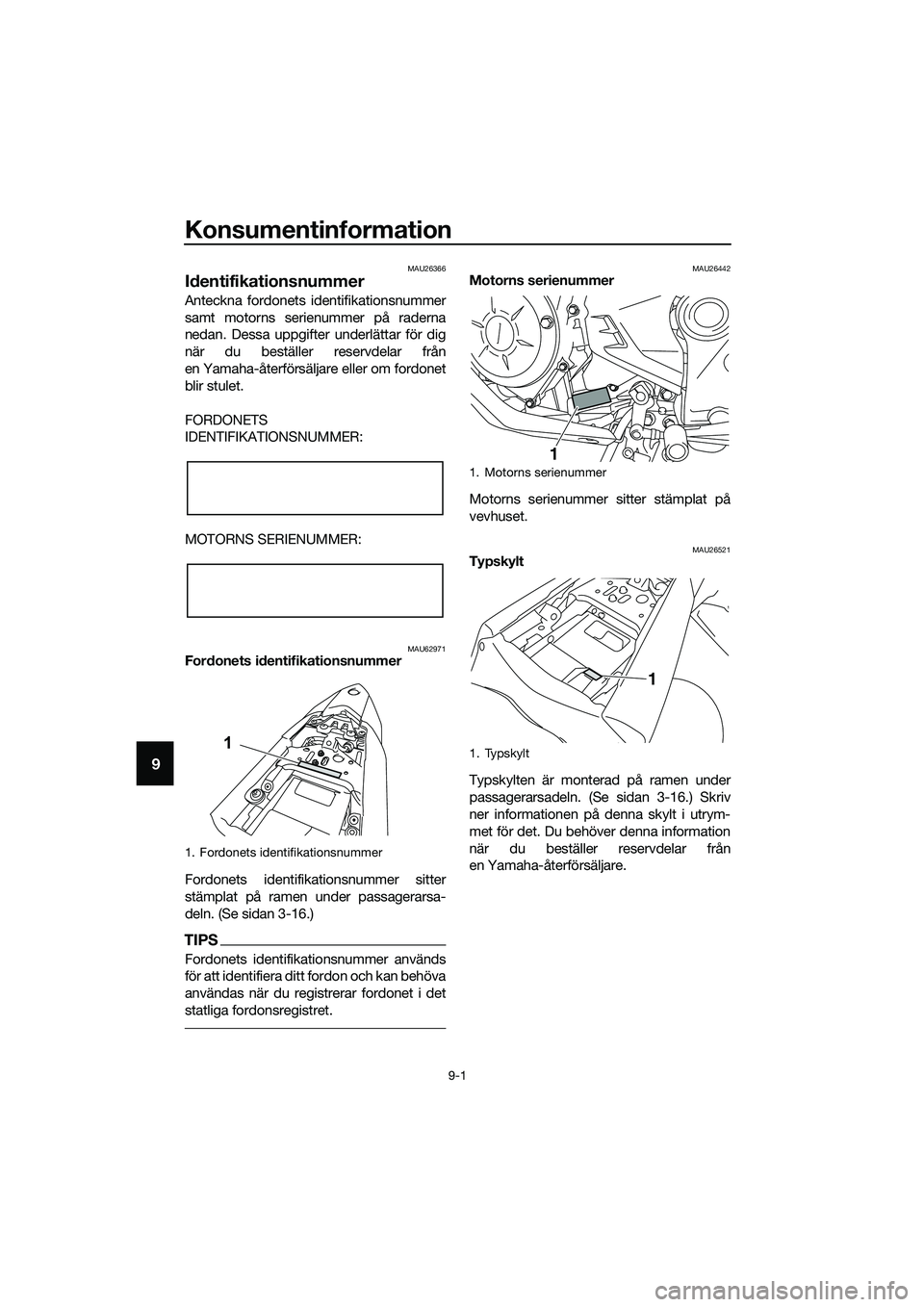

Konsumentinformation
9-1
9
MAU26366
Identifikationsnummer
Anteckna fordonets identifikationsnummer
samt motorns serienummer på raderna
nedan. Dessa uppgifter underlättar för dig
när du beställer reservdelar från
en Yamaha-återförsäljare eller om fordonet
blir stulet.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
MAU62971Fordonets identifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen under passagerarsa-
deln. (Se sidan 3-16.)
TIPS
Fordonets identifikationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26521Typskylt
Typskylten är monterad på ramen under
passagerarsadeln. (Se sidan 3-16.) Skriv
ner informationen på denna skylt i utrym-
met för det. Du behöver denna information
när du beställer reservdelar från
en Yamaha-återförsäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
UB6WM0M0.book Page 1 Friday, March 27, 2020 1:49 PM

Konsumentinformation
9-2
9
MAU69910
Diagnoskontakt
Se bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdata
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:
Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje
part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre-
prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
När data inte gäller ett specifikt fordon
eller en ägare
1. FI-diagnostikkontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UB6WM0M0.book Page 2 Friday, March 27, 2020 1:49 PM

10-1
10
Register
A
ABS ....................................................... 3-12
ABS-varningslampa ................................ 3-2
Avbländningskontakt .............................. 3-9
Avstängningssystem för tändkrets ....... 3-21
B
Batteri ................................................... 6-29
Blinkersomkopplare .............................. 3-10
Bränsle .................................................. 3-14
Bränsleförbrukning, tips för att sänka .... 5-3
Bränslemätare......................................... 3-4
Bränsletankens överfyllningsslang ....... 3-15
Bromshandtag ...................................... 3-11
Bromshandtagets spel, kontroll............ 6-19
Bromsljuskontakter ............................... 6-19
Broms- och kopplingshandtag,
kontroll av och smörjning ................... 6-26
Bromspedal .......................................... 3-12
Bromspedal och växelpedal,
kontroll av och smörjning ................... 6-25
Bromsvätska, byte ................................ 6-22
Bromsvätskenivå, kontroll .................... 6-21
D
Däck...................................................... 6-16
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ....................................... 9-2
F
Fästen för bagagerem .......................... 3-20
Felsökning............................................. 6-34
Felsökningsschema .............................. 6-35
Fordonets lampor ................................. 6-32
Försiktighet med matta färger ................ 7-1
Förvaring ................................................. 7-3
Förvaringsfack ...................................... 3-19
Framgaffel, kontroll av .......................... 6-27
G
Gashandtagets spel, kontroll ................ 6-15
Gashandtag och kabel, kontroll av
och smörjning ..................................... 6-25
H
Hastighetsmätare.................................... 3-3
Hjälmhållare .......................................... 3-18
Hjul ........................................................ 6-17
Hjullager, kontroll av ............................. 6-28
Huvudströmbrytare/styrlås ..................... 3-1
I
Identifikationsnummer ............................ 9-1
Indikeringslampa för helljus .................... 3-2
Indikeringslampa för neutralläge ............ 3-2Indikeringslampor för blinkers ................ 3-2
Indikeringslampor och
varningslampor .................................... 3-2
Inkörning av motorn ............................... 5-1
Inställningsläge för växlingsindikatorns
lampa ................................................... 3-8
K
Kablar, kontroll av och smörjning......... 6-24
Kanister .................................................. 6-8
Katalysator ........................................... 3-16
Kedja, rengöring och smörjning ........... 6-24
Kedjespänning...................................... 6-22
Klocka .................................................... 3-4
Kontroll av bromsbelägg, fram och
bak ..................................................... 6-20
Kopplingshandtag ................................ 3-10
Kopplingshandtagets spel, justering .... 6-18
Kylvätska .............................................. 6-12
L
Ljusblinkknapp ....................................... 3-9
Luftfilter och slang, byta och
rengöra ............................................... 6-13
M
Mätare för kylvätsketemperatur ............. 3-5
Model label ............................................. 9-1
Motorcykelns identifikationsnummer ..... 9-1
Motorn överhettas ................................ 6-36
Motorns serienummer ............................ 9-1
Motorns start/stoppknapp ................... 3-10
Motorolja och oljefilterinsats .................. 6-8
Multifunktionsdisplay ............................. 3-5
Multi-funktionsmätare ............................ 3-3
N
Nummerskyltsbelysning, byte .............. 6-33
P
Parkering ................................................ 5-4
S
Sadlar ................................................... 3-16
Säkerhetsinformation ............................. 1-1
Säkringar, byte ..................................... 6-30
Sidostöd ............................................... 3-21
Sidostöd, kontroll av och smörjning..... 6-26
Signalknapp ......................................... 3-10
Skötsel.................................................... 7-1
Skötsel, emissionssystem ...................... 6-3
Skötsel och smörjning, regelbunden...... 6-4
Specifikationer........................................ 8-1
Ställa motorcykeln................................ 6-34
Starta motorn ......................................... 5-2
Stötdämpare, justering ......................... 3-19
UB6WM0M0.book Page 1 Friday, March 27, 2020 1:49 PM

Register
10-2
10
Styrarmaturer ......................................... 3-9
Styrning, kontroll av ............................. 6-28
Svingarmens ledpunkter, smörjning..... 6-27
T
Tändstift, kontroll av............................... 6-7
Tanklock ............................................... 3-13
V
Varningsblinkersknapp ......................... 3-10
Varningslampa för motorproblem .......... 3-2
Varningslampa för oljetryck.................... 3-2
Varvräknare ............................................ 3-4
Växelindikatorns lampa .......................... 3-3
Växelpedal ............................................ 3-11
Växling .................................................... 5-3
Ventilspel .............................................. 6-15
Verktygssats ........................................... 6-2
Visning av växelläge ............................... 3-5
Visningsenheter, ändra........................... 3-3
Y
Yamalube ............................................. 6-11
UB6WM0M0.book Page 2 Friday, March 27, 2020 1:49 PM

DIC183
PRINTED IN THE NETHERLANDS2019.10(M)
