PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
7. Monteer het koelvloeistofreservoir enhet deksel door ze in de oorspronkelij-
ke positie te plaatsen en breng vervol-
gens de bout en drukclip aan.
8. Verwijder de aftapplug voor koelvloei- stof en de pakking om het koelsy-
steem af te tappen. 9. Spoel het koelsysteem nadat alle
koelvloeistof is uitgestroomd grondig
door met schoon leidingwater.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
11. Giet de voorgeschreven hoeveelheid van de gespecificeerde koelvloeistof
in de koelvloeistofradiator en in het re-
servoir. 12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Breng de radiatorvuldop weer aan.
14. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koel-
vloeistof bij tot het niveau boven in de
radiator staat en breng dan de radia-
torvuldop en de bijbehorende borg-
bout aan.
16. Controleer het koelvloeistofniveau in
het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
17. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.1. Aftapplug koelvloeistof
2. Pakking
12
Aanhaalmoment:Aftapplug koelvloeistof:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Men gverhou din g antivries/water:
1:1
Aan bevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelhei d koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen): 1.60 L (1.69 US qt, 1.41 Imp.qt)
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1WSD1D0.book Page 13 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAU60450
Vervangen van het luchtfilterele-
ment en reini gen van de aftap-
slan gHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Laat uw Yamaha-d ealer het luchtfilte-
relement vaker vervangen als u in zeer
stoffige of vochtige gebieden rijdt. De
luchtfilteraftapslang is echter makkelijk be-
reikbaar en moet regelmatig worden ge-
controleerd en indien nodig gereinigd.
Reini gen van de luchtfilteraftapslan g
1. Controleer of zich in de aftapslang on-
der het luchtfilterhuis water of vuil
heeft verzameld. 2. Haal de slang los als er vuil of water in
zit, reinig hem grondig en breng op-
nieuw aan.
DAU21385
De vrije sla g van d e gas greep
controlerenDe vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.

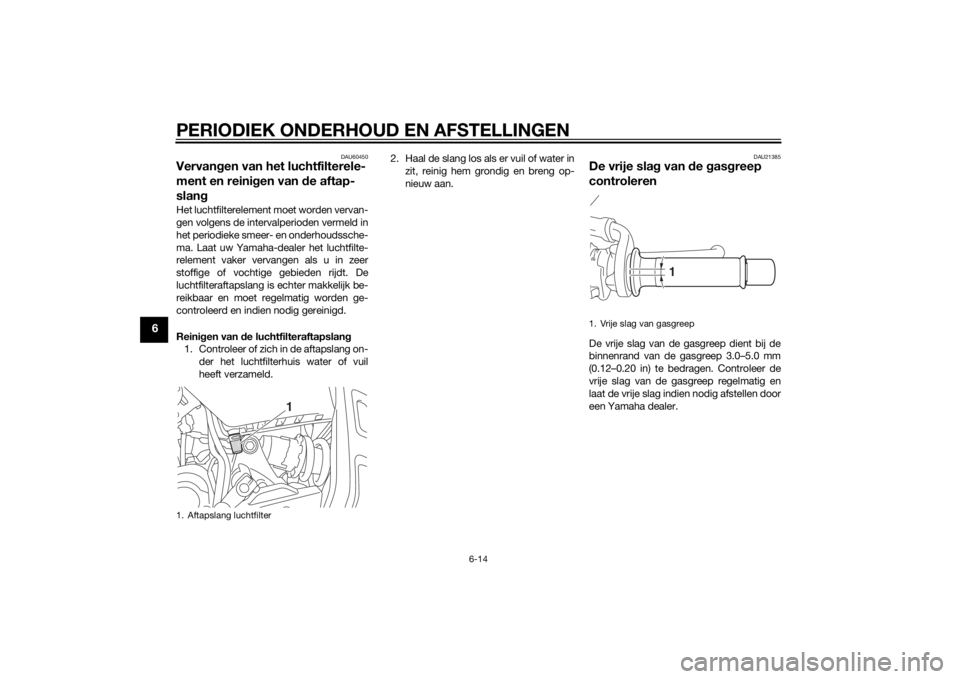

1. Aftapslang luchtfilter
1
1. Vrije slag van gasgreep
1
U1WSD1D0.book Page 14 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU60460
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at
voor dit
mo del is vast gestel d.
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Ban denspannin g (g emeten op kou-
d e ban den):
Voor: 225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Rij den met ho ge snelhei d:
Voor:
225 kPa (2.25 kgf/cm², 33 psi)
Achter: 250 kPa (2.50 kgf/cm², 36 psi)
Maximale belastin g*:
MT07 176 kg (388 lb)
MT07A 173 kg (381 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
U1WSD1D0.book Page 15 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om dit te d oen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
e den voor dat het zijn optimale
ei genschappen verkrij gt.
Ban deninformatie
Deze motorfiets is uitgerust met tubeless
banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10482
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het

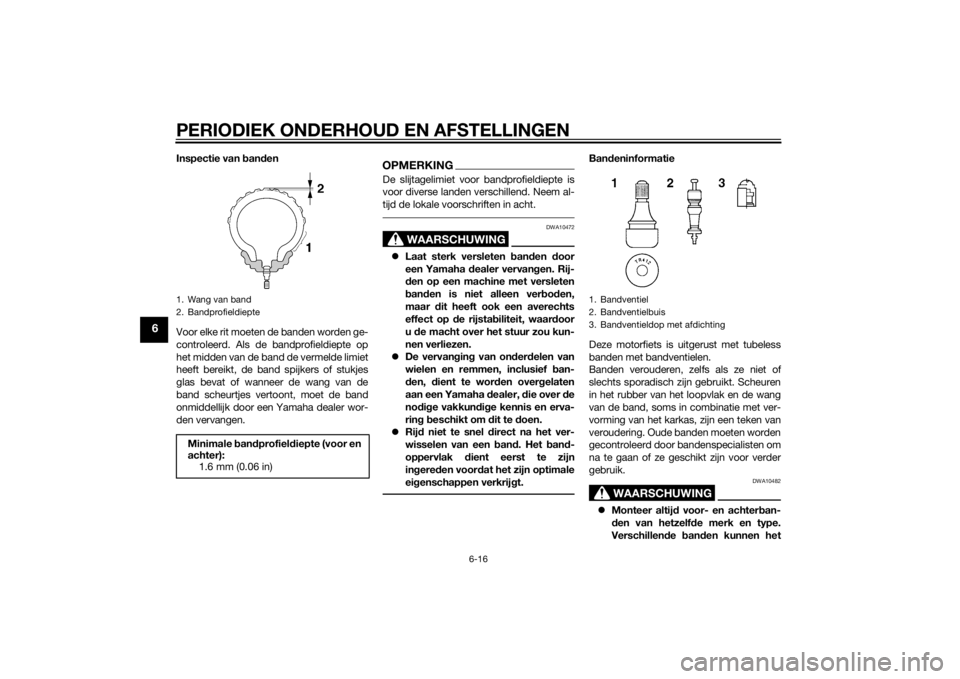

1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
U1WSD1D0.book Page 16 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
weggedra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of de ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om b ij hoge rijsnelhed en
een te la ge ban dspannin g te voor-
komen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model goed-
gekeurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet d enkbeeldig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat
ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Voo r
ban d:
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
MICHELIN/PILOT ROAD 3
BRIDGESTONE/BT023F F
Achter ban d:
Maat: 180/55 ZR17M/C (73W)
Fabrikant/model:
MICHELIN/PILOT ROAD 3A
BRIDGESTONE/BT023R M
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
U1WSD1D0.book Page 17 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU33892

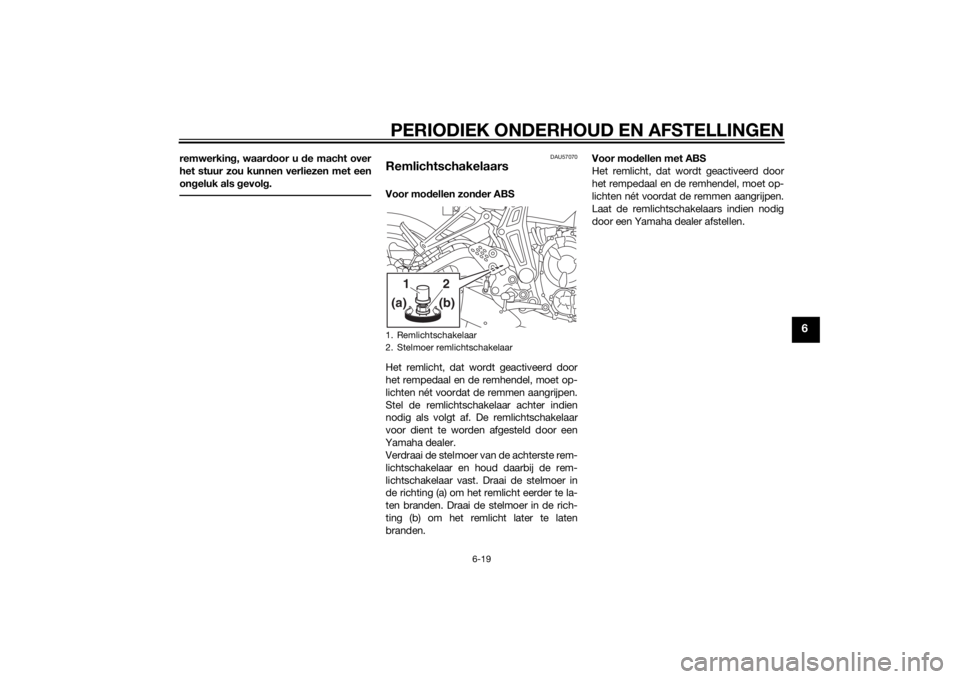

Vrije slag van koppelin gshen del
afstellenDe vrije slag van de koppelingshendel dient
5.0–10.0 mm (0.20–0.39 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.

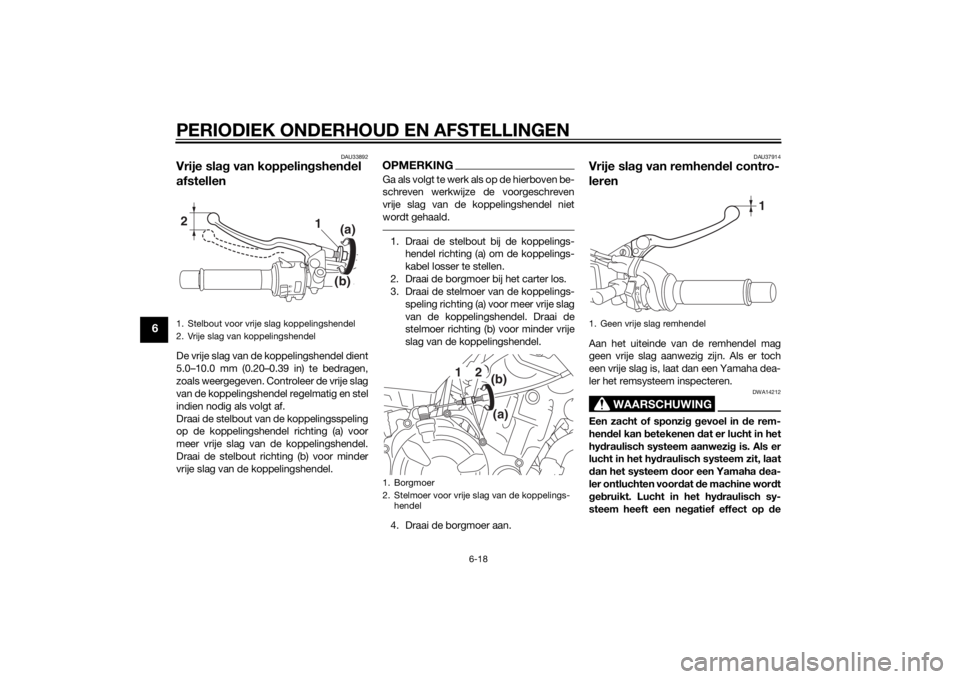

Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU37914
Vrije sla g van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha d ea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel2
1
(b)(a)
1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings-
hendel
1
2
(a)(b)
1. Geen vrije slag remhendel
1
U1WSD1D0.book Page 18 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
remwerking, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU57070
RemlichtschakelaarsVoor mo dellen zon der ABS
Het remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Stel de remlichtschakelaar achter indien
nodig als volgt af. De remlichtschakelaar
voor dient te worden afgesteld door een
Yamaha dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de rem-
lichtschakelaar vast. Draai de stelmoer in
de richting (a) om het remlicht eerder te la-
ten branden. Draai de stelmoer in de rich-
ting (b) om het remlicht later te laten
branden. Voor mo
dellen met ABS
Het remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Laat de remlichtschakelaars indien nodig
door een Yamaha dealer afstellen.1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
2
(b)
(a)
U1WSD1D0.book Page 19 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU22393
Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Rem blokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij- tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Rem
blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem

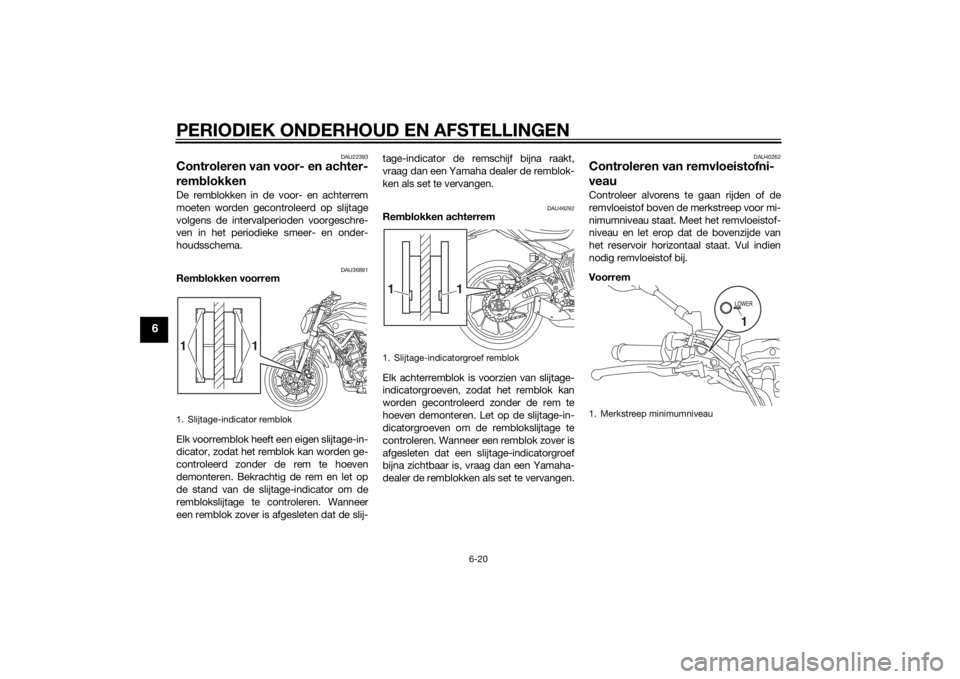

1. Slijtage-indicator remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1
U1WSD1D0.book Page 20 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Achterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht binnen drin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoird op alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnen drin gen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
1
U1WSD1D0.book Page 21 Monday, January 6, 2014 5:39 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn. Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU60040
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Duw de aandrijfketting onder het uit- einde van de aandrijfkettinggeleider
omlaag met een kracht van 15 N (1.5
kgf, 3.0 lbf).
4. Meet de spanning van de aandrijfket- ting tussen de kettinggeleider en het
midden van de ketting zoals getoond. 5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU59920
Om de spanning van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de borgmoer aan beide kanten van de achterbrug los en draai daarna
de asmoer los.
Spannin g aan drijfkettin g:

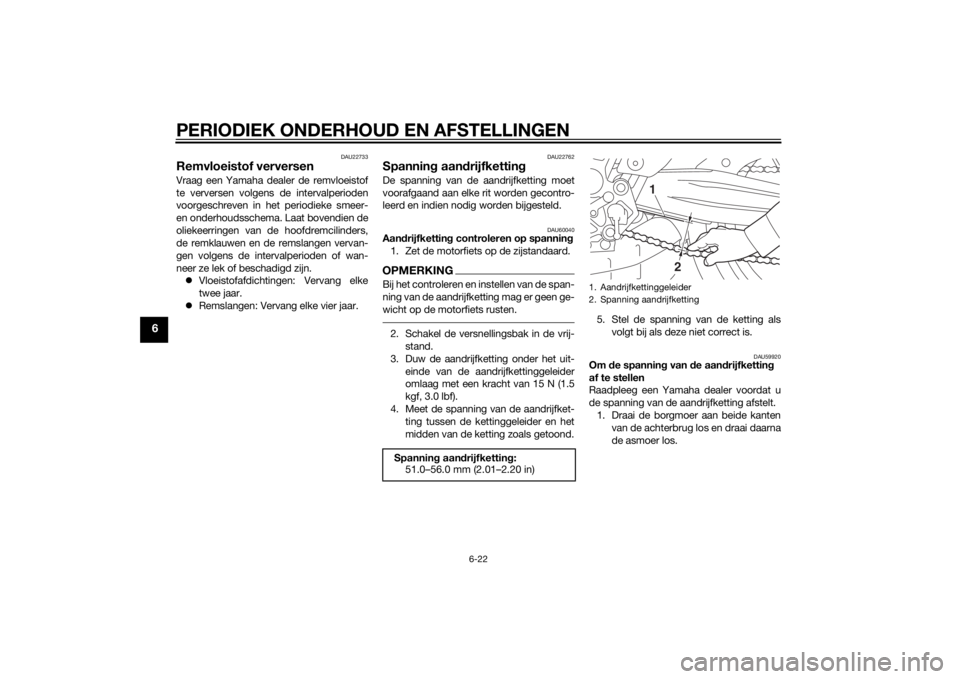

51.0–56.0 mm (2.01–2.20 in)1. Aandrijfkettinggeleider
2. Spanning aandrijfketting
2
1
U1WSD1D0.book Page 22 Monday, January 6, 2014 5:39 PM
